Балансировочная и
регулирующая арматура

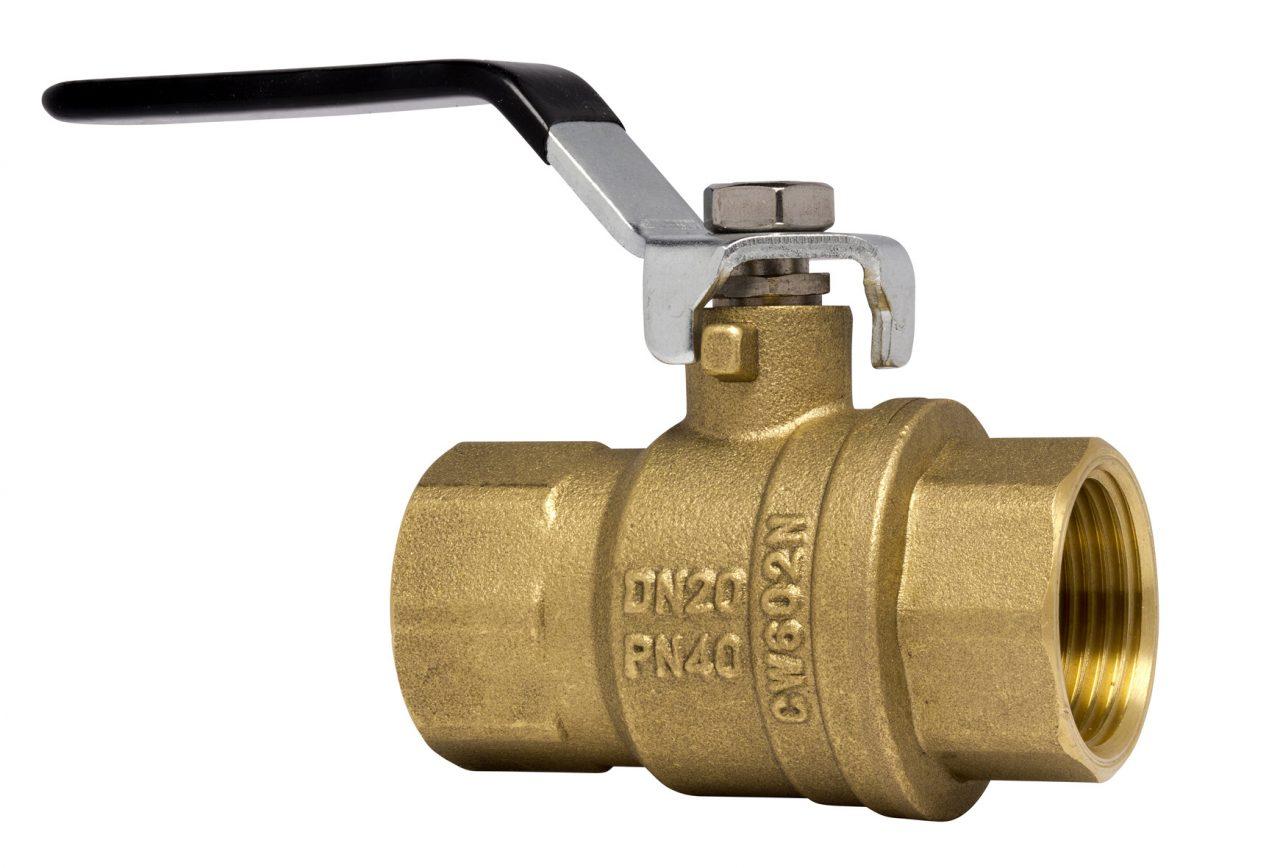

TA-BAV

Шаровой кран для систем тепло- и холодоснабжения. Системы водоснабжения. Доступен в исполнениях PN 25-40.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Версии с рычагом, удлинением шпинделя, защитным закрытием и компрессионными соединениями – DN 15-50

Шаровой кран для систем тепло- и холодоснабжения. Системы водоснабжения. Доступен в исполнениях PN 25-40.

Технические характеристики

Область применения:

Системы тепло- и холодоснабжения
Системы водоснабжения

Функция:

Закрытие

Диапазон размеров:

DN 15-50

Номинальное давление:

PN 25-40, см. таблицу

Температура:

Макс. рабочая температура: 120°C
Мин. рабочая температура: -10°C

Ограничения по температуре и давлению:

Макс. давление при температуре.
Резьбовое PN 25-40;
90°C: 40 бар
120°C: 25 бар
C компрессионными соединениями PN 10-25;
90°C: 25 бар
120°C: 10 бар

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь.

Материал:

Корпус: DZR латунь CW602N
Шток: Латунь CW602N (DN 15-25), CW617N (DN 32-50)
Шар: Латунь CW614N (версия с внутренней резьбой) или латунь CW602N (версия с компрессионными соединениями), полированный и хромированный
Уплотнение штока PTFE O-ring
Уплотнительные кольца: PTFE
Гайка: Латунь CW602N
Рычаг: Сталь с пластиковым покрытием

Маркировка:

IMI, PN, DN, материал.

Соединение:

– Внутренняя резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.
– Компрессионными соединениями.

Аттестация:

WRAS

С рычагом
С внутренней резьбой
Подробнее
DN
D
L
L1
H
Kvs
Кг
EAN
№ изделия
15
G1/2
57,5
81
50
17
0,20
7640161641969
327011-00407
20
G3/4
65
81
53,5
41
0,30
7640161641976
327011-00507
25
G1
75,5
114
63,5
70
0,53
7640161641983
327011-00607
32
G1 1/4
91
114
68,5
121
0,77
7640161641990
327011-00707
40
G1 1/2
99
158
83
200
1,19
7640161642003
327011-00807
50
G2
121
158
92
292
1,73
7640161642010
327011-00907
Скрыть
С удлиненным шпинделем
С внутренней резьбой
Подробнее
DN
D
L
L1
H
Kvs
Кг
EAN
№ изделия
15
G1/2
57,5
81
91
17
0,29
7640161642027
327011-00408
20
G3/4
65
81
94,5
41
0,38
7640161642034
327011-00508
25
G1
75,5
114
95,5
70
0,56
7640161642041
327011-00608
32
G1 1/4
91
114
100,5
121
0,92
7640161642058
327011-00708
40
G1 1/2
99
158
128
200
1,15
7640161642065
327011-00808
50
G2
121
158
137
292
2,13
7640161642072
327011-00908
Скрыть
С защитным закрытием
С внутренней резьбой
Подробнее
DN
D
L
H
Kvs
Кг
EAN
№ изделия
15
G1/2
57,5
55
17
0,24
7640161642089
327011-00409
20
G3/4
65
58,5
41
0,33
7640161642096
327011-00509
25
G1
75,5
68,5
70
0,60
7640161642102
327011-00609
32
G1 1/4
91
73,5
121
0,83
7640161642119
327011-00709
40
G1 1/2
99
88
200
1,32
7640161642126
327011-00809
50
G2
121
97
292
1,94
7640161642133
327011-00909

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Скрыть
С рычагом
С компрессионными соединениями
Подробнее
DN
D
L
L1
H
Kvs
Кг
EAN
№ изделия
15
15
56,5
81
47
17
0,25
5902276800092
421500-02415
20
22
67,5
81
50,5
41
0,37
5902276800108
421500-02422
25
28
72
114
58,5
70
0,60
5902276800115
421500-02428
32
35
85
114
63,5
121
0,85
5902276800061
421500-02335
40
42
98,5
158
79
200
1,34
5902276800078
421500-02342
50
54
115
158
86,5
292
2,15
5902276800085
421500-02354
Скрыть
С удлиненным шпинделем
С компрессионными соединениями
Подробнее
DN
D
L
L1
H
Kvs
Кг
EAN
№ изделия
15
15
56,5
81
88
17
0,33
5902276800214
421501-02415
20
22
67,5
81
91,5
41
0,45
5902276800221
421501-02422
25
28
72
114
92,5
70
0,75
5902276800238
421501-02428
32
35
85
114
95,5
121
1,00
5902276800184
421501-02335
40
42
98,5
158
124
200
1,62
5902276800191
421501-02342
50
54
115
158
131,5
292
2,44
5902276800207
421501-02354
Скрыть
С защитным закрытием
С компрессионными соединениями
Подробнее
DN
D
L
H
Kvs
Кг
EAN
№ изделия
15
15
56,5
44,5
17
0,28
5902276800337
421502-02415
20
22
67,5
48
41
0,40
5902276800344
421502-02422
25
28
72
55
70
0,66
5902276800351
421502-02428
32
35
85
60
121
0,91
5902276800306
421502-02335
40
42
98,5
75
200
1,43
5902276800313
421502-02342
50
54
115
82,5
292
2,25
5902276800320
421502-02354
Скрыть
