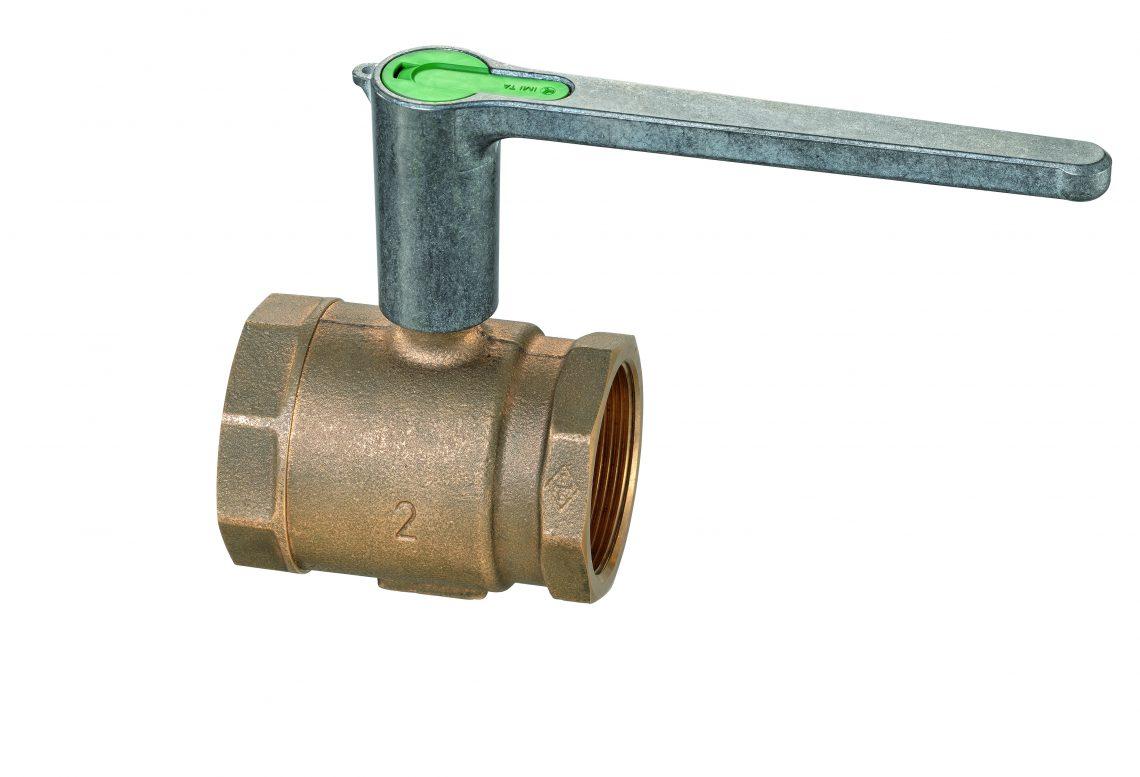

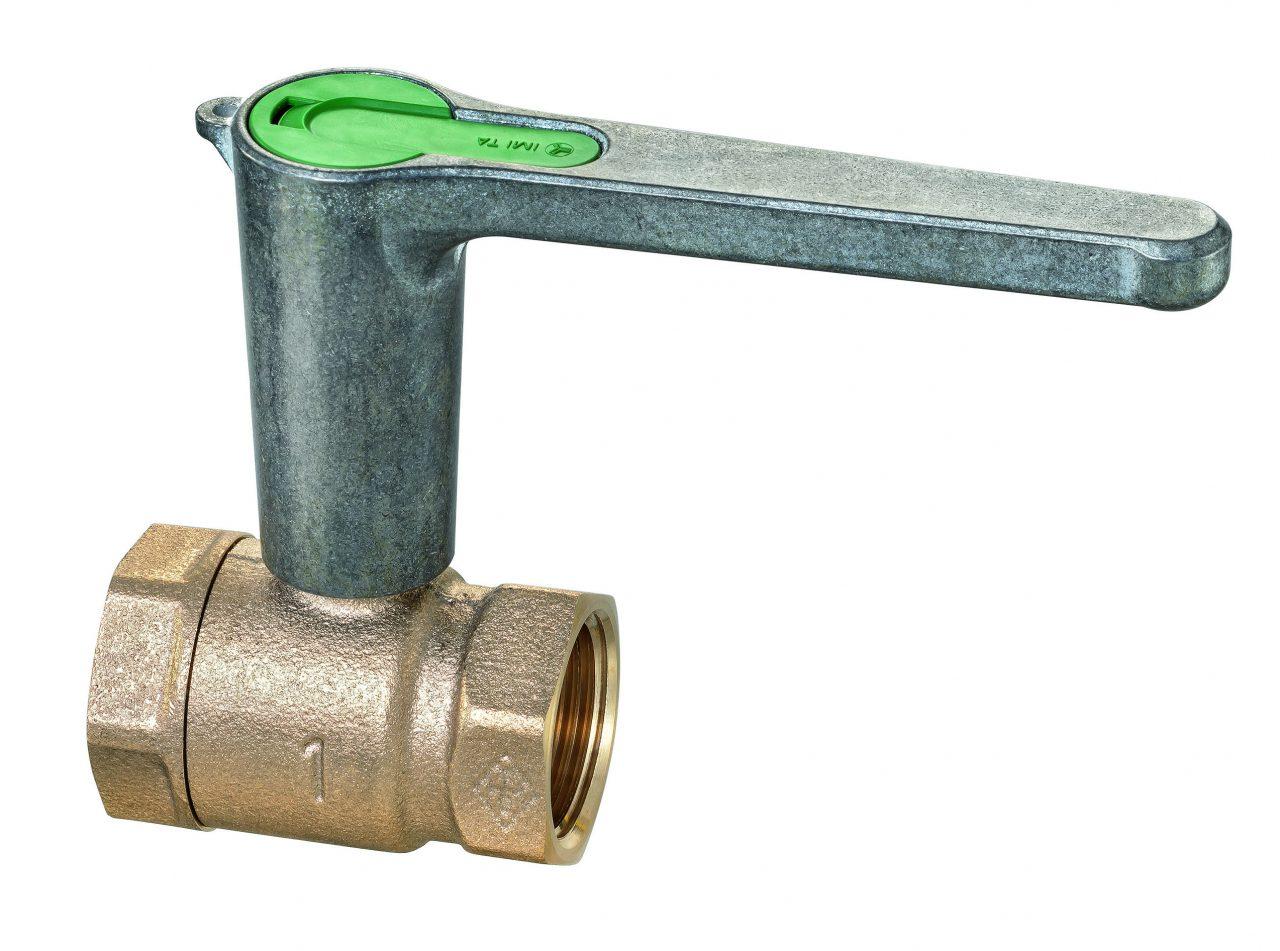

TA 500 Globo с шаром из нержавеющей стали используется в системах питьевого водоснабжения в качестве многофункционального отсечного крана. Корпус выполнен из коррозионно-стойкой бронзы. Шаровой кран имеет прочную рукоятку для удобства эксплуатации.
TA 500 Globo с шаром из нержавеющей стали используется в системах питьевого водоснабжения в качестве многофункционального отсечного крана. Корпус выполнен из коррозионно-стойкой бронзы. Шаровой кран имеет прочную рукоятку для удобства эксплуатации.
Системы питьевого водоснабжения
Закрытие
Съемная ручка шарового крана из ударопрочного пластика с небольшим радиусом поворота. Съемная металлическая рукоятка. Поскольку стопор скрыт, нет риска получения травмы.
DN 15 – 50
PN 16
Допустимая рабочая температура TB: -10 °C ˗ 120 °C.
Корпус выполнены из коррозионно-стойкой бронзы.
Шар из нержавеющей стали с гладким прямым отверстием.
Не требующее технического обслуживания уплотнение штока из двух уплотнительных колец из EPDM.
Уплотнение шара из чистого тефлона.
Рукоятка изготовлена из металла

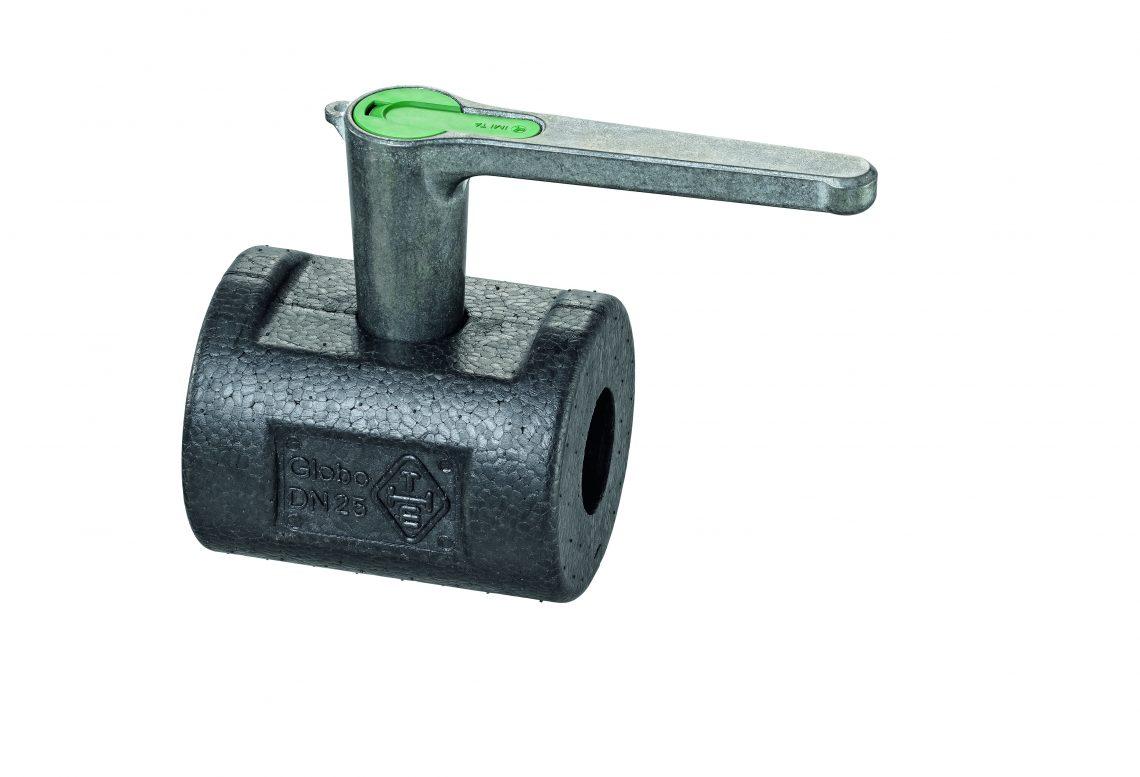

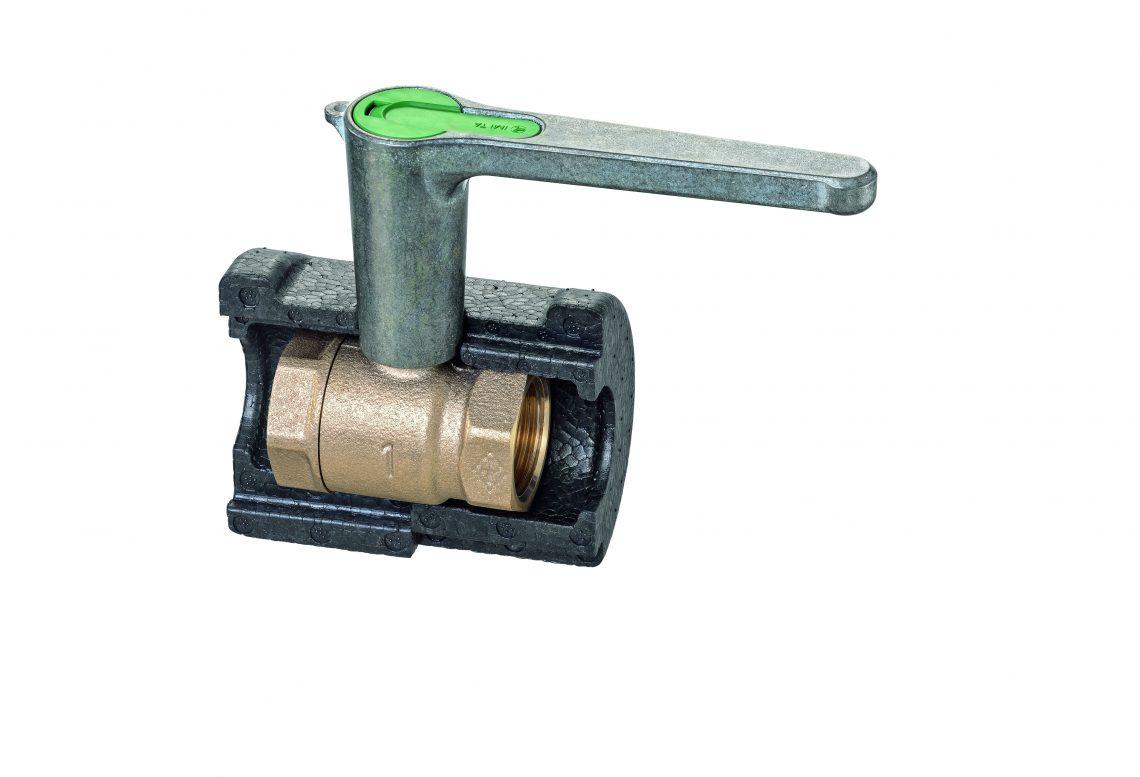

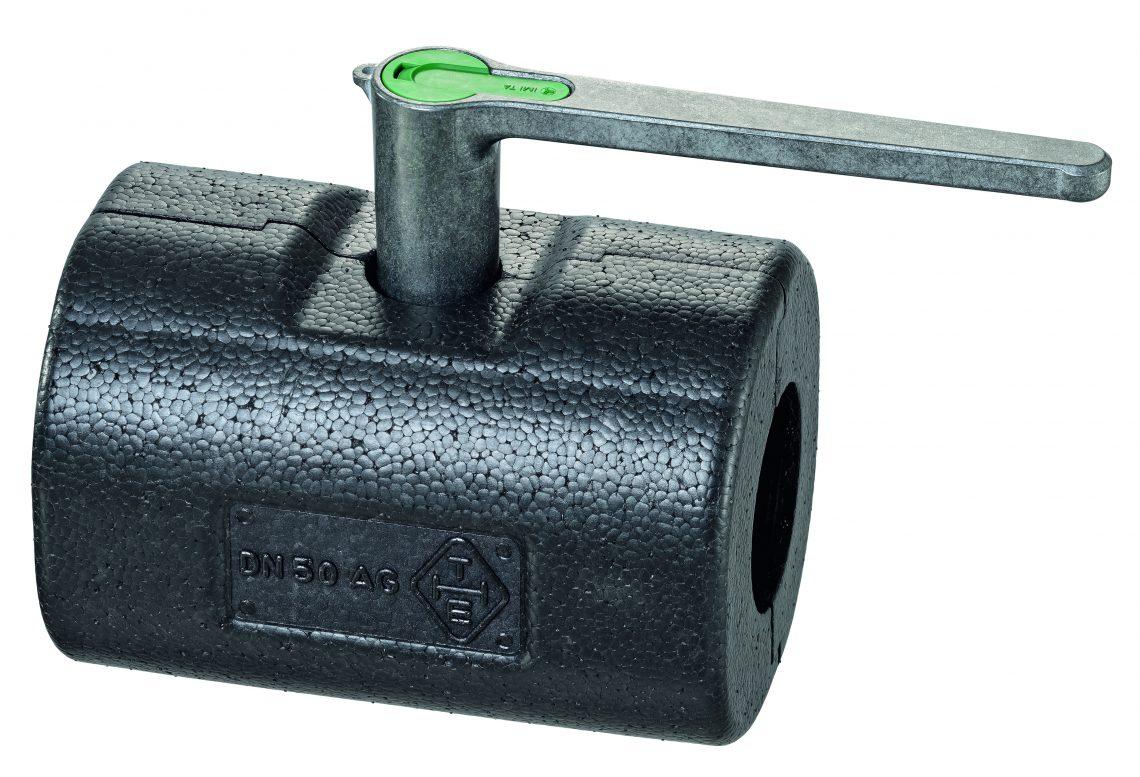

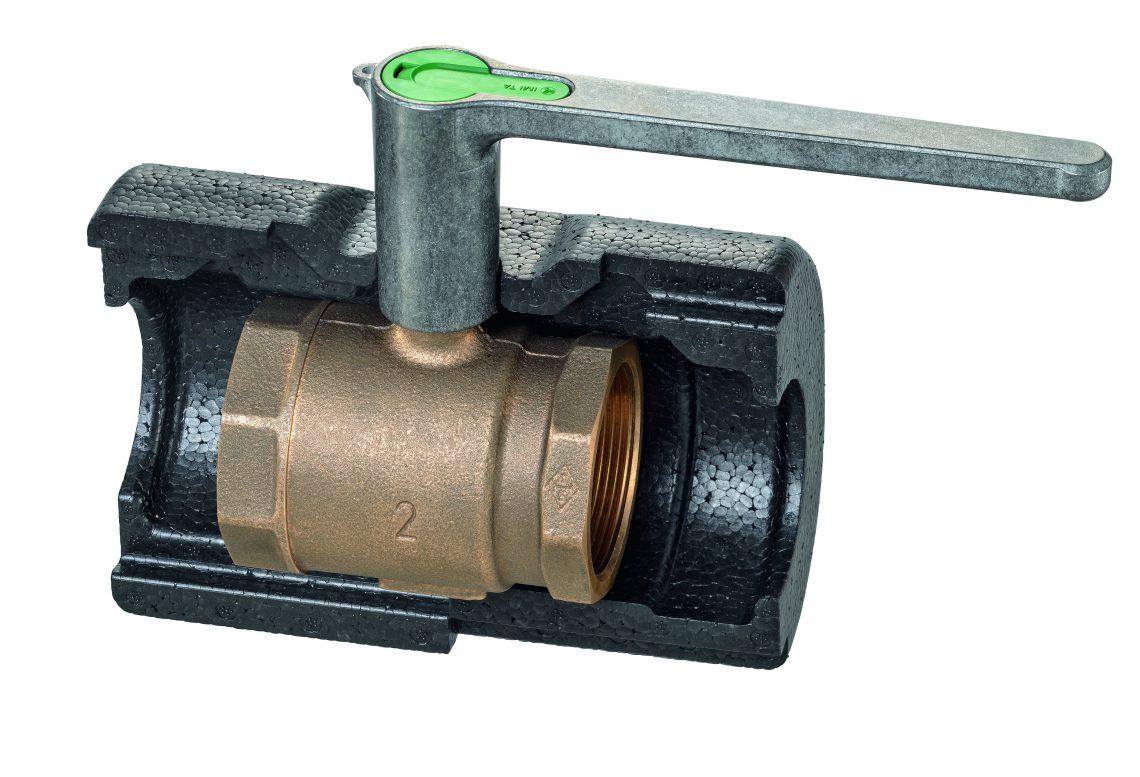

Теплоизоляционный кожух для моделей с внутренней резьбой и пресс-фитингом, состоящий из двух разъёмных частей, см. «Дополнительное оборудование».
DN 10-32 подходят для установки привода M106
(арт. 0600-00.700)
DVGW W 570-1, DVGW W 270, DIN EN 13828, DIN 50930-6 и KTW. Cоответствующие требованиям к группе клапанов I по стандарту DIN 4109 (испытания проведены в соответствии с требованиями стандарта EN ISO 3822, Части 1 и 3).
Ассортимент, тексты, фотографии, графики и диаграммы могут быть изменены компанией IMI Hydronic Engineering без предварительного уведомления и объяснения причин.
Дополнительную информацию о компании и продукции Вы можете найти на сайте www.imi-hydronic.com.
|
DN
|
D
|
L
|
l
|
H
|
h
|
Kvs
|
EAN
|
№ изделия
|
|
15
|
Rp1/2
|
65
|
149
|
89
|
76,0
|
6,0
|
4024052974511
|
32701010408
|
|
20
|
Rp3/4
|
75
|
149
|
91,1
|
78,1
|
14,0
|
4024052974610
|
32701010508
|
|
25
|
Rp1
|
90
|
149
|
93,6
|
80,6
|
25,0
|
4024052974719
|
32701010608
|
|
32
|
Rp1 1/4
|
95
|
149
|
97,1
|
84,1
|
42,0
|
4024052974818
|
32701010708
|
|
40
|
Rp1 1/2
|
100
|
203
|
124,5
|
111,5
|
65,0
|
4024052974917
|
32701010808
|
|
50
|
Rp2
|
118
|
203
|
129,5
|
116,5
|
100,0
|
4024052975013
|
32701010908
|
SW: DN 15 = 27 mm, DN 20 = 32 mm, DN 25 = 39 mm, DN 32 = 50 mm, DN 40 = 55 mm, DN 50 = 70 mm
Установочная длина L соответствует стандарту DIN 3202, часть 4, ряд M5.
|
DN Globo
|
EAN
|
№ изделия
|
|
|
Without drain-off
|
|||
|
15
|
4024052575015
|
0670-02.553
|
|
|
20
|
4024052575114
|
0670-03.553
|
|
|
25
|
4024052575213
|
0670-04.553
|
|
|
32
|
4024052575312
|
0670-05.553
|
|
|
40
|
4024052599219
|
0670-06.553
|
|
|
50
|
4024052599318
|
0670-08.553
|
|
