Балансировочная и
регулирующая арматура

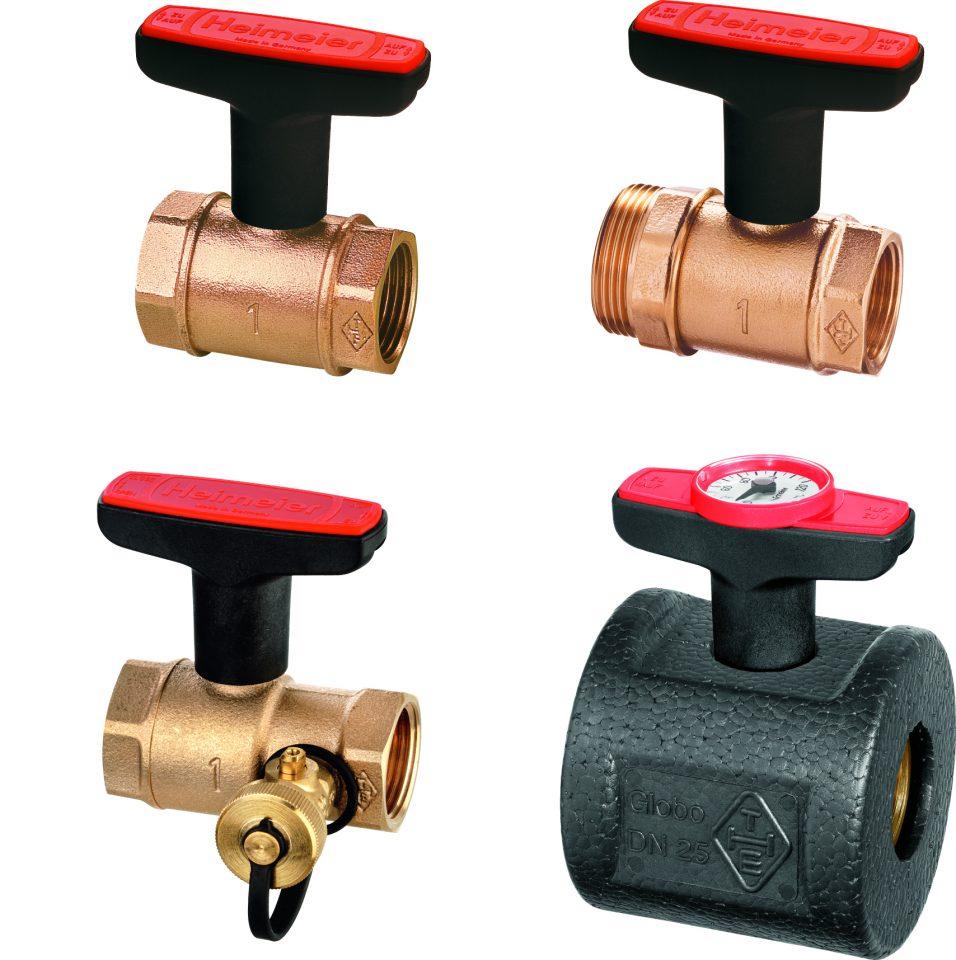

Globo H

Шаровой кран Globo H используется в напорных системах водяного отопления в качестве универсального запорного устройства. Благодаря небольшому радиусу поворота ручки, шаровой кран Globo H идеально подходит для установки вблизи распределителей.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Шаровой кран из бронзы

Шаровой кран Globo H используется в напорных системах водяного отопления в качестве универсального запорного устройства. Благодаря небольшому радиусу поворота ручки, шаровой кран Globo H идеально подходит для установки вблизи распределителей.

Ключевые особенности

  • Корпус и шар выполнены из коррозионно-стойкой бронзы
  • Цилиндрический корпус идеально подходит для непрерывной изоляции трубы
  • Ручка выходит за пределы трубной изоляции
  • Имеются модели с фитингом Press-Line и контуром безопасности Viega SC-Contur
  • С функцией дренажа
  • DN 10-32 подходят для установки привода M106
Технические характеристики

Область применения:

Системы тепло- и холодоснабжения

Функция:

Закрытие: Съемная ручка шарового крана из ударопрочного пластика с небольшим радиусом поворота. Благодаря скрытому стопору ручки исключен риск травмы.
Сменный термометр, устанавливаемый вместо красного защитного колпачка в ручке крана, см. “Дополнительное оборудование”.
Дренаж (0615)

Диапазон размеров:

Имеются модели с внутренней резьбой от DN 10 до DN 50, с функцией дренажа DN 15 до DN 50 и с наружной/внутренней резьбой от DN 15 до DN 32. Наружная резьба с плоским уплотнением.
Модели с пресс-фитингом Viega с контуром безопасности SC-Contur от DN 15 до DN 32 подходят для медных труб, труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo.

Номинальное давление:

PN 16

Температура:

Допустимая рабочая температура TB -10°C – 120°C, с пресс-фитингом или функцией дренажа TB 110°C.

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь (0-50%).

Материал:

Корпус и шар выполнены из коррозионно-стойкой бронзы.
Шар с гладким прямолинейным отверстием.
Не требующее технического обслуживания уплотнение штока из двух уплотнительных колец из каучука EPDM.
Уплотнение шара из чистого тефлона.

Изоляция:

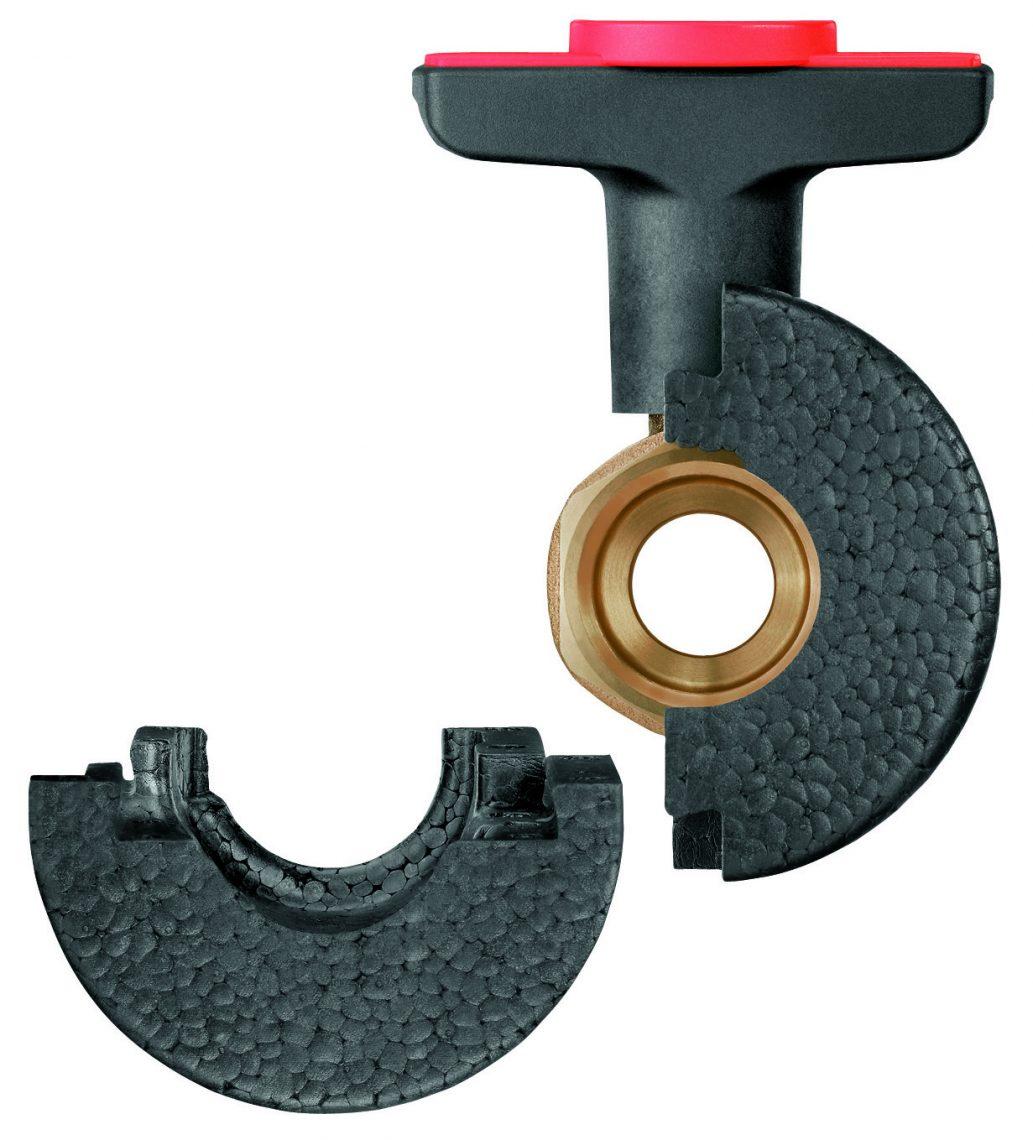

Теплоизоляционный кожух для моделей с внутренней резьбой и пресс-фитингом, состоящий из двух разъёмных частей, см. «Дополнительное оборудование».

Приводы:

DN 10-32 подходят для установки привода M106.
№ изделия
230 V: 0600-00.700
24 V: 0600-01.700

С внутренней резьбой
Подробнее
DN
D
L
l
H
Kvs
EAN
№ изделия
10
Rp3/8
56,0
81
69,0
6,0
4024052123216
0600-01.000
15
Rp1/2
56,0
81
69,0
6,0
4024052123414
0600-02.000
20
Rp3/4
58,5
81
72,0
14,0
4024052123513
0600-03.000
25
Rp1
67,5
81
74,5
25,0
4024052123711
0600-04.000
32
Rp1 1/4
76,5
81
78,0
42,0
4024052123810
0600-05.000
40
Rp1 1/2
87,5
120
111,5
65,0
4024052123919
0600-06.000
50
Rp2
101,5
120
116,5
100,0
4024052124114
0600-08.000
Скрыть
С внутренней резьбой

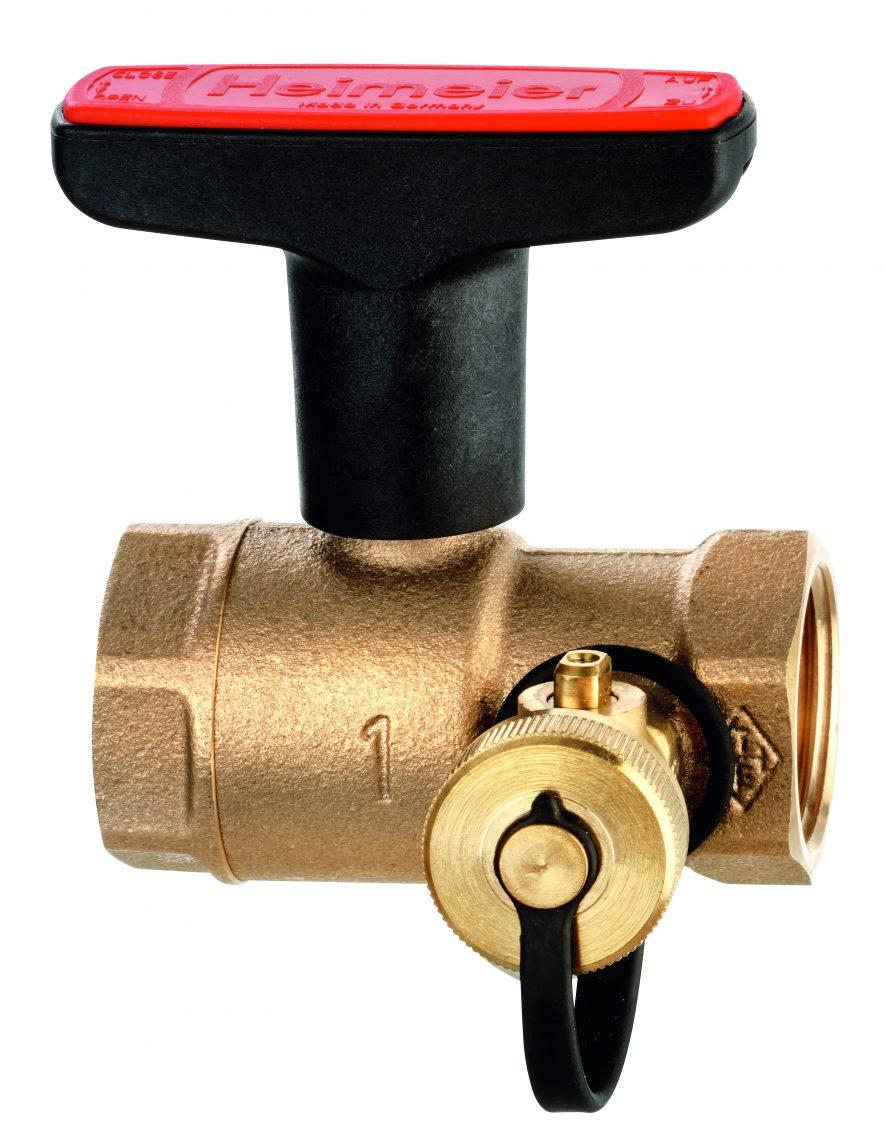

С дренажем
Подробнее
DN
D
L6
l
H
Kvs
EAN
№ изделия
15
Rp1/2
70
81
69,0
6,0
4024052973514
0615-02.000
20
Rp3/4
73
81
72,0
14,0
4024052973613
0615-03.000
25
Rp1
82
81
74,5
25,0
4024052973712
0615-04.000
32
Rp1 1/4
92,5
81
78,0
42,0
4024052973811
0615-05.000
40
Rp1 1/2
104
120
111,5
65,0
4024052973910
0615-06.000
50
Rp2
118
120
116,5
100,0
4024052974016
0615-08.000
Скрыть

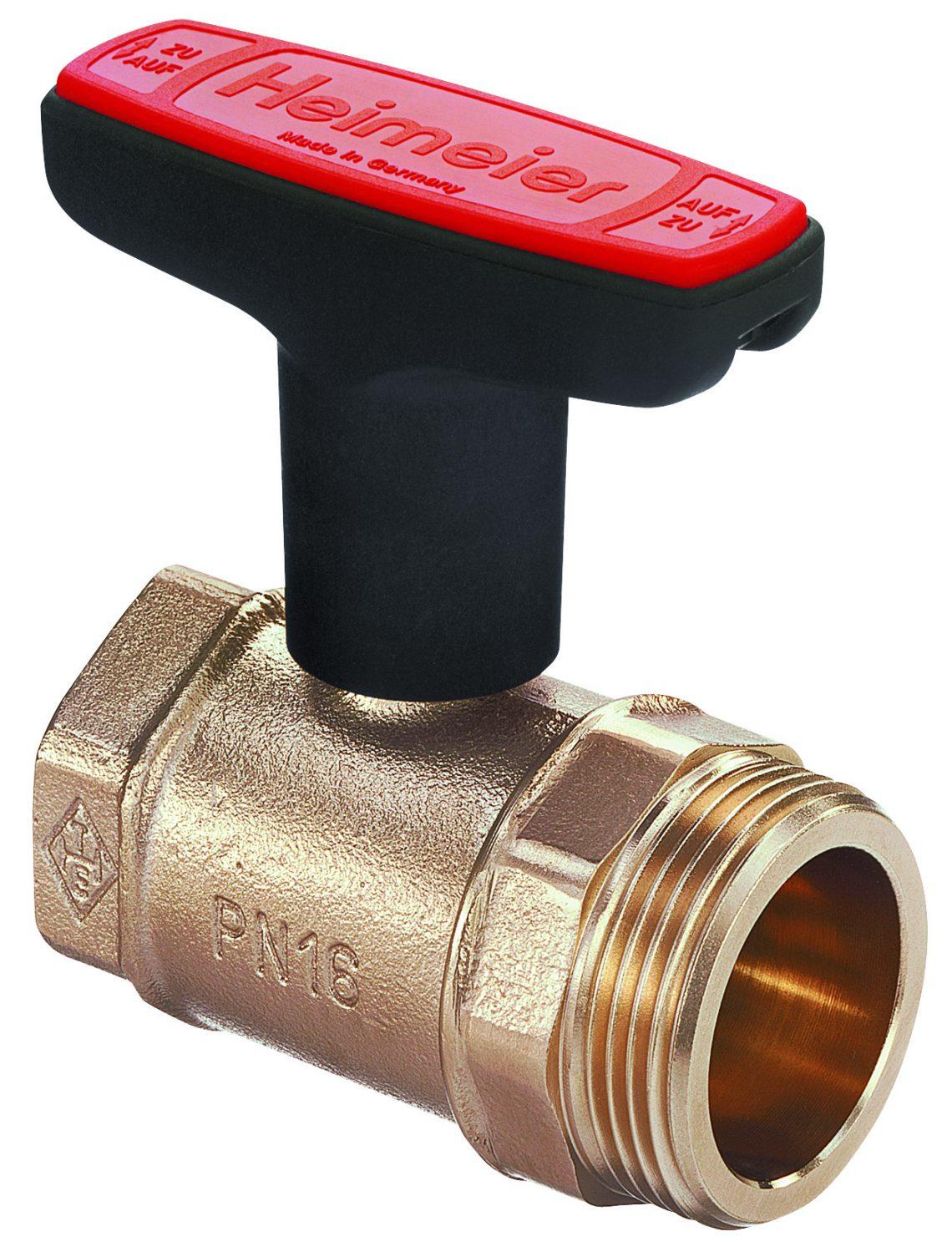

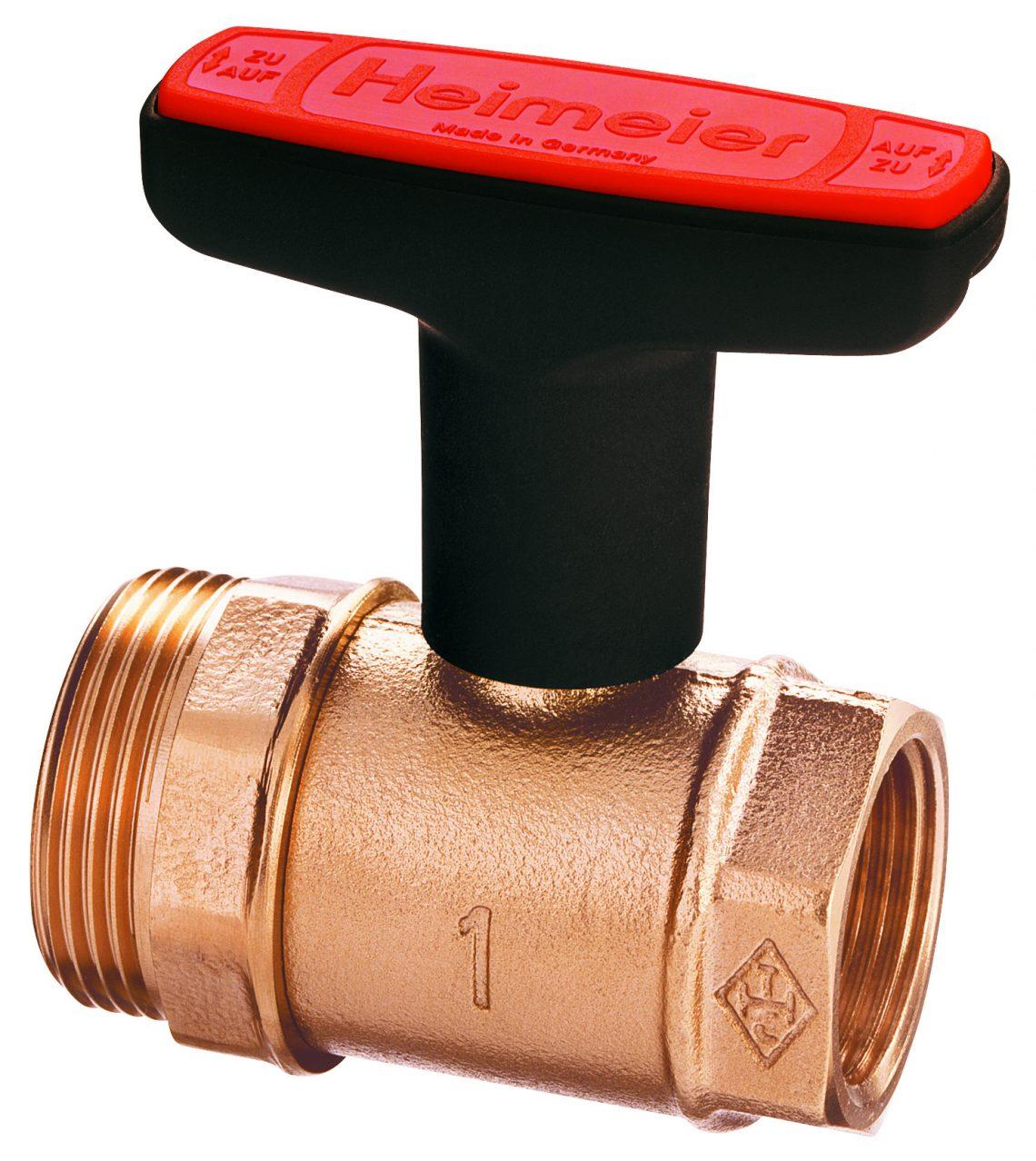

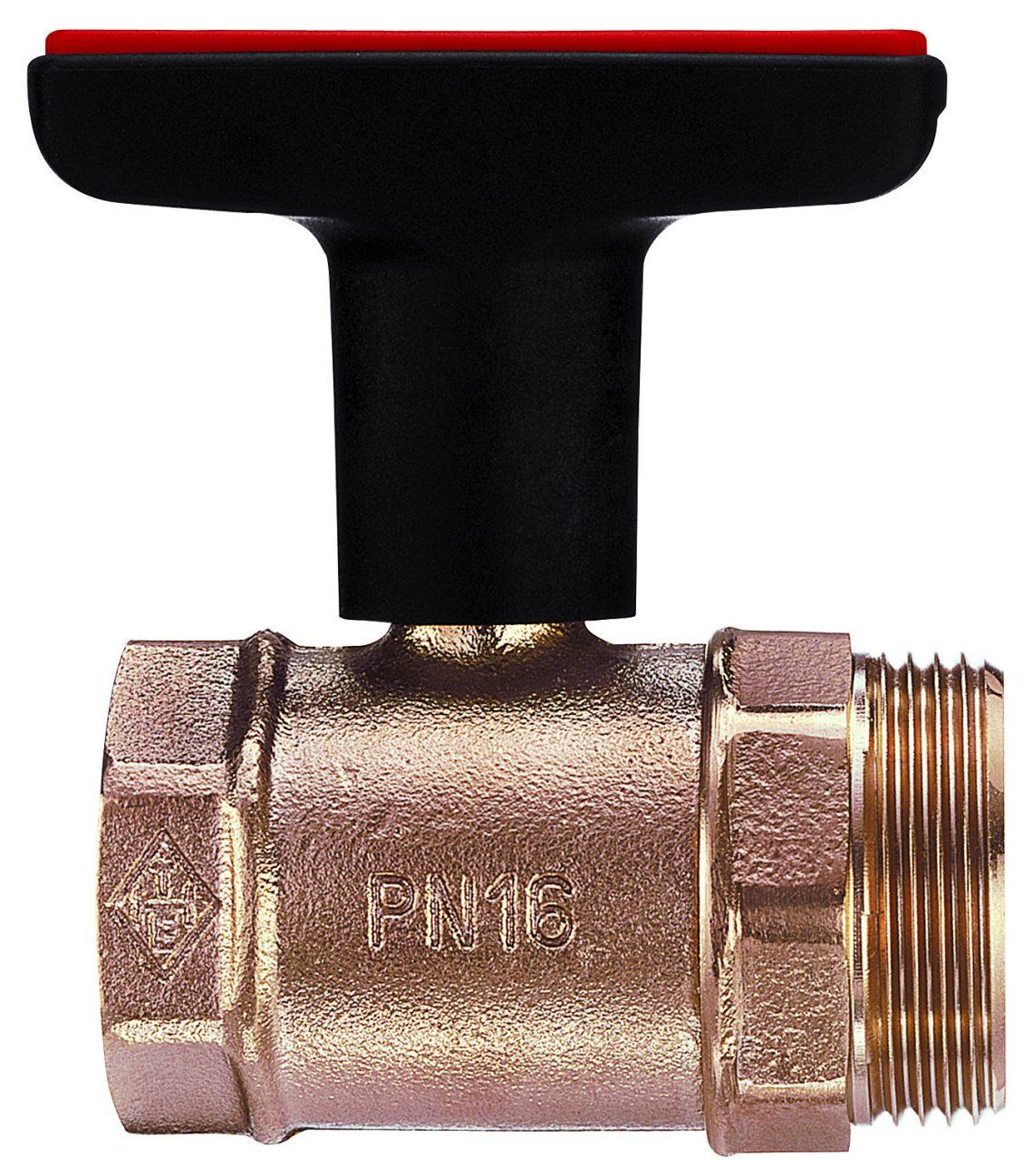

С наружной/внутренней резьбой
Подробнее
DN
D
D1
L1
l
H
Kvs
EAN
№ изделия
15
Rp1/2
G3/4
64,5
81
69,0
6,0
4024052516117
0601-02.000
20
Rp3/4
G1
69,0
81
72,0
14,0
4024052516216
0601-03.000
25
Rp1
G1 1/4
78,5
81
74,5
25,0
4024052516315
0601-04.000
32
Rp1 1/4
G1 1/2
89,5
81
78,0
42,0
4024052516445
0601-05.000
Скрыть

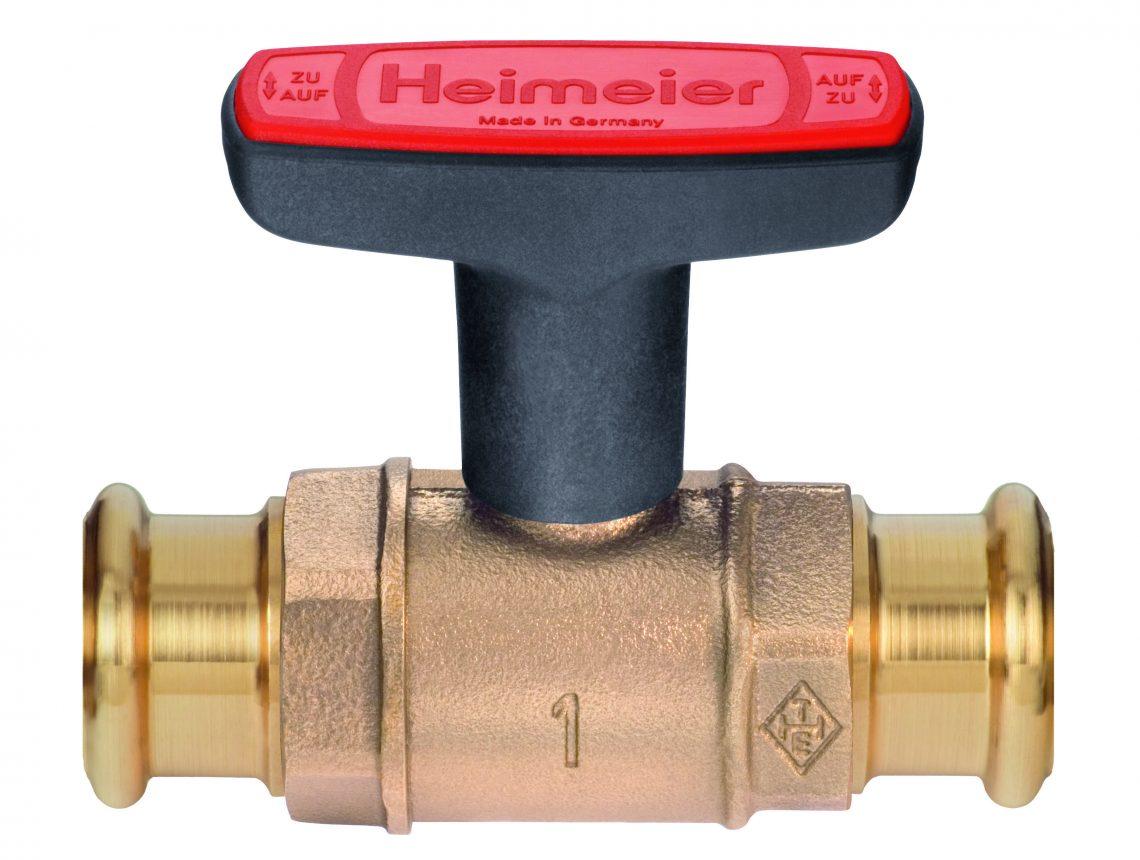

С пресс-фитингом Viega с контуром безопасности SC-Contur
Подробнее
DN
D2 [mm]
L2
L3
l
H
Kvs
EAN
№ изделия
15
15
110
22
81
69,0
6,0
4024052544318
0602-15.000
20
22
115
23
81
72,0
14,0
4024052544417
0602-22.000
25
28
129
23
81
74,5
25,0
4024052544554
0602-28.000
32
35
139
25
81
78,0
42,0
4024052544653
0602-35.000

SW1: DN 10, 15 = 27 mm, DN 20 = 32 mm, DN 25 = 39 mm, DN 32 = 50 mm, DN 40 = 55 mm, DN 50 = 70 mm
SW2: DN 15 = 29 mm, DN 20 = 35,5 mm, DN 25 = 44 mm, DN 32 = 51 mm

Скрыть
Винтовое соединение с резьбовым патрубком
Плоский уплотнитель для шаровых кранов Globo H с наружной резьбой.
Изготовлено из латуни.
Подробнее
L [мм]
DN Globo
Ø
EAN
№ изделия
20
15
15
4024052517411
0601-15.352
21
15
16
4024052517510
0601-16.352
22
15
18
4024052517619
0601-18.352
25
20
22
4024052517718
0601-22.352
29
25
28
4024052517817
0601-28.352
34
32
35
4024052517916
0601-35.352
Скрыть
Винтовое соединение с патрубком под сварку
Плоский уплотнитель для шаровых кранов Globo H с наружной резьбой.
Подробнее
L [мм]
DN Globo
Ø
EAN
№ изделия
37
15
20,8
4024052516711
0601-02.353
42
20
26,8
4024052516919
0601-03.353
47
25
33,2
4024052517114
0601-04.353
47
32
41,8
4024052517312
0601-05.353
Скрыть
Резьбовое соединение с пресс-муфтой
Пресс-фитинг Viega с контуром безопасности SC-Contur.
Плоский уплотнитель для шаровых кранов Globo H с наружной резьбой.
Изготовлено из бронзы.
Подробнее
L [мм]
DN Globo
Ø
EAN
№ изделия
34
15
15
4024052600519
0675-15.356
39
20
22
4024052600618
0675-22.356
44
32
35
4024052600816
0675-35.356
Скрыть

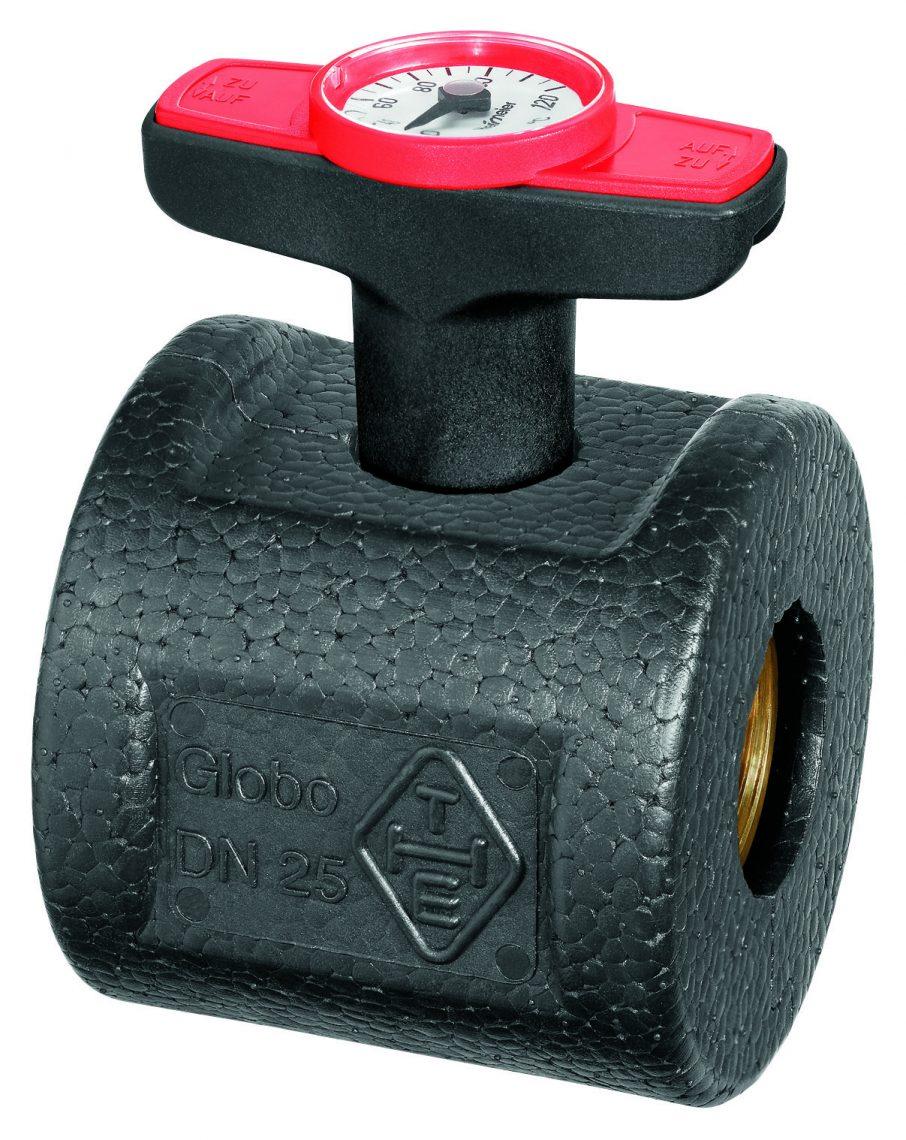

Термометр
устанавливается вместо красного закрывающего колпачка.
Диапазон температур от 0 °C до 120 °C.
Подробнее
DN Globo
EAN
№ изделия
красный
10-32
4024052423316
0600-00.380
40-50
4024052554812
0600-06.380
синий
10-32
4024052460618
0600-01.380
40-50
4024052554911
0600-07.380
Скрыть
Сменная рукоятка
Подробнее
Для
DN
EAN
№ изделия
Globo H, P, P-S, D
10-32
4024052123612
0600-03.520
Globo H, D
40-50
4024052124015
0600-06.520
Скрыть

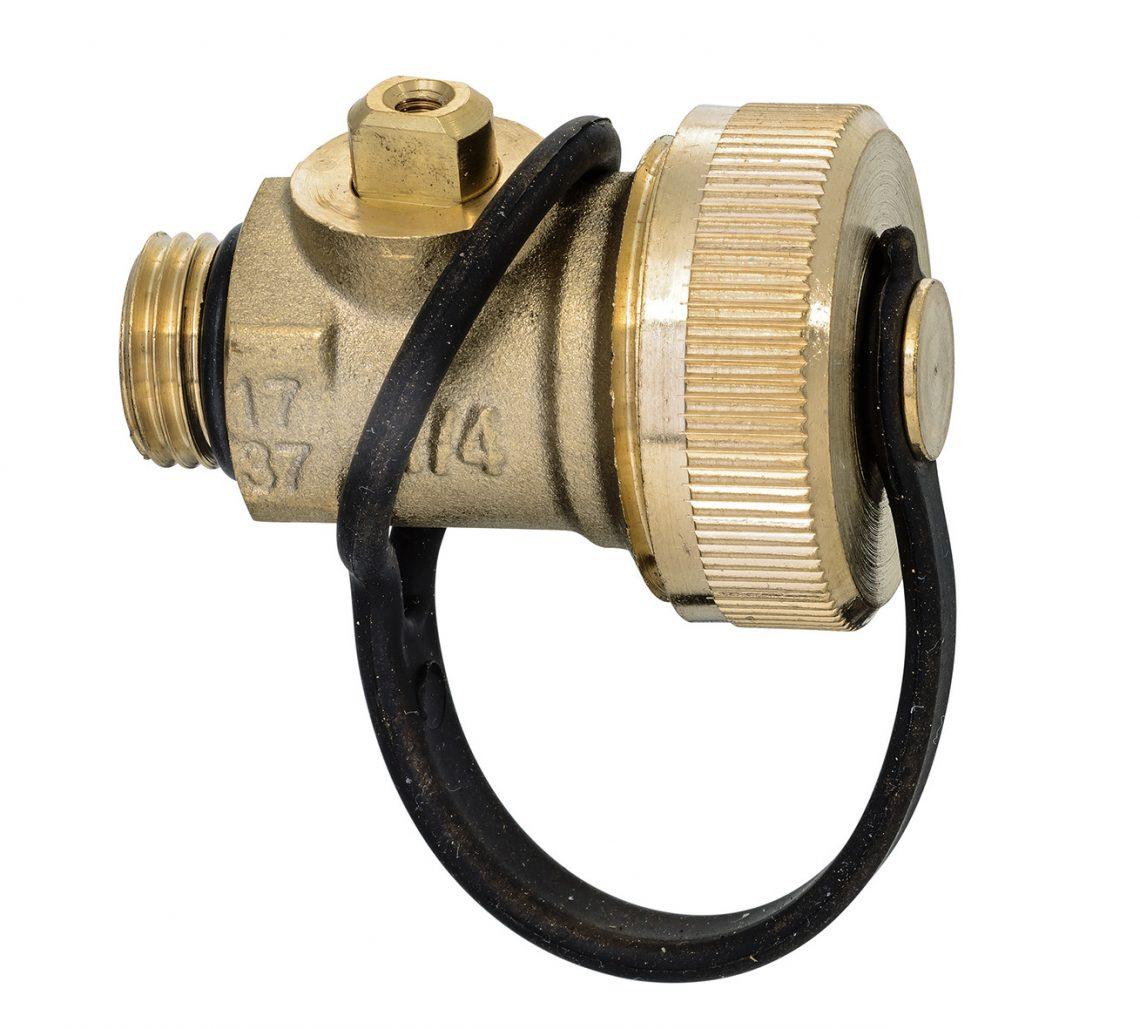

Клапан для заполнения и дренирования
Сделан из латуни, с соединением 3/4" под шланг и крышка с уплотнением.
Уплотнительное кольцо соединение G1/4.
Макс. Рабочая температура 110 °C.
Подробнее
EAN
№ изделия
4024052973019
0615-00.100
Скрыть

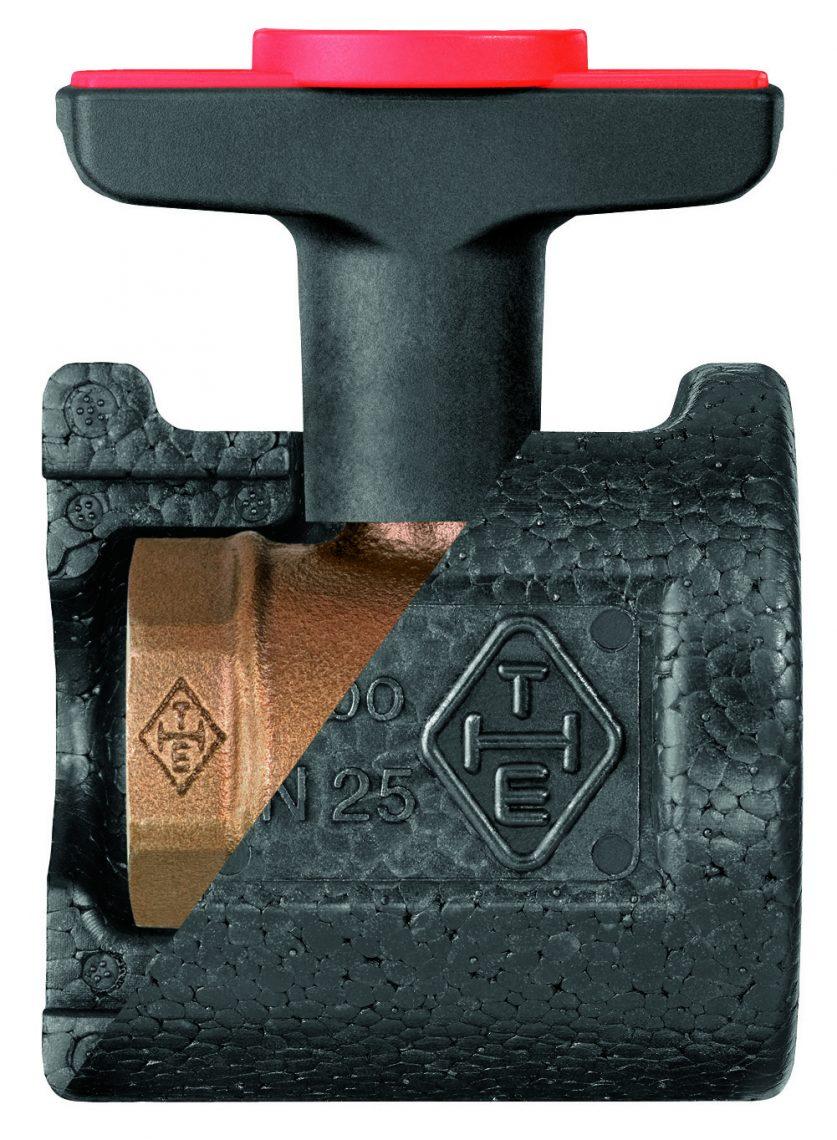

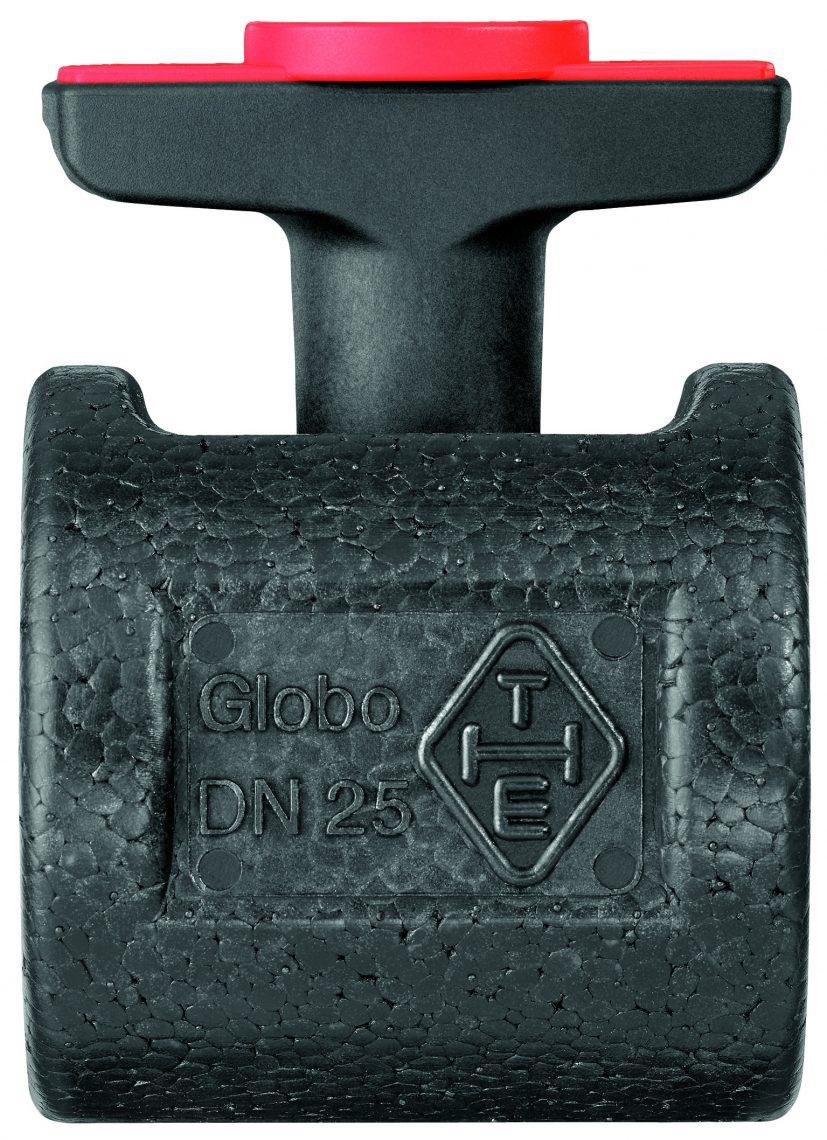

Теплоизолирующий кожух
изготовленный из полипропилена с пенным наполнителем ЕРР.
Класс пожаробезопасности B2.
Подробнее
DN Globo
L
ØD
EAN
№ изделия
с внутренней резьбой / пресс-фитингом
10, 15
74
62
4024052573813
0600-02.553
20
74
76
4024052573912
0600-03.553
25
83
84
4024052574018
0600-04.553
32
92
103
4024052574117
0600-05.553
40
106
115
4024052574216
0600-06.553
50
122
136
4024052574315
0600-08.553
с наружной / внутренней резьбой
15
81
62
4024052574414
0601-02.553
20
90
76
4024052574513
0601-03.553
25
104
83
4024052574612
0601-04.553
32
112
103
4024052574711
0601-05.553
Скрыть

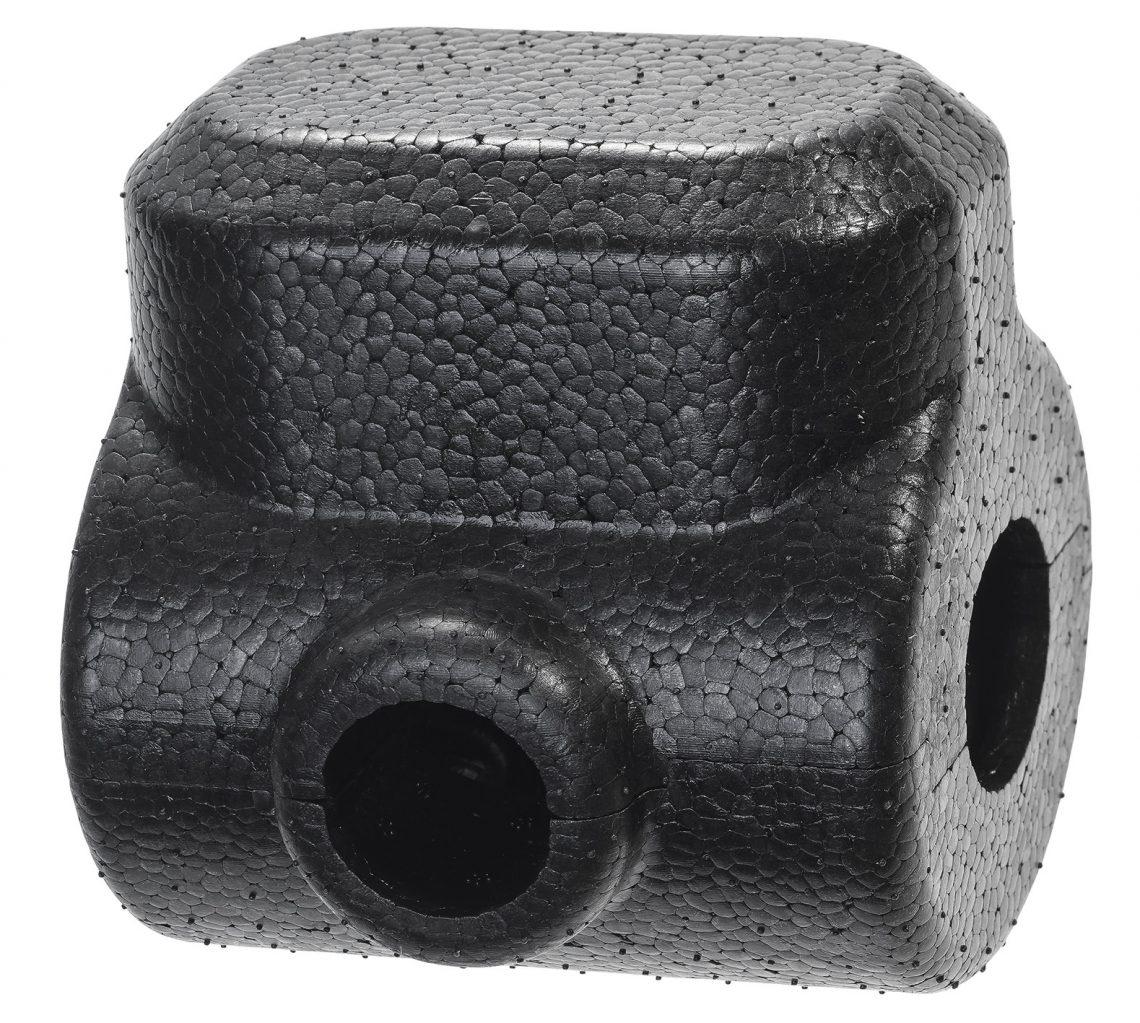

Теплоизолирующий кожух
для Globo H с функцией дренажа.
изготовленный из полипропилена с пенным наполнителем ЕРР.
Класс пожаробезопасности B2.
Подробнее
DN
L
L1
ØD
H
B
EAN
№ изделия
15
92
94
61
78
56
4024052986217
0615-02.553
20
101
100
65
83
56
4024052986316
0615-03.553
25
112
117
86
95
63
4024052986415
0615-04.553
32
122
130
103
107
63
4024052986514
0615-05.553
40
134
145
118
143
71
4024052986613
0615-06.553
50
146
167
146
162
71
4024052986712
0615-08.553
Скрыть
