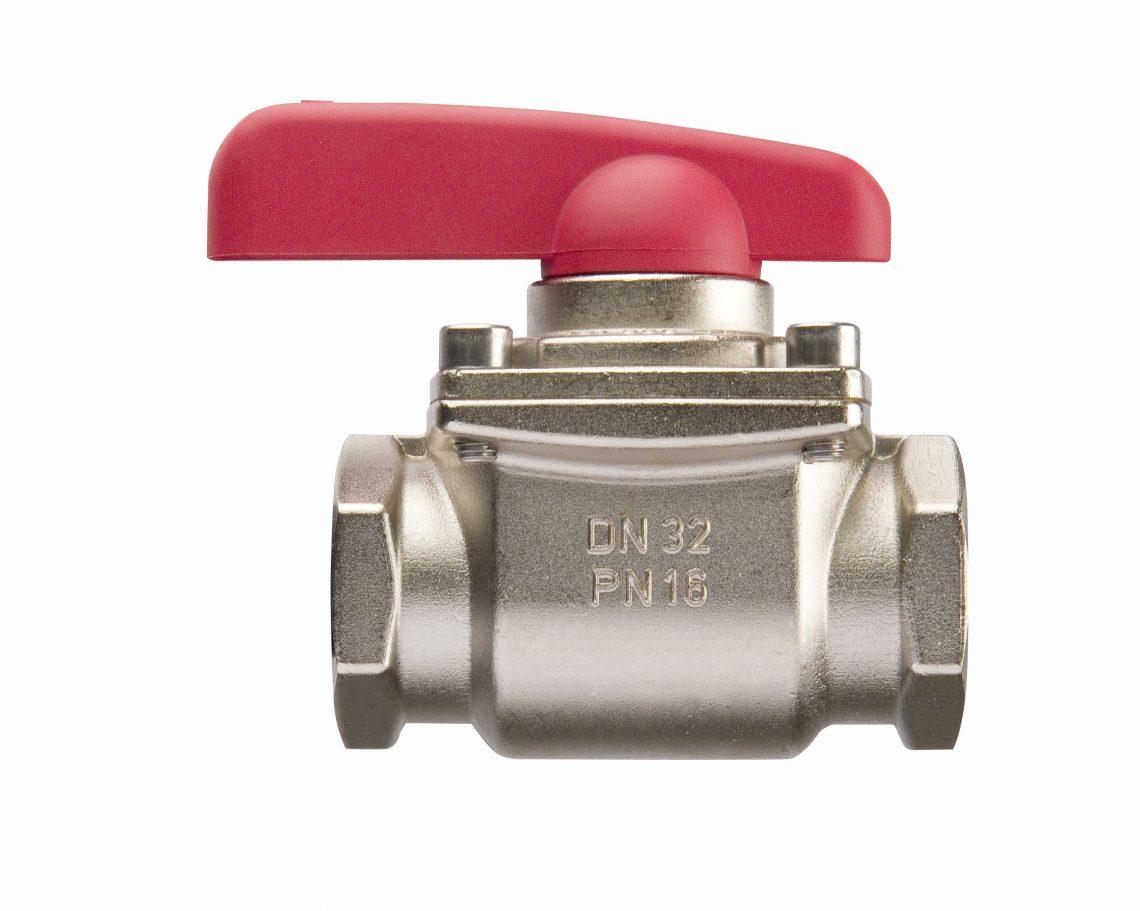

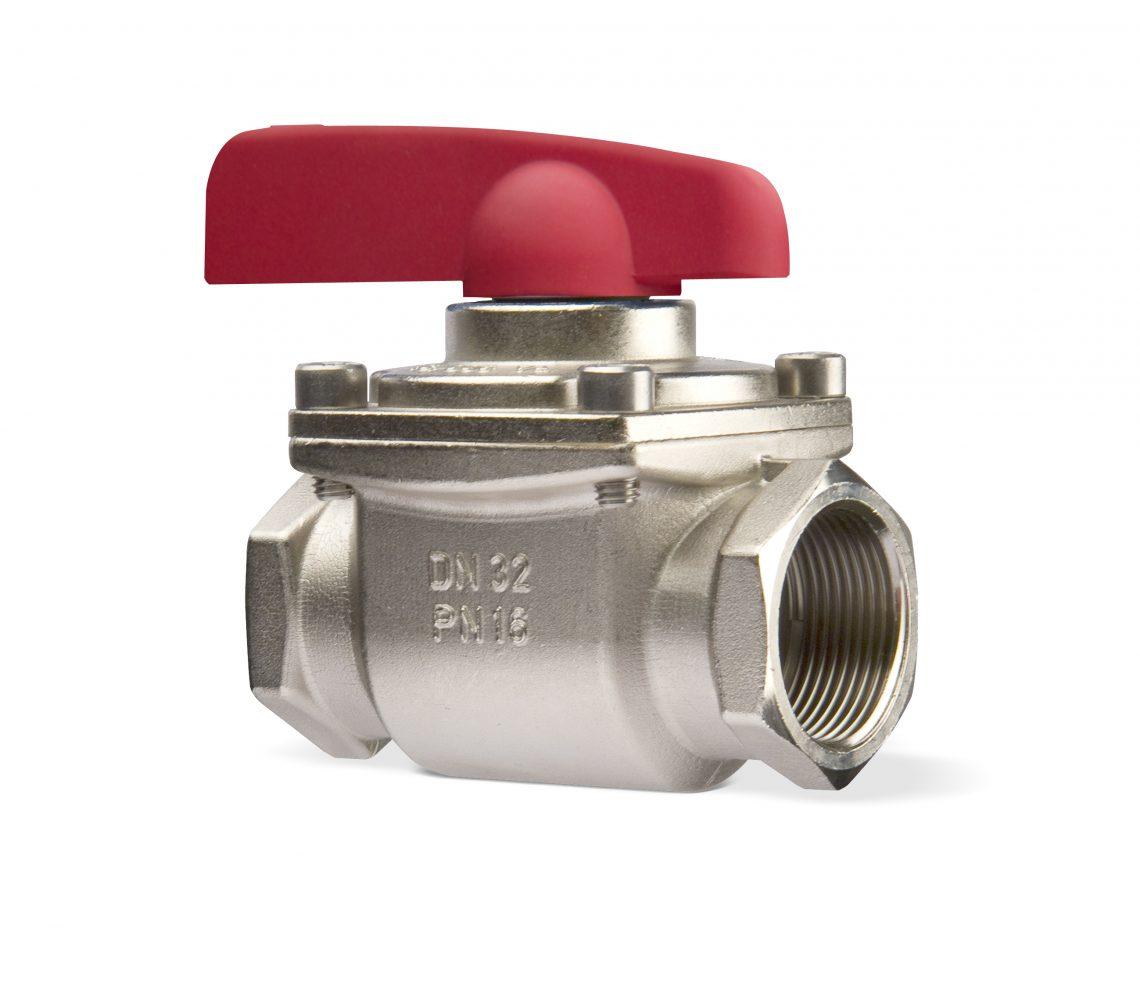

Шаровой кран TA 900 iSi с мягким уплотнением удобен в использовании и подходит для систем отопления, холодоснабжения и водоснабжения. KOMBI соединения обеспечивают простую установку.
Шаровой кран TA 900 iSi с мягким уплотнением удобен в использовании и подходит для систем отопления, холодоснабжения и водоснабжения. KOMBI соединения обеспечивают простую установку.
Для оптимальной работы.
Для простого обслуживания.
Устойчивый к потере цинка сплав, обеспечивающий долговременную эксплуатацию клапана и уменьшающий риск протечки.
Системы тепло- и холодоснабжения
Системы водоснабжения
Технологические системы, в которых среда не влияет на материал шарового крана.
Закрытие
DN 10-50
PN 16
58 940:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C
58 950:
Макс. рабочая температура: 90°C
Мин. рабочая температура: -20°C
Корпус: Отлитый под давлением AMETAL®
Шар: Хромированный AMETAL®, дважды никелированный
Болты крепления: Нержавеющая сталь (Кран имеет винты для крепления крышки DN 32-50, DN 10-25 имеет резьбовую верхнюю секцию)
Элементы и O-кольца: 58 940: EPDM, 58 950: Nitrile (нитрил)
Ручка: полиамидный пластик, армированный стекловолокном.
Блок редуктора: никелированный литой цинковый сплав. Рукоятка: стеклопластик с реконфигурированным пластиком.
Табличка данных: Ацетатный пластик
AMETAL® – это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.
Никелированный
TA, DR, DN, PN
Approved for tapwater systems (max. 95°C) by RISE Certification, Sweden.
|
DN
|
D
|
L
|
L1
|
H
|
NV
|
Kvs
|
EAN
|
№ изделия
|
|
10 1)
|
G3/8
|
59
|
45,5
|
48
|
22
|
6
|
7318793351708
|
58 940-110
|
|
15 1)
|
G1/2
|
74
|
45,5
|
52
|
27
|
12
|
7318793351807
|
58 940-115
|
|
20 1)
|
G3/4
|
80
|
59
|
63
|
32
|
30
|
7318793351906
|
58 940-120
|
|
25
|
Rp1
|
91
|
59
|
69
|
41
|
65
|
7318793352002
|
58 940-125
|
|
32
|
Rp1 1/4
|
110
|
79
|
87
|
50
|
90
|
7318793352101
|
58 940-132
|
|
40
|
Rp1 1/2
|
120
|
79
|
93
|
58
|
150
|
7318793352200
|
58 940-140
|
|
50
|
Rp2
|
141
|
79
|
99
|
70
|
220
|
7318793352309
|
58 940-150
|
1) Подготовлено для KOMBI. Компрессионные муфты KOMBI заказываются отдельно. Для получения дополнительной информации см. Брошюру каталога KOMBI.
Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.
|
DN
|
D
|
D1
|
L
|
H
|
NV
|
Kvs
|
EAN
|
№ изделия
|
|
32
|
Rp1 1/4
|
110
|
110
|
130
|
50
|
90
|
7318793352408
|
58 940-732
|
|
40
|
Rp1 1/2
|
110
|
120
|
135
|
58
|
150
|
7318793352507
|
58 940-740
|
|
50
|
Rp2
|
110
|
141
|
142
|
70
|
220
|
7318793352606
|
58 940-750
|
1) Подготовлено для KOMBI. Компрессионные муфты KOMBI заказываются отдельно. Для получения дополнительной информации см. Брошюру каталога KOMBI.
Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.
|
DN
|
D
|
L
|
L1
|
H
|
NV
|
Kvs
|
EAN
|
№ изделия
|
|
10 1)
|
G3/8
|
59
|
45,5
|
48
|
22
|
6
|
7318793352705
|
58 950-110
|
|
15 1)
|
G1/2
|
74
|
45,5
|
52
|
27
|
12
|
7318793352804
|
58 950-115
|
|
20 1)
|
G3/4
|
80
|
59
|
63
|
32
|
30
|
7318793352903
|
58 950-120
|
|
25
|
Rp1
|
91
|
59
|
69
|
41
|
65
|
7318793353009
|
58 950-125
|
|
32
|
Rp1 1/4
|
110
|
79
|
87
|
50
|
90
|
7318793353108
|
58 950-132
|
|
40
|
Rp1 1/2
|
120
|
79
|
93
|
58
|
150
|
7318793353207
|
58 950-140
|
|
50
|
Rp2
|
141
|
79
|
99
|
70
|
220
|
7318793353306
|
58 950-150
|
1) Подготовлено для KOMBI. Компрессионные муфты KOMBI заказываются отдельно. Для получения дополнительной информации см. Брошюру каталога KOMBI.
Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.
|
DN
|
D
|
D1
|
L
|
H
|
NV
|
Kvs
|
EAN
|
№ изделия
|
|
32
|
Rp1 1/4
|
110
|
110
|
130
|
50
|
90
|
7318793353405
|
58 950-732
|
|
40
|
Rp1 1/2
|
110
|
120
|
135
|
58
|
150
|
7318793353504
|
58 950-740
|
|
50
|
Rp2
|
110
|
141
|
142
|
70
|
220
|
7318793353603
|
58 950-750
|
1) Подготовлено для KOMBI. Компрессионные муфты KOMBI заказываются отдельно. Для получения дополнительной информации см. Брошюру каталога KOMBI.
Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.
|
Для DN
|
EAN
|
№ изделия
|
|
10
|
7318793350008
|
58 900-010
|
|
15
|
7318793350107
|
58 900-015
|
|
20
|
7318793350206
|
58 900-020
|
|
25
|
7318793350305
|
58 900-025
|
|
32
|
7318793350404
|
58 900-032
|
|
40
|
7318793350503
|
58 900-040
|
|
50
|
7318793350602
|
58 900-050
|
|
Для DN
|
EAN
|
№ изделия
|
|
10
|
7318793350701
|
58 910-010
|
|
15
|
7318793350800
|
58 910-015
|
|
20
|
7318793350909
|
58 910-020
|
|
25
|
7318793351005
|
58 910-025
|
|
32
|
7318793351104
|
58 910-032
|
|
40
|
7318793351203
|
58 910-040
|
|
50
|
7318793351302
|
58 910-050
|
