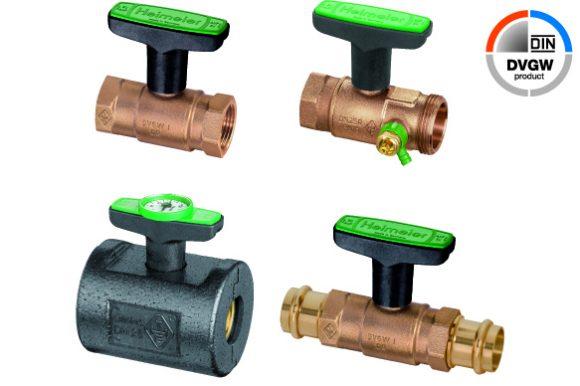

Globo D

Globo D используется в системах питьевого водоснабжения в качестве многофункционального отсечного крана. Благодаря компактному рабочему радиусу рукоятки, шаровой кран Globo D идеально подходит для установки в распределительных сетях.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Шаровой кран из литьевой бронзы для использования в питьевом водоснабжении

Globo D используется в системах питьевого водоснабжения в качестве многофункционального отсечного крана. Благодаря компактному рабочему радиусу рукоятки, шаровой кран Globo D идеально подходит для установки в распределительных сетях.

Ключевые особенности

  • Корпус и шар выполнены из коррозионно-стойкой бронзы
  • Цилиндрический корпус идеально подходит для непрерывной изоляции трубы
  • Ручка выходит за пределы трубной изоляции
  • Имеются модели с фитингом Press-Line и контуром безопасности Viega SC-Contur
  • DN 10-32 подходят для установки привода M106
Технические характеристики

Область применения:

системах с питьевой водой

Функция:

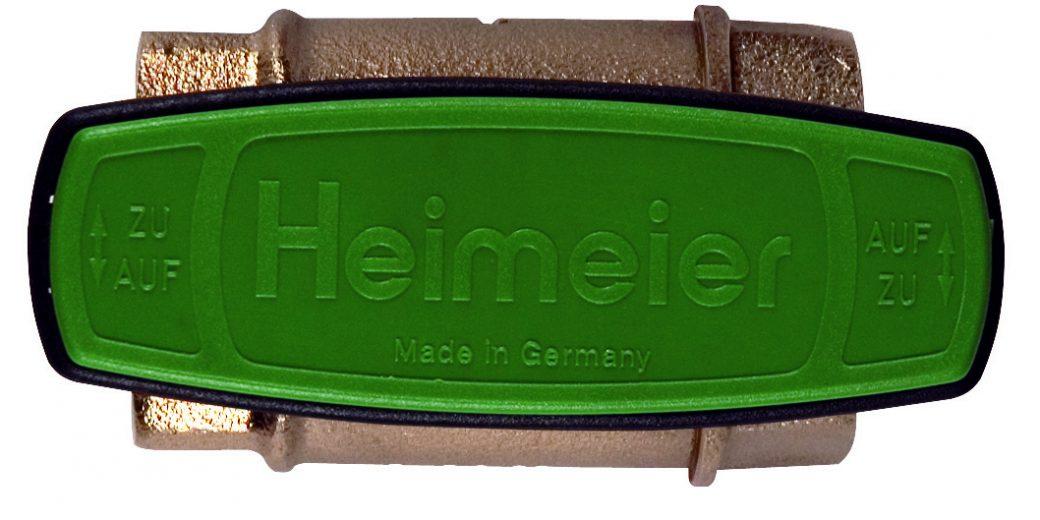

Закрытие: Съемная ручка шарового крана из ударопрочного пластика с небольшим радиусом поворота. Благодаря скрытому стопору ручки исключен риск травмы.

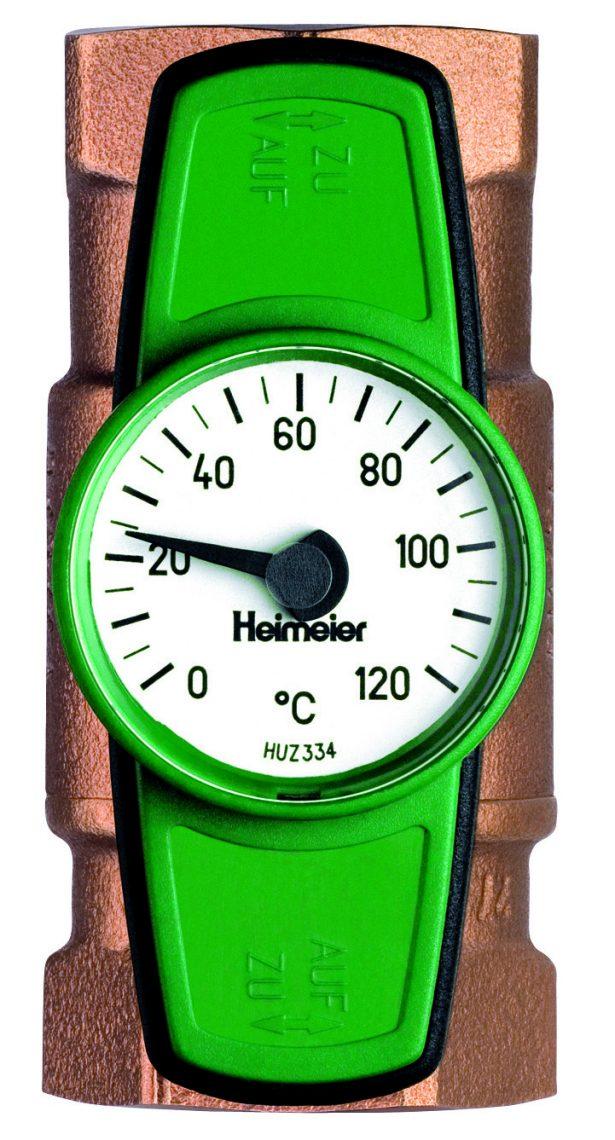

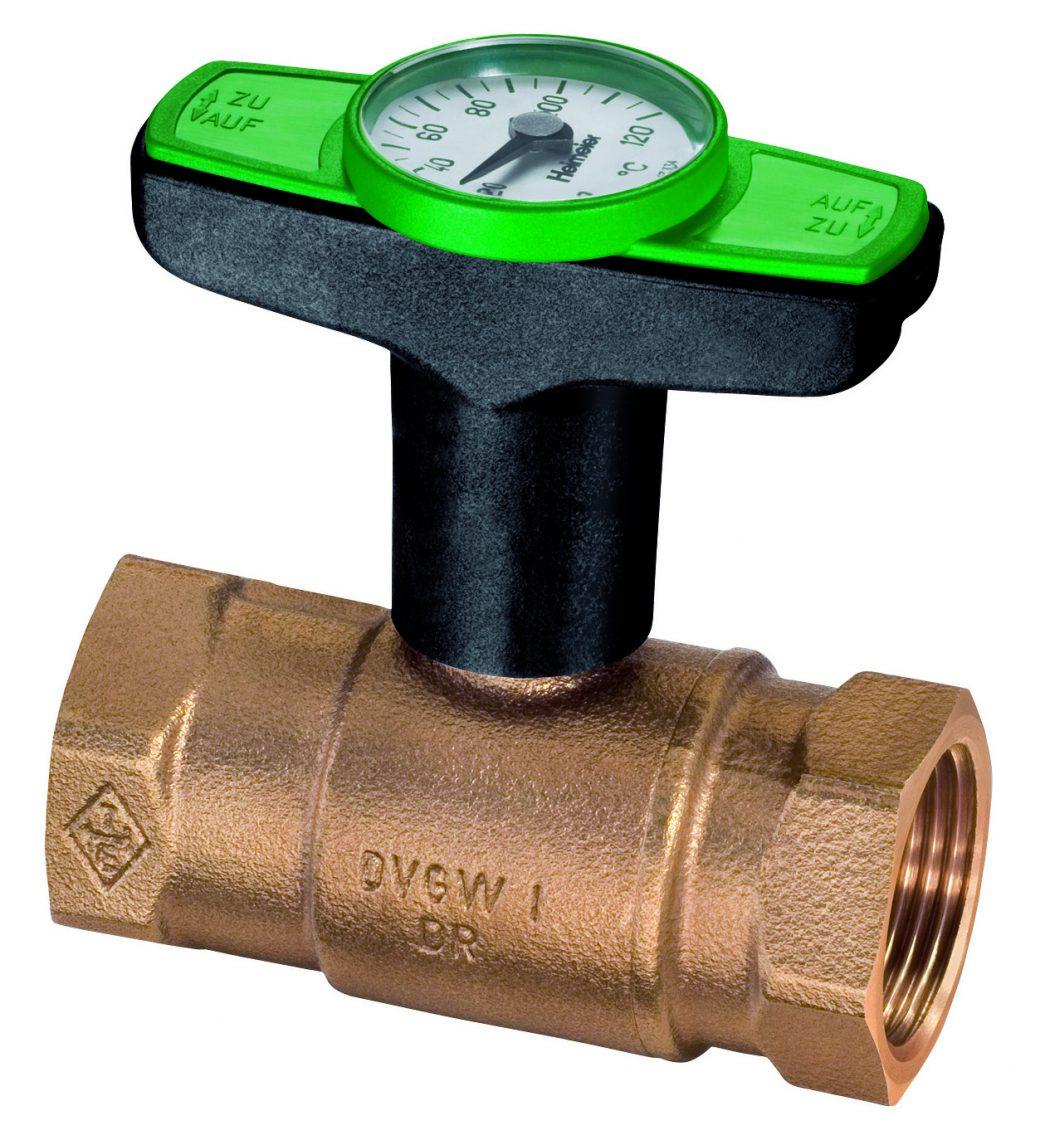

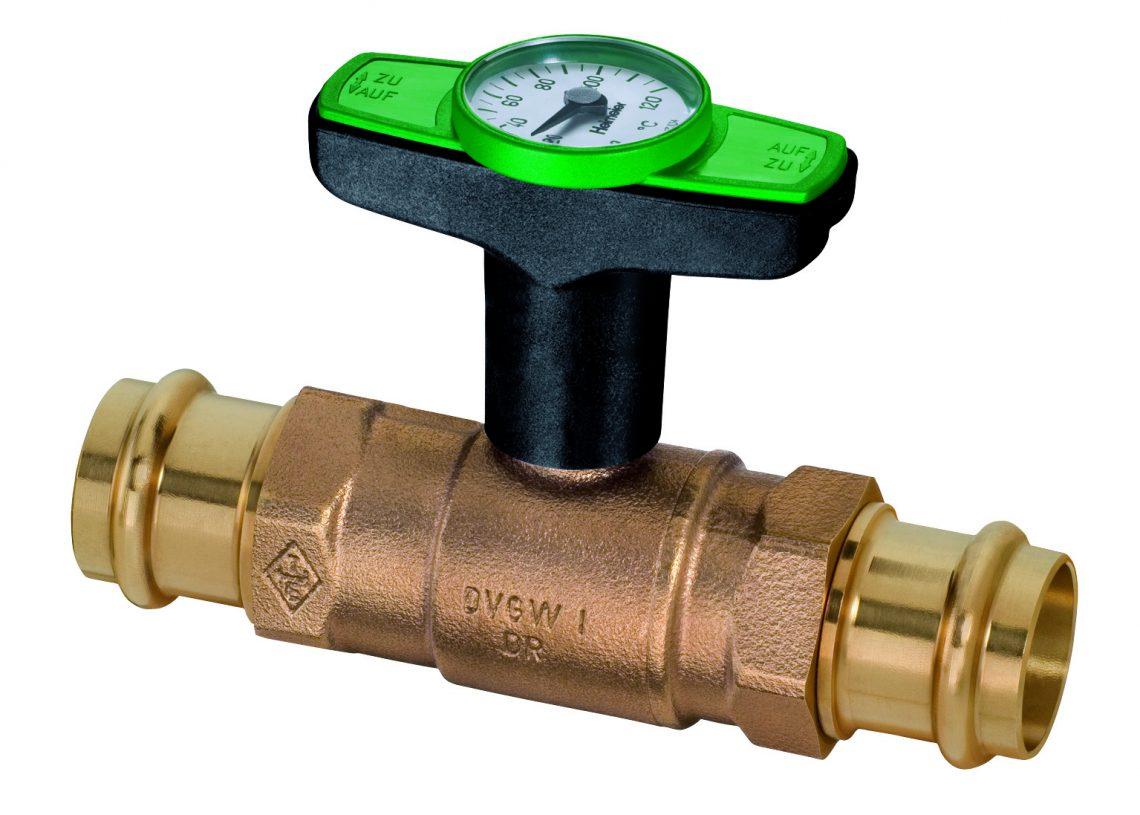

Термометр предназначен для проверки температуры рабочей среды. Его можно установить путем простой замены зеленого закрывающего колпачка на ручке, см. список принадлежностей.
Дренаж (0675 и 0676)

Диапазон размеров:

Доступны исполнения без дренажа, с внутренней резьбой номинального диаметра от 15 до 50 или с пресс-фитингами Viega и контуром безопасности SC-Contur (номинальный диаметр от 15 до 32).
Также доступны исполнения с дренажем, внутренней/внешней резьбой или пресс-фитингами Viega, а также внутренней резьбой номинальным диаметром от 15 до 32.

Номинальное давление:

PN 16

Температура:

Допустимая рабочая температура TB -10 °C – 120 °C, для исполнений с пресс-фитингами TB 110 °C, для исполнения с дренажем TB 95 °C.

Материал:

Корпус и шар выполнены из коррозионно-стойкой бронзы.
Шар с гладким прямолинейным отверстием.
Не требующее технического обслуживания уплотнение штока из двух уплотнительных колец из каучука EPDM.
Уплотнение шара из чистого тефлона.

Изоляция:

Теплоизоляционный кожух для моделей с внутренней резьбой и пресс-фитингом, состоящий из двух разъёмных частей, см. «Дополнительное оборудование».

Приводы:

DN 10-32 подходят для установки привода M106.
№ изделия
230 V: 0600-00.700
24 V: 0600-01.700

Аттестация:

Кран Globo D соответствует следующим стандартам: DVGW W 570-1, DVGW W 270, DIN EN 13828, DIN 50930-6 и KTW. Cоответствующие требованиям к группе клапанов I по стандарту DIN 4109 (испытания проведены в соответствии с требованиями стандарта EN ISO 3822, Части 1 и 3).

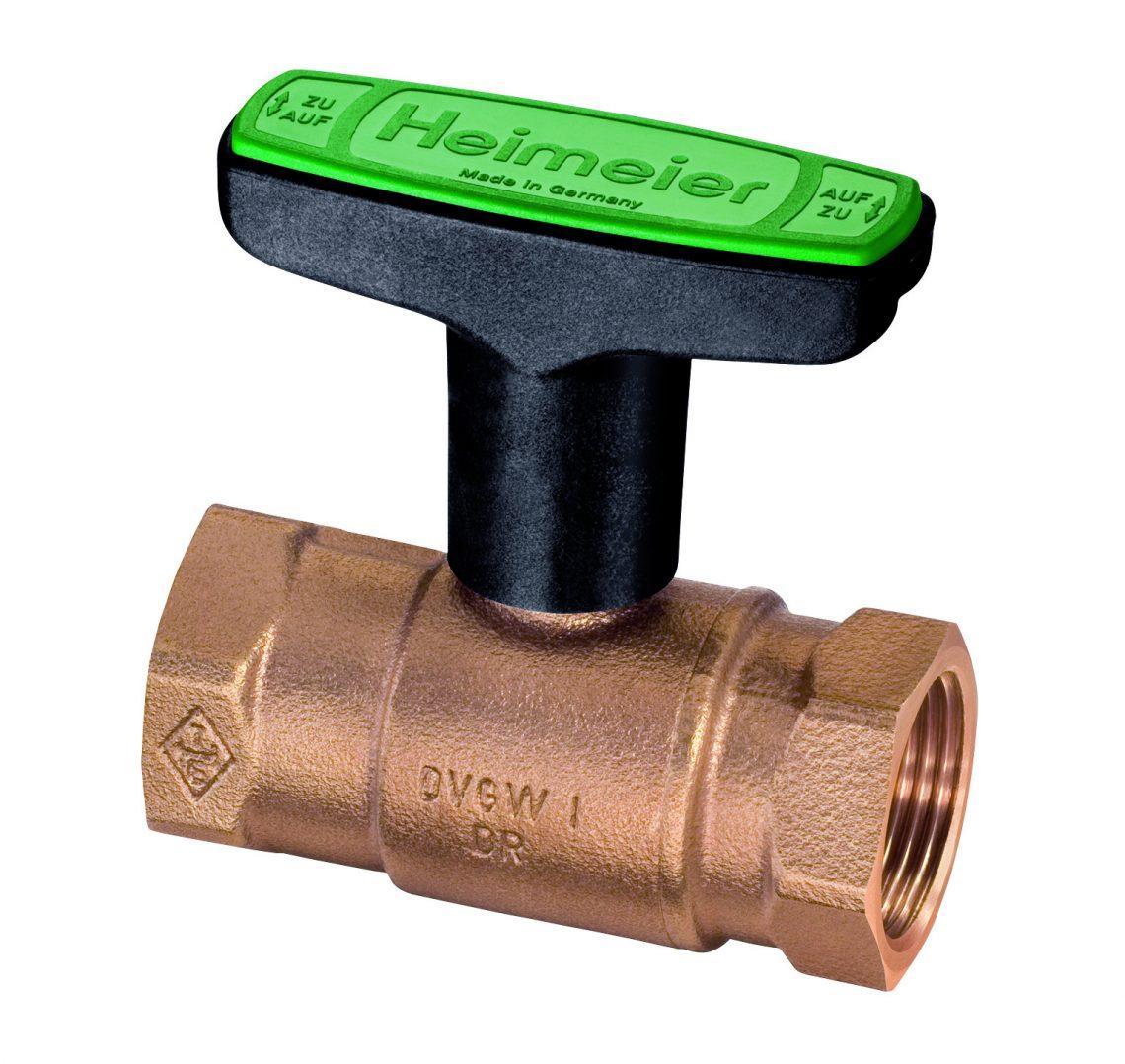

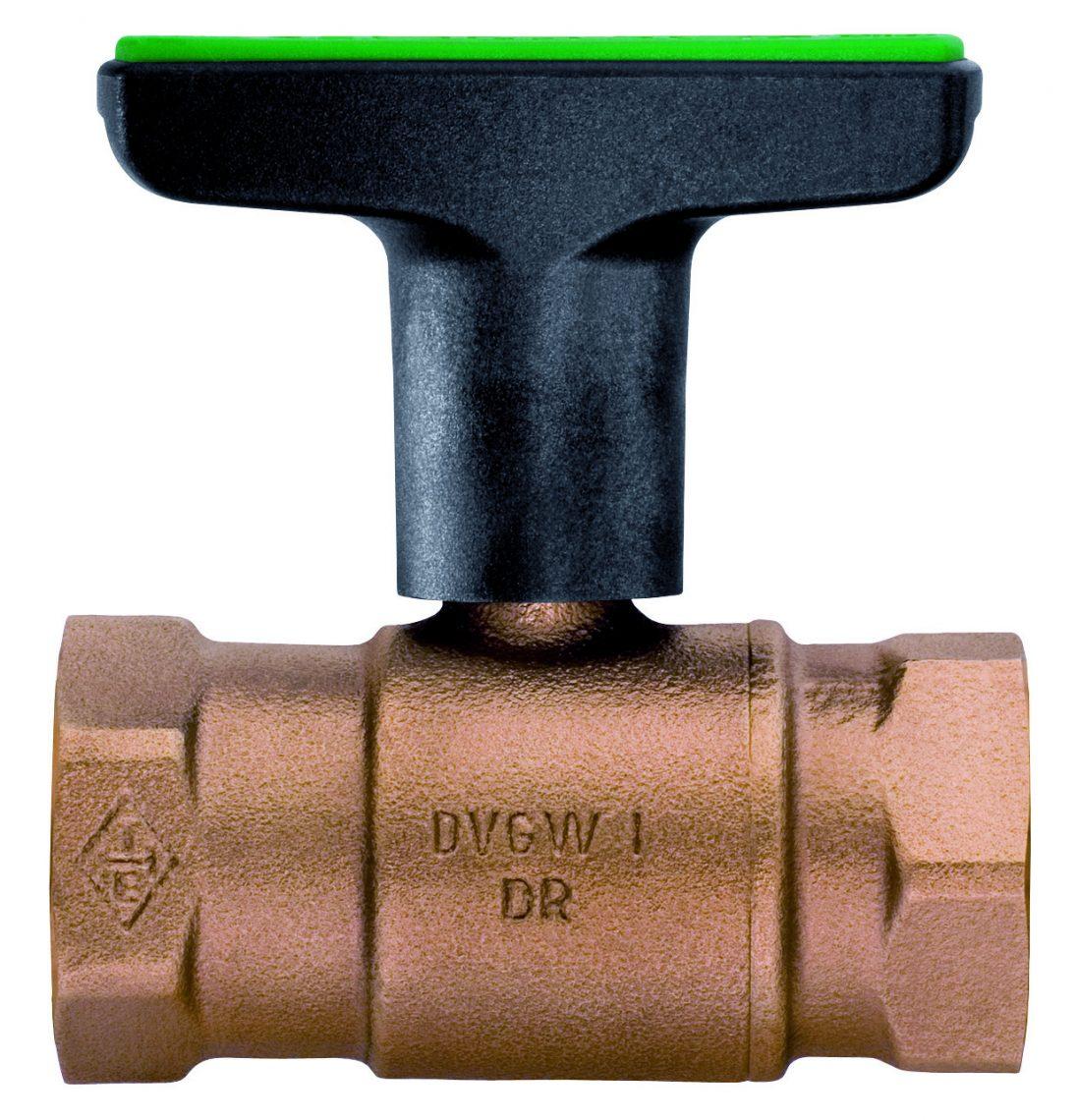

С внутренней резьбой
Подробнее
DN
D
L
l
H
h
Kvs
EAN
№ изделия
15
Rp1/2
65
81
69,9
54,0
6,0
4024052557615
0670-02.000
20
Rp3/4
75
81
72,0
55,5
14,0
4024052557714
0670-03.000
25
Rp1
90
81
74,5
58,0
25,0
4024052557813
0670-04.000
32
Rp1 1/4
95
81
78,0
61,5
42,0
4024052557912
0670-05.000
40
Rp1 1/2
100
120
111,5
92,0
65,0
4024052599417
0670-06.000
50
Rp2
118
120
116,5
97,0
100,0
4024052599516
0670-08.000
Скрыть

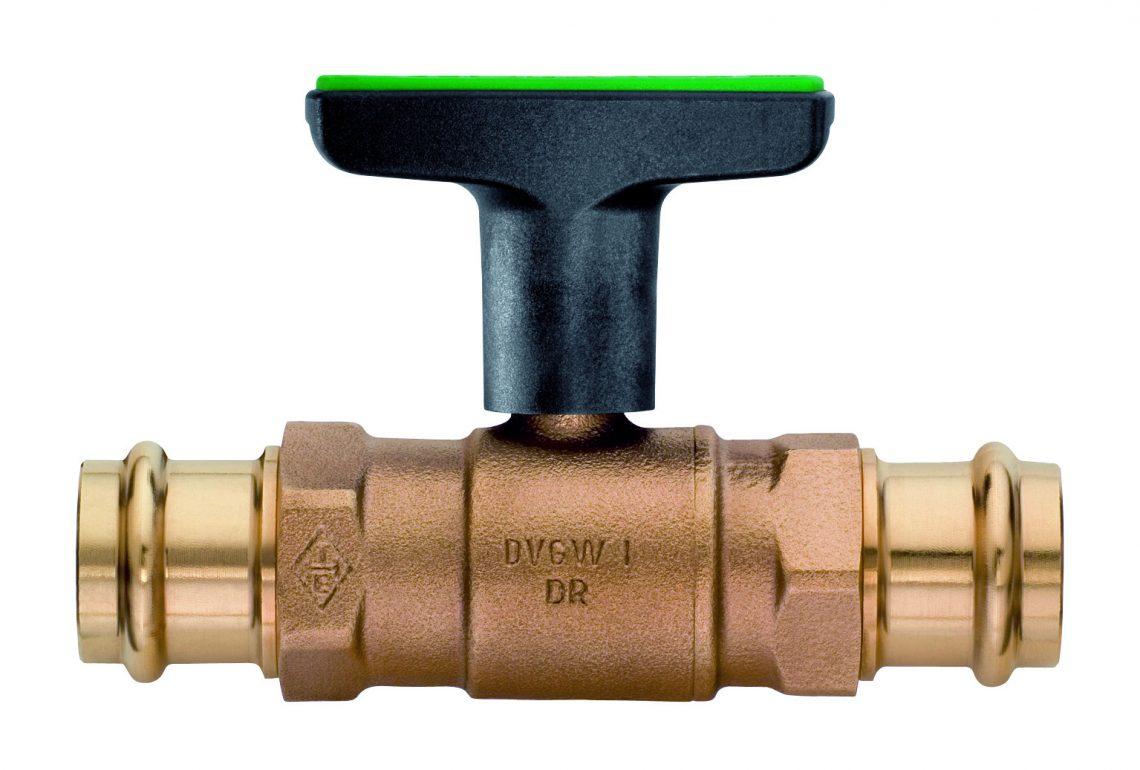

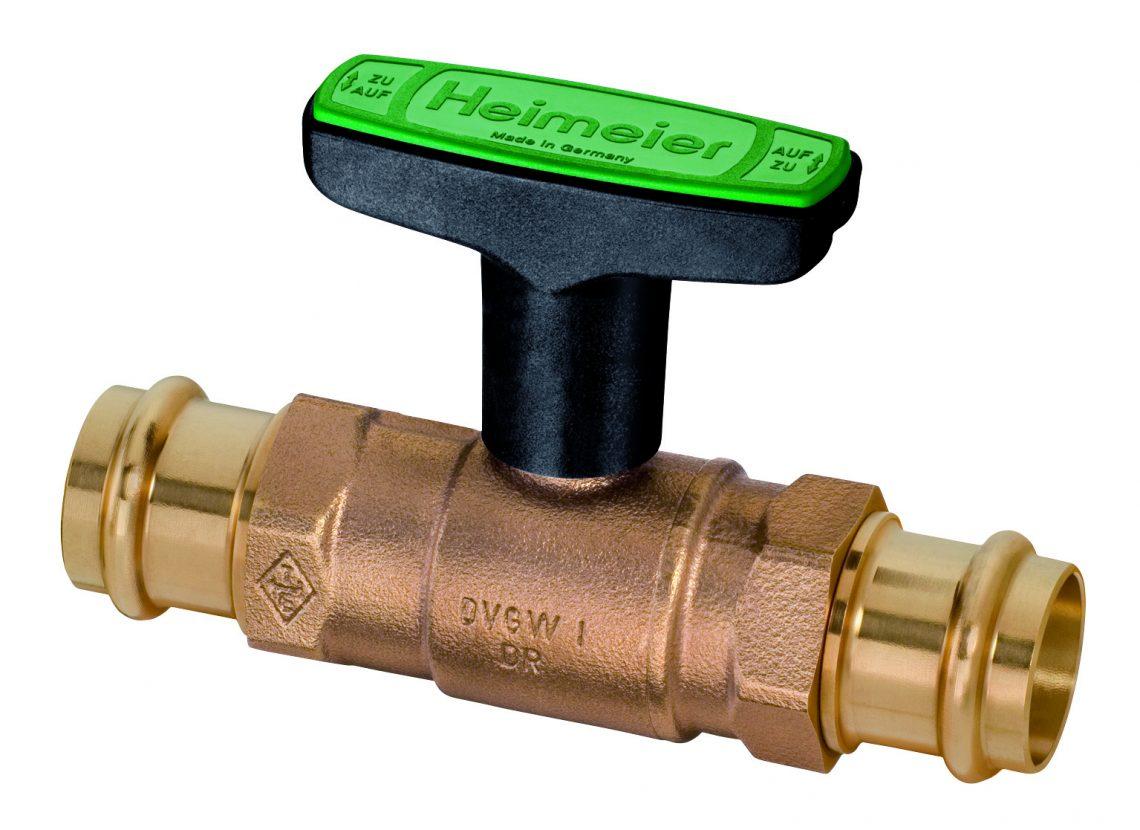

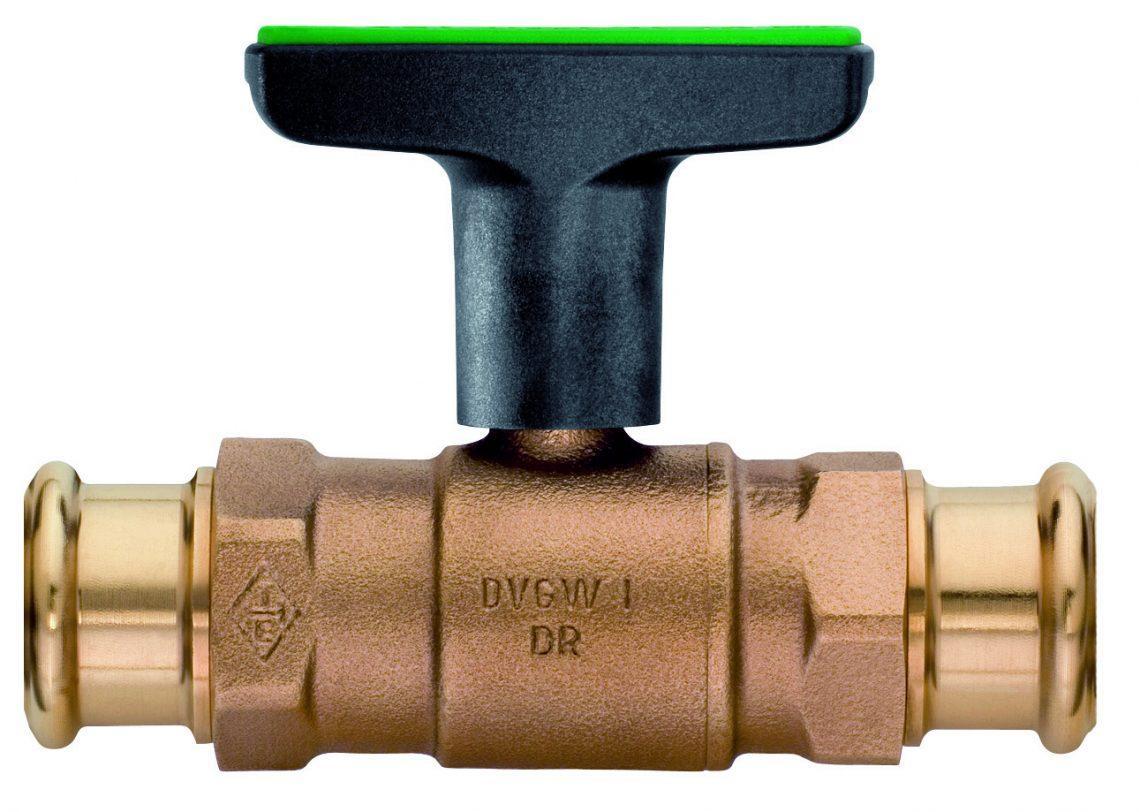

С пресс-фитингом Viega с контуром безопасности SC-Contur
Подробнее
DN
D2
L1
L2
l
H
h
Kvs
EAN
№ изделия
15
15
120
22
81
69,0
54,0
6,0
4024052558018
0672-15.000
20
22
132
23
81
72,0
55,5
14,0
4024052558117
0672-22.000
25
28
151
23
81
74,5
58,0
25,0
4024052558216
0672-28.000
32
35
157
25
81
78,0
61,5
42,0
4024052558315
0672-35.000
Скрыть
Внутренняя/внешняя резьба

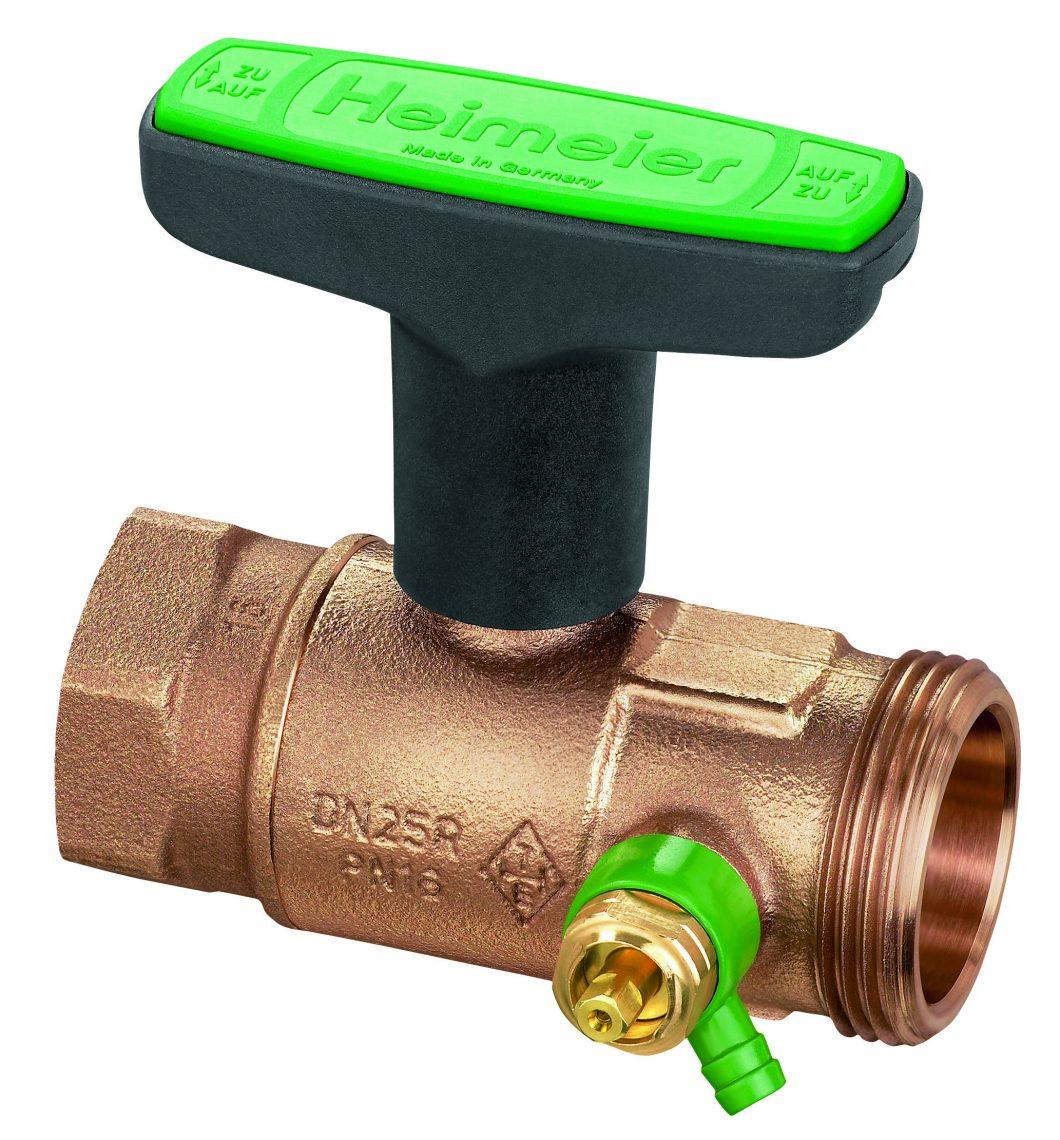

С дренажем
Подробнее
DN
D
D1
L3
l
H
h
Kvs
EAN
№ изделия
15
Rp1/2
G3/4
75
81
69,0
54,0
6,0
4024052595914
0675-02.000
20
Rp3/4
G1
82
81
72,0
55,5
14,0
4024052596010
0675-03.000
25
Rp1
G1 1/4
95
81
74,5
58,0
25,0
4024052596119
0675-04.000
32
Rp1 1/4
G1 1/2
106
81
78,0
61,5
42,0
4024052596218
0675-05.000

SW: DN 15 = 27 mm, DN 20 = 32 mm, DN 25 = 39 mm, DN 32 = 50 mm, DN 40 = 55 mm, DN 50 = 70 mm

Установочная длина L соответствует стандарту DIN 3202, часть 4, ряд M5.

Скрыть

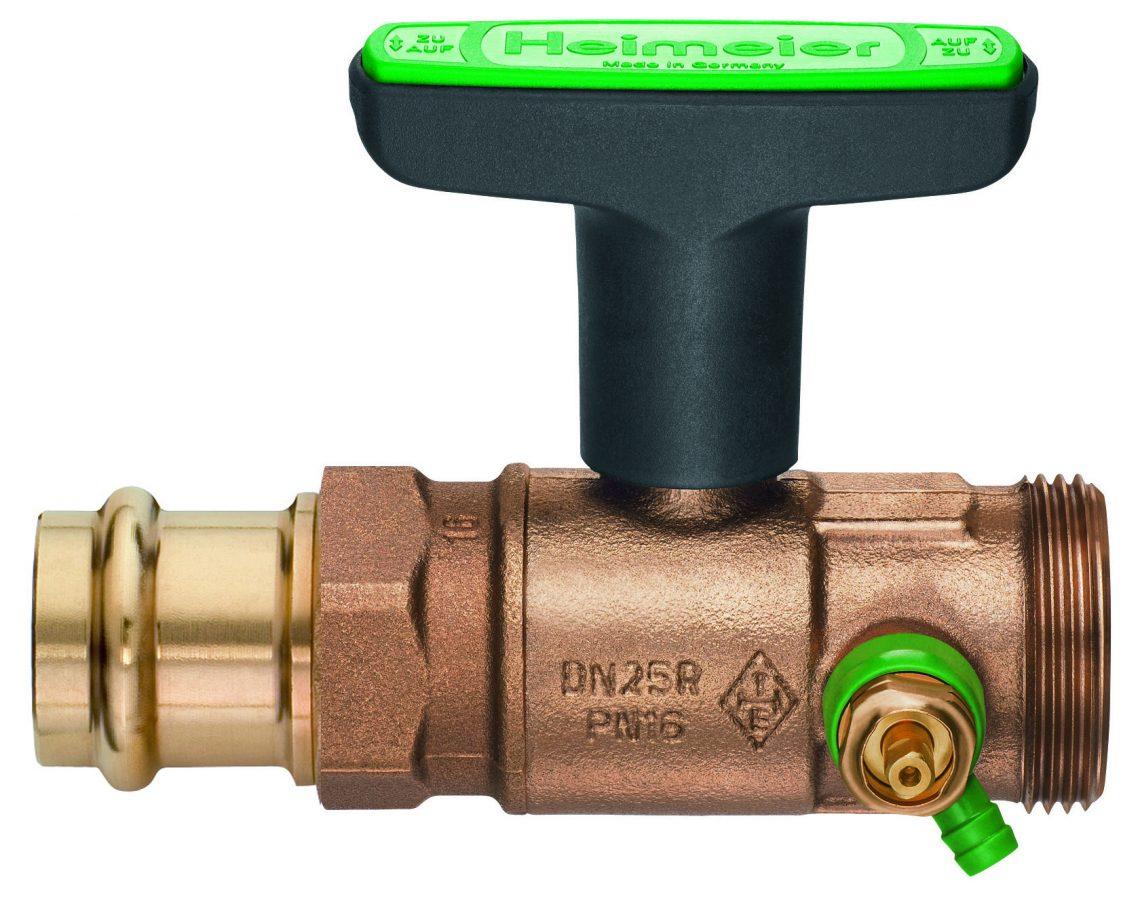

С пресс-фитингами Viega и контуром безопасности SC-Contur/внутренней резьбой
С дренажем
Подробнее
DN
D1
D2
L4
l
H
h
Kvs
EAN
№ изделия
15
G3/4
15
102
81
69,0
54,0
6,0
4024052596317
0676-15.000
20
G1
22
110
81
72,0
55,5
14,0
4024052596416
0676-22.000
25
G1 1/4
28
126
81
74,5
58,0
25,0
4024052596515
0676-28.000
32
G1 1/2
35
137
81
78,0
61,5
42,0
4024052596614
0676-35.000
Скрыть
Резьбовое соединение с патрубком соединение с патрубком
Плоский уплотнитель для шаровых кранов Globo H с наружной резьбой.
Изготовлено из бронзы.
Подробнее
L [mm]
DN Globo
EAN
№ изделия
26,5
15
R1/2
4024052599615
0675-02.350
35,5
20
R3/4
4024052599714
0675-03.350
37,5
25
R1
4024052599813
0675-04.350
43,5
32
R1 1/4
4024052599912
0675-05.350
Скрыть
Резьбовое соединение с пресс-муфтой
Пресс-фитинг Viega с контуром безопасности SC-Contur.
Плоский уплотнитель для шаровых кранов Globo H с наружной резьбой.
Изготовлено из бронзы.
Подробнее
L [мм]
DN Globo
Ø
EAN
№ изделия
34
15
15
4024052600519
0675-15.356
39
20
22
4024052600618
0675-22.356
44
32
35
4024052600816
0675-35.356
Скрыть

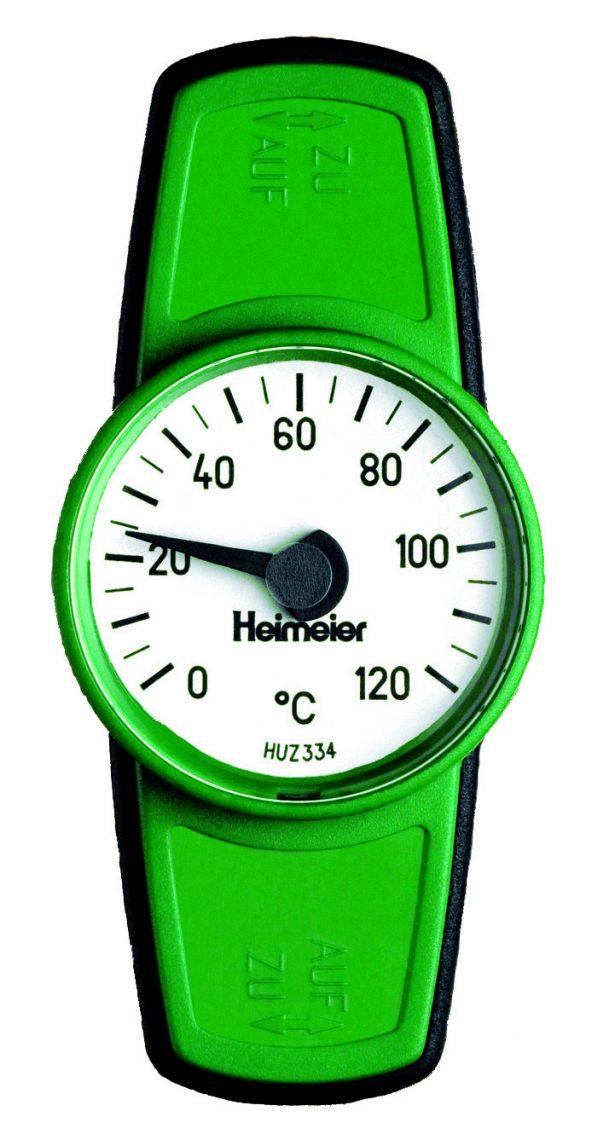

Термометр
устанавливается вместо красного закрывающего колпачка.
Диапазон температур от 0 °C до 120 °C.
Подробнее
EAN
№ изделия
Красный
4024052423316
0600-00.380
Синий
4024052460618
0600-01.380
Скрыть
Сменная рукоятка
Плоский уплотнитель для шаровых кранов Globo H с наружной резьбой.
Изготовлено из латуни.
Подробнее
Для
DN
EAN
№ изделия
Globo H, P, P-S, D
10-32
4024052123612
0600-03.520
Скрыть

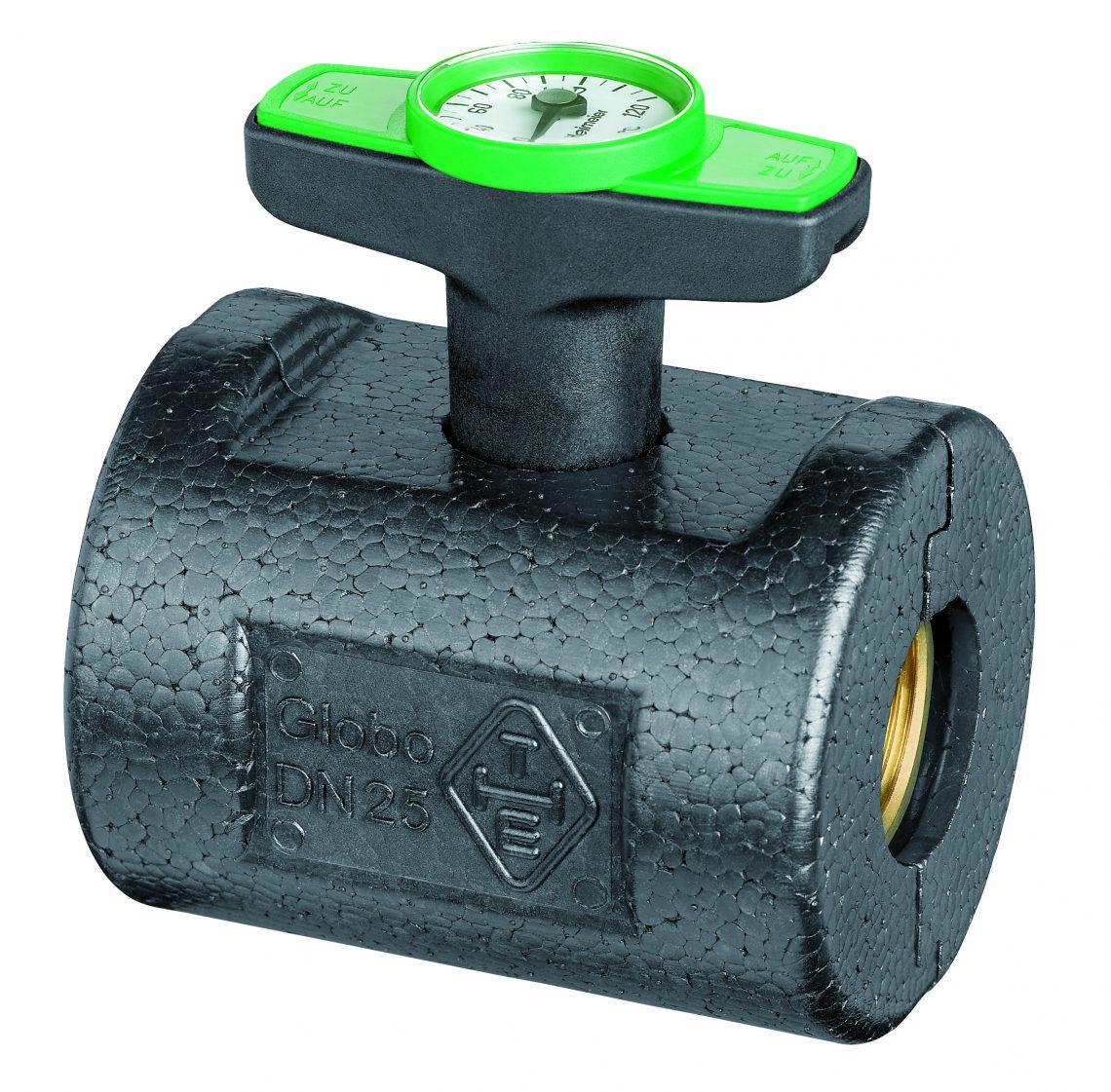

Теплоизолирующий кожух
изготовленный из полипропилена с пенным наполнителем ЕРР.
Класс пожаробезопасности B2.
Подробнее
DN Globo
EAN
№ изделия
Without drain-off
15
4024052575015
0670-02.553
20
4024052575114
0670-03.553
25
4024052575213
0670-04.553
32
4024052575312
0670-05.553
40
4024052599219
0670-06.553
50
4024052599318
0670-08.553
Скрыть
