Ограничитель температуры обратного потока теплоносителя с и без предварительной настройки

Ограничитель температуры теплоносителя предназначен для насосных систем, устанавливается на обратной подводке, например, к отопительному прибору, на выходе из контура напольного отопления, тем самым выполняя функцию ограничения температуры.

Ключевые особенности

  • Модели с преднастройкой и автоматическим ограничителем расхода (AFC)
  • Корпус клапана изготовлен из коррозионно-устройчивой бронзы
  • Шток из нержавеющей стали с двойным кольцевым уплотнением
  • Внешнее уплотнительное кольцо может быть заменено под давлением
  • Клипсы для блокировки или ограничения настройки
Технические характеристики

Область применения:

Системы отопления

Функции:

Ограничение температуры в обратном трубопроводе.
Автоматическое ограничение расхода с клапаном Eclipse.
Бесступенчатая точная предварительная настройка с клапаном V-exact II.
Закрытие.
Температурный диапазон ограничен с обеих сторон и может быть заблокирован с помощью запорных клипс.

Поведение регулирования:

Пропорциональный контроль, без вспомогательной энергии.

Диапазон размеров:

DN 15

Номинальное давление:

PN 10

Температура:

Макс. рабочая температура: 120°C
Мин. рабочая температура: 2°C

Максимальная температура датчика:

60° C

Удельное расширение:

0.10 мм/K,
Ограничитель хода клапана

Диапазон расхода Eclipse:

Расход может быть предварительно настроен в следующем диапазоне: 10-150 л/ч.
Заводская настройка: Настройка для заполнения системы.
(Максимальный расход qmN при 10 kPa согласно EN 215: 115 л/ч)

Перепад давления (ΔpV) Eclipse:

Макс. перепад давления:
60 кПа (<30 dB(A))
Мин. перепад давления:
10 – 100 л/ч = 10 кПа
100 – 150 л/ч = 15 кПа

Материал:

Термостатическая головка RTL:
ABS, PA6.6GF30, латунь, сталь,
Термостат заполнен расширяемой жидкостью.

Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, PPS
Шток: Шток из стали Niro с уплотнением. Наружное уплотнительное кольцо можно заменить под давлением.

Обработка поверхностей:

Корпус клапана и фитинги покрыты никелем.

Маркировка:

THE, стрелка указывающая направления потока, DN, II+ -обозначение.

Цвет:

Белый RAL 9016

Соединение:

Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15). При помощи компрессионных фитингов клапаны с наружной резьбой могут соединяться с пластиковой трубой.

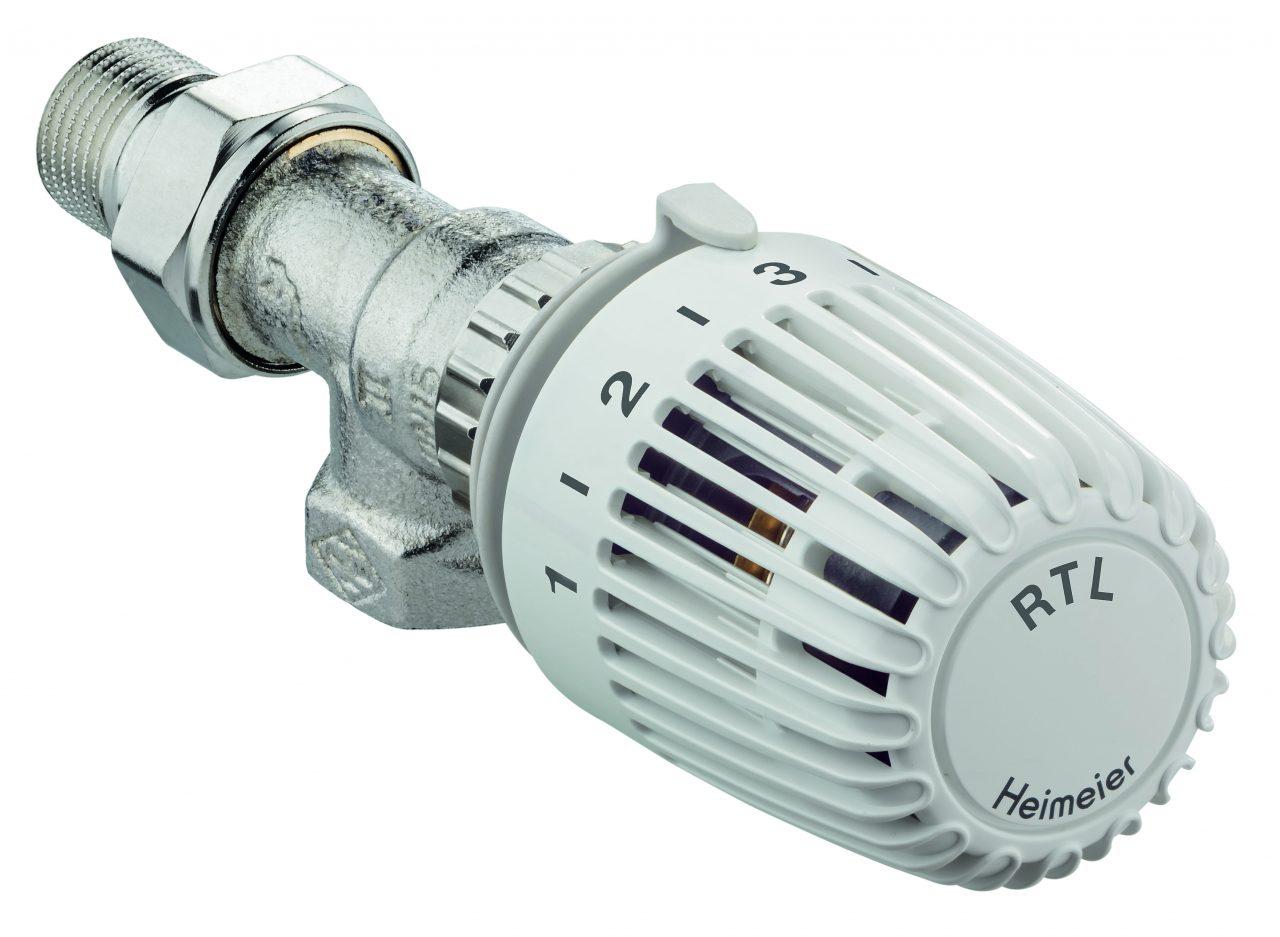

Угловая модель
Подробнее
DN
D
d2
l3
l4
H1
Диапазон расхода
[л/ч]
EAN
№ изделия
15 (1/2″)
Rp1/2
R1/2
29
58
21,5
10-150
4024052931712
9113-02.000
Скрыть

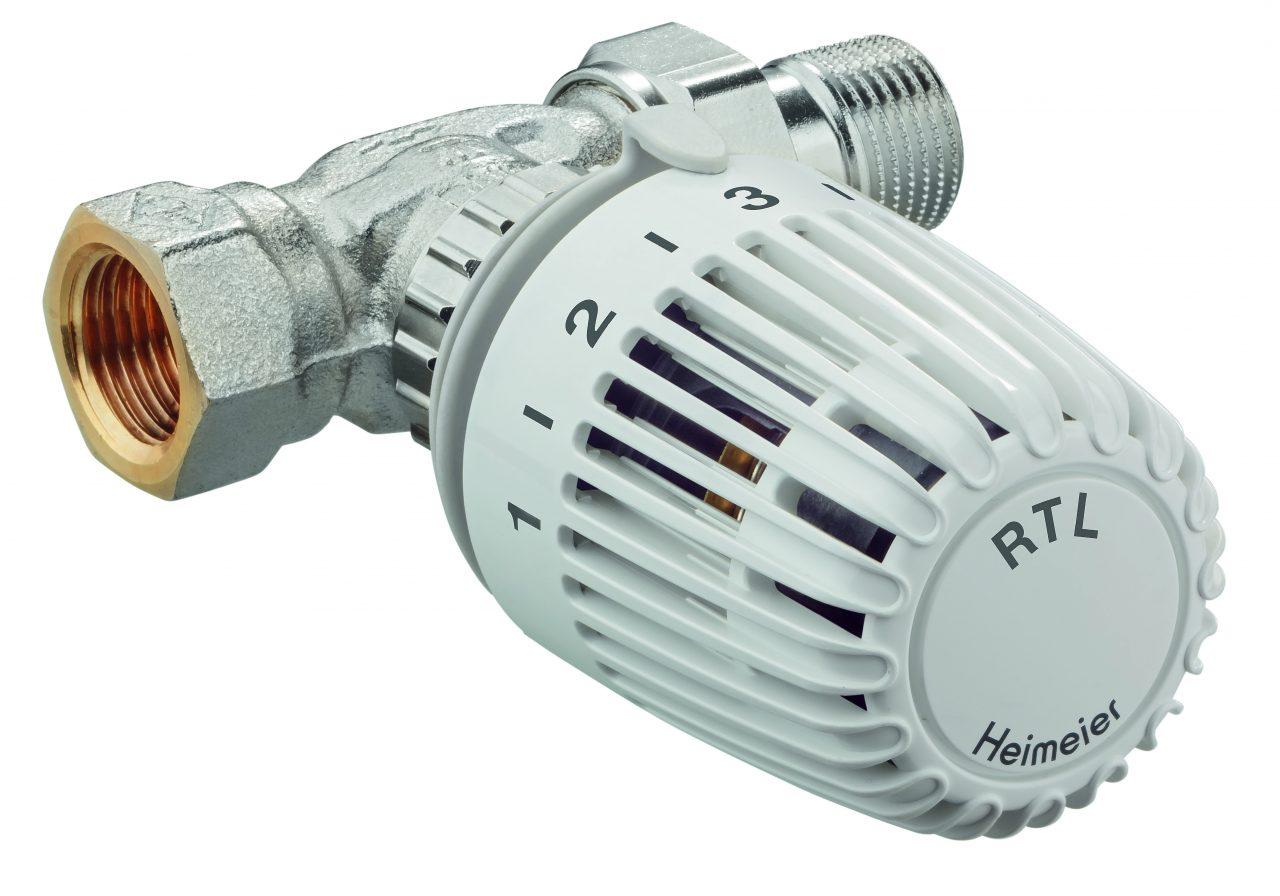

Проходная модель
Подробнее
DN
D
d2
l1
l2
H2
Диапазон расхода
[л/ч]
EAN
№ изделия
15 (1/2″)
Rp1/2
R1/2
66
95
21,5
10-150
4024052931910
9114-02.000
Скрыть
RTL Термостатическая головка для ограничителя температуры обратного потока теплоносителя
Белый RAL 9016. C тепловым адаптером специально для радиаторных термостатических клапанов
Подробнее
Диапазон настройки
EAN
№ изделия
0 °C – 50 °C
4024052595112
6510-00.500
Скрыть
Угловая модель
C предварительной настройкой (V-exact II)
Подробнее
DN
D
d2
l3
l4
H1
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
15 (1/2″)
Rp1/2
R1/2
29
58
21,5
0,025 – 0,670
0,86
4024052899111
9103-02.000
Скрыть
Проходная модель
C предварительной настройкой (V-exact II)
Подробнее
DN
D
d2
l1
l2
H2
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
15 (1/2″)
Rp1/2
R1/2
66
95
21,5
0,025 – 0,670
0,86
4024052899319
9104-02.000
Скрыть
RTL Термостатическая головка для ограничителя температуры обратного потока теплоносителя
Белый RAL 9016. C тепловым адаптером специально для радиаторных термостатических клапанов
Подробнее
Диапазон настройки
EAN
№ изделия
0 °C – 50 °C
4024052595112
6510-00.500
Скрыть
Угловая модель
Подробнее
Присоединение
Kvs
EAN
№ изделия
R1/2
2,00
4024052285716
9173-02.800
Скрыть
Угловая модель
Подробнее
Присоединение
Kvs
EAN
№ изделия
G3/4
2,00
4024052285013
9153-02.800
Скрыть
Проходная модель
Подробнее
Присоединение
Kvs
EAN
№ изделия
R1/2
2,00
4024052285914
9174-02.800
Скрыть
Проходная модель
Подробнее
Присоединение
Kvs
EAN
№ изделия
G3/4
2,00
4024052285112
9154-02.800

*) SW1: 27 mm; SW2: 30 mm

Значения H1 и H2 – расстояние от оси клапана до края термостатической вставки.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

Внимание: корпус и сенсор ограничителя температуры обратного потока RTL без преднастройки специально сконструирован. Корпус термостатического клапана не может быть использован.

Скрыть
Eclipse с автоматическим контролем расхода
для термостатических клапанов с маркировкой II+, с 2015 года.
Подробнее
Модифицированные/сменные вставки
для DN
EAN
№ изделия
10, 15, 20
4024052940912
3930-02.300
Скрыть
V-exact II с плавной предварительной настройкой
Для термостатических клапанов с маркировкой II, выпущенных с 2012 года и II+обозначением, с 2015
Подробнее
Модифицированные/сменные вставки
для DN
EAN
№ изделия
10, 15, 20
4024052841417
3700-02.300
Скрыть
Клапаны V-exakt с точной предварительной настройкой
для термостатических клапанов с выпуклой маркировкой, с 1994 г. до 01.01.2012 г.
С желтой этикеткой. Так же подходит для обратного направления потока.
Подробнее
Модифицированные/сменные вставки
для DN
EAN
№ изделия
10, 15
4024052737611
3502-24.300
(также для клапанов DN 20 V-exakt)

Примечание: после модернизации на термостатическую вставку с преднастройкой необходимо использовать соответствующую термостатическую головку RTL 6510-00.500.

Скрыть
Тепловой адаптер
для термостатической головки RTL
Подробнее
EAN
Article No
4024052952113
6510-00.433
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с внутренней резьбой Rp1/2.
Уплотнение металл-металл. Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
15
4024052175017
2201-15.351
16
4024052175116
2201-16.351
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
12
4024052214211
3831-12.351
14
4024052214310
3831-14.351
15
4024052214617
3831-15.351
16
4024052214914
3831-16.351
18
4024052215218
3831-18.351
Скрыть
Опорная втулка
Для медных или стальных тонкостенных труб с толщиной стенки 1 мм.
Латунь.
Подробнее
Ø трубы
L
EAN
№ изделия
12
25,0
4024052127016
1300-12.170
15
26,0
4024052127917
1300-15.170
16
26,3
4024052128419
1300-16.170
18
26,8
4024052128815
1300-18.170
Скрыть
Компрессионный фитинг
для медных и тонкостенных стальных труб согласно DIN EN 1057/10305-1/2 и нержавеющей трубы.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Мягкое уплотнение, макс. 95°C.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
15
4024052515851
1313-15.351
18
4024052516056
1313-18.351
Скрыть
Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
12×1,1
4024052136018
1315-12.351
14×2
4024052134618
1311-14.351
16×1,5
4024052136117
1315-16.351
16×2
4024052134816
1311-16.351
17×2
4024052134915
1311-17.351
18×2
4024052135110
1311-18.351
20×2
4024052135318
1311-20.351
Скрыть
Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16×2
4024052137312
1331-16.351
Скрыть
Компрессионный фитинг
Для многослойных труб согласно DIN 16836.
Соединение с внутренней резьбой Rp1/2.
Никелированная латунь.
Подробнее
Ø трубы
№ изделия
16×2
4024052138616
1335-16.351
Скрыть
Термостатическая головка RTL
запасная деталь для ограничителя температуры обратного потока RTL без преднастройки.
Подробнее
Цвет
EAN
№ изделия
белый RAL 9016
4024052275311
6500-00.500
Скрыть
Удлинитель штока для головки RTL
Никелированная латунь
Подробнее
L
EAN
№ изделия
20
4024052500215
9153-20.700
Скрыть
Термовставка для RTL
С 2012 года (маркировка на корпусе клапана). C 25 мм латунной втулкой.
Подробнее
EAN
№ изделия
4024052909711
1305-02.300
Скрыть
