Балансировочная и
регулирующая арматура

Multibox Mini

Multibox Mini разработан для децентрализованного управления температурой в системах теплого пола,теплых стен, или комбинированных систем. Компансация отклонения до 4° с каждой стороны, в случае перекоса при монтаже. Крышка со скрытыми крепежными болтами. Универсальная установка на ллюбых типах стен, благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Компактный встраиваемый блок регулирования температуры воздуха в отдельном помещении для систем напольного отопления

Multibox Mini разработан для децентрализованного управления температурой в системах теплого пола,теплых стен, или комбинированных систем. Компансация отклонения до 4° с каждой стороны, в случае перекоса при монтаже. Крышка со скрытыми крепежными болтами. Универсальная установка на ллюбых типах стен, благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.

Ключевые особенности

  • Компактная конструкция для экономии места при установке
  • Компенсация отклонения до 4° с каждой стороны в случае перекоса при монтаже короба
  • Крышка со скрытым креплением болтами
  • Универсальная установка на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой
Технические характеристики

Применение:

Для систем напольного отопления, систем «теплые стены», и комбинации систем теплый пол/радиатор.

Функции:

Multibox Mini DX:
Контроль комнатной температуры,
Преднастройка (V-exact II),
Закрытие,
Возможность спуска воздуха.
Multibox Mini RTL:
Ограничение температуры в обратном трубопроводе,
Закрытие,
Возможность спуска воздуха.

Размеры:

Корпус клапана DN 15.
Глубина установки монтажного короба для блока составляет всего лишь 60 мм.
Универсальная установка благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.
Декоративная крышка позволяет компенсировать отклонение до 4° с каждой стороны в случае перекоса при монтаже короба.
Смотрите так же раздел Pазмеры.

Номинальное давление:

PN 10

Диапазон:

Термостатическая головка DX:
6 °C – 28 °C
Ограничитель температуры обратного потока RTL:
0 °C – 50 °C

Температура:

Макс. рабочая температура: 90°C
Мин. рабочая температура: 2°C
Для всех моделей блоков Multibox Mini следует обращать внимание на то, чтобы температура в подающей линии системы была подходящей для данной конструкции системы напольного отопления.
Смотрите так же раздел указания!

Материал:

Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: латунь, PPS
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.
Пластиковые части из ABS и PA.
Термостатический элемент: термостатическая головка DX с заполненным жидкостью термостатом. Ограничитель температуры обратного трубопровода RTL.

Обработка поверхностей:

Все модели комплектуются декоративной крышкой и головкой со шкалой в белом RAL 9016.

Маркировка:

THE, стрелка направления потока, II-маркировка.

Соединение:

Соединение со стороны трубы – G3/4, с конусом, позволяющим использовать компрессионные фитинги для присоединения к полимерным, медным, стальным тонкостенным или металлополимерным трубам.

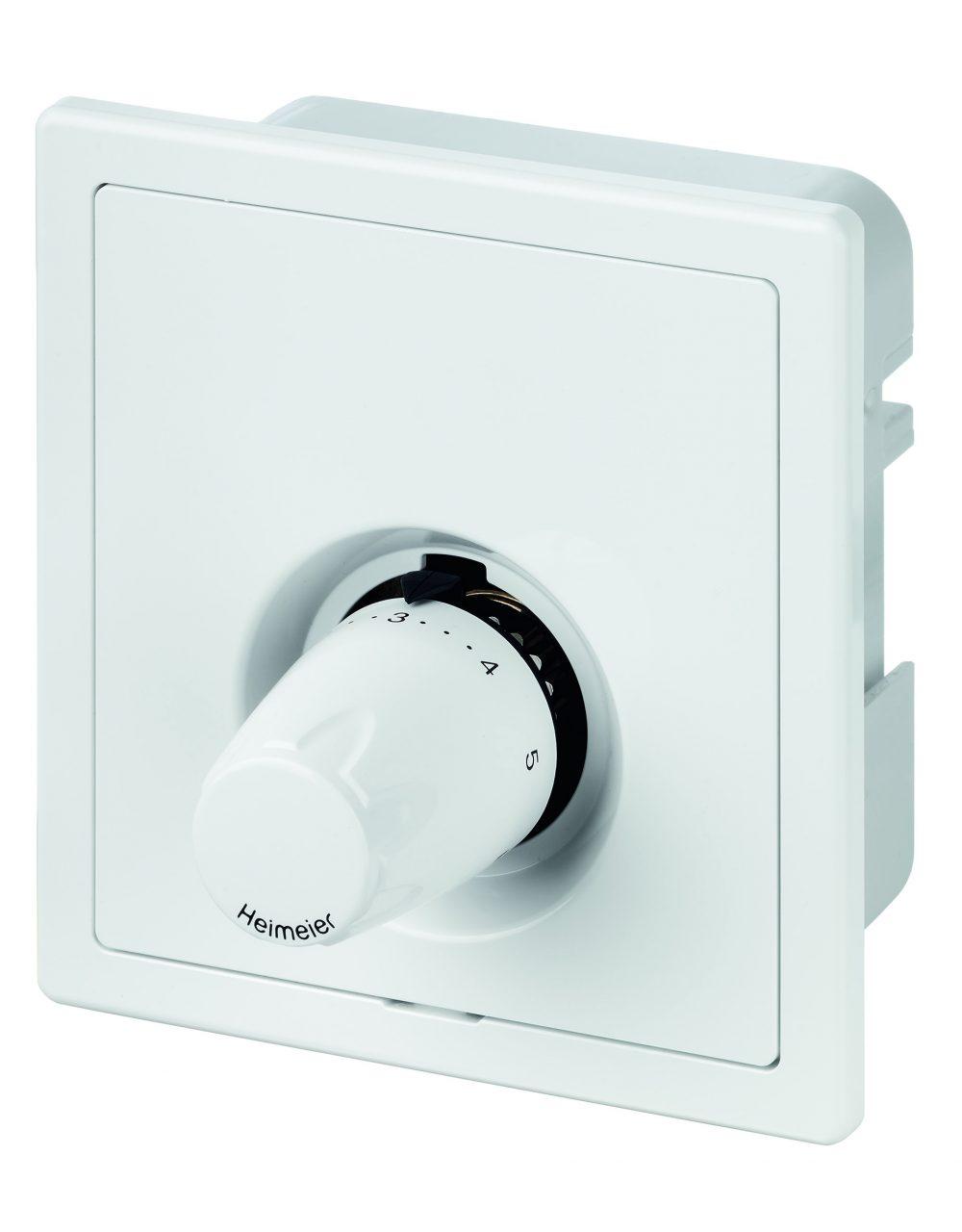

Multibox Mini DX
с термостатическим клапаном
Подробнее
Цвет
EAN
№ изделия
Декоративная крышка и термостатическая головка типа DX, цвет белый RAL 9016
4024052907311
9305-00.800
Скрыть
Multibox Mini RTL
с ограничителем температуры обратного потока (RTL)
Подробнее
Цвет
EAN
№ изделия
Декоративная крышка и термостатическая головка для RTL, цвет белый RAL 9016
4024052907410
9304-30.800
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
12
4024052214211
3831-12.351
14
4024052214310
3831-14.351
15
4024052214617
3831-15.351
16
4024052214914
3831-16.351
18
4024052215218
3831-18.351
Скрыть
Опорная втулка
Для медных или стальных тонкостенных труб с толщиной стенки 1 мм.
Латунь.
Подробнее
Ø трубы
L
EAN
№ изделия
12
25,0
4024052127016
1300-12.170
15
26,0
4024052127917
1300-15.170
16
26,3
4024052128419
1300-16.170
18
26,8
4024052128815
1300-18.170
Скрыть
Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
12×1,1
4024052136018
1315-12.351
14×2
4024052134618
1311-14.351
16×1,5
4024052136117
1315-16.351
16×2
4024052134816
1311-16.351
17×2
4024052134915
1311-17.351
18×2
4024052135110
1311-18.351
20×2
4024052135318
1311-20.351
Скрыть
Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16×2
4024052137312
1331-16.351
Скрыть
Удлинитель штока для термостатической головки типа К в блоках Multibox Eclipse К и Multibox Eclipse K-RTL
используется при превышении максимальной глубины установки.
Подробнее
L [мм]
EAN
№ изделия
Никелированная латунь
20
4024052528813
2201-20.700
30
4024052528912
2201-30.700
Пластик черного цвета
15
4024052553310
2001-15.700
30
4024052165018
2002-30.700
Скрыть
Удлинитель штока для термостатической головки RTL в блоке Multibox Eclipse RTL
используется при превышении максимальной глубины установки.
Никелированная латунь.
Подробнее
L
EAN
№ изделия
20
4024052500215
9153-20.700
Скрыть
V-exact II замена вставки для Multibox K и Multibox K-RTL с 08.2013
Для клапанов с маркировкой - II
Подробнее
EAN
№ изделия
4024052841417
3700-02.300
Скрыть
Термовставка для Multibox Mini RTL с 08.2013
Для клапанов с маркировкой - II
Подробнее
EAN
№ изделия
4024052909711
1305-02.300
Скрыть
V-exact II замена вставки для Multibox Mini DX с 08.2013
Для клапанов с маркировкой - II
Подробнее
EAN
№ изделия
4024052841417
3700-02.300
Скрыть
