Балансировочная и
регулирующая арматура

Multibox Eclipse

Multibox Eclipse применяется для индивидуального регулирования комнатной температуры или ограничения максимальной температуры в обратном трубопроводе циркуляционного кольца контура напольного отопления. Встраиваемый ограничитель расхода обеспечивает требуемый расход. Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба. Универсальное крепление на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Встраиваемый индивидуальный регулятор температуры с автоматическим ограничителем расхода для напольного отопления

Multibox Eclipse применяется для индивидуального регулирования комнатной температуры или ограничения максимальной температуры в обратном трубопроводе циркуляционного кольца контура напольного отопления. Встраиваемый ограничитель расхода обеспечивает требуемый расход. Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба. Универсальное крепление на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.

Ключевые особенности

Встроенный ограничитель расхода

устраняет перерасходы

Простая процедура настройки расхода вне зависимости от отопительной нагрузки

Для различных тепловых нагрузок

Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба

Универсальная установка на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой

Технические характеристики

Применение:

Для систем напольного отопления, систем «теплые стены», и комбинации систем теплый пол/радиатор.

Функции:

Multibox Eclipse K:
Индивидуальное регулирование комнатной температуры,
Автоматическое ограничение расхода,
Закрытие,
Удаление воздуха
Multibox Eclipse RTL:
Ограничение максимальной температуры в обратном трубопроводе,
Автоматическое ограничение расхода,
Закрытие,
Удаление воздуха
Multibox Eclipse K-RTL:
Индивидуальное регулирование комнатной температуры,
Ограничение максимальной температуры в обратном трубопроводе,
Автоматическое ограничение расхода,
Закрытие,
Удаление воздуха

Размеры:

Клапан DN 15.
Монтажная глубина – 60 мм.
Универсальная установка на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.
Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба.

Номинальное давление:

PN 10

Диапазон:

Термостатическая головка K: 6°C – 28°C
Ограничитель температуры «обратки» RTL: 0°C – 50°C

Рабочая температура:

Max. рабочая температура: 90°C
Min. Рабочая температура: 2°C
Для всех моделей Multibox убедитесь, что температура в подающем трубопроводе системы допустима для систем напольного отопления.
Смотрите также Указания!

Диапазон расхода:

Расход может быть предварительно настроен в следующем диапазоне: 10-150 л/ч.
Заводская настройка: Настройка для заполнения системы.

Перепад давления (ΔpV):

Макс. перепад давления:
60 кПа (<30 dB(A))
Мин. перепад давления:
10 – 100 л/ч = 10 кПа
100 – 150 л/ч = 15 кПа

Материал:

Корпус клапана: коррозионно-стойкая бронза
Кольцевое уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Термостатическая вставка: Латунь, PPS
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.
Пластиковые части из ABS и PA.
Сенсорный элемент: Термостатическая головка K оснащена встроенным жидкостным датчиком. Ограничитель температуры обратного потока (RTL) оснащен элементом с расширяемой жидкостью.

Обработка поверхностей:

Все модели комплектуются декоративной крышкой и головкой со шкалой в белом RAL 9016 или хромированном исполнении.

Маркировка:

THE, стрелка направления потока, II+ -маркировка.

Соединение:

Соединение со стороны трубы – G3/4″, с конусом, позволяющим использовать компрессионные фитинги для присоединения к полимерным, медным, стальным тонкостенным или металлополимерным трубам.

Multibox Eclipse K
с термостатическим клапаном
Подробнее
Цвет
EAN
№ изделия
Декоративная крышка и термостатическая головка типа К, цвет белый RAL 9016
4024052902415
9318-00.800
Скрыть

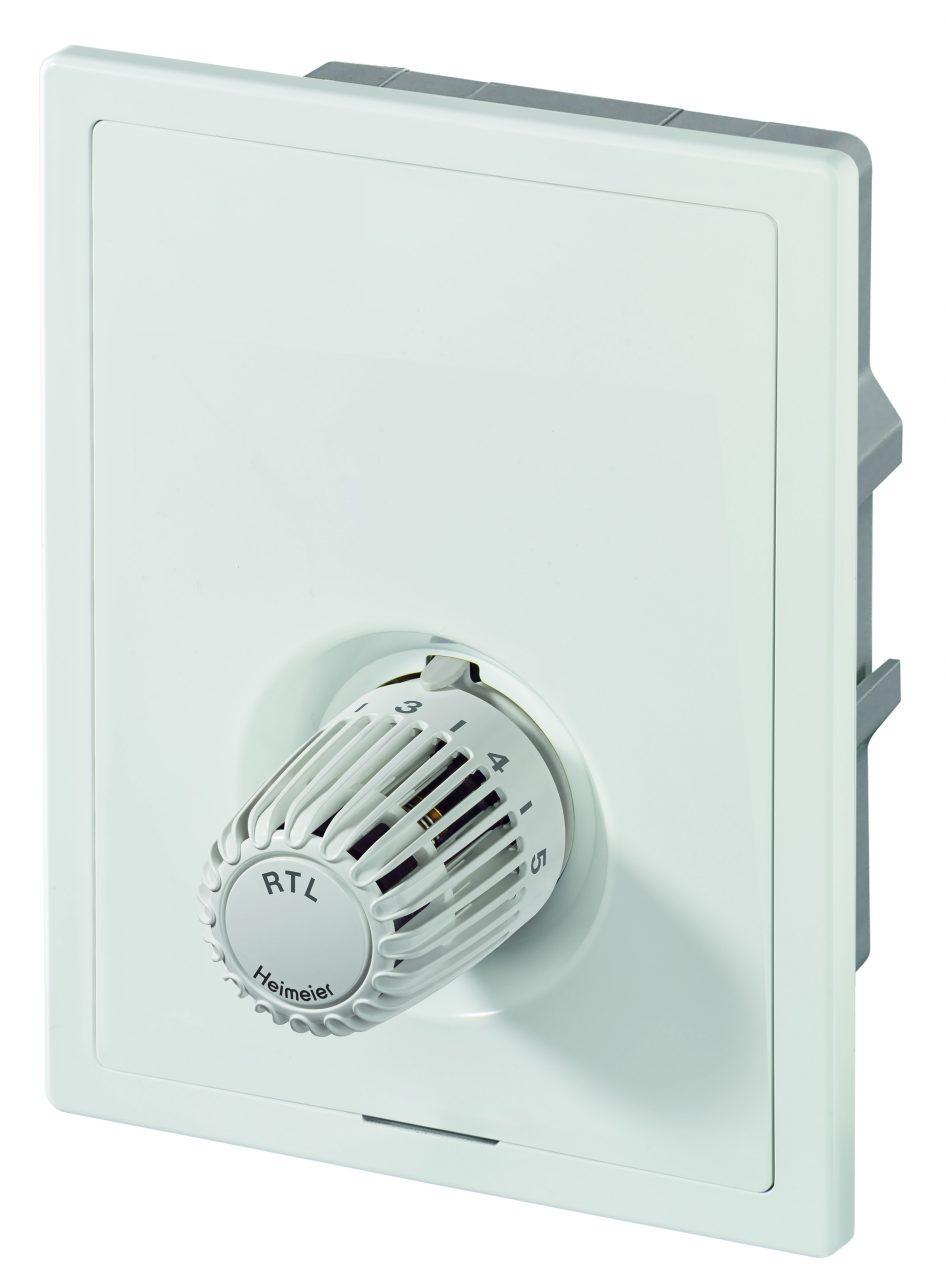

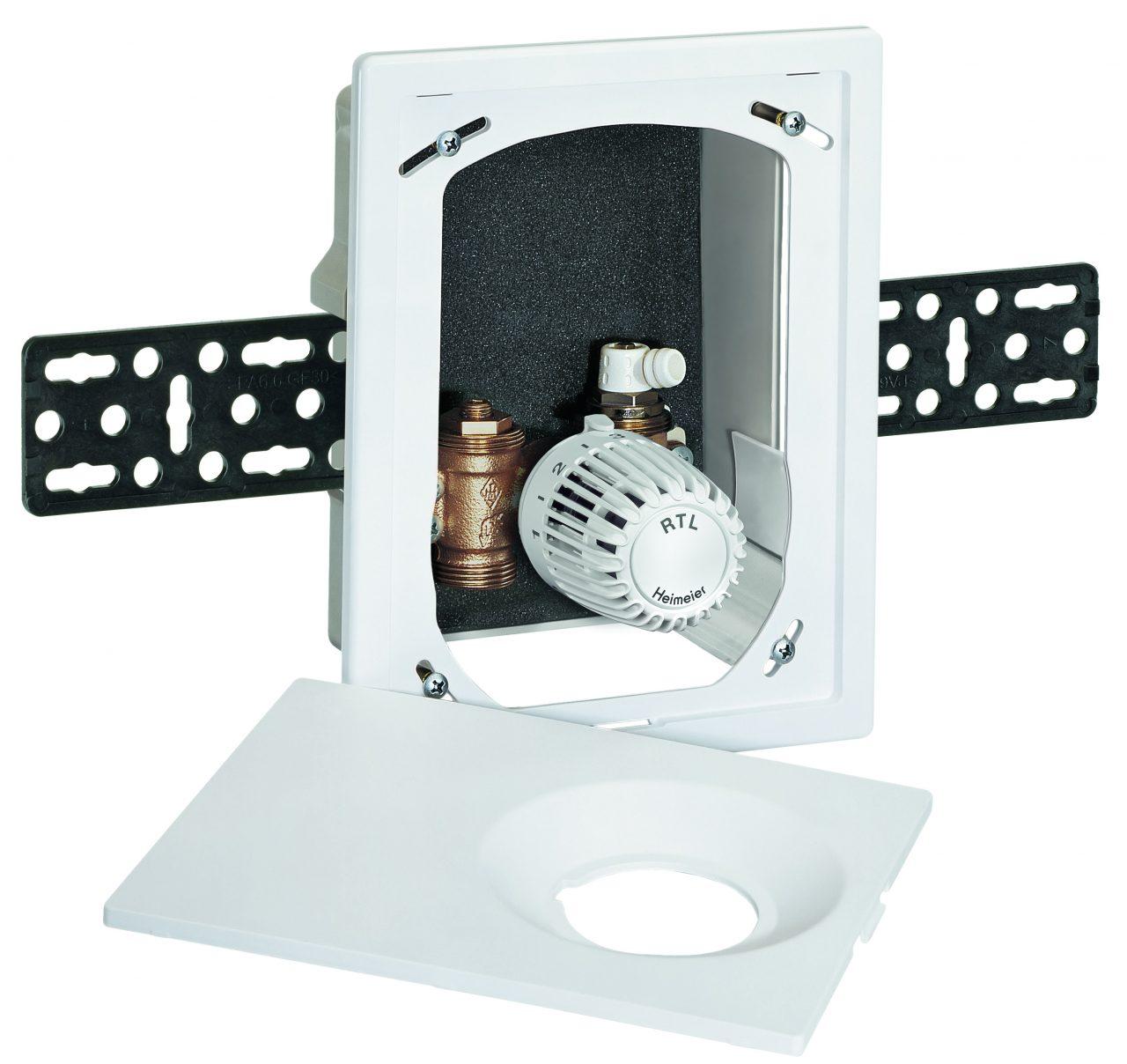

Multibox Eclipse RTL
с ограничителем температуры обратного потока (RTL)
Подробнее
Цвет
EAN
№ изделия
Декоративная крышка и термостатическая головка для RTL, цвет белый RAL 9016
4024052902514
9319-00.800
Скрыть

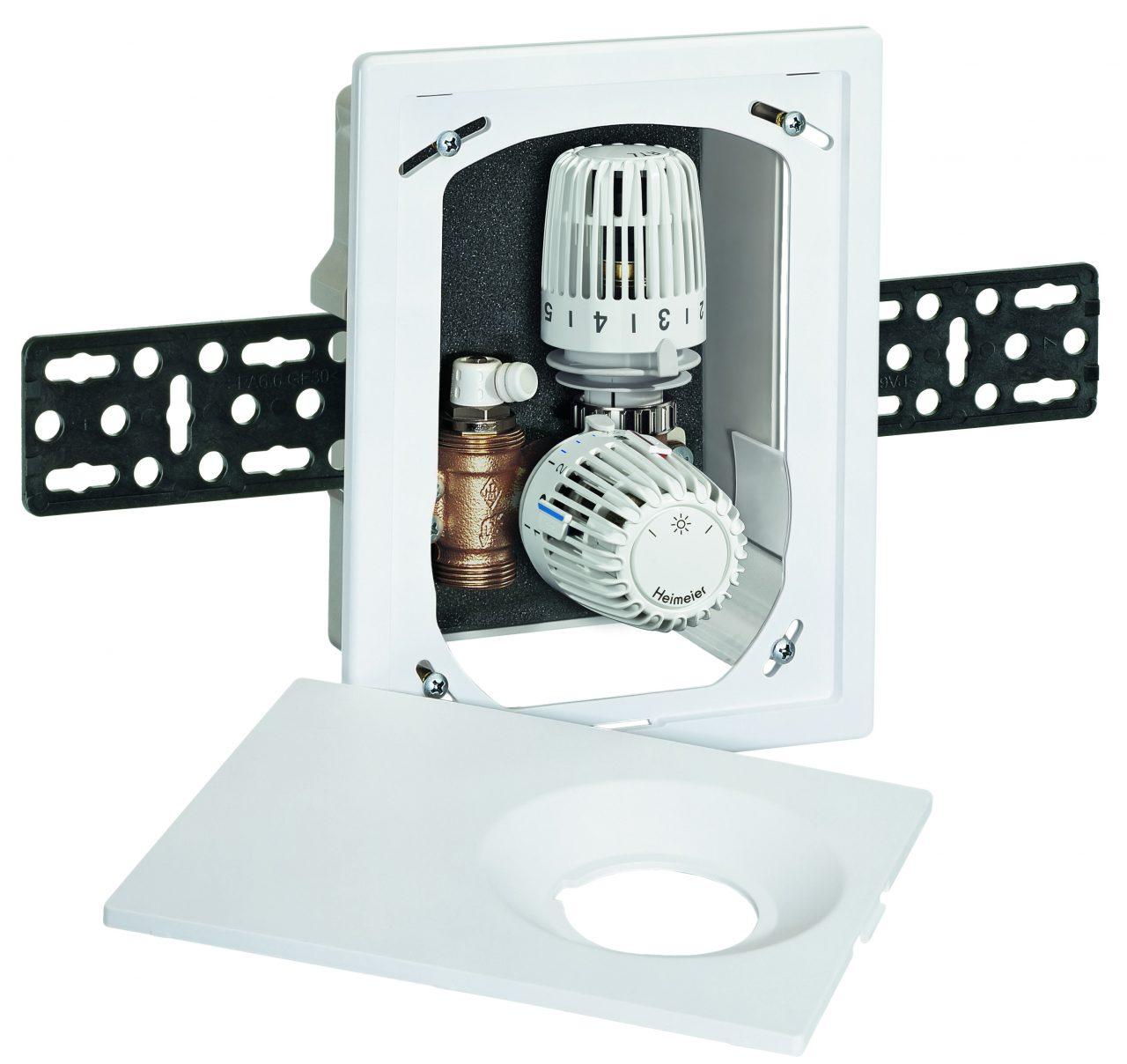

Multibox Eclipse K-RTL
с термостатическим клапаном и ограничителем температуры обратного потока (RTL)
Подробнее
Цвет
EAN
№ изделия
Декоративная крышка и термостатическая головка типа К, цвет белый RAL 9016
4024052902316
9317-00.800
Скрыть
Ключ для настройки
Eclipse. Оранжевого цвета.
Подробнее
EAN
№ изделия
4024052937714
3930-02.142
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
12
4024052214211
3831-12.351
14
4024052214310
3831-14.351
15
4024052214617
3831-15.351
16
4024052214914
3831-16.351
18
4024052215218
3831-18.351
Скрыть
Опорная втулка
Для медных или стальных тонкостенных труб с толщиной стенки 1 мм.
Латунь.
Подробнее
Ø трубы
L
EAN
№ изделия
12
25,0
4024052127016
1300-12.170
15
26,0
4024052127917
1300-15.170
16
26,3
4024052128419
1300-16.170
18
26,8
4024052128815
1300-18.170
Скрыть
Компрессионный фитинг
для медных и тонкостенных стальных труб согласно DIN EN 1057/10305-1/2 и нержавеющей трубы.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Мягкое уплотнение, макс. 95°C.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
15
4024052515851
1313-15.351
18
4024052516056
1313-18.351
Скрыть
Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
12×1,1
4024052136018
1315-12.351
14×2
4024052134618
1311-14.351
16×1,5
4024052136117
1315-16.351
16×2
4024052134816
1311-16.351
17×2
4024052134915
1311-17.351
18×2
4024052135110
1311-18.351
20×2
4024052135318
1311-20.351
Скрыть
Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16×2
4024052137312
1331-16.351
Скрыть
Удлинитель штока для термостатической головки типа К в блоках Multibox Eclipse К и Multibox Eclipse K-RTL
используется при превышении максимальной глубины установки.
Подробнее
L [мм]
EAN
№ изделия
Никелированная латунь
20
4024052528813
2201-20.700
30
4024052528912
2201-30.700
Пластик черного цвета
15
4024052553310
2001-15.700
30
4024052165018
2002-30.700
Скрыть
Удлинитель штока для термостатической головки RTL в блоке Multibox Eclipse RTL
используется при превышении максимальной глубины установки.
Никелированная латунь.
Подробнее
L
EAN
№ изделия
20
4024052500215
9153-20.700
Скрыть
Замена термостатической вставки
с автоматическим ограничителем расхода для Eclipse.
Подробнее
EAN
№ изделия
4024052940912
3930-02.300
Скрыть
Термостатическая головка RTL специально для клапана Multibox Eclipse RTL с температурным контролем обратного потока
Белая RAL 9016.
Подробнее
Диапазон настройки
EAN
№ изделия
0 °C – 50 °C
4024052595112
6510-00.500
Скрыть
Термовставка для RTL и термостатическая головка для RTL
специально для переоснащения блоков Multibox K/Multibox AFC K и Multibox K-RTL/Multibox AFC K-RTL.
Подробнее
EAN
№ изделия
Термовставка для RTL
4024052497812
9303-00.300
Термостатическая головка для RTL
4024052275311
6500-00.500
Скрыть
Панель и декоративная крышка
Запасная часть для Multibox K/Multibox AFC K, Multibox RTL/Multibox AFC RTL и Multibox K-RTL/Multibox AFC K-RTL.
Подробнее
Цвет
EAN
№ изделия
Цвет белый RAL 9016
4024052489671
9300-00.800
Скрыть
