Балансировочная и
регулирующая арматура

Комплект для напольного отопления

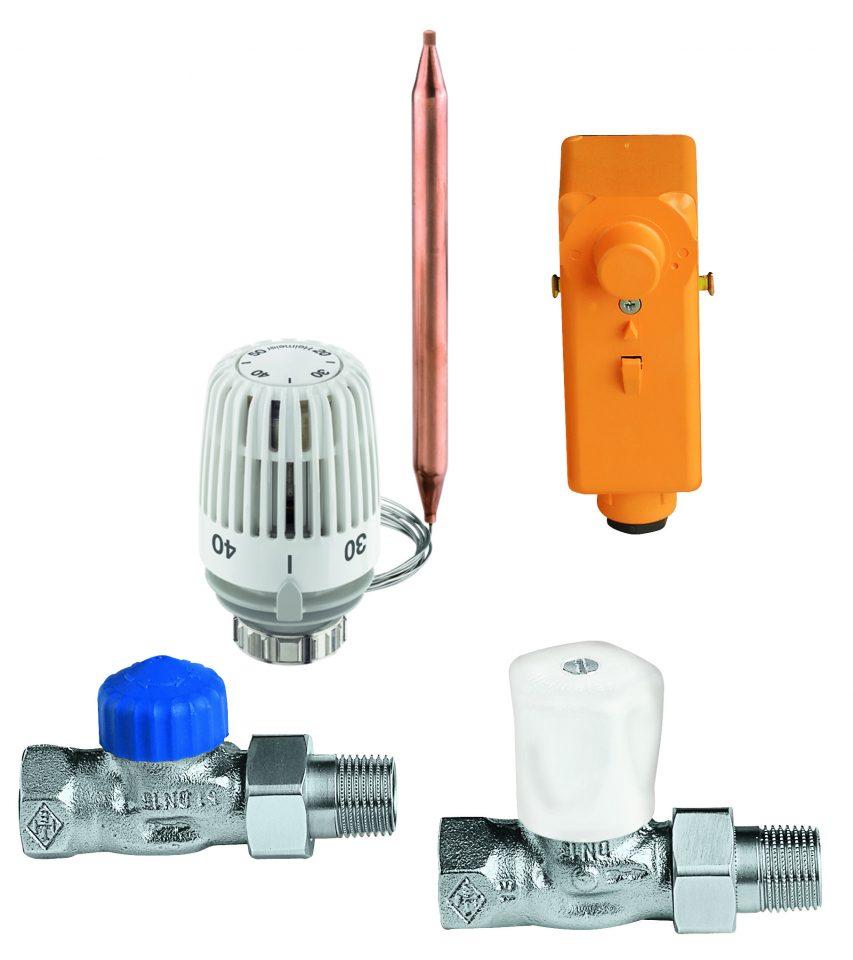

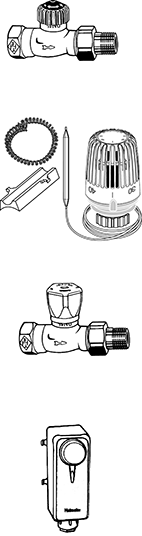

Комплект для напольного отопления со смешением используется для регулирования температуры в системах напольного отопления. Подмешивание охлаждённой воды из обратной линии позволяет использовать низкотемпературные системы напольного отопления совместно с высокотемпературными отопительными системами. Комплект состоит из термостатического клапана, термостатической головки с контактным датчиком, вентиля «Mikrotherm» с ручной регулировкой в качестве клапана на байпасе, а также защитного электрического выключателя насоса в качестве температурного предохранителя. Все компоненты взаимно совместимы и доступны в виде четырех различных наборов для разных площадей пола.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Для регулирования температуры подаваемого теплоносителя

Комплект для напольного отопления со смешением используется для регулирования температуры в системах напольного отопления. Подмешивание охлаждённой воды из обратной линии позволяет использовать низкотемпературные системы напольного отопления совместно с высокотемпературными отопительными системами. Комплект состоит из термостатического клапана, термостатической головки с контактным датчиком, вентиля «Mikrotherm» с ручной регулировкой в качестве клапана на байпасе, а также защитного электрического выключателя насоса в качестве температурного предохранителя. Все компоненты взаимно совместимы и доступны в виде четырех различных наборов для разных площадей пола.

Технические характеристики

Область применения:

Системы «теплый пол»

Функция:

Контроль температуры подающего теплоносителя
температурный предохранитель
Закрытие

Диапазон размеров:

Термостатический клапан: DN 10-25
Mikrotherm: DN 15-32

Номинальное давление:

PN 10

Температура:

Макс. рабочая температура: 120°C
Мин. рабочая температура: -10°C

Диапазон настроек:

Термостатическая головка с контактным датчиком: 20-50°C.
Защитный электрический выключатель насоса: 20-90°C.

Материал:

Термостатические клапаны:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента, не сливая теплоноситель из системы (DN 10, DN 15).
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.

Mikrotherm ручной радиаторный вентиль:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Вставка клапана: Латунь
Рукоятка (DN 10-20): PP (полипропилен), белый RAL 9016.
Рукоятка (DN 25-32): PA6.6 GF 30, латунь, белый RAL 9016.

Термостатическая головка:
ABS, PA6.6GF30, латунь, сталь,
Жидкостный термостат.

Обработка поверхностей:

Корпус клапана и фитинги покрыты никелем.

Маркировка:

THE, код страны, стрелка, указывающая направления потока, DN. Клапаны серии II+ – обозначение (DN 10 – DN 20).

Соединение:

Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15).

Соединение термостатических головок и приводов:

HEIMEIER M30x1,5

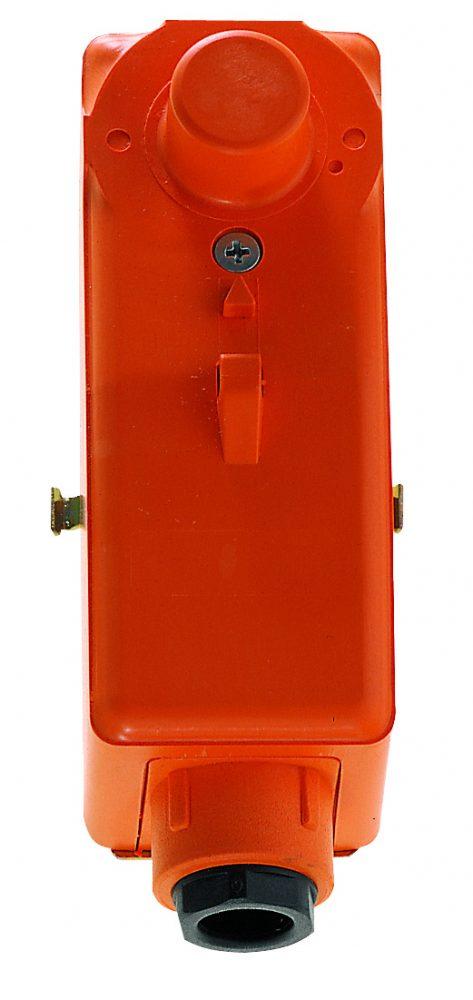

EЗащитный электрический выключатель насоса:

NC 1-2: 16(2,5)A/250 В перем. тока
NO 1-3: 2,5A/250 В перем. тока
Класс защиты: IP20

Комплект 1 - 4
Подробнее

Комплект 1 – площадь поверхности пола: до 45 м2

Детали
Диапазон настройки
DN
Артикул детали
EAN
№ изделия
Термостатический клапан
10
(3/8″)
2242-01.000
Вентиль с ручной регулировкой «Mikrotherm»
15
(1/2″)
0122-02.500
Термостатическая головка с контактным датчиком
20-50°C
6402-00.500
Защитный электрический выключатель насоса
20-90°C
NC 1-2: 16(2,5)A/250 В перем. тока;
NO 1-3: 2,5A/250 В перем. тока
1991-00.000
Весь комплект
4024052295012
9690-01.000



Комплект 2 – площадь поверхности пола: до 85 м2

Детали
Диапазон настройки
DN
Артикул детали
EAN
№ изделия
Термостатический клапан
15
(1/2″)
2242-02.000
Вентиль с ручной регулировкой «Mikrotherm»
20
(3/4″)
0122-03.500
Термостатическая головка с контактным датчиком
20-50°C
6402-00.500
Защитный электрический выключатель насоса
20-90°C
NC 1-2: 16(2,5)A/250 В перем. тока;
NO 1-3: 2,5A/250 В перем. тока
1991-00.000
Весь комплект
4024052295111
9690-02.000



Комплект 3 – площадь поверхности пола: до 120 м2

Детали
Диапазон настройки
DN
Артикул детали
EAN
№ изделия
Термостатический клапан
20
(3/4″)
2242-03.000
Вентиль с ручной регулировкой «Mikrotherm»
25
(1″)
0122-04.500
Термостатическая головка с контактным датчиком
20-50°C
6402-00.500
Защитный электрический выключатель насоса
20-90°C
NC 1-2: 16(2,5)A/250 В перем. тока;
NO 1-3: 2,5A/250 В перем. тока
1991-00.000
Весь комплект
4024052295210
9690-03.000



Комплект 4 – площадь поверхности пола: до 160 м2

Детали
Диапазон настройки
DN
Артикул детали
EAN
№ изделия
Термостатический клапан
25
(1″)
2202-04.000
Вентиль с ручной регулировкой «Mikrotherm»
32
(1 1/4″)
0122-05.500
Термостатическая головка с контактным датчиком
20-50°C
6402-00.500
Защитный электрический выключатель насоса
20-90°C
NC 1-2: 16(2,5)A/250 В перем. тока;
NO 1-3: 2,5A/250 В перем. тока
1991-00.000
Весь комплект
4024052295319
9690-04.000
