Термостатическая головка DX

Термостатические головки DX используются для контроля температуры воздуха в помещениях обогреваемых, например, с помощью конвекторов, радиаторов. Термостатические головки DX гарантируют точное регулирование температуры и имеют привлекательный дизайн.

ИНФОРМАЦИЯ О ПРОДУКЦИИ

Cо встроенным датчиком

Ключевые особенности

Поверхность закрыта со всех сторон
Подходит для использования в гигиенически чистых помещениях
Модель с уменьшенной длиной и диаметром
Жидкостный термостат с высоким приводным усилием и точностью регулировки
Ограничение или блокировка настройки

Технические характеристики

Область применения:

Системы отопления

Поверхность закрыта со всех сторон. Подходит для использования в гигиенически чистых помещениях например в здравоохранении или пищевой промышленности.

Функция:

Контроль температуры в помещении.
Защита от замерзания.
Ограничение или блокировка настройки.

Поведение регулирования:

Пропорциональный контроль, без вспомогательной энергии. Жидкостный термостат. Высокое усилие закрытия, минимальный гистерезис, оптимальное время закрытия.
Стабильное регулирование даже в случае небольшого изменения расчетного р-диапазона (<1K).

Номинальный диапазон температур:

6 °C – 28 °C

Температура:

Макс. температура сенсора: 50°C

Удельное расширение:

0.22 мм/K,
Ограничитель хода клапана

Точность регулирования, CA-значение:

0.6 K

Влияние температуры воды:

0.7 K

Воздействие перепада давления:

0.3 K

Время закрытия:

24 мин

Гистерезис:

0.4 K

Материал:

ABS, PA6.6GF30, латунь, сталь,
Жидкостный термостат.

Маркировка:

Символы Heimeier и KEYMARK.
Числовые настройки 1-5.

Стандарт:

KEYMARK сертифицирована и протестирована в соответствии с EN 215. См также брошюру «Термостатические головки – Общее”.

Присоединение:

Предназначен для установки на всех термостатических клапанах HEIMEIER и радиаторов со встроенными клапанами, которые имеют термостатическую вставку с резьбой M30x1.5.

Термостатическая головка DX
Cо встроенным датчиком.

Подробнее

Модель	EAN	№ изделия

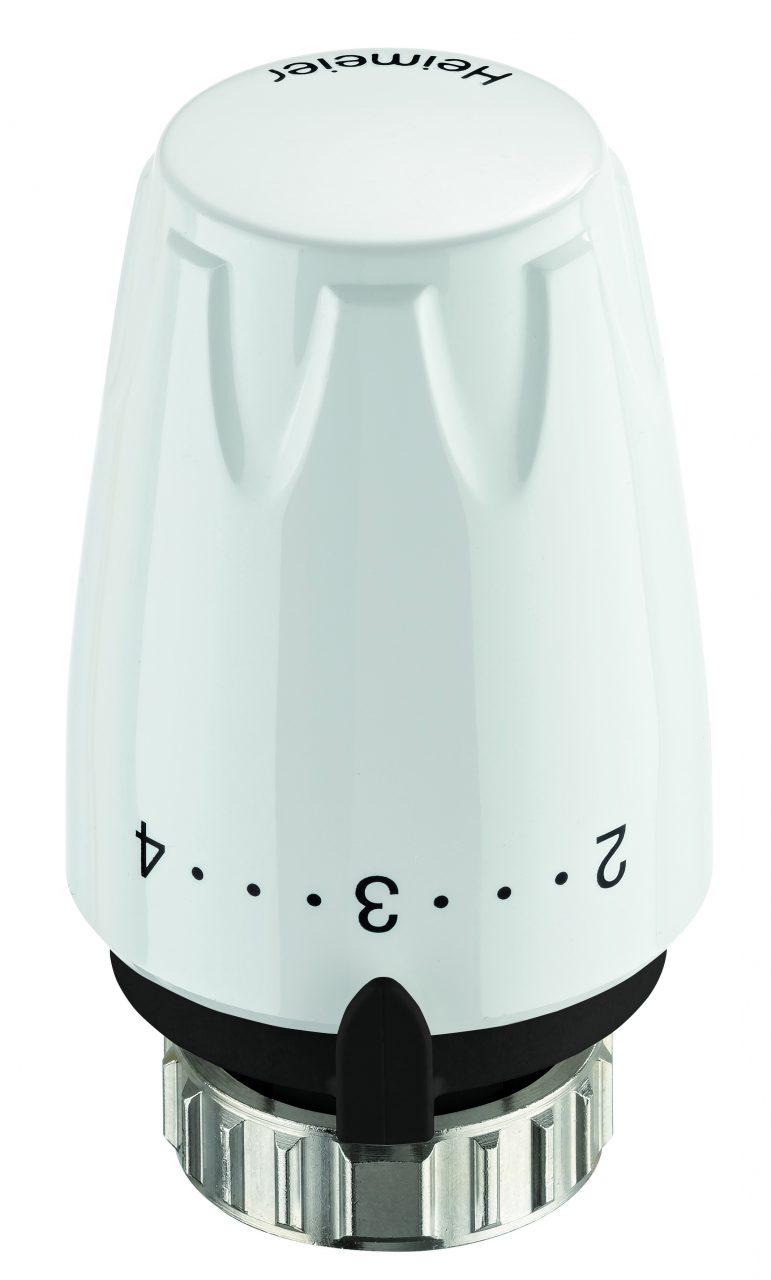

Колпачок головки с делениями шкалы RAL 9016, белый	4024052494026	6700-00.500

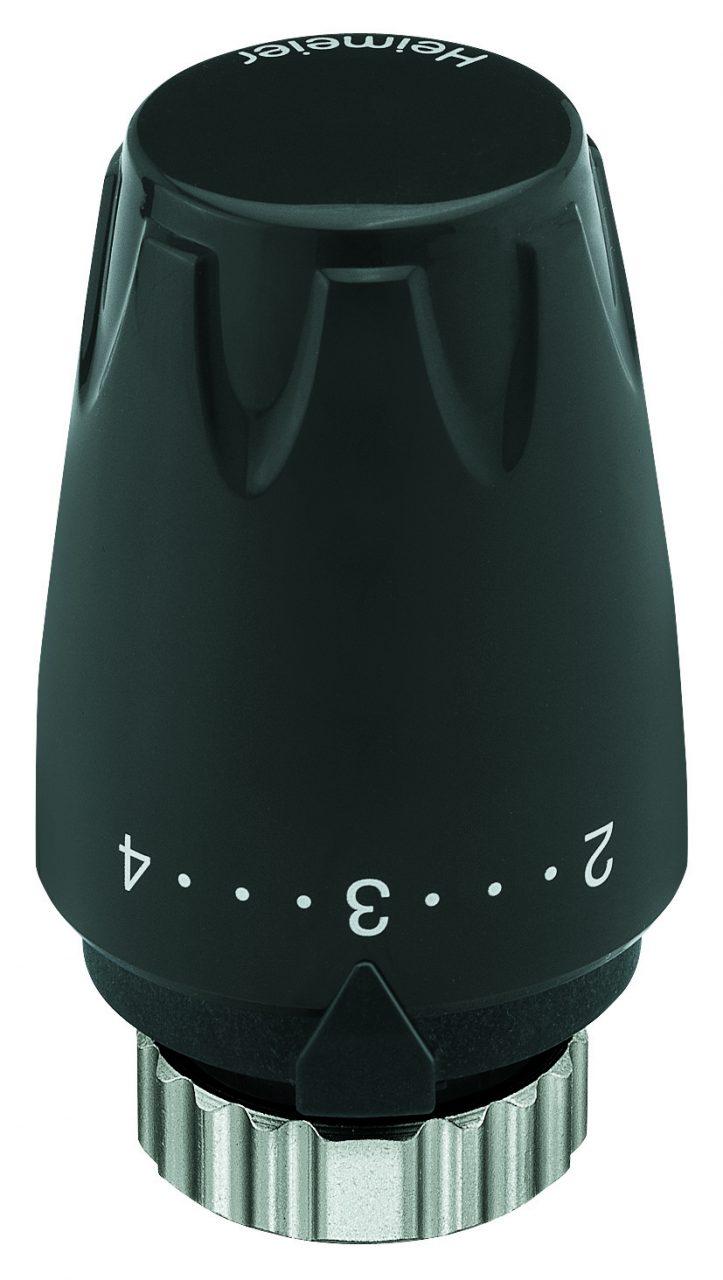

Колпачок головки с делениями шкалы RAL 9005, черный	4024052575510	6700-00.507

*) Значение настройки 3

Скрыть

Защита от хищения
Для термостатических головок K, DX, D, WK.

Подробнее

EAN	№ изделия
4024052264810	6020-01.347

Скрыть

Соединение для клапанов других производителей
Переходники для монтажа всех термостатических головок HEIMEIER на термостатические клапаны перечисленных производителей.
Стандартное резьбовое соединение M30x1.5.
См. также термостатические головки с прямым соединением для термостатических клапанов других производителей.

Подробнее

Производитель	EAN	№ изделия
Danfoss RA (Ø≈20 mm) *)	4024052297016	9702-24.700
Danfoss RAV (Ø≈34 mm)	4024052300112	9800-24.700
Danfoss RAVL(Ø≈26 mm)	4024052295913	9700-24.700
Vaillant (Ø≈30 mm)	4024052296019	9700-27.700
TA (M28x1,5)	4024052336418	9701-28.700
Herz (M28x1,5)	4024052296316	9700-30.700
Markaryd (M28x1,5)	4024052296514	9700-41.700
Comap (M28x1,5)	4024052296712	9700-55.700
Giacomini (Ø≈22,6 mm)	4024052429714	9700-33.700
Oventrop (M30x1,0)	4024052428519	9700-10.700
Ista (M32x1,0)	4024052511419	9700-36.700

Скрыть

Соединение для радиаторов со встроенными клапанами
Переходники для монтажа термостатических головок HEIMEIER с резьбой M30x1.5 на термостатические вставки с зажимным устройством.
Стандартное резьбовое соединение M30x1.5.
Исключение: термостатическая головка WK подходит только для монтажа на термостатические вставки с резьбовым соединением M30x1.5.

Подробнее

		EAN	№ изделия
Серия 2	(20 x 1)	4024052297214	9703-24.700
Серия 3	(23,5 x 1,5), выпускается с 10/98	4024052313518	9704-24.700

Скрыть

Насадка на шток
Для термостатических клапанов.

Подробнее

L [мм]	EAN	№ изделия
Никелированная латунь
20	4024052528813	2201-20.700
30	4024052528912	2201-30.700
Пластик черного цвета
15	4024052553310	2001-15.700
30	4024052165018	2002-30.700

Скрыть

Угловой адаптер M30x1.5

Подробнее

EAN	№ изделия
4024052035724	7300-00.700

Скрыть

Крепежное кольцо
M30x1,5 для термостатических головок - K, DX, D, F

Подробнее

EAN	№ изделия
4024052376612	6000-11.034

Скрыть
