Балансировочная и
регулирующая арматура

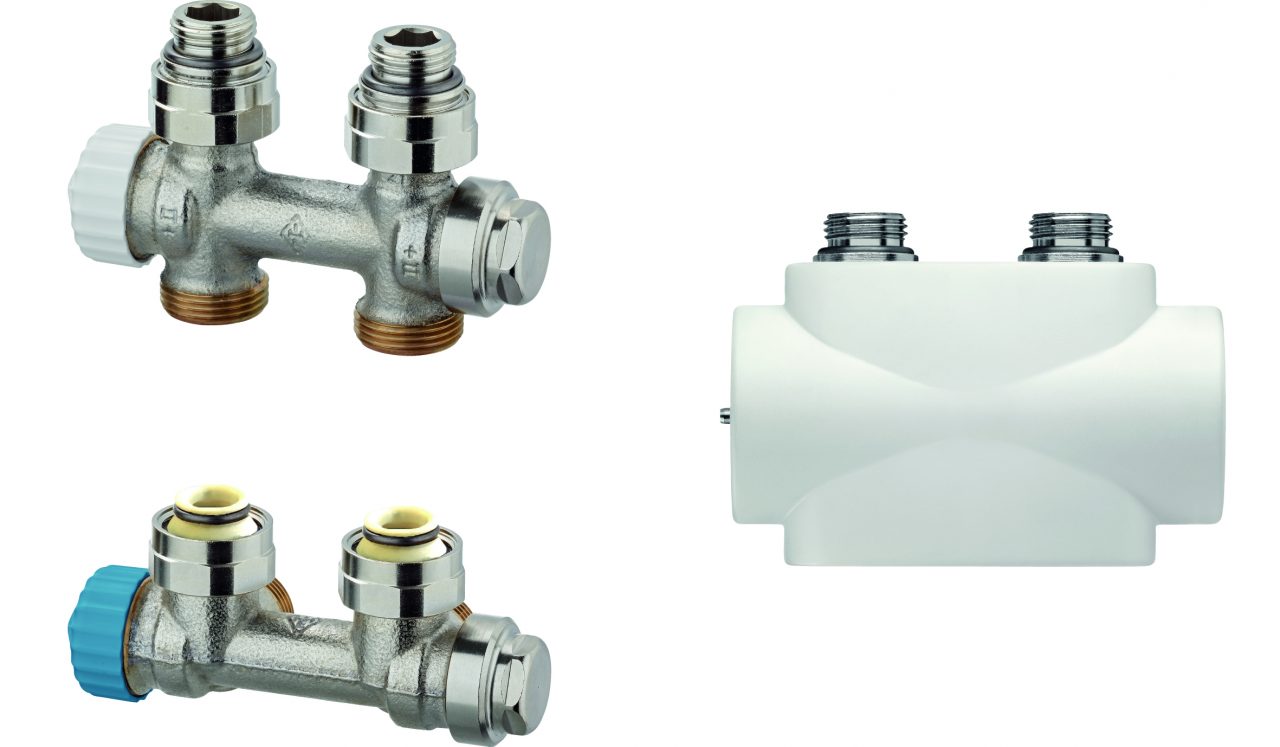

Multilux

Термостатический клапан Multilux используется для двойного нижнего подключения, например: полотенцесушителей, универсальных радиаторов и т.д. Межосевое расстояние подключения составляет 50 мм.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

C двойным подключением для однотрубных и двухтрубных систем, подключение R1/2 и G3/4

Термостатический клапан Multilux используется для двойного нижнего подключения, например: полотенцесушителей, универсальных радиаторов и т.д. Межосевое расстояние подключения составляет 50 мм.

Ключевые особенности

Декоративная крышка для углового и прямого исполнения, белый или хромированный

Возможность двусторонней установки

Бесступенчатая преднастройка вставки V-exact II для двухтрубных систем

Возможность заполнения и дренажа

Данная версия подходит для соединения R1/2 и G3/4

Технические характеристики

Области применения:
Однотрубные и двухтрубные системы отопления

Функция:
Регулирование
Бесступенчатая настройка (2х-трубные системы)
Закрытие
Дренаж
Заполнение

Диапазон размеров:
DN 15

Номинальное давление:
PN 10

Температура:
Макс. рабочая температура: 120°C, с декоративным кожухом 90 °C
Мин. рабочая температура: -10°C

Материал:
Корпус клапана: коррозионно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента HEIMEIER, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.
Декоративный кожух: ABS-пластик

Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.

Маркировка:
THE и II+ обозначение.
Двухтрубные системы: белая защитная крышка.
Однотрубные системы: синяя защитная крышка и две горизонтальные стрелки на корпусе клапана.

Подключение радиатора:
Фитинги R1/2 и G3/4, для подключения радиатора.
Компенсация ±1,0 мм благодаря особой накидной гайке и гибкому уплотнению.

Соединение с трубопроводом:
G3/4 наружная резьба для компрессионных фитингов, для пластиковых, медных, тонкостенных стальных или многослойных труб.

Соединение термостатических головок и приводов:
HEIMEIER M30x1,5

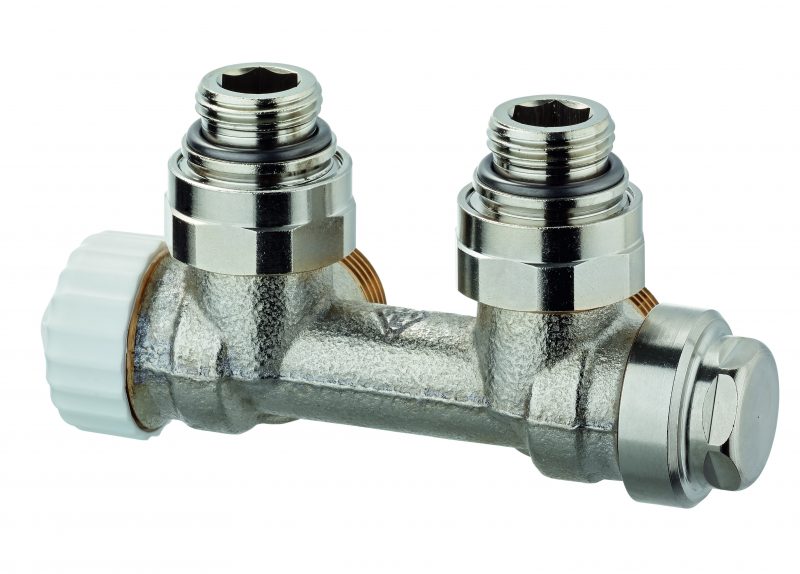

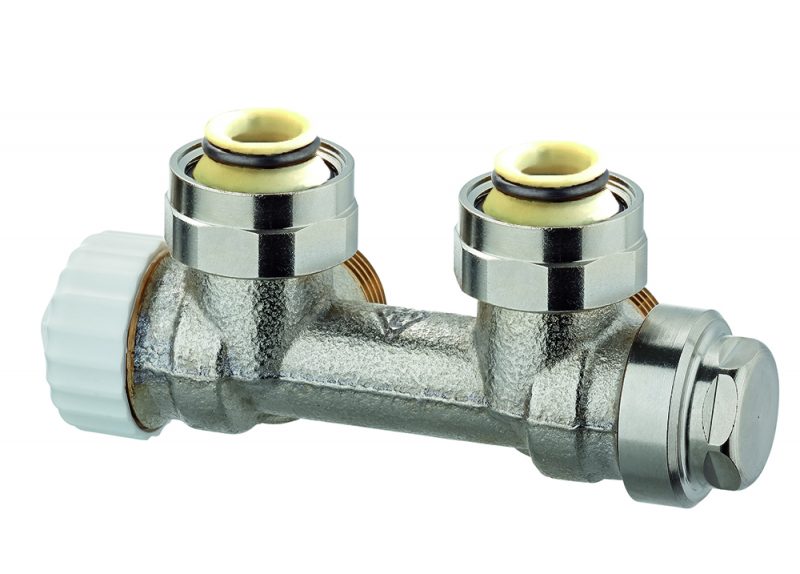

Угловые
для радиаторов с нижним подключением
Никелированная орудийная бронза
Подробнее
Соединительный патрубок радиатора
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
Rp1/2 / G3/4
0,025 – 0,600
0,67
4024052456659
3851-02.000
Скрыть
Прямые
для радиаторов с нижним подключением
Никелированная орудийная бронза
Подробнее
Соединительный патрубок радиатора
Kv при макс. значении
p-диапазона 2K
Kvs
EAN
№ изделия
Rp1/2 / G3/4
0,025 – 0,600
0,67
4024052456550
3850-02.000
Скрыть

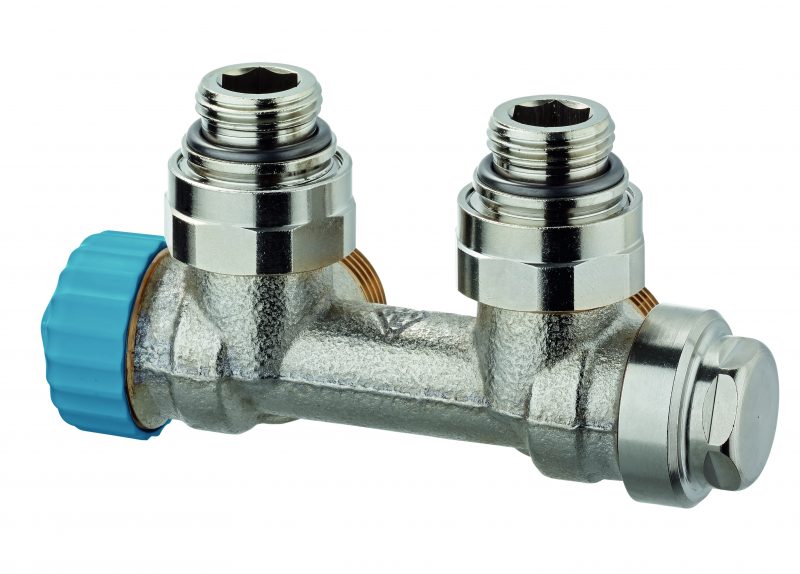

Угловые
для радиаторов с нижним подключением
Никелированная орудийная бронза
Подробнее
Соединительный патрубок радиатора
Значение Kv
EAN
№ изделия
Rp1/2 / G3/4
1,50
4024052457052
3855-02.000
Скрыть

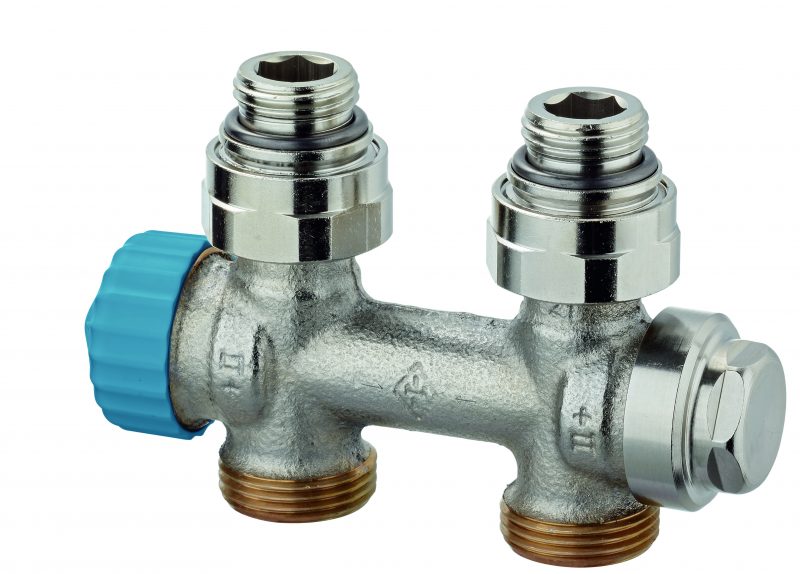

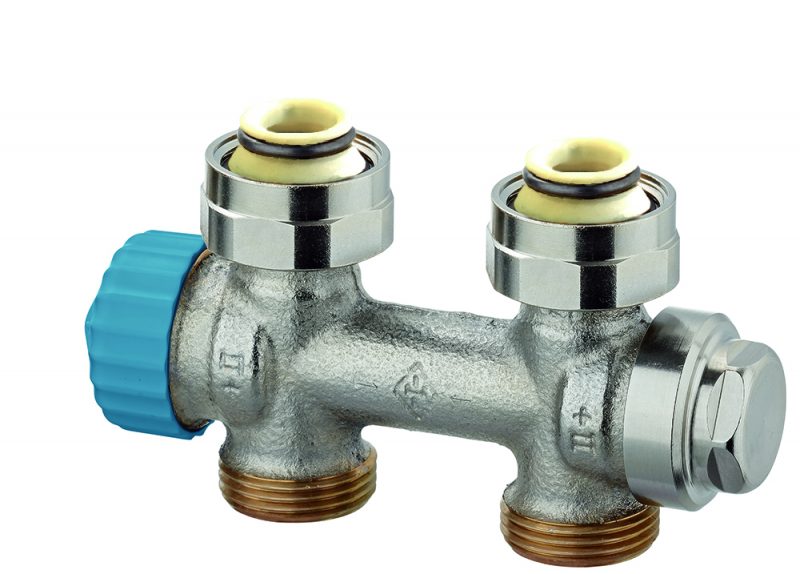

Прямые
для радиаторов с нижним подключением
Никелированная орудийная бронза
Подробнее
Соединительный патрубок радиатора
Значение Kv
EAN
№ изделия
Rp1/2 / G3/4
1,50
4024052456956
3854-02.000
Скрыть

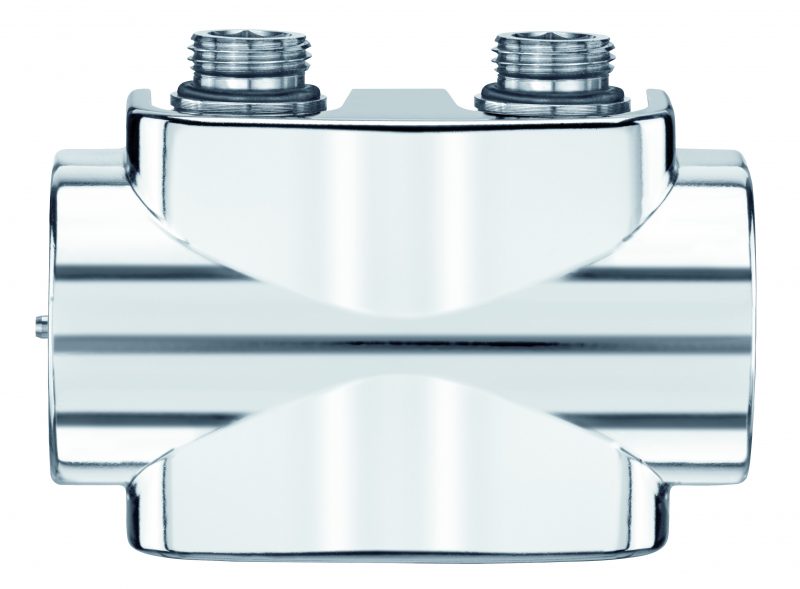

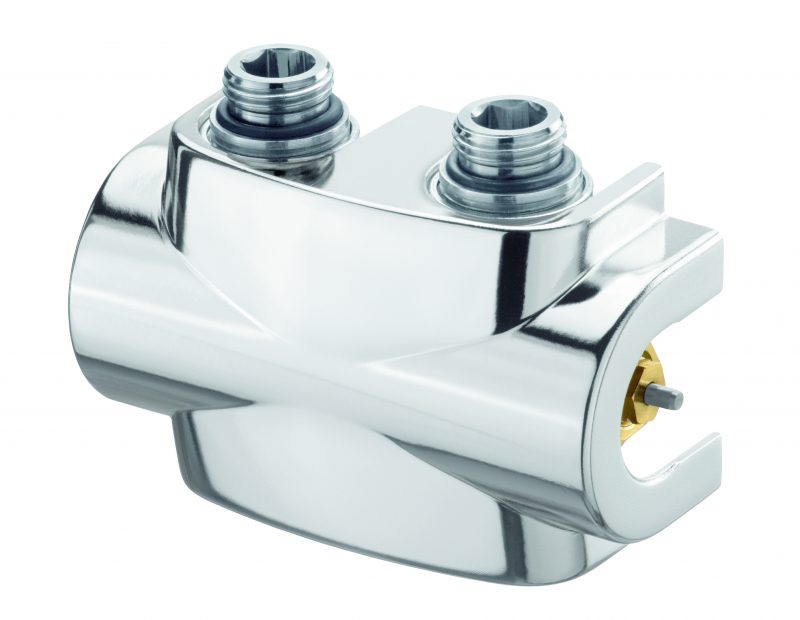

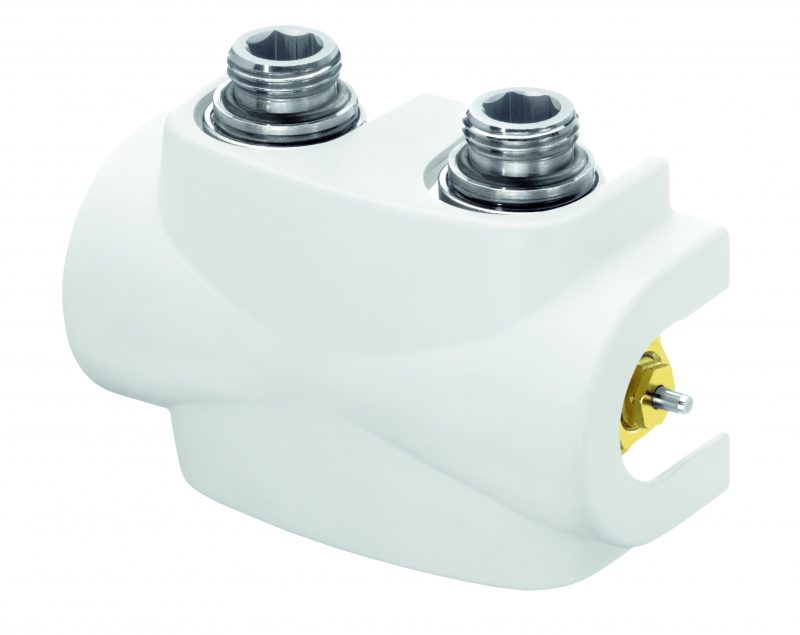

Декоративная крышка
Пластик.
Для угловых и прямых форм.
Подробнее
Цвет
EAN
№ изделия
Белый RAL 9016
4024052459254
3850-50.553
Хромированный
4024052553617
3850-12.553
Скрыть
Ключ для настройки
Для Multilux и V-exact II.
Подробнее
EAN
№ изделия
4024052035823
3670-01.142
Скрыть

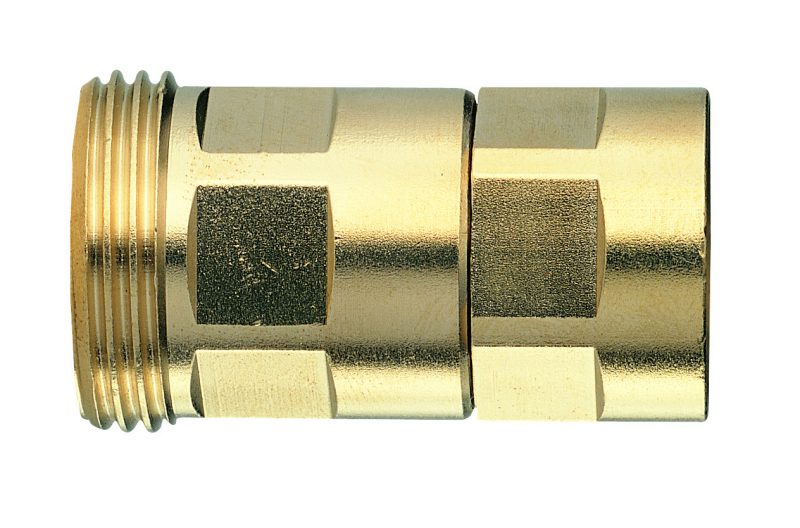

Устройство дренажа и заполнения
для соединения со шлангом 1/2".
Подробнее
EAN
№ изделия
4024052114511
0301-00.102
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
12
4024052214211
3831-12.351
14
4024052214310
3831-14.351
15
4024052214617
3831-15.351
16
4024052214914
3831-16.351
18
4024052215218
3831-18.351
Скрыть
Опорная втулка
Для медных или стальных тонкостенных труб с толщиной стенки 1 мм.
Латунь.
Подробнее
Ø трубы
L
EAN
№ изделия
12
25,0
4024052127016
1300-12.170
15
26,0
4024052127917
1300-15.170
16
26,3
4024052128419
1300-16.170
18
26,8
4024052128815
1300-18.170
Скрыть
Компрессионный фитинг
для медных и тонкостенных стальных труб согласно DIN EN 1057/10305-1/2 и нержавеющей трубы.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Мягкое уплотнение, макс. 95°C.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
15
4024052515851
1313-15.351
18
4024052516056
1313-18.351
Скрыть
Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16×2
4024052137312
1331-16.351
Скрыть
Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
12×1,1
4024052136018
1315-12.351
14×2
4024052134618
1311-14.351
16×1,5
4024052136117
1315-16.351
16×2
4024052134816
1311-16.351
17×2
4024052134915
1311-17.351
18×2
4024052135110
1311-18.351
20×2
4024052135318
1311-20.351
Скрыть
Двойная розетка
изготовлена в центре, из белого пластика, подходит для труб различного диаметра.
Межосевое расстояние 50 мм, общая высота макс. 31 мм.
Подробнее
EAN
№ изделия
4024052120710
0520-00.093
Скрыть
Колпачок ручной регулировки
Для всех терморегуляторов производства HEIMEIER.
Подробнее
EAN
№ изделия
белый RAL 9016
4024052156610
2001-00.325
Скрыть
Термостатическая вставка
V-exact II с предварительной настройкой.
Для корпусов термостатических клапанов с маркировкой - II+.
Подробнее
EAN
№ изделия
4024052951611
3700-24.300
Скрыть
Терморегулирующая вставка
Сменная вставка.
Подробнее
EAN
№ изделия
4024052459414
3850-02.300
Скрыть
S-комплект для подключения
состоит из двух адаптеров G3/4 x G3/4.
Латунный, никелированный.
Подробнее
Модель
EAN
№ изделия
Набор 1
Межосевое расстояние от 40/50 до 60/50
4024052840816
1354-02.362
Набор 2
Межосевое расстояние от 35/50 до 65/50
4024052840915
1354-22.362
Скрыть
Измерительные ниппели для монтажного инструмента
Для измерения перепада давления на термостатическом клапане с помощью балансировочного прибора TA-SCOPE.
Подробнее
EAN
№ изделия
4024052942114
9790-01.890
Скрыть
Замена термостатической вставки
с автоматическим ограничителем расхода для Eclipse.
Подробнее
EAN
№ изделия
4024052940912
3930-02.300
Скрыть
S-комплект для подключения
состоит из двух адаптеров G3/4 x G3/4.
Латунный, никелированный.
Подробнее
Модель
EAN
№ изделия
Набор 1
Межосевое расстояние от 40/50 до 60/50
4024052840816
1354-02.362
Набор 2
Межосевое расстояние от 35/50 до 65/50
4024052840915
1354-22.362
Скрыть
