Duolux 50

Duolux 50 для двухтрубных систем был специально разработан для рациональной и легкой установки радиаторов. При такой системе подключения, известной также как “спагетти” система, каждый радиатор своей подводящей и обратной трубой подключается к одноконтурной магистрали отопительной системы. Угловая модель подходит для монтажа как слева, так и справа от радиатора.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Комплект клапанов для двухтрубных систем отопления

Duolux 50 для двухтрубных систем был специально разработан для рациональной и легкой установки радиаторов. При такой системе подключения, известной также как “спагетти” система, каждый радиатор своей подводящей и обратной трубой подключается к одноконтурной магистрали отопительной системы. Угловая модель подходит для монтажа как слева, так и справа от радиатора.

Ключевые особенности

  • Межосевое расстояние соединений 50мм
  • Угловая модель подходит для монтажа как слева, так и справа от радиатора
  • Преднастройка V-exact II и запорная функция
  • Возможность выполнения любой установки благодаря наличию различных термостатических клапанов
Технические характеристики

Область применения:

2-х трубные системы отопления

Функция:

Регулирование
Бесступенчатая настройка
Закрытие

Диапазон размеров:

DN 15

Номинальное давление:

PN 10

Температура:

Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C.
Мин. рабочая температура: -10°C

Материал:

Распределитель:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Шток: Латунь

Термостатический клапан:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента HEIMEIER, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца.

Остальное:
См. Разделы “Артикулы изделий” и “Аксессуары”.

Обработка поверхностей:

Корпус клапана и фитинги покрыты никелем.

Маркировка:

Термостатический клапан:
THE, код страны, II+ -обозначение и указывающая направления потока.
Белый защитный колпачок.

Распределитель:
THE и указывающая направления потока.

Соединение с трубопроводом:

G3/4 наружная резьба для компрессионных фитингов, для пластиковых, медных, тонкостенных стальных или многослойных труб.

Соединение термостатических головок и приводов:

HEIMEIER M30x1,5

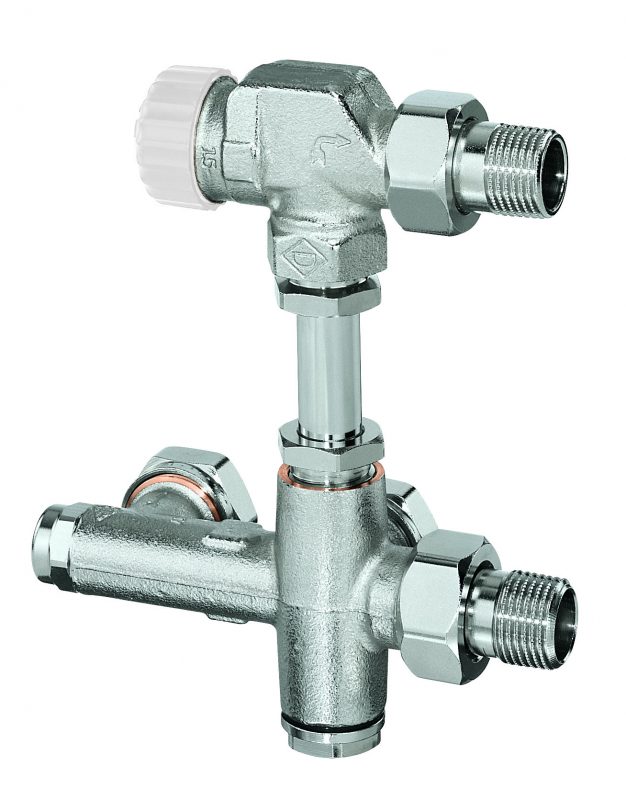

Осевой термостатический клапан V-exact II
с белый защитным колпачком.
Никелированная бронза.
Подробнее
EAN
№ изделия
DN 15 (1⁄2″)
4024052838110
3710-02.000
Скрыть

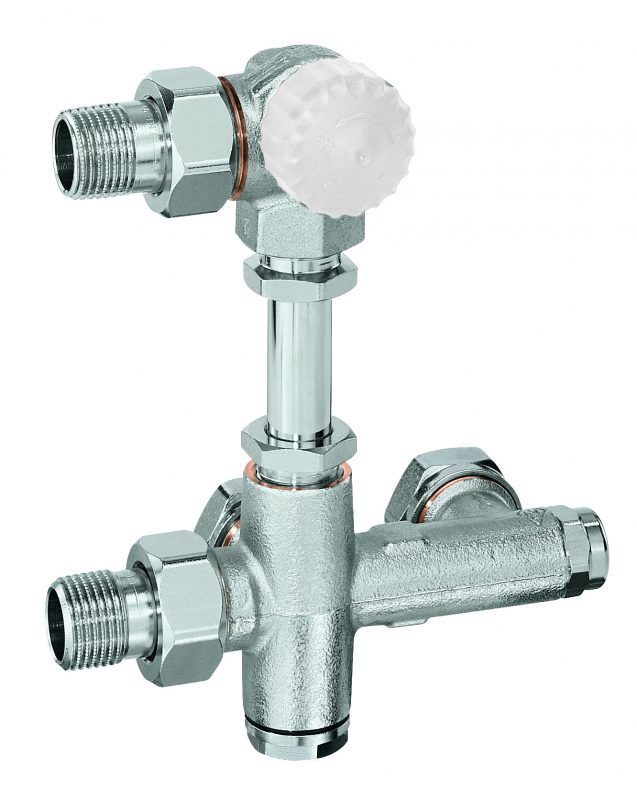

Двухтрубный двойной угловой термостатический клапан V-exact II
с белый защитным колпачком.
Никелированная бронза.
Подробнее
EAN
№ изделия
DN 15 (1/2″)
Монтаж на радиаторе – слева
4024052839117
3713-02.000
DN 15 (1/2″)
Монтаж на радиаторе – справа
4024052839414
3714-02.000
Скрыть

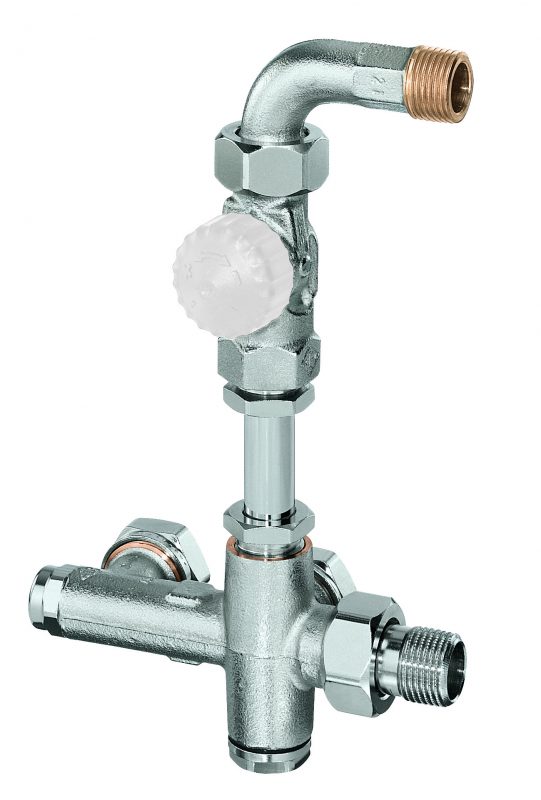

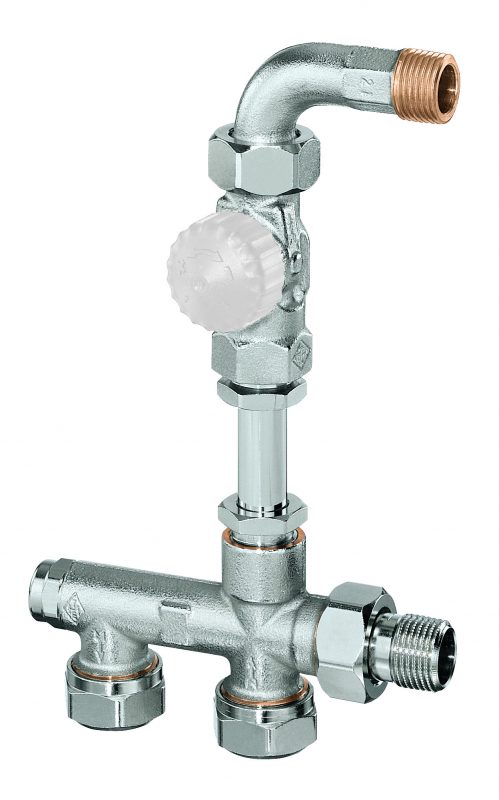

Двухтрубный проходной термостатический клапан V-exact II с коленчатым штуцером
с белый защитным колпачком.
Никелированная бронза.
Подробнее
EAN
№ изделия
DN 15 (1/2″)
4024052840717
3756-02.000
Скрыть

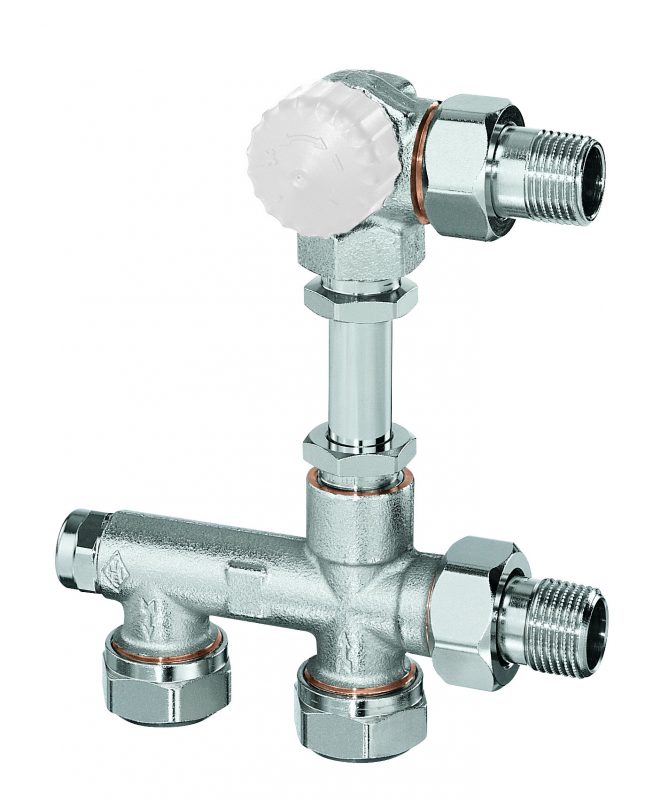

Двухтрубный распределитель проходного типа
с запорной функцией и предварительной настройкой.
Никелированная бронза.
Подробнее
EAN
№ изделия
DN 15 (1/2″)
4024052505524
3810-50.000
Скрыть
Двухтрубный распределитель углового типа
с запорной функцией и предварительной настройкой.
Никелированная бронза.
Подробнее
EAN
№ изделия
DN 15 (1/2″)
4024052505623
3811-50.000
Скрыть
Ключ для настройки
Для Multilux и V-exact II.
Подробнее
EAN
№ изделия
4024052035823
3670-01.142
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
12
4024052214211
3831-12.351
15
4024052214617
3831-15.351
16
4024052214914
3831-16.351
18
4024052215218
3831-18.351
Скрыть
Опорная втулка
для медных и тонкостенных стальных труб с толщиной стенки 1 мм.
Подробнее
L
Ø трубы
EAN
№ изделия
25,0
12
4024052127016
1300-12.170
26,0
15
4024052127917
1300-15.170
26,3
16
4024052128419
1300-16.170
26,8
18
4024052128815
1300-18.170
Скрыть
Компрессионный фитинг
для медных и тонкостенных стальных труб согласно DIN EN 1057/10305-1/2 и нержавеющей трубы.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Мягкое уплотнение, макс. 95°C.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
15
4024052515851
1313-15.351
18
4024052516056
1313-18.351
Скрыть
Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
14×2
4024052134618
1311-14.351
16×2
4024052134816
1311-16.351
17×2
4024052134915
1311-17.351
18×2
4024052135110
1311-18.351
20×2
4024052135318
1311-20.351
Скрыть
Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16×2
1331-16.351
Скрыть
Двойная розетка
разделяемая в центре, из белого пластика, подходит для труб различного диаметра. Mежосевое расстояние 35 мм, общая высота макс. 31 мм.
Подробнее
EAN
№ изделия
4024052210718
3800-00.093
Скрыть
Компенсатор длины
для крепления пластиковых, медных, металлопластиковых и тонкостенных стальных труб.
Для клапанов с наружной резьбой G3/4.
Никелированная латунь.
Подробнее
L
EAN
№ изделия
G3/4 x G3/4
25
4024052298310
9713-02.354
G3/4 x G3/4
50
4024052298419
9714-02.354
Скрыть
