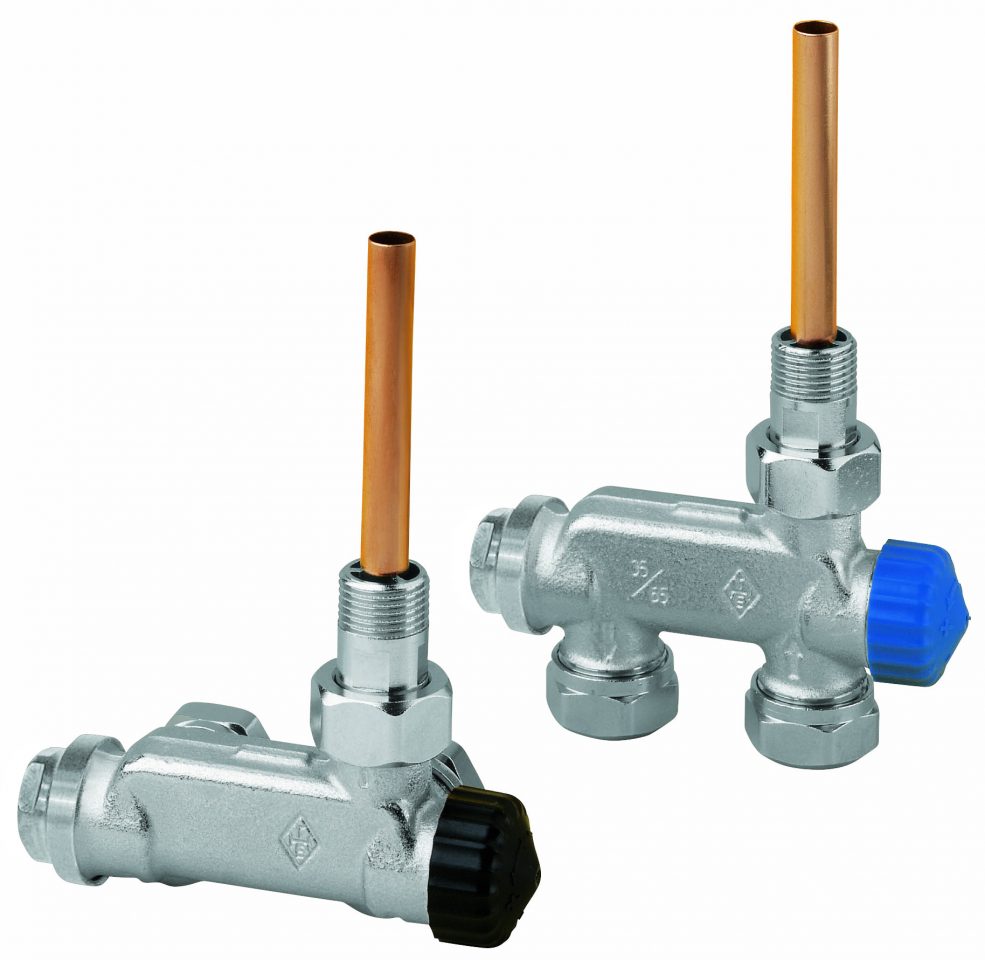

Клапан E-Z с погружной трубкой подключается к радиаторам с нижним одноточечным соединением, например, к полотенцесушителям, колонным радиаторам и др. Межосевое расстояние составляет 50 мм.
Клапан E-Z с погружной трубкой подключается к радиаторам с нижним одноточечным соединением, например, к полотенцесушителям, колонным радиаторам и др. Межосевое расстояние составляет 50 мм.
Однотрубные и двухтрубные системы отопления
Регулирование
Настройка
Закрытие
DN 15
PN 10
Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C.
Мин. рабочая температура: -10°C
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента HEIMEIER, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.
Погружной трубкой подключается: Латунь
Остальное:
См. Разделы “Аксессуары”.
Корпус клапана и фитинги покрыты никелем.
Двухтрубные системы:
THE, указывающая направления потока.
Черный защитный колпачок.
Однотрубные системы:
THE, указывающая направления потока, 35/65.
Синяя защитный колпачок.
G3/4 наружная резьба для компрессионных фитингов, для пластиковых, медных, тонкостенных стальных или многослойных труб.
HEIMEIER M30x1,5
|
DN
|
Значение Kv (при макс. предварительной настройке)*)
P-диапазон xp [K] |
Kvs
|
Значение Kv,
доля радиатора 35% |
EAN
|
№ изделия
|
||
|
1
|
2
|
3
|
|||||
|
Двухтрубная система
|
|||||||
|
15 (1/2″)
|
0,31
|
0,55
|
0,67
|
0,83
|
4024052375301
|
3879-02.000
|
|
|
Однотрубная система (коэффициент 35/65)
|
|||||||
|
15 (1/2″)
|
1,50
|
4024052375103
|
3877-02.000
|
||||
*) уставка по умолчанию
|
DN
|
Значение Kv (при макс. предварительной настройке)*)
P-диапазон xp [K] |
Kvs
|
Значение Kv,
доля радиатора 35% |
EAN
|
№ изделия
|
||
|
1
|
2
|
3
|
|||||
|
Двухтрубная система
|
|||||||
|
15 (1/2″)
|
0,31
|
0,55
|
0,67
|
0,83
|
4024052375202
|
3878-02.000
|
|
|
Однотрубная система (коэффициент 35/65)
|
|||||||
|
15 (1/2″)
|
1,50
|
4024052375004
|
3876-02.000
|
||||
*) уставка по умолчанию
|
Ø трубы
|
EAN
|
№ изделия
|
|
12
|
4024052214211
|
3831-12.351
|
|
15
|
4024052214617
|
3831-15.351
|
|
16
|
4024052214914
|
3831-16.351
|
|
18
|
4024052215218
|
3831-18.351
|
|
L
|
Ø трубы
|
EAN
|
№ изделия
|
|
25,0
|
12
|
4024052127016
|
1300-12.170
|
|
26,0
|
15
|
4024052127917
|
1300-15.170
|
|
26,3
|
16
|
4024052128419
|
1300-16.170
|
|
26,8
|
18
|
4024052128815
|
1300-18.170
|
|
Ø трубы
|
EAN
|
№ изделия
|
|
14×2
|
4024052134618
|
1311-14.351
|
|
16×2
|
4024052134816
|
1311-16.351
|
|
17×2
|
4024052134915
|
1311-17.351
|
|
18×2
|
4024052135110
|
1311-18.351
|
|
20×2
|
4024052135318
|
1311-20.351
|
|
L
|
EAN
|
№ изделия
|
|
|
G3/4 x G3/4
|
25
|
4024052298310
|
9713-02.354
|
|
G3/4 x G3/4
|
50
|
4024052298419
|
9714-02.354
|
|
Осевое расстояние [мм]
|
Общая длина [мм]
|
EAN
|
№ изделия
|
|
|
G3/4 x G3/4
|
11,5
|
43
|
4024052139217
|
1351-02.362
|
