Балансировочная и
регулирующая арматура

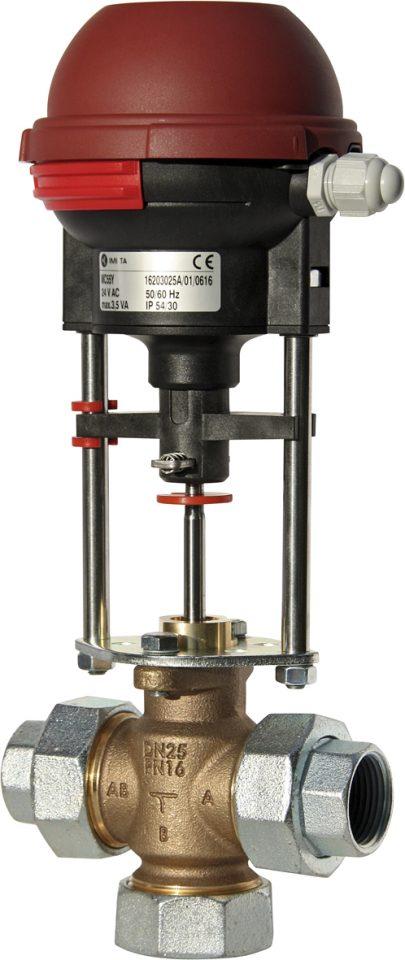

CV216/316 RGA

Применяются в системах отопления, вентиляции и кондиционирования. Доступны в исполнении до DN 50, номинальное давление PN 16, резьбовое присоединение, соединительные фитинги в комплекте.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

2- или 3-ходовой, DN 15-50, бронза

Применяются в системах отопления, вентиляции и кондиционирования. Доступны в исполнении до DN 50, номинальное давление PN 16, резьбовое присоединение, соединительные фитинги в комплекте.

Ключевые особенности

Встроенный микропроцессор

Многофункциональный и настраиваемый.

Широкий выбор приводов

С различным усилием и быстродействием – легко взаимозаменяемые.

Клапаны готовы к установке

Клапаны поставляются в комплекте с соединительными фитингами.

Технические характеристики

Область применения:

Системы тепло- и холодоснабжения

Функция:

CV216 RGA: 2-ходовой регулирующий клапан
CV316 RGA: 3-ходовой смесительный или разделительный клапан

Характеристики:

CV216 RGA: Равнопроцентная регулирующая характеристика.
CV316 RGA: A–AB равнопроцентная регулирующая характеристика. B–AB линейная характеристика.

Диапазон размеров:

DN 15-50

Номинальное давление:

PN 16

Температура:

Макс. рабочая температура: 150°C
(При температурах выше 130°C клапаны подлежат установке в горизонтальном положении)
Мин. рабочая температура: 0°C
Пригоден для использования в воде с антифризом при температуре до -15°C.
(По вопросам более низких и высоких температур (до 200°C) и рабочего давления PN 25-40 обращайтесь в компанию IMI Hydronic Engineering.)

Класс герметичности:

EN 1349, протечка через седло клапана VI G 1 (непроницаемое уплотнение)

Макс. высота подъема штока:

DN 15-20: 12 мм
DN 25-50: 14 мм

Минимальная регулировочная способность:

DN 15: 50:1
DN 20-50: 100:1

Материал:

Корпус: Бронза CC491K
Заглушка: Латунь CW614N
Шток: Хромомолибденовая сталь 1.4122
Уплотнение штока: уплотнительные кольца из каучука EPDM

Маркировка:

TA, PN, DN и указатель направления потока.
(в случае CV316 RGA также маркируются каналы – A, B, AB)

Тип соединения:

Корпус со наружной резьбой согласно ISO 228/1, включая соединительные детали из ковкого чугуна с цилиндрической внутренней резьбой согласно ISO 7/1, накидные гайки и прокладки.

Приводы:

TA-MC55, TA-MC100, TA-MC161, TA-MC100FSE/FSR.

CV216 RGA (2-ходовой)
Внутренняя резьба согласно ISO 7
Подробнее
DN
D
Da
L
L1
L2
H
Kvs
Кг
EAN
№ изделия
15
Rp1/2
G1
62
114
13
48
0,63
0,9
5902276885846
60 230-115
15
Rp1/2
G1
62
114
13
48
1,25
0,9
5902276885877
60 230-215
15
Rp1/2
G1
62
114
13
48
1,6
0,9
5902276885907
60 230-315
15
Rp1/2
G1
62
114
13
48
2,5
0,9
5902276885914
60 230-415
15
Rp1/2
G1
62
114
13
48
4
0,9
5902276885921
60 230-515
20
Rp3/4
G1 1/4
75
127
15
53
5
1,4
5902276885853
60 230-120
20
Rp3/4
G1 1/4
75
127
15
53
6,3
1,4
5902276885884
60 230-220
25
Rp1
G1 1/2
80
138
17
57
8
1,7
5902276885860
60 230-125
25
Rp1
G1 1/2
80
138
17
57
10
1,7
5902276885891
60 230-225
32
Rp1 1/4
G2
120
184
19
68
12,5
3,4
5902276885945
60 233-132
32
Rp1 1/4
G2
120
184
19
68
16
3,4
5902276885983
60 233-232
40
Rp1 1/2
G2 1/4
130
198
19
73
20
4,0
5902276885952
60 233-140
40
Rp1 1/2
G2 1/4
130
198
19
73
25
4,0
5902276885990
60 233-240
50
Rp2
G2 3/4
150
222
24
78
31,5
5,7
5902276885969
60 233-150
50
Rp2
G2 3/4
150
222
24
78
40
5,7
5902276886003
60 233-250
Скрыть
CV316 RGA (3-ходовой)
Внутренняя резьба согласно ISO 7
Подробнее
DN
D
Da
L
L1
L2
H
H1
Kvs
Кг
EAN
№ изделия
15
Rp1/2
G1
62
114
13
40
66
0,63
0,9
5902276890178
60 330-115
15
Rp1/2
G1
62
114
13
40
66
1,25
0,9
5902276890185
60 330-215
15
Rp1/2
G1
62
114
13
40
66
1,6
0,9
5902276889554
60 330-315
15
Rp1/2
G1
62
114
13
40
66
2,5
0,9
5902276889561
60 330-415
15
Rp1/2
G1
62
114
13
40
66
4
0,9
5902276890192
60 330-515
20
Rp3/4
G1 1/4
75
127
15
41
67
5
1,4
5902276889523
60 330-120
20
Rp3/4
G1 1/4
75
127
15
41
67
6,3
1,4
5902276888212
60 330-220
25
Rp1
G1 1/2
80
138
17
45
74
8
1,7
5902276889530
60 330-125
25
Rp1
G1 1/2
80
138
17
45
74
10
1,7
5902276889547
60 330-225
32
Rp1 1/4
G2
120
184
19
55
89
12,5
3,4
5902276888229
60 333-132
32
Rp1 1/4
G2
120
184
19
55
89
16
3,4
5902276889592
60 333-232
40
Rp1 1/2
G2 1/4
130
198
19
60
94
20
4,0
5902276889578
60 333-140
40
Rp1 1/2
G2 1/4
130
198
19
60
94
25
4,0
5902276889608
60 333-240
50
Rp2
G2 3/4
150
222
24
65
101
31,5
5,7
5902276889585
60 333-150
50
Rp2
G2 3/4
150
222
24
65
101
40
5,7
5902276884047
60 333-250
Скрыть
Приводы
Внимание! DC – Постоянный ток - выпрямленное переменное напряжение.
*) DC – постоянный ток.
Подробнее
Тип
Напряжение питания
Развиваемое усилие
[кН]
Входной сигнал
EAN
№ изделия
TA-MC55/24
24 B перем./пост. тока
0,6
3-точечный
3831112527812
61 055-001
TA-MC55/24
24 B пост. тока *
0,6
3-точечный
61 055-402
TA-MC55/230
230 В перем. тока
0,6
3-точечный
3831112506503
61 055-002
TA-MC55Y
24 B перем./пост. тока
0,6
0(2)-10 B, 4(0)-20 мА
3831112506510
61 055-003
TA-MC55Y
24 B пост. тока *
0,6
0(2)-10 B, 4(0)-20 мА
61 055-004
TA-MC100/24
24 B перем./пост. тока
1,0
3-точечный, 0(2)-10 В, 4(0)-20 мА
3831112511675
61 100-001
TA-MC100/24
24 B пост. тока *
1,0
3-точечный, 0(2)-10 В, 4(0)-20 мА
61 100-003
TA-MC100/230
230 В перем. тока
1,0
3-точечный, 0(2)-10 В, 4(0)-20 мА
3831112500235
61 100-002
TA-MC161/24
24 B перем./пост. тока
1,6
3-точечный, 0(2)-10 В, 4(0)-20 мА
5902276894367
61 161-001
TA-MC161/230
230 В перем. тока
1,6
3-точечный, 0(2)-10 В, 4(0)-20 мА
5902276894374
61 161-002
TA-MC100FSE/24
24 В перем. тока
1,0
3-точечный, 0(2)-10 В, 4(0)-20 мА
61 100-101
TA-MC100FSE/230
230 В перем. тока
1,0
3-точечный
61 100-102
TA-MC100FSR/24
24 В перем. тока
1,0
3-точечный, 0(2)-10 В, 4(0)-20 мА
61 100-201
TA-MC100FSR/230
230 В перем. тока
1,0
3-точечный
61 100-202
Скрыть
С внутренней резьбой
Резьба соответствует параметрам ISO 228.
Длина резьбы в соответствии с ISO 7-1.
С гайками
Латунь/AMETAL®
Подробнее
DN клапана
D
D1
L*
EAN
№ изделия
15
G1/2
G3/8
21
7318794016804
52 163-010
20
G3/4
G1/2
21
7318794016903
52 163-015
25
G1 1/4
G1
23
7318794017108
52 163-025

*) Установочная длина (от поверхности уплотнителя до торца соединения).

Скрыть
С внешней резьбой
Резьба соответствует параметрам ISO 7-1
С гайками
Латунь
Подробнее
DN клапана
D
D1
L*
EAN
№ изделия
15
20
G3/4
R1/2
29
4024052516612
0601-02.350
25
G1 1/4
R1
35
4024052517015
0601-04.350

*) Установочная длина (от поверхности уплотнителя до торца соединения).

Скрыть
