Балансировочная и
регулирующая арматура

BR12WT

Применяются в системах отопления, вентиляции и кондиционирования, для санитарных и промышленных систем, для регулирования или закрытия прекрытия и пара в открытых и закрытых контурах.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Дисковый поворотный затвор, DN 25-200

Применяются в системах отопления, вентиляции и кондиционирования, для санитарных и промышленных систем, для регулирования или закрытия прекрытия и пара в открытых и закрытых контурах.

Ключевые особенности

Простой монтаж при помощи болтовых проушин

Центрированный диск

Ручное управление – рукоятка

Индикатор направления вращения

Уплотнение EPDM

Технические характеристики

Область применения:

Горячая-,холодная- и технологическая вода, пар низкого давления, вода с антифризом и противокоррозионными смесями (конц. 50%): гликоль, глицерин, этиловый спирт, спирт дихлорида пропилена, моноэтиловый спирт, этил, метиловый спирт, антифроген® N+L.

Функция:

Регулирование
Закрытие

Диапазон размеров:

DN 25-200

Номинальное давление:

PN 6 – PN 16

Температура:

Макс. рабочая температура: 110°C
Мин. рабочая температура: -10°C
По вопросам более низких и высоких температурах обращайтесь в компанию “IMI Hydronic Engineering”.

Класс герметичности:

EN 1349 – утечка через седло клапана VI G1 (герметичное уплотнение).

Материал:

Корпус: Чугун GG25
Уплотнение седла: EPDM
Диск:
DN 25-40: Нержавеющая сталь 1.4408
DN 50-200: Ковкий чугун GGG-40 EN-JS1030 с покрытием из Nylon11
Шток: Хромоникелевая сталь 1.4405
Уплотнение штока: EPDM

Обработка поверхностей:

Красное полиэфирное порошковое покрытие.

Маркировка:

DN и PN.

Направление потока:

В обоих направлениях.

Тип соединения:

Тип заслонки.

Монтажный размер:

В соответствии с EN 558-1, основная серия 20.

Соединение с приводом:

DN 25-150: F05/F07 в соответствии с EN ISO 5211.
DN 200: F07/F10 в соответствии с EN ISO 5211.

Варианты исполнения клапана:

– Версия без технического силикона
– Версия IP65

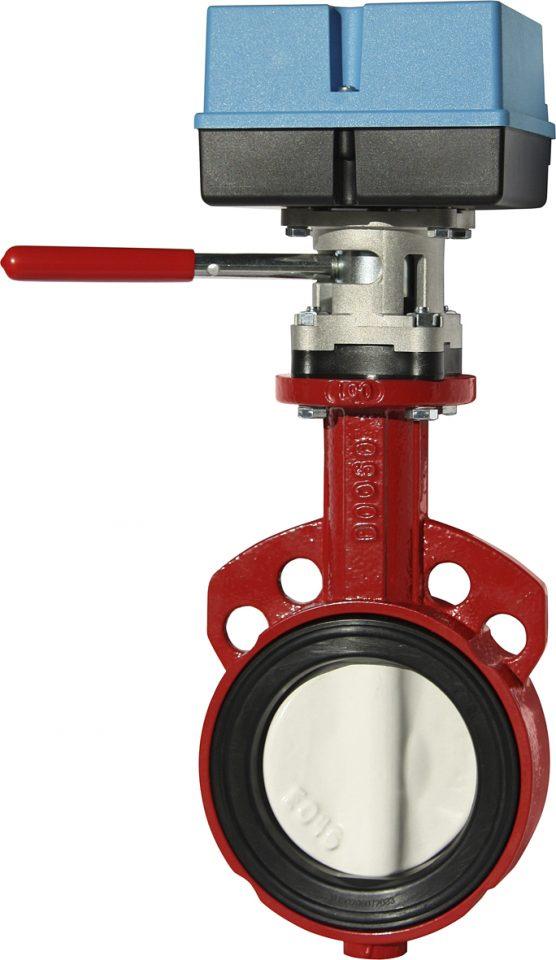

BR12WT – Комплекты с приводами
Подробнее
DN
Привод
Kvs
Кг
EAN
№ изделия
25
M130/230
52
5,0
5902276896187
322030-50613
25
M130/24
52
5,0
5902276899362
322030-50623
25
M140/230
52
6,5
5902276896194
322030-50614
25
M140/24
52
6,5
5902276899379
322030-50624
32
M130/230
72
5,0
5902276896200
322030-50713
32
M130/24
72
5,0
5902276899386
322030-50723
32
M140/230
72
6,5
5902276896217
322030-50714
32
M140/24
72
6,5
5902276899393
322030-50724
40
M130/230
126
5,0
5902276896224
322030-50813
40
M130/24
126
5,0
5902276899409
322030-50823
40
M140/230
126
7,0
5902276896231
322030-50814
40
M140/24
126
7,0
5902276899416
322030-50824
50
M130/230
124
5,5
5902276896248
322030-50913
50
M130/24
124
5,5
5902276899423
322030-50923
50
M140/230
124
7,0
5902276896255
322030-50914
50
M140/24
124
7,0
5902276899423
322030-50924
65
M130/230
243
6,0
5902276896262
322030-51013
65
M130/24
243
6,0
5902276899447
322030-51023
65
M140/230
243
8,0
5902276896279
322030-51014
65
M140/24
243
8,0
5902276899454
322030-51024
80
M130/230
397
6,5
5902276896286
322030-51113
80
M130/24
397
6,5
5902276899461
322030-51123
80
M140/230
397
8,5
5902276896293
322030-51114
80
M140/24
397
8,5
5902276899478
322030-51124
100
M140/230
723
9,0
5902276896316
322030-51214
100
M140/24
723
9,0
5902276899485
322030-51224
125
M180/230
1083
12,5
5902276896330
322030-51318
125
M180/24
1083
12,5
5902276899492
322030-51328
150
M180/230
1591
14,5
5902276896347
322030-51418
150
M180/24
1591
14,5
5902276899508
322030-51428
200
M180/230
2852
18,5
5902276896354
322030-51518
200
M180/24
2852
18,5
5902276899515
322030-51528
Скрыть
ACA 32 Блок концевых выключателей
Беспотенциальные, с плавной регулировкой.
2 выключателя (WE3/WE4)
Подробнее
Для привода
EAN
№ изделия
M130
5902276896354
322042-10050
M140, M180
5901688829271
322042-10051
Скрыть
ACA 33 Потенциометр
200 Ω (1 kΩ и 10 kΩ по запросу)
1,5 BA
Подробнее
Для привода
EAN
№ изделия
M130
5902276899652
322042-10009
M140, M180
5902276804175
322042-10078
Скрыть
ACA 38 Подогреватель штока
-20°C – +50°C
25 BA
50/60 гц
Подробнее
Для привода
EAN
№ изделия
M140
24 VAC
5902276804182
322042-10079
230 VAC / 115 VAC
5902276804199
322042-10080
M180
24 VAC
5902276804205
322042-10081
230 VAC / 115 VAC
5902276804212
322042-10082
Скрыть
