Балансировочная и
регулирующая арматура

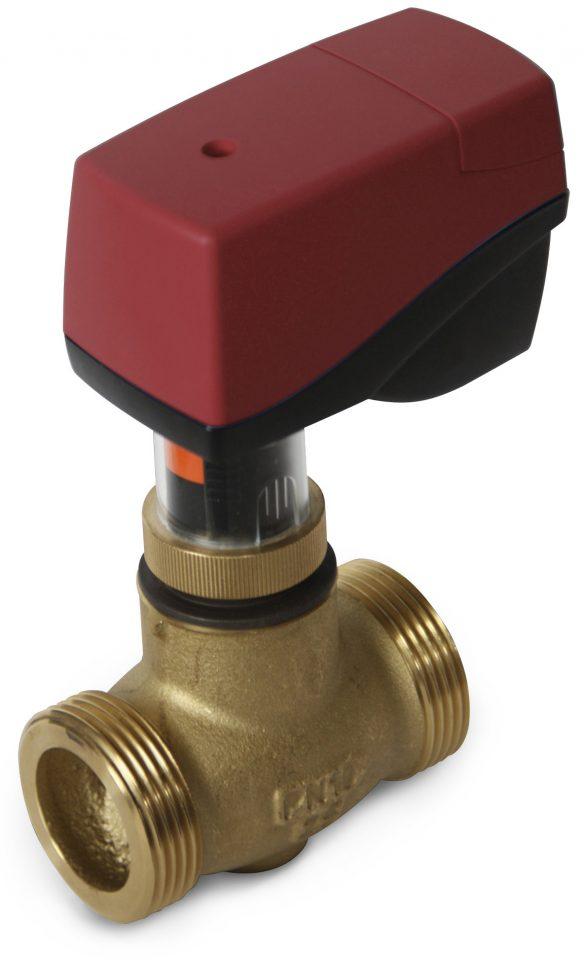

CV216/316 MZ

Применяются для зонального и покомнатного регулирования. Доступны в исполнении до DN 25, на номинальное давление PN 16, с наружной резьбой.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

2- или 3-ходовой, DN 15-25, латунь

Применяются для зонального и покомнатного регулирования. Доступны в исполнении до DN 25, на номинальное давление PN 16, с наружной резьбой.

Ключевые особенности

Встроенный микропроцессор

Многофункциональный и настраиваемый.

Оптимизированные характеристики

Удлиненный профиль штока обеспечивает достижение оптимальных характеристик.

Автоматическая фиксация

Автоматическая фиксация на штоке клапана, обеспечивающая надежное перемещение штока в обоих направлениях.

Технические характеристики

Область применения:

Системы тепло- и холодоснабжения.

Функция:

CV216 MZ: 2-ходовой регулирующий клапан
CV316 MZ: 3-ходовой смесительный или разделительный клапан

Характеристики:

CV216 MZ: Равнопроцентная регулирующая характеристика.
CV316 MZ: A–AB Равнопроцентная регулирующая характеристика. B–AB Линейная регулирующая характеристика.

Диапазон размеров:

DN 15-25

Номинальное давление:

PN 16

Температура:

Макс. рабочая температура: 120°C
Мин. рабочая температура: 0°C

Класс герметичности:

EN 1349, утечка через седло клапана V L1 (<0,02%)

Макс. высота подъема штока регулирующего клапана:

6.5 мм

Минимальная регулировочная способность:

≥30:1

Материал:

Корпус клапана: Латунь
Плунжер клапана: Латунь
Шток: хромоникелевая сталь 1.4305
Уплотнение: уплотнительные кольца из каучука EPDM

Маркировка:

TA, PN, DN и указатель направления потока.
(в случае CV316 MZ также маркируются каналы – A, B, AB)

Тип соединения:

Корпус с наружной резьбой согласно ISO 228/1.

Приводы:

TA-MC15

Технические характеристики – TA-MC15

Питающее напряжение:

TA-MC15/24: 24 В перем./пост. тока ±10%
TA-MC15/230: 230 В перем. тока +6% -10%
Частота 50-60 Гц ±5%

Энергопотребление:

2,5 ВА

Входной сигнал:

TA-MC15/24: Постоянный ток 0(2)-10 В или 3-точечный.
TA-MC15/230: 3-точечный.

Время срабатывания привода:

20 с/мм

Развиваемое усилие:

150 Н

Температура:

Макс. температура окружающей среды: 50°C
Мин. температура окружающей среды: 0°C

Степень защиты:

IP40

Кабель:

1,5 м, с обжимными втулками на концах жил.
24 B: 0,5 мм2
230 B: 0,75 мм2

Ход штока:

Макс. 9 мм

Цвет:

Черный корпус и красная крышка.

CV216 MZ (2-ходовой)
Наружная резьба согласно ISO 228
Подробнее
DN
D
L
H
H1
Kvs
Кг
EAN
№ изделия
15
G1/2
56
110
18
0.25
0.34
5902276894190
60 281-115
15
G1/2
56
110
18
0.40
0.34
5902276894220
60 281-215
15
G1/2
56
110
18
0.63
0.34
5902276894244
60 281-315
15
G1/2
56
110
18
1.0
0.34
5902276894251
60 281-415
15
G1/2
56
110
18
1.6
0.34
5902276894268
60 281-515
15
G1/2
56
110
18
2.5
0.34
5902276894275
60 281-615
20
G3/4
66
115
19
4.0
0.40
5902276894206
60 281-120
25
G1 1/4
76
130
26
6.3
0.70
5902276894213
60 281-125
25
G1 1/4
76
130
26
8.0
0.70
5902276894237
60 281-225
Скрыть
CV316 MZ (3-ходовой)
Наружная резьба согласно ISO 228
Подробнее
DN
D
L
H
H1
Kvs
Kvs
B-AB
Кг
EAN
№ изделия
15
G1/2
56
110
24.5
0.25
0.16
0.35
5902276889653
60 381-115
15
G1/2
56
110
24.5
0.40
0.25
0.35
5902276893094
60 381-215
15
G1/2
56
110
24.5
0.63
0.40
0.35
5902276893100
60 381-315
15
G1/2
56
110
24.5
1.0
0.63
0.35
5902276889691
60 381-415
15
G1/2
56
110
24.5
1.6
1.0
0.35
5902276893117
60 381-515
15
G1/2
56
110
24.5
2.5
1.6
0.35
5902276889707
60 381-615
20
G3/4
66
115
33
4.0
2.5
0.43
5902276889660
60 381-120
25
G1 1/4
76
130
38
6.3
4.0
0.75
5902276889677
60 381-125
25
G1 1/4
76
130
38
8.0
6.3
0.75
5902276889684
60 381-225
Скрыть
Приводы
Подробнее
Тип
Напряжение питания
Развиваемое
усилие [кН]
Входной сигнал
EAN
№ изделия
TA-MC15/24
24 В перем./пост. тока
0,15
3-точечный, 0(2)-10 В
3831112527799
61 015-001
TA-MC15/230
230 В перем. тока
0,15
3-точечный
3831112527805
61 015-002
Скрыть
С внутренней резьбой
Резьба соответствует параметрам ISO 228.
Длина резьбы в соответствии с ISO 7-1.
С гайками
Латунь/AMETAL®
Подробнее
DN клапана
D
D1
L*
EAN
№ изделия
15
G1/2
G3/8
21
7318794016804
52 163-010
20
G3/4
G1/2
21
7318794016903
52 163-015
25
G1 1/4
G1
23
7318794017108
52 163-025

*) Установочная длина (от поверхности уплотнителя до торца соединения).

Скрыть
С внешней резьбой
Резьба соответствует параметрам ISO 7-1
С гайками
Латунь
Подробнее
DN клапана
D
D1
L*
EAN
№ изделия
15
20
G3/4
R1/2
29
4024052516612
0601-02.350
25
G1 1/4
R1
35
4024052517015
0601-04.350

*) Установочная длина (от поверхности уплотнителя до торца соединения).

Скрыть
