Балансировочная и
регулирующая арматура

TA-GAV

Задвижка для отопления, холодоснабжения, систем водоснабжения. Доступна в фланцевом и паз-исполнении.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

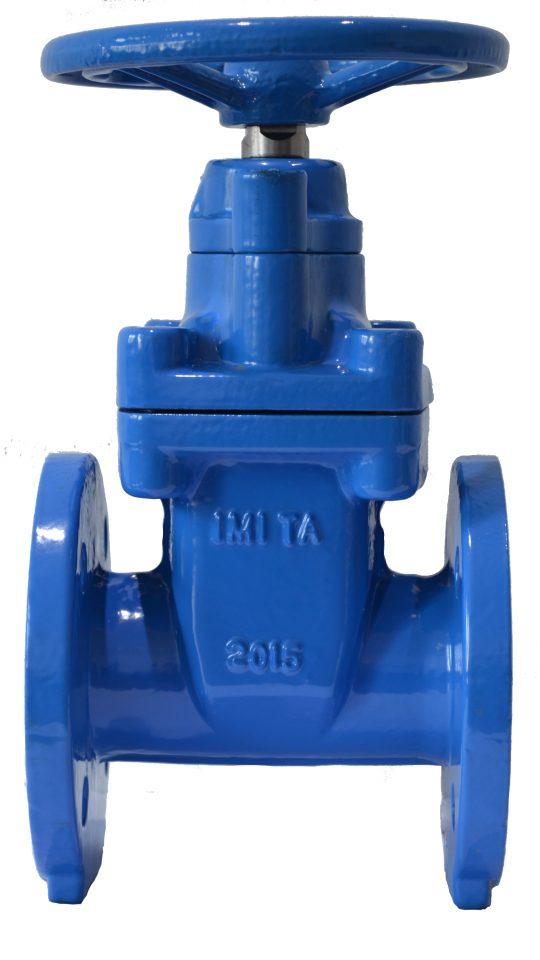

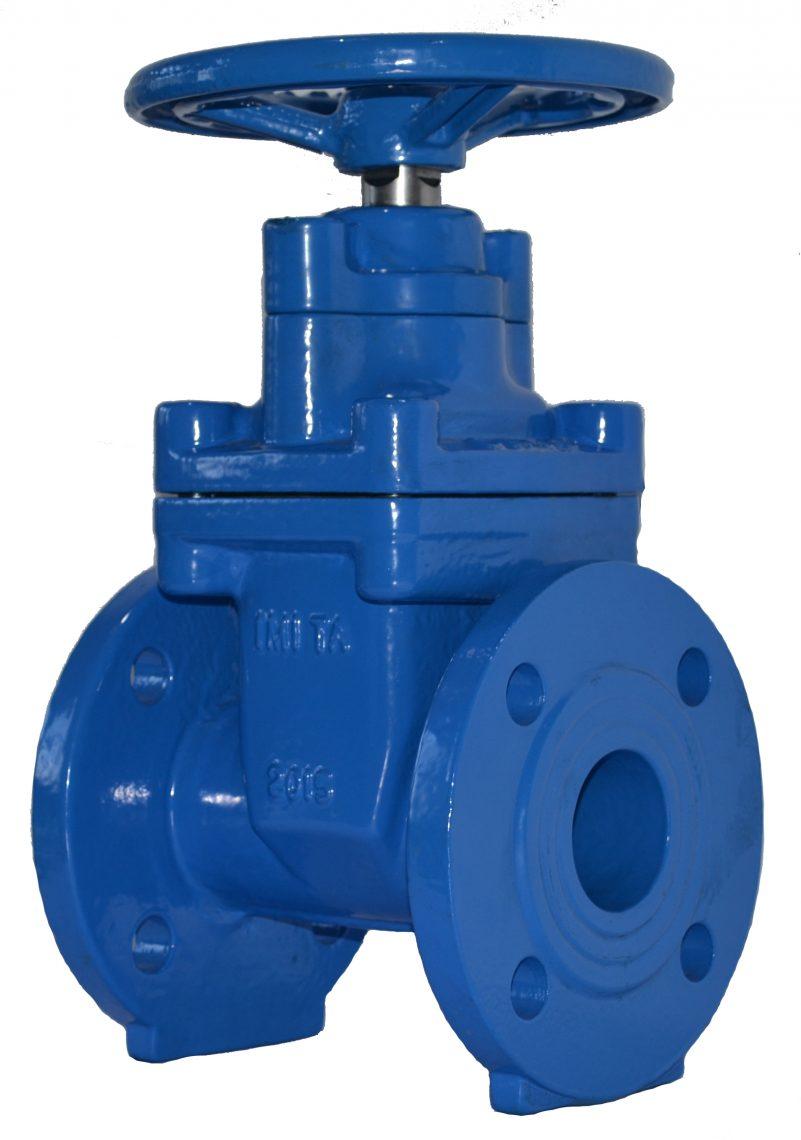

Клиновая задвижка DN 50-600

Задвижка для отопления, холодоснабжения, систем водоснабжения. Доступна в фланцевом и паз-исполнении.

Технические характеристики

Область применения:

Системы тепло и холодоснабжения
Системы водоснабжения

Функция:

Закрытие, невыдвижной шток

Диапазон размеров:

DN 50-600

Номинальное давление:

PN 16 и PN 25

Температура:

Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь.

Материал:

Фланцевое:
Корпус: Ковкий чугун EN-JS 1050
Верхняя часть: Ковкий чугун EN-JS 1050
Клин: Ковкий чугун EN-JS 1050, EPDM coated
Опора концевика: Латунь C67400
Втулка плунжера: Бронза C62300
Шток: Нержавеющая сталь BS970 420S37
Уплотнение: EPDM
Прокладка: EPDM
Сальник: Ковкий чугун EN-JS 1050
Рукоятка: Ковкий чугун EN-JS 1050
Редуктор: Углеродистая сталь St3
Паз-соединение:
Корпус:
– Корпусный ковкий чугун EN-JS 1050
– Бронзовая накладка EN1982 CC491K
Клин:
– Бронзовая накладка EN1982 CC491K
– Корпусный ковкий чугун EN-JS 1050
– Бронзовая гайка EN1982 CC491K
Шток: Нержавеющая сталь BS970 420S37
Верхняя часть: Ковкий чугун EN-JS 1050
Прокладка: Графит
Сальник: Ковкий чугун EN-JS 1050
Уплотнение: Графит
Рукоятка: Ковкий чугун EN-JS 1050

Поверхностная обработка:

Внутренне и внешне обработан жидкой эпоксидной краской или эпоксидным порошковым покрытием (НЭП).
Порошковое эпоксидное покрытие 150 -300 мкм.

Маркировка:

IMI, PN, DN и направление потока.

Цвет:

Синий RAL5015

Соединения:

Фланцевые:согласно EN 1092-2
Паз-соединения: согласно ISO 4200

Стандартная длина: BS5163

Аттестация:

WRAS

Фланцевое
С рукояткой
Подробнее

PN 16

DN
L
H
D
Kvs
kg
EAN
№ изделия
50
178
240
175
40,7
15
5902276800573
42250-026250
65
191
255
175
64,6
17
5902276800580
42250-026265
80
203
280
255
94,0
20
5902276800597
42250-026280
100
229
305
255
162,8
26
5902276800603
42250-026290
125
254
380
305
254,4
33
5902276800610
42250-026291
150
267
417
305
366,3
46
5902276800627
42250-026292
200
292
525
355
651,1
70
5902276800634
42250-026293
250
330
621
405
1017,4
105
5902276800641
42250-026294
300
356
711
405
1465,0
159
5902276800658
42250-026295



PN 25

DN
L
H
D
Kvs
kg
EAN
№ изделия
50
178
240
175
40,7
15
5902276800481
42250-026350
65
191
255
175
64,6
17
5902276800498
42250-026365
80
203
280
255
94,0
20
5902276800504
42250-026380
100
229
305
255
162,8
26
5902276800511
42250-026390
125
254
380
305
254,4
33
5902276800528
42250-026391
150
267
417
305
366,3
46
5902276800535
42250-026392
200
292
525
355
651,1
70
5902276800542
42250-026393
250
330
621
405
1017,4
105
5902276800559
42250-026394
300
356
711
405
1465,0
159
5902276800566
42250-026395
Скрыть
Фланцевое
С редуктором
Подробнее

PN 16

DN
L
L1
H
D
Kvs
kg
EAN
№ изделия
350
381
330
925
460
1837,7
425
5902276800764
42250-126296
400
406
330
857
460
2437,9
625
5902276800771
42250-126297
450
432
330
1272
460
3122,8
825
5902276800788
42250-126298
500
457
400
1485
600
3876,5
1005
5902276800795
42250-126299
600
508
400
1510
600
5666,3
1345
5902276800757
42250-126200

Kvs = м 3/час при перепаде давления в 1 бар и полностью открытом клапане.

Скрыть
Паз-соединение
С рукояткой
Подробнее

PN 16

DN
ØD
D
L
H
Kvs
kg
EAN
№ изделия
50
60
190
178
260
40,7
16
5902276800665
42250-029250
65 1)
73
190
191
276
64,6
20
5902276802744
42250-025265
65
76,1
190
191
276
64,6
20
5902276800672
42250-029265
80
89
190
203
300
94,0
24
5902276800689
42250-029280
100
114
250
229
355
162,8
38
5902276800696
42250-029290
125
139,7
305
254
409
254,4
50
5902276800702
42250-029291
125 1)
141,3
305
254
409
254,4
50
5902276802751
42250-025291
150
168
305
267
467
366,3
60
5902276800719
42250-029292
200
219
356
292
606
651,1
110
5902276800726
42250-029293
250
273
405
330
750
1017,4
200
5902276800733
42250-029294
300
324
457
356
835
1465,0
280
5902276800740
42250-029295

Kvs = м 3/час при перепаде давления в 1 бар и полностью открытом клапане.

1) Не соответствует ISO 4200.

Скрыть
