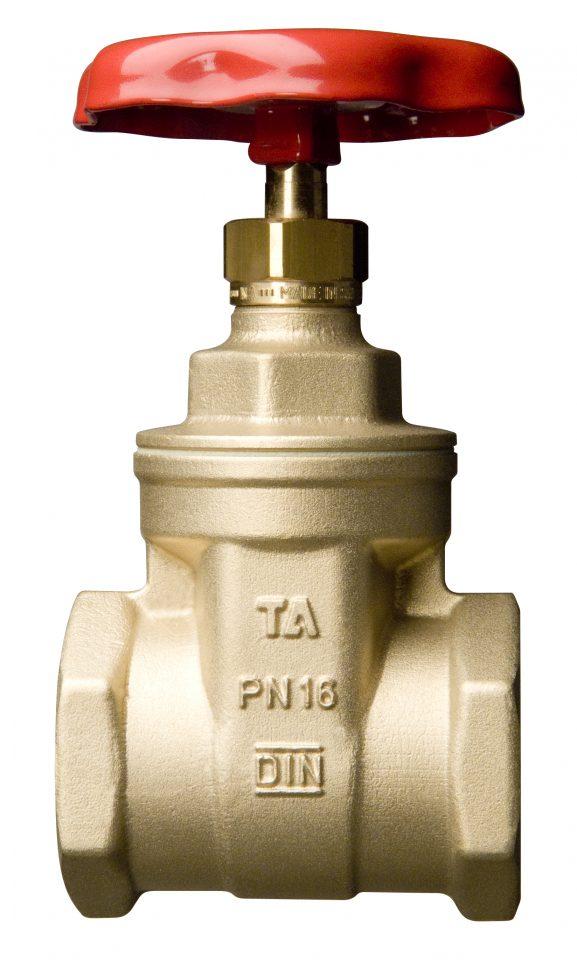

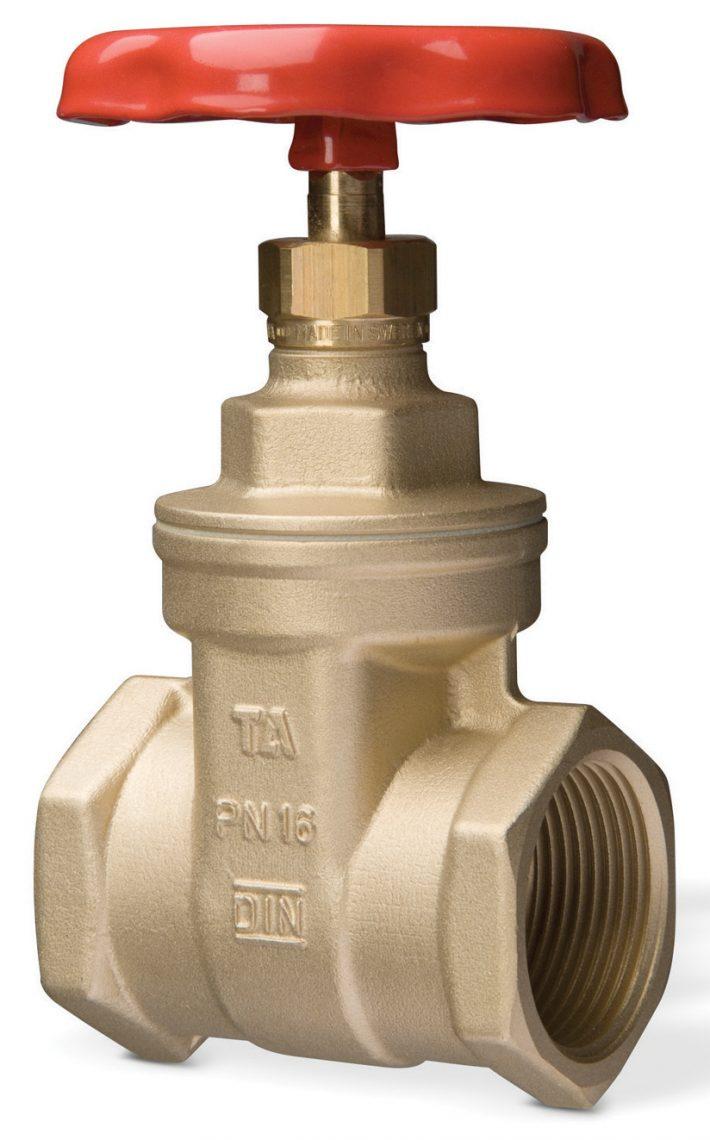

Сплав AMETAL® обеспечивает высокую прочность клиновой задвижки TA 60 и ее долговременную и безотказную эксплуатацию в системах отопления, холодо- и водоснабжения. Благодаря конструкции с неподъемным штоком TA 60 занимает меньше места.
Сплав AMETAL® обеспечивает высокую прочность клиновой задвижки TA 60 и ее долговременную и безотказную эксплуатацию в системах отопления, холодо- и водоснабжения. Благодаря конструкции с неподъемным штоком TA 60 занимает меньше места.
Продлевает время эксплуатации и снижает стоимость технического обслуживания.
Для оптимального удобства в управлении.
Устойчивый к потере цинка сплав, обеспечивающий долговременную эксплуатацию клапана и уменьшающий риск протечки.
Системы тепло и холодоснабжения
Системы водоснабжения
Закрытие
DN 10-50
PN 16
PN 25
Макс. рабочая температура: 170°C
Мин. рабочая температура: -50°C
Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).
Корпус: AMETAL®
Головка: AMETAL®
Клин: AMETAL®
Шток и крепление: AMETAL®
Уплотнения: ПТФЭ (политетрафторэтилен)/графит и арамидное волокно.
Уплотнение О-образное (TA 64): EPDM
AMETAL® – это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.
TA, DN, PN, DR.
CE: DN 50 (PN 25).
Внутренняя резьба в соответствии с ISO 228, ISO 7/1.
Резьбовая головка с плоским уплотнением.
WRAS (TA 64 № изделия 51 064)
|
DN
|
D*
|
D2
|
L
|
H
|
Kvs
|
EAN
|
№ изделия
|
|
10
|
G3/8
|
60
|
49
|
72
|
6
|
7318792625005
|
51 060-010
|
|
15
|
G1/2
|
60
|
56
|
77
|
9
|
7318792725104
|
51 060-015
|
|
20
|
G3/4
|
70
|
61
|
95
|
25
|
7318792625203
|
51 060-020
|
|
25
|
G1
|
70
|
69
|
102
|
45
|
7318792725302
|
51 060-025
|
|
32
|
G1 1/4
|
70
|
77
|
122
|
74
|
7318792625401
|
51 060-032
|
|
40
|
G1 1/2
|
90
|
81
|
138
|
122
|
7318792625500
|
51 060-040
|
|
50
|
G2
|
100
|
95
|
160
|
270
|
7318792625609
|
51 060-050
|
Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.
|
DN
|
D
|
D2
|
L
|
H
|
Kvs
|
EAN
|
№ изделия
|
|
15
|
Rp1/2
|
60
|
58
|
77
|
9
|
7318792736209
|
51 064-315
|
|
20
|
Rp3/4
|
70
|
63
|
95
|
25
|
7318792736308
|
51 064-320
|
|
25
|
Rp1
|
70
|
73
|
102
|
45
|
7318792736407
|
51 064-325
|
|
32
|
Rp1 1/4
|
70
|
83
|
122
|
74
|
7318792736506
|
51 064-332
|
|
40
|
Rp1 1/2
|
90
|
86
|
138
|
122
|
7318792736605
|
51 064-340
|
|
50
|
Rp2
|
100
|
99
|
160
|
270
|
7318792736704
|
51 064-350
|
Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.
