Термостатические трехходовые клапаны

Термостатические трехходовые клапаны используются в двухтрубных насосных системах отопления. Использование в однотрубных насосных системах отопления возможно при замене термостатической вставки. При одновременном закрытии практически всех клапанов создается дополнительное давление в системе отопления. Если трехходовой клапан перекрывает циркуляцию в радиаторе, то байпас на обратный поток полностью открывается. Это помогает избежать появления дополнительных перепадов давления в системе и поддерживать постоянное рабочее давление. Байпас может быть Т-образно соединен с обратным потоком от радиатора.

ИНФОРМАЦИЯ О ПРОДУКЦИИ

Термостатические клапаны без предварительной настройки, с автоматическим регулированием байпаса

Ключевые особенности

Для избежания дополнительных перепадов давления

Благодаря автомическому байпасному регулированию

С Т-образным байпасом

Для легкого соединения с обратным потоком

Двойное уплотнительное кольцо

Для обеспечения надежной работы

Корпус из литьевой бронзы,

Коррозионная стойкость и безопасность

Технические характеристики

Область применения:

Двухтрубные и однотрубные системы отопления.

Функция:

Регулирование
Закрытие
Предотвращение дополнительных перепадов давления
Гарантия минимальной циркуляции теплоносителя

Диапазон размеров:

DN 15

Номинальное давление:

PN 10

Температура:

Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C.
Мин. рабочая температура: -10°C

Материал:

Корпус клапана: коррозинно-стойкая литьевая бронза
Т-образный байпас: медь
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь
Шток: Шток из стали Niro с двойным уплотнительным кольцом. Наружное уплотнительное кольцо можно заменить под давлением.

Обработка поверхностей:

Корпус клапана и фитинги покрыты никелем.

Маркировка:

THE, направление потока. Черный защитный колпачек.

Соединение:

Корпус клапана и Т-обратный байпас разработаны с возможностью резьбового соединения, соединения с помощью компресионных фитингов для медных, тонкостенных стальных или метоллопластиковых трубопроводов.

Соединение термостатических головок и приводов:

HEIMEIER M30x1,5

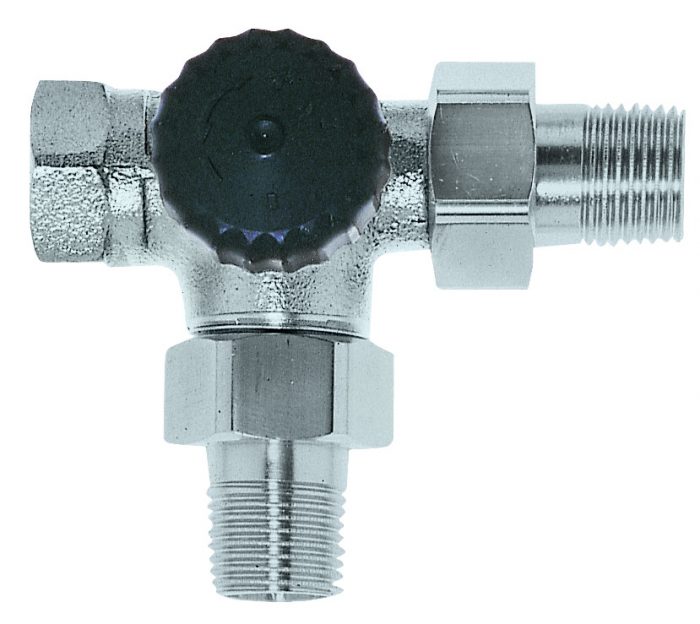

Термостатический трехходовой клапан
монтаж на радиаторе - слева

Подробнее

Соединение байпаса	DN	D	d2	Значение Kv для радиатора Значение р-диапазона 1 K / 2 K ¹⁾	Общее значение Kv ²⁾	EAN	№ изделия
DN 15 (1/2”) Резьбовой штуцер	15	Rp1/2	R1/2	0,38 / 0,73	1,45	4024052221714	4151-02.000

1) Коэффициент распределения при 2,0 K составляет около 50%.
2) Общее значение Kv для радиатора и байпаса.

*) SW1: 27mm, SW2: 30mm

Kvs = м³/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 1 K / 2 K = м³/ч при падении давления 1 бар с термостатической головкой.

Скрыть

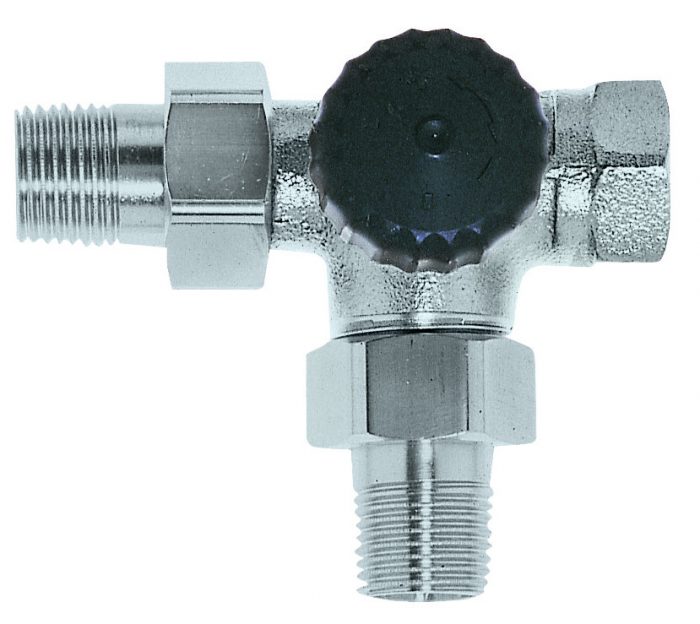

Термостатический трехходовой клапан
монтаж на радиаторе - справа

Подробнее

Соединение байпаса	DN	D	d2	Значение Kv для радиатора Значение р-диапазона 1 K / 2 K ¹⁾	Общее значение Kv ²⁾	EAN	№ изделия
DN 15 (1/2”) Резьбовой штуцер	15	Rp1/2	R1/2	0,38 / 0,73	1,45	4024052221615	4150-02.000

1) Коэффициент распределения при 2,0 K составляет около 50%.
2) Общее значение Kv для радиатора и байпаса.

*) SW1: 27mm, SW2: 30mm

Kvs = м³/ч при перепаде давления в 1 бар и полностью открытом клапане.

Kv [xp] макс. 1 K / 2 K = м³/ч при падении давления 1 бар с термостатической головкой.

Скрыть

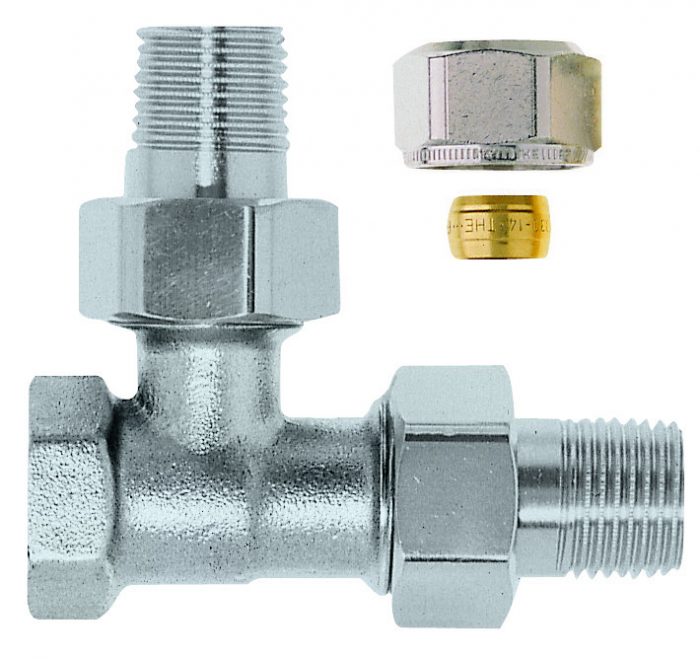

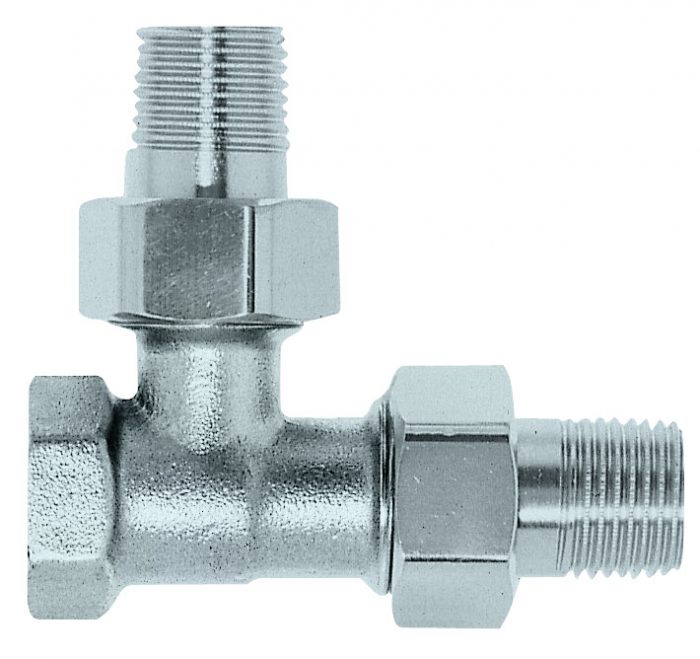

Тройник байпаса
монтаж на радиаторе слева или справа.

Подробнее

Соединение байпаса	DN	D	d2	EAN	№ изделия
DN 15 (1/2”) Резьбовой штуцер	15	Rp1/2	R1/2	4024052222117	4154-02.000

*) SW1: 27mm, SW2: 30mm

Скрыть

Модернизированная термостатическая вставка
для термостатических трехходовых клапанов, применяющихся в однотрубных отопительных системах.
Предполагается, что расход в контуре будет распределяться в пропорции 35% - на радиатор и 65% - на байпас.
Общее значение Kv - 2,40 [м3/ч] (при значении 2 К р-диапазона).
Диаграмма расхода предоставляется по запросу.

Подробнее

EAN	№ изделия
4024052217410	4101-03.300

Скрыть

Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с внутренней резьбой Rp3/8-Rp3/4.
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.

Подробнее

Ø трубы	DN	EAN	№ изделия
12	10 (3/8″)	4024052174614	2201-12.351
14	15 (1/2″)	4024052174713	2201-14.351
15	15 (1/2″)	4024052175017	2201-15.351
16	15 (1/2″)	4024052175116	2201-16.351
18	20 (3/4″)	4024052175215	2201-18.351

Скрыть

Опорная втулка
Для медных или стальных тонкостенных труб с толщиной стенки 1 мм.
Латунь.

Подробнее

Ø трубы	L	EAN	№ изделия
12	25,0	4024052127016	1300-12.170
15	26,0	4024052127917	1300-15.170
16	26,3	4024052128419	1300-16.170
18	26,8	4024052128815	1300-18.170

Скрыть

Компрессионный фитинг
Для многослойных труб согласно DIN 16836.
Соединение с внутренней резьбой Rp1/2.
Никелированная латунь.

Подробнее

Ø трубы	EAN	№ изделия
16 x 2	4024052138616	1335-16.351

Скрыть

Двойной соединительный фитинг
для крепления пластиковых, медных, тонкостенных стальных или металлопластиковых труб.
Латунный, никелированный.

Подробнее

	L	EAN	№ изделия
G3/4 x R1/2	26	4024052308415	1321-12.083

Скрыть

Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.

Подробнее

Ø трубы	EAN	№ изделия
12	4024052214211	3831-12.351
14	4024052214310	3831-14.351
15	4024052214617	3831-15.351
16	4024052214914	3831-16.351
18	4024052215218	3831-18.351

Скрыть

Компрессионный фитинг
для медных и тонкостенных стальных труб согласно DIN EN 1057/10305-1/2 и нержавеющей трубы.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Мягкое уплотнение, макс. 95°C.
Никелированная латунь.

Подробнее

Ø трубы	EAN	№ изделия
15	4024052515851	1313-15.351
18	4024052516056	1313-18.351

Скрыть

Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.

Подробнее

Ø трубы	EAN	№ изделия
12×1,1	4024052136018	1315-12.351
14×2	4024052134618	1311-14.351
16×1,5	4024052136117	1315-16.351
16×2	4024052134816	1311-16.351
17×2	4024052134915	1311-17.351
18×2	4024052135110	1311-18.351
20×2	4024052135318	1311-20.351

Скрыть

Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.

Подробнее

Ø трубы	EAN	№ изделия
16×2	4024052137312	1331-16.351
18×2	4024052137411	1331-18.351

Скрыть
