Балансировочная и
регулирующая арматура

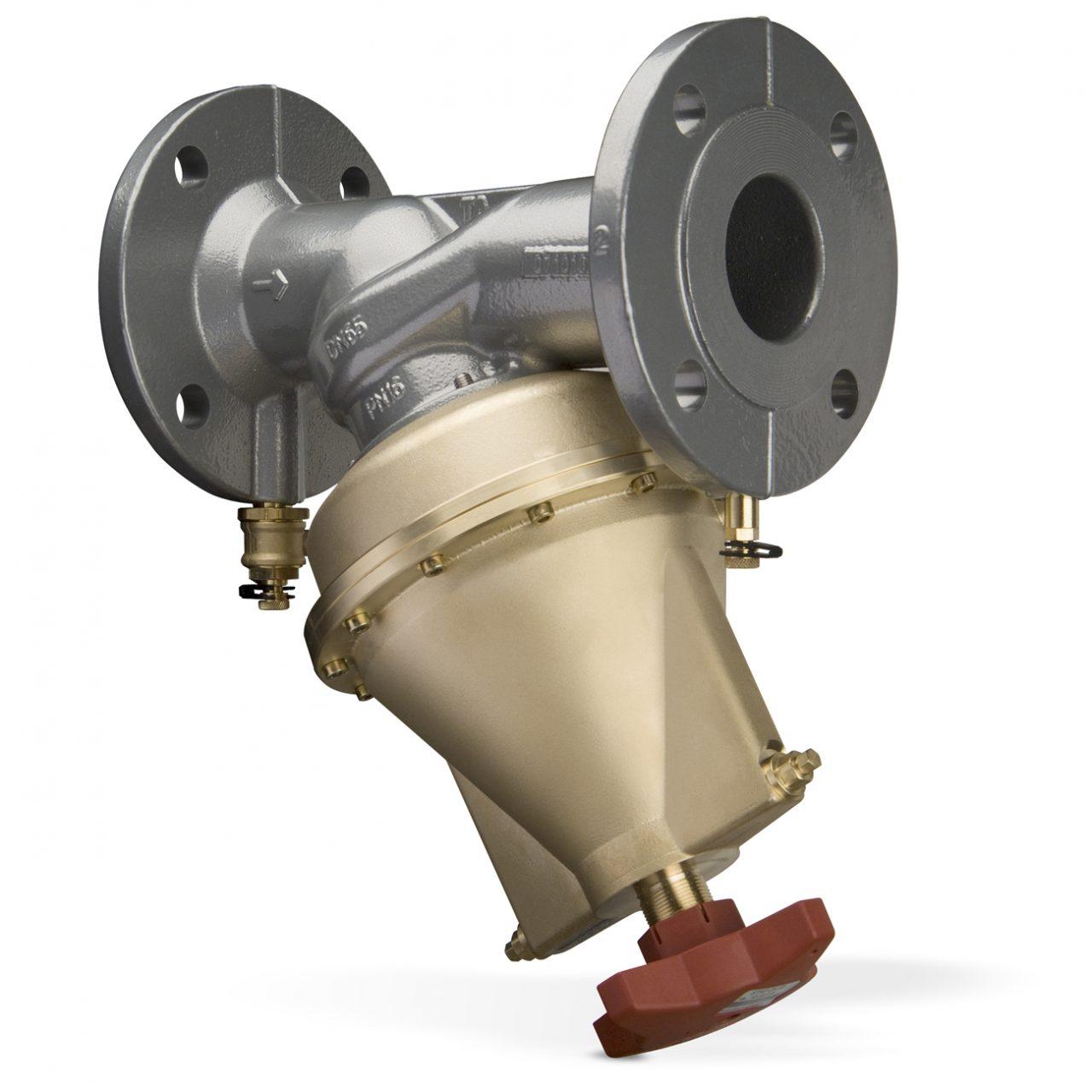

Фланцевый STAP

Фланцевый регулятор STAP является высокоэффективным регулятором перепада давления, поддерживающим его постоянным на потребителе. Этим обеспечивается точное, стабильное и плавное регулирование, снижается риск возникновения шума на регулирующих клапанах и, в результате, простота балансировки и ввода в эксплуатацию. Непревзойденная точность и компактность регулятора STAP делают его особенно удобным для использования во вторичном контуре систем тепло- и холодоснабжения.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Регулятор перепада давления DN 65-100, регулируемая настройка и запорная функция

Фланцевый регулятор STAP является высокоэффективным регулятором перепада давления, поддерживающим его постоянным на потребителе. Этим обеспечивается точное, стабильное и плавное регулирование, снижается риск возникновения шума на регулирующих клапанах и, в результате, простота балансировки и ввода в эксплуатацию. Непревзойденная точность и компактность регулятора STAP делают его особенно удобным для использования во вторичном контуре систем тепло- и холодоснабжения.

Ключевые особенности

Регулируемая настройка

Обеспечивает заданный перепад давления, гарантирующий точную балансировку.

Запорная функция

Наличие этой функции делает техническое обслуживание простым и нетрудоемким.

Измерительные штуцеры

Облегчают процесс балансировки и увеличивают ее точность.

Технические характеристики

Область применения:

Системы водяного теплоснабжения и холодоснабжения.

Функция:

Регулирование перепада давления
Настраиваемое значение Δp
Измерение
Закрытие

Диапазон размеров:

DN 65-100

Номинальное давление:

PN 16

Макс. дифференциальное давление (ΔpV):

350 кПа

Диапазон настроек:

20* – 80 кПа или 40* – 160 кПа.
*) Заводская настройка

Температура:

Макс. рабочая температура: 120°C
Мин. рабочая температура: -10°C

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).

Материал:

Корпус клапана: Ковкий чугун EN-GJL-250 (GG 25)
Верхняя часть: AMETAL®
Конус: AMETAL® с покрытием PTFE
Штоки: AMETAL®
Уплотнительные кольца: Каучук EPDM
Уплотнение седла: заглушка с уплотнительным кольцом из каучука EPDM
Мембрана: Армированный EPDM каучук
Пружина: Нержавеющая сталь
Ручка: Полиамид

AMETAL® – это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.

Обработка поверхностей:

Корпус клапана: Эпоксидный лак.

Маркировка:

Корпус: TA, PN 16, DN, CE, 250 CI, направление потока и дата отливки (год, месяц, день).
Верхняя часть и ручка: Маркировка, содержащая STAP, DN, ΔpL 20-80 80 или 40-160 kPa соотв. и штрих-код.

Монтажный размер:

ISO 5752 серия 1, BS 2080

Фланцы:

ISO 7005-2.

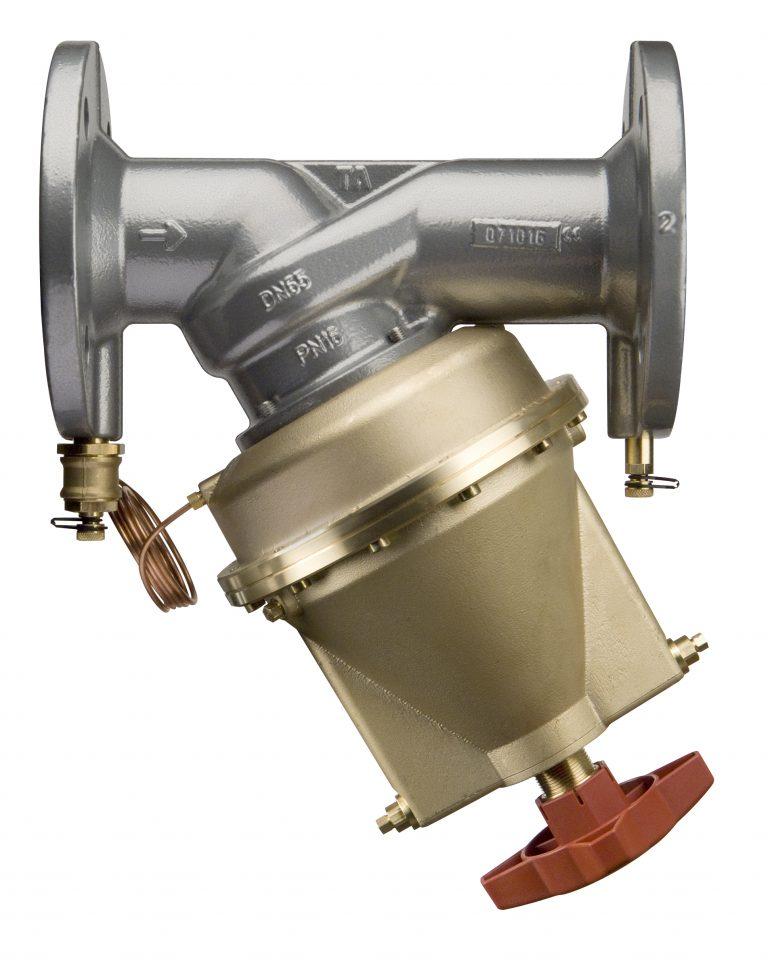

Клапаны с фланцами
Капиллярная трубка длиной 1 м и переходной штуцер с запорной функцией в комплекте.
Подробнее

PN 16, ISO 7005-2

DN
Количество
отверстий
под болты
D
L
H
Kvm
qмакс
3/ч]
кг
EAN
№ изделия
20-80 кПа
65
4
185
290
321
36
25,5
22
7318793750402
52 265-065
80
8
200
310
337
55
38,9
24
7318793750600
52 265-080
100
8
220
350
350
110
77,8
29
7318793750808
52 265-090
40-160 кПа
65
4
185
290
321
36
25,5
22
7318793750501
52 265-165
80
8
200
310
337
55
38,9
24
7318793750709
52 265-180
100
8
220
350
350
110
77,8
29
7318793750907
52 265-190

→ = Направление потока

Kvm = м3/ч при перепаде давления в 1 бар и максимальной степени открытия, соответствующей диапазону пропорционального регулирования (-25%).

Скрыть
Измерительный штуцер STAP
Подробнее
EAN
№ изделия
7318793660602
52 265-205
Скрыть
Измерительный штуцер, двухходовой
Для соединения с капиллярной трубкой при одновременном использовании с измерительным оборудованием TA.
Подробнее
EAN
№ изделия
7318793784100
52 179-200
Скрыть

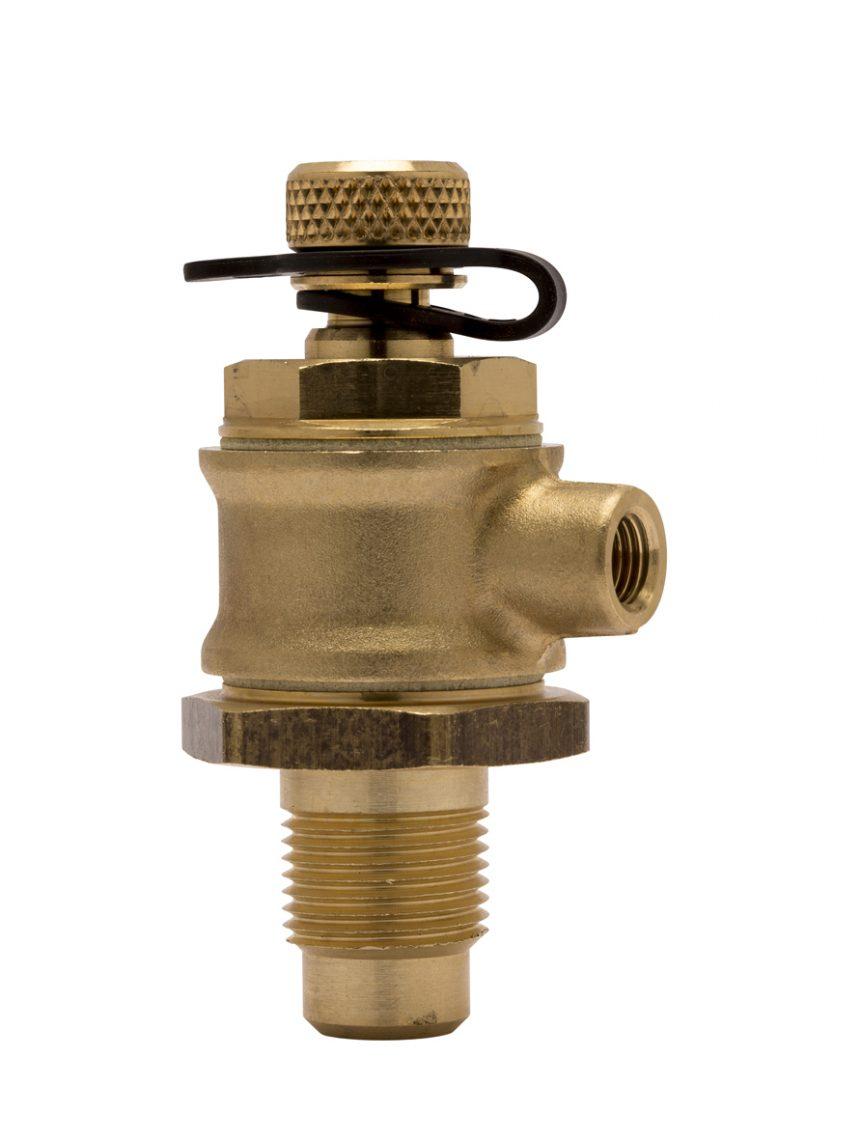

Штуцер с запиранием для капиллярной трубки
Подробнее
EAN
№ изделия
7318793781604
52 265-206
Скрыть
Капиллярная трубка
Подробнее
L
EAN
№ изделия
1 м
7318793661500
52 265-301
Скрыть
Удлинитель для капиллярной трубки
Укомплектован патрубками для 6 мм трубки
Подробнее
EAN
№ изделия
7318793781505
52 265-212
Скрыть
Настроечный инструмент ΔpL
Подробнее
L
H
EAN
№ изделия
107
95
3 mm
7318793975508
52 265-305
Скрыть
Заглушка
Выпуск воздуха
Подробнее
EAN
№ изделия
7318793661609
52 265-302
