Балансировочная и
регулирующая арматура

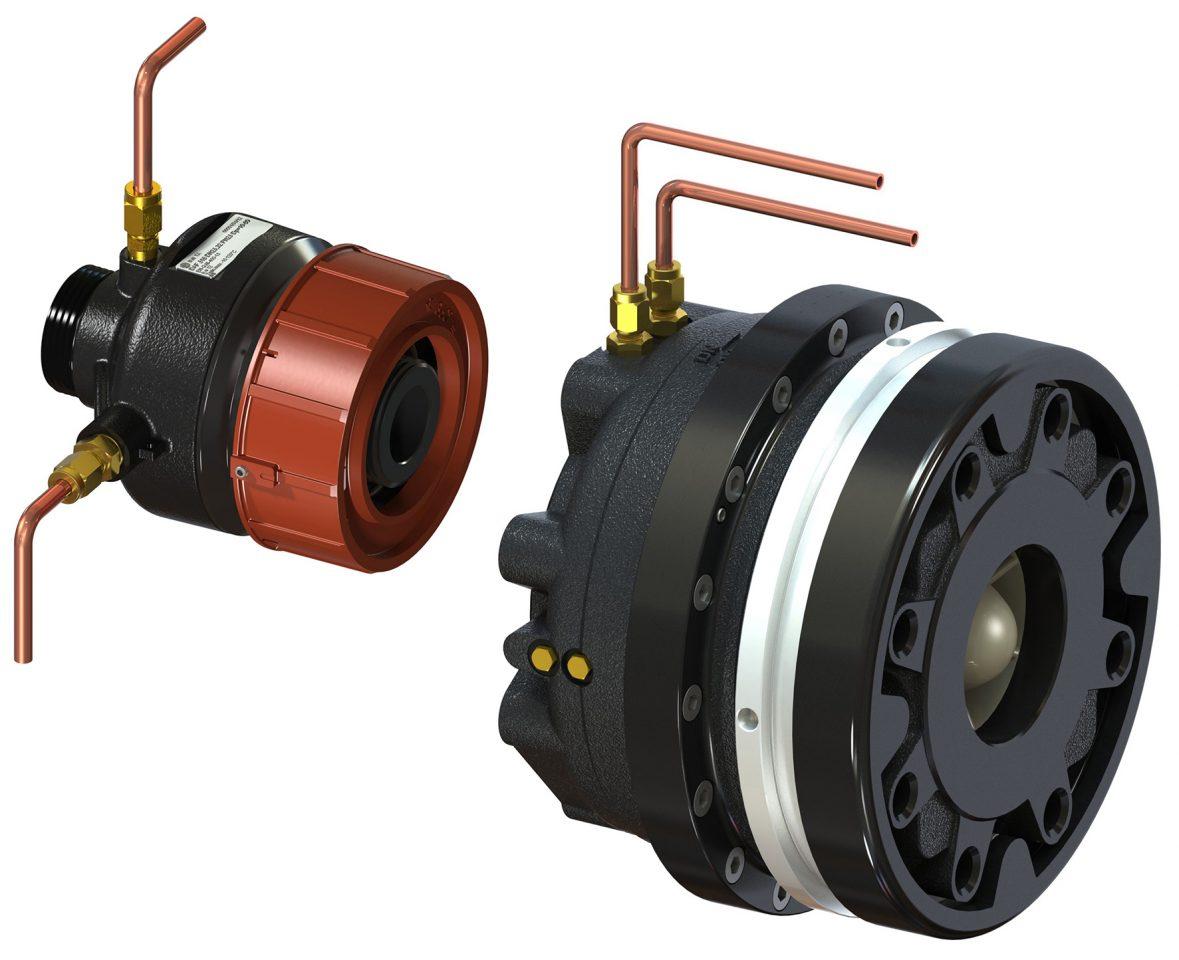

DAF 516

Данные компактные регуляторы перепада давления для систем тепло- и холодоснабжения особенно эффективны в системах с высокими температурами и/или перепадами давления. Они подходят для применения в первичных и вторичных контурах систем централизованного теплоснабжения и холодоснабжения. Корпус из ковкого чугуна и электрофоретическая окраска обеспечивают высокую коррозионную стойкость.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Регулятор перепада давления с изменяемой настройкой – Для установки в подающем трубопроводе

Данные компактные регуляторы перепада давления для систем тепло- и холодоснабжения особенно эффективны в системах с высокими температурами и/или перепадами давления. Они подходят для применения в первичных и вторичных контурах систем централизованного теплоснабжения и холодоснабжения. Корпус из ковкого чугуна и электрофоретическая окраска обеспечивают высокую коррозионную стойкость.

Ключевые особенности

Осевая конструкция

Обеспечивает бесшумное понижение высокого давления.

Регулируемая настройка

Обеспечивает заданный перепад давления, гарантирующий точную балансировку.

Технические характеристики

Область применения:

Системы тепло- и холодоснабжения.
Для установки в подающем трубопроводе.

Функция:

Регулирование перепада давления
Настраиваемая величина перепада давления

Диапазон размеров:

DN 15-125

Номинальное давление:

DN 15-50: PN 25
DN 65-125: PN 25 / PN 16

Макс. дифференциальное давление (ΔpV):

1600 кПа = 16 бар

Диапазон настроек:

Настраиваемый перепад давления в контуре:
5-30 кПа, 10-60 кПа, 10-100 кПа и 60-150 кПа.
Заводские настройки:
DN 15-50: Максимальное значение (30, 60, 100 или 150 кПа соответственно).
DN 65-125: Среднее значение (~18, ~35, ~55 или ~105 кПа соответственно).

Температура:

Макс. рабочая температура: 150°C
Мин. рабочая температура: -10°C

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).

Материал:

Корпус клапана: Ковкий чугун EN-GJS-400-15.
Мембраны и прокладки: EPDM (тройной этилен-пропиленовый каучук).
Регулировочное кольцо: DN 15-50 из полифениленсульфидной смолы Ryton PPS, DN 65-125 R St 37-2 из стали.

Обработка поверхностей:

Окраска методом электрофореза.

Маркировка:

IMI TA, DN, PN, материал, Kvs, Δp и указатель направления потока.

Соединение:

DN 15-50: Наружная резьба выполнена в соответствии с ISO 228.
DN 65-125: Фланцы в соответствии с EN-1092-2, тип 21. Длина в соответствии с EN 558 серия 1.

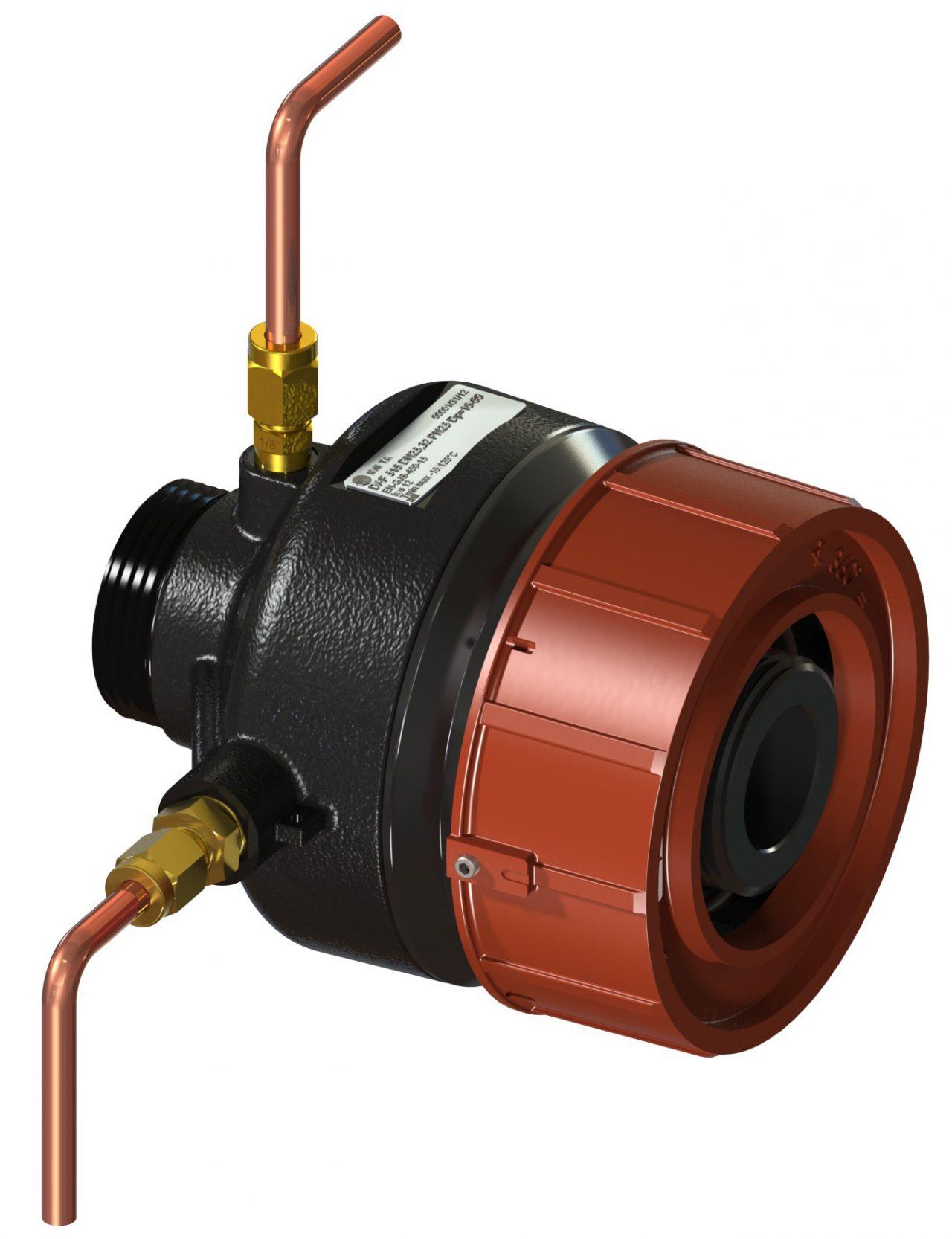

DN 15-50 – Клапан с наружной резьбой
Присоединительные комплекты заказываются отдельно.
Наружная резьба соответствует параметрам ISO 228.
В комплект входит 2 капиллярные трубки (Ø6) 1 200 мм, соединительный комплект (G1/2 + G3/4) для подключения капиллярной трубки, например к STAD, и 2 соединения капиллярной трубки R1/4 (R1/8 установлено на клапане).
Подробнее

PN 25

DN
d
L
L1*
H1
H2
Kvs
Кг
EAN
№ изделия
5-30 кПа
15/20
G1
106
116
41
52
4
1,5
3831112505476
52 763-120
25/32
G1 1/4
125
150
51
57
12
2,6
3831112503953
52 763-125
40/50
G2
162
190
70
75
30
5,8
3831112504042
52 763-140
10-60 кПа
15/20
G1
106
116
41
52
4
1,5
3831112505377
52 761-120
25/32
G1 1/4
125
150
51
57
12
2,6
3831112504134
52 761-125
40/50
G2
162
190
70
75
30
5,8
3831112504196
52 761-140
10-100 кПа
15/20
G1
106
116
41
52
4
1,5
3831112504189
52 760-120
25/32
G1 1/4
125
150
51
57
12
2,6
3831112504004
52 760-125
40/50
G2
162
190
70
75
30
5,8
3831112504103
52 760-140
60-150 кПа
15/20
G1
106
116
41
52
4
1,5
3831112504233
52 762-120
25/32
G1 1/4
125
150
51
57
12
2,6
3831112504141
52 762-125
40/50
G2
162
190
70
75
30
5,8
3831112504158
52 762-140

*) Длина, включая регулировочное кольцо.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

→ = Направление потока

Скрыть

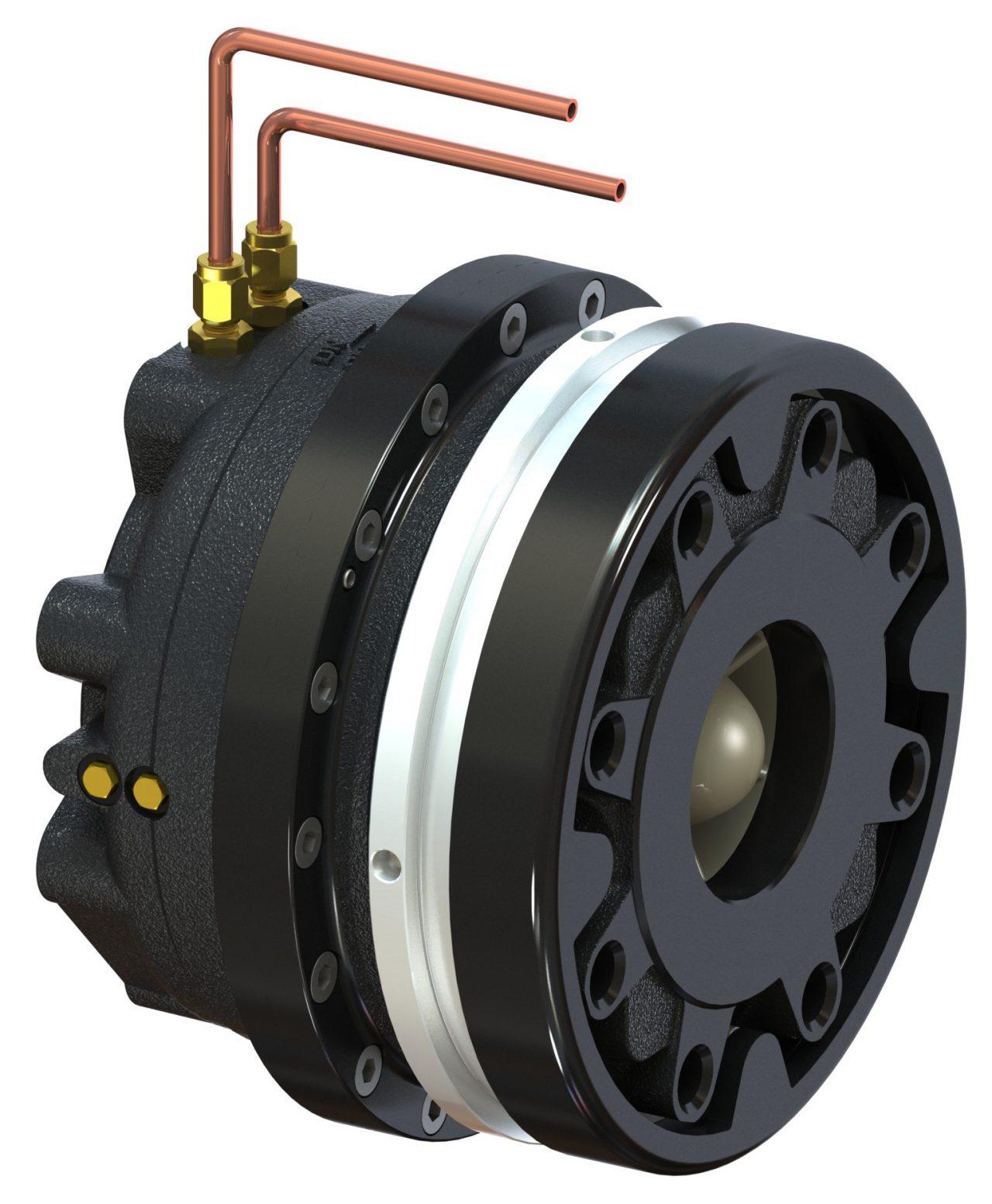

DN 65-125 – Клапаны с фланцами
Не нуждаются в отдельных соединениях.
Фланцы в соответствии с EN-1092-2, тип 21.
В комплект входит 2 капиллярные трубки (O6) 1 500 мм, соединительный комплект (G1/2 + G3/4) для подключения капиллярной трубки, например к STAD/STAF, и 2 соединения капиллярной трубки R1/4 (M14x1 установлено на клапане).
Подробнее

PN 25 (DN 65-80 также подходит для фланцев PN 16)

DN
D
L
Kvs
Кг
EAN
№ изделия
5-30 кПа
65
210
160
60
18
3831112502635
52 763-165
80
210
160
60
18
3831112502819
52 763-180
100
320
254
150
58
3831112502406
52 763-190
125
320
254
150
58
3831112502444
52 763-191
10-60 кПа
65
210
160
60
18
3831112504493
52 761-165
80
210
160
60
18
3831112504509
52 761-180
100
320
254
150
58
3831112502390
52 761-190
125
320
254
150
58
3831112502420
52 761-191
10-100 кПа
65
210
160
60
18
3831112504677
52 760-165
80
210
160
60
18
3831112504684
52 760-180
100
320
254
150
58
3831112502161
52 760-190
125
320
254
150
58
3831112502413
52 760-191
60-150 кПа
65
210
160
60
18
3831112504516
52 762-165
80
210
160
60
18
3831112504615
52 762-180
100
320
254
150
58
3831112505681
52 762-190
125
320
254
150
58
3831112505865
52 762-191

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

→ = Направление потока

Скрыть
Соединения с внутренней резьбой для DN 15-50
Резьба соответствует параметрам ISO 228.
С гайками
Подробнее
d1
d2
L1*
EAN
№ изделия
G1
G1/2
26
3831112501027
52 759-015
G1
G3/4
32
3831112501034
52 759-020
G1 1/4
G1
47
3831112501041
52 759-025
G1 1/4
G1 1/4
52
3831112501058
52 759-032
G2
G1 1/2
52
3831112503489
52 759-040
G2
G2
64,5
3831112503205
52 759-050

*) Установочная длина (от поверхности уплотнителя до торца соединения).

Скрыть
Соединения с внутренней резьбой Rc для DN 15-50
Резьба соответствует параметрам ISO 7-1.
С гайками
Подробнее
d1
d2
L1*
EAN
№ изделия
G1
Rc1/2
26
3831112527454
52 751-301
G1
Rc3/4
32
3831112527461
52 751-302
G1 1/4
Rc1
47
3831112527478
52 751-303
G1 1/4
Rc1 1/4
52
3831112527485
52 751-304
G2
Rc1 1/2
52
3831112527492
52 751-305
G2
Rc2
64,5
3831112527508
52 751-306
Скрыть
Соединения с внешней резьбой для DN 15-50
Резьба соответствует параметрам ISO 7.
С гайками
Подробнее
d1
d2
L1*
EAN
№ изделия
G1
R1/2
34
3831112500983
52 759-115
G1
R3/4
40
3831112500990
52 759-120
G1 1/4
R1
40
3831112501003
52 759-125
G1 1/4
R1 1/4
45
3831112501010
52 759-132
G2
R1 1/2
45
3831112503342
52 759-140
G2
R2
50
3831112503472
52 759-150
Скрыть
Соединения для сварки DN 15-50
С гайками
Подробнее
d1
D
L1*
EAN
№ изделия
G1
20,8
37
3831112500945
52 759-315
G1
26,3
42
3831112500952
52 759-320
G1 1/4
33,2
47
3831112500969
52 759-325
G1 1/4
40,9
47
3831112500976
52 759-332
G2
48,0
47
3831112501140
52 759-340
G2
60,0
52
3831112501294
52 759-350

*) Установочная длина (от поверхности уплотнителя до торца соединения).

Скрыть
Соединения фланцевое для DN 15-50
Внимание! Подлежит использованию исключительно на впускной стороне.
Фланец соответствует требованиям EN-1092-2:1997, тип 16.
Длина в соответствии с EN-558-2-1995, тип 1.
Подробнее
d1
d2
D
L1*
EAN
№ изделия
G1
M12
95
10
3831112501065
52 759-515
G1
M12
105
20
3831112501072
52 759-520
G1 1/4
M12
115
5
3831112504318
52 759-525
G1 1/4
M16
140
15
3831112501096
52 759-532
G2
M16
150
5
3831112504325
52 759-540
G2
M16
165
20
3831112501317
52 759-550

*) Установочная длина (от поверхности уплотнителя до торца соединения).

Скрыть
Соединения фланцевое (удлиненное) для DN 15-50
Внимание! Подлежит использованию исключительно на выпускной стороне.
Фланец соответствует требованиям EN-1092-2:1997, тип 16.
Подробнее
d1
d2
D
L1*
EAN
№ изделия
G1
M12
95
47
3831112501157
52 759-615
G1
M12
105
47
3831112500136
52 759-620
G1 1/4
M12
115
62
3831112503533
52 759-625
G1 1/4
M16
140
62
3831112526129
52 759-632
G2
M16
150
72
3831112505025
52 759-640
G2
M16
165
72
3831112503892
52 759-650

*) Установочная длина (от поверхности уплотнителя до торца соединения).

Скрыть
Капиллярная трубка
Ø6 мм
1 шт, в комплекте c TA-PILOT-R.
Подробнее
L [м]
EAN
№ изделия
1,2
3831112527157
52 759-215
Скрыть
Подключение капиллярной трубки
Для трубки Ø6 мм с присоединением R1/4 или R1/8.
1 шт 6xR1/4, в комплекте c TA-PILOT-R как отдельная деталь (Ø6xR1/8 монтируется на клапане).
Подробнее
DN
EAN
№ изделия
6 x R1/4
15-50
3831112527355
52 759-201
6 x R1/8
15-32
3831112533868
52 759-213
6 x R1/8
40-50
3831112533875
52 759-218
Скрыть
Соединительный комплект STAD
Используется при соединении клапана STAD с 6-миллиметровой капиллярной трубкой.
Состоит из 2 ниппелей (G1/2 и G3/4), 1 гайки (Ø6 мм), 1 уплотнительного конуса и 1 втулки - всё включено в комплект поставки DA 516.
Подробнее
d
EAN
№ изделия
G1/2
7318793850003
52 762-006
G3/4
7318793850102
52 762-106
Скрыть
Измерительные штуцеры
Макс. 120°C (кратковременно 150°C)
AMETAL®/EPDM
Подробнее
d
L
EAN
№ изделия
M14x1
44
7318792813207
52 179-014
M14x1
103
7318793858108
52 179-015
Скрыть
Штуцер с запиранием для капиллярной трубки
Для присоединения капиллярных труб Ø6 мм к STAF/STAF-SG.
Подробнее
d
D
Для DN
EAN
№ изделия
G1/4
6
20-50
7318793999504
52 265-209
G3/8
6
65-400
7318793999405
52 265-208
Скрыть
Измерительный штуцер, двухходовой
Для соединения с 6-миллиметровой медной трубкой при одновременном использовании измерительных или балансировочных приборов IMI Hydronic Engineering.
Подробнее
D
H
EAN
№ изделия
6
68
7318793848703
52 179-206
Скрыть
Измерительный штуцер, удлинитель 60 мм
Может быть установлен без дренажа системы.
AMETAL®/Нержавеющая сталь/EPDM
Подробнее
L
EAN
№ изделия
60
7318792812804
52 179-006
Скрыть
Вентиляционный штуцер
Устанавливается при использовании изоляции.
Нержавеющая сталь/EPDM/Латунь
Подробнее
d
D
L
EAN
№ изделия
M6
12
70
3831112531727
52 759-220
Скрыть
Заглушка
Латунь/EPDM
Подробнее
d
EAN
№ изделия
M6
3831112527980
52 759-211
Скрыть
