Балансировочная и
регулирующая арматура

Hydrolux

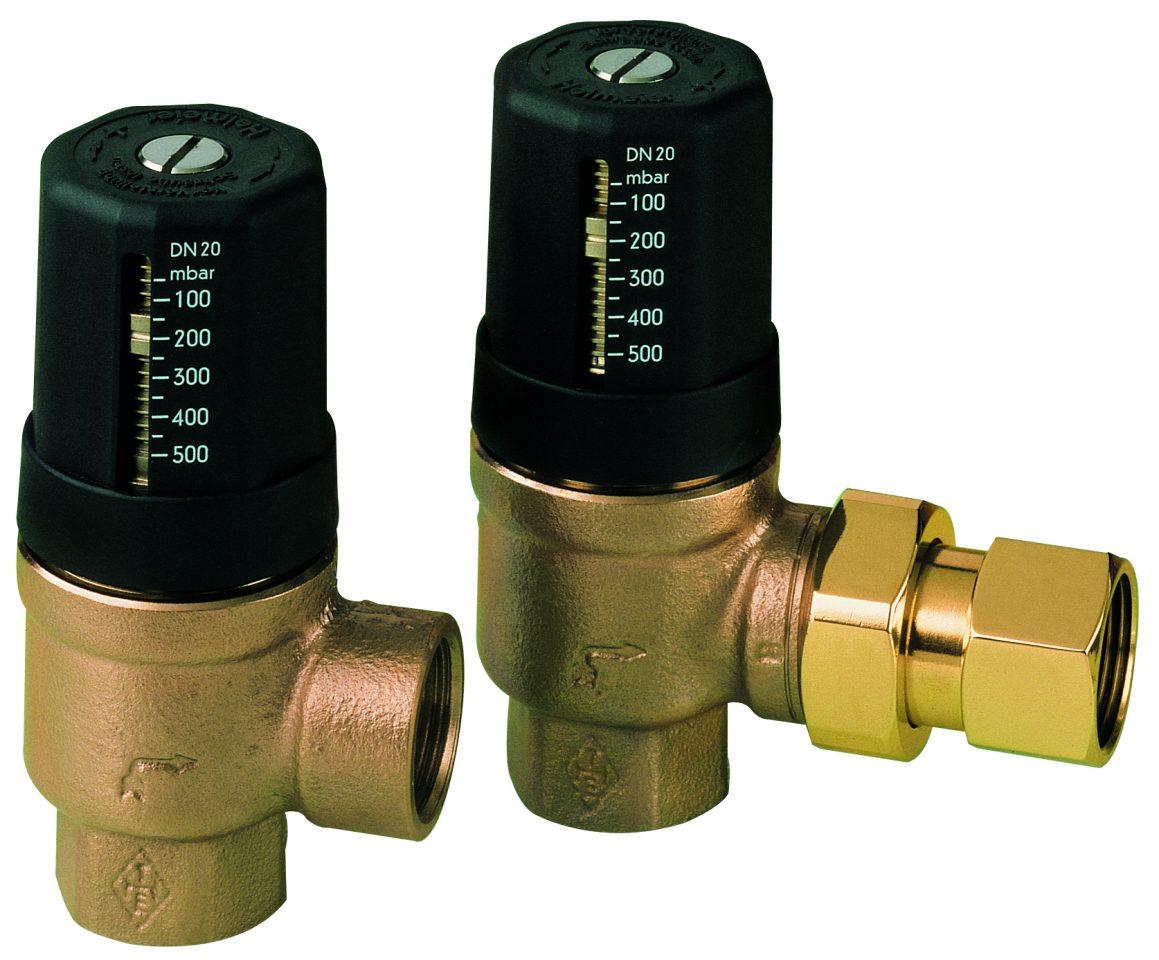

Hydrolux – пропорциональный перепускной предохранительный клапан.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

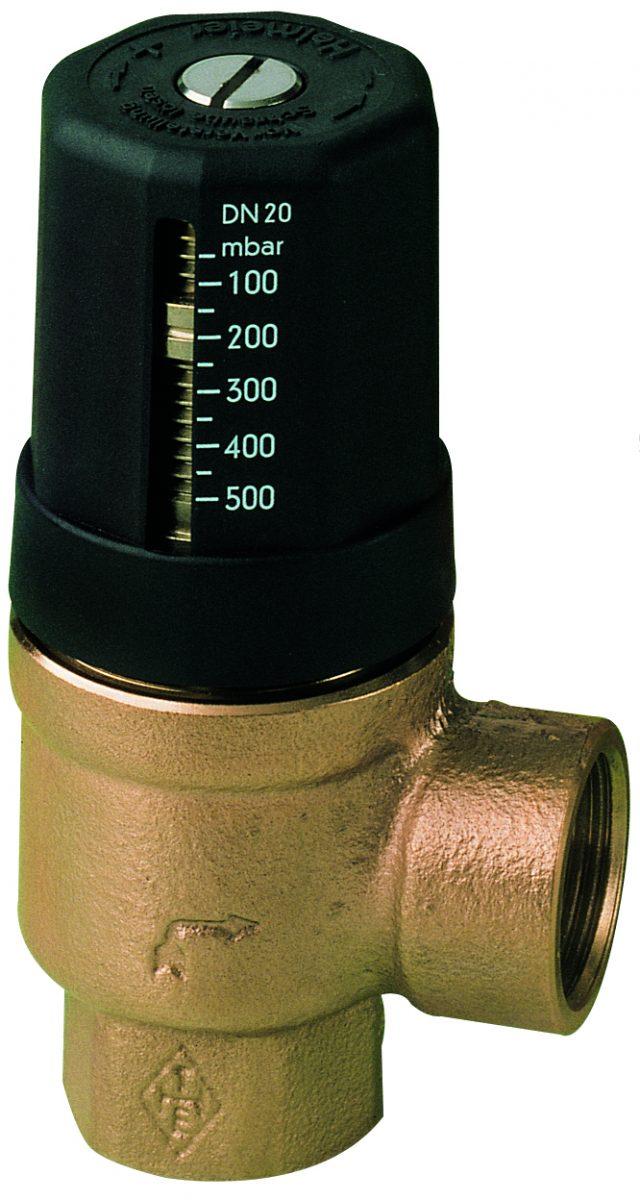

Перепускной предохранительный клапан со шкалой настройки на рукоятке

Ключевые особенности

  • Шкала настройки на рукоятке клапана
  • Минимальное пропорциональное отклонение
  • Обтекаемая конструкция с малым уровнем шума
  • Центральная направляющая конуса клапана с малыми потерями на трение
  • Высокая точность настройки благодаря длинной внутренней пружине с большим диаметром витка
Технические характеристики

Область применения:

Системы отопления

Функция:

Предохранительный клапан
Регулируемый перепад давления (Δp)

Диапазон размеров:

DN 20-32

Номинальное давление:

PN 16

Диапазон настроек:

50 до 500 мбар (5-50 кПа).
В заводской поставке выверен и предварительно настроен на 200 мбар (20 кПа).
300 до 1800 мбар (30-180 кПа).
В заводской поставке выверен и предварительно настроен на 300 мбар (30 кПа).

Рекомендуемый макс. расход (V):

DN 20: 2,0 м3
DN 25: 3,5 м3
DN 32: 7,0 м3

Макс. тепловой поток (Q):

при Δt 20 K / 10 K
DN 20: 46,5 / 23,3 кВт
DN 25: 81,4 / 40,7 кВт
DN 32: 162,8 / 81,4 кВт

Температура:

Макс. рабочая температура: 120°C
Мин. рабочая температура: -10°C

Материал:

Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Пружина: Нержавеющая сталь
Вставка клапана: Латунь
Шток: Латунь
Ручка: PA6.6 GF30

Соединение:

Присоединения: на входе – внутренняя резьба, на выходе – внутренняя резьба или резьбовое соединение с плоским уплотнением.
Резьба в соответствии с DIN 2999.

Маркировка:

Корпус: THE, PN, DN и стрелка, обозначающая направление потока.
Ручка: Heimeier, DN

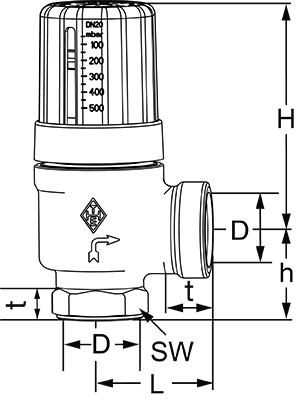

Муфтовая внутренняя резьба
Диапазон настройки 50-500 мбар (5-50 кПа)
Подробнее
DN
D
L
H
h
SW1
Рекомендуемый
макс. расход
V [м3/ч]
EAN
№ изделия
20
Rp3/4
40
85
32
32
2,0
4024052239511
5501-03.000
25
Rp1
48
90
37
39
3,5
4024052239610
5501-04.000
32
Rp1 1/4
55
90
46
50
7,0
4024052239719
5501-05.000
Скрыть

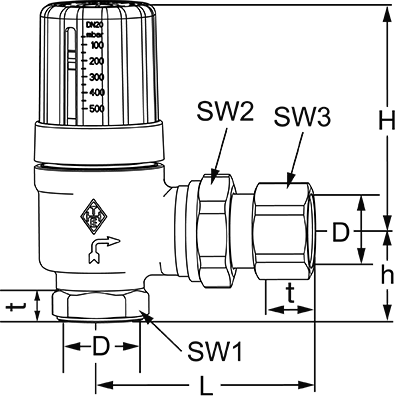

Резьбовое соединение с плоским уплотнением
Диапазон настройки 50-500 мбар (5-50 кПа)
Подробнее
DN
D
L
H
h
SW1
SW2
SW3
Рекомендуемый
макс. расход
V [м3/ч]
EAN
№ изделия
20
Rp3/4
77
85
32
32
37
32
2,0
4024052240111
5503-03.000
25
Rp1
90
90
37
39
47
41
3,5
4024052240210
5503-04.000
Скрыть

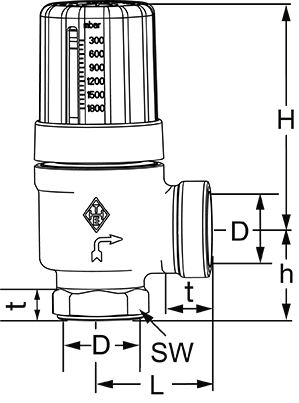

Муфтовая внутренняя резьба
Диапазон настройки 300-1800 мбар (30-180 кПа)
Подробнее
DN
D
L
H
h
SW1
Рекомендуемый
макс. расход
V [м3/ч]
EAN
№ изделия
20
Rp3/4
40
85
32
32
2,0
4024052741519
5501-13.000
32
Rp1 1/4
55
90
46
50
7,0
4024052741717
5501-15.000
Скрыть
