Балансировочная и
регулирующая арматура

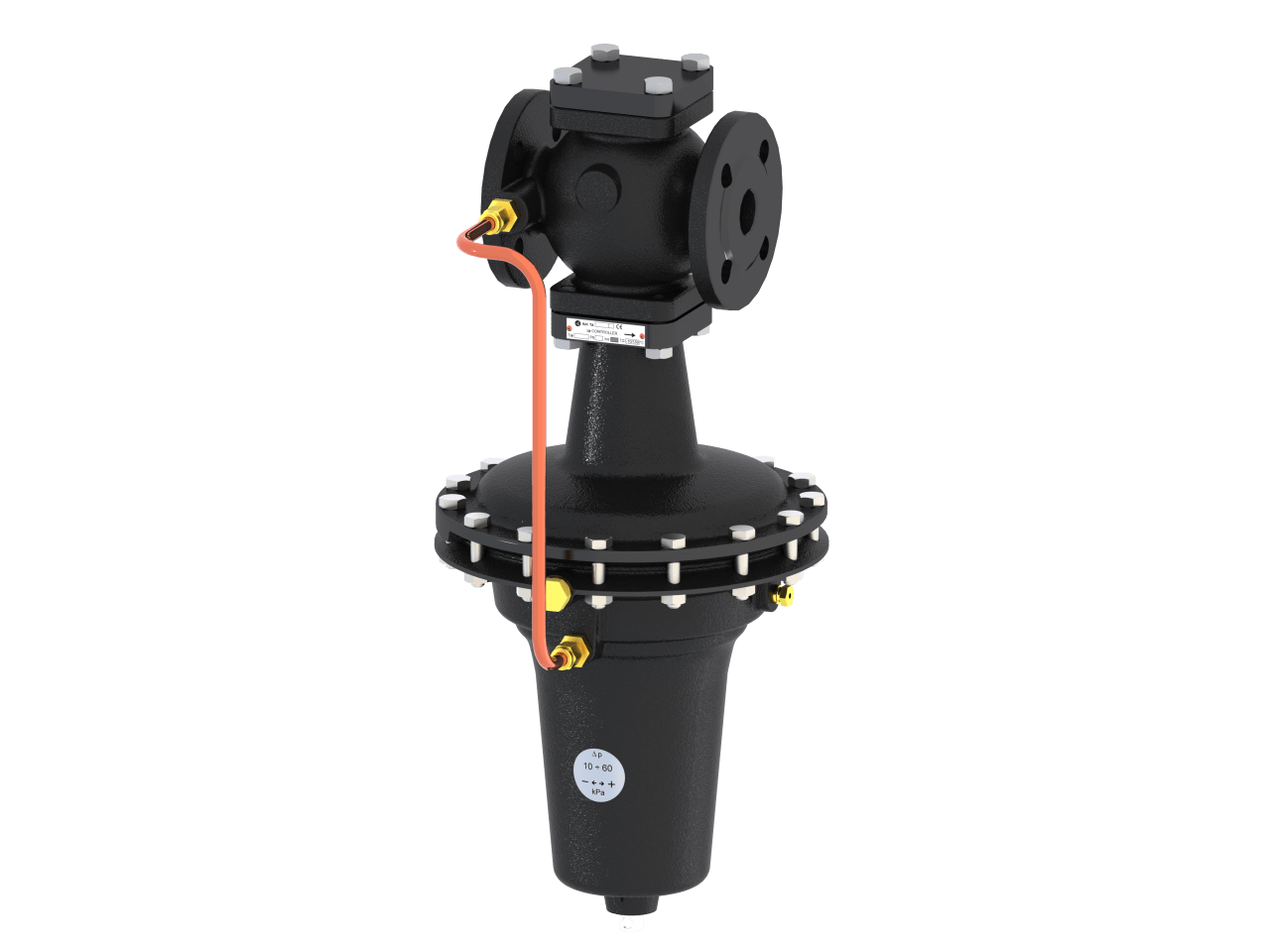

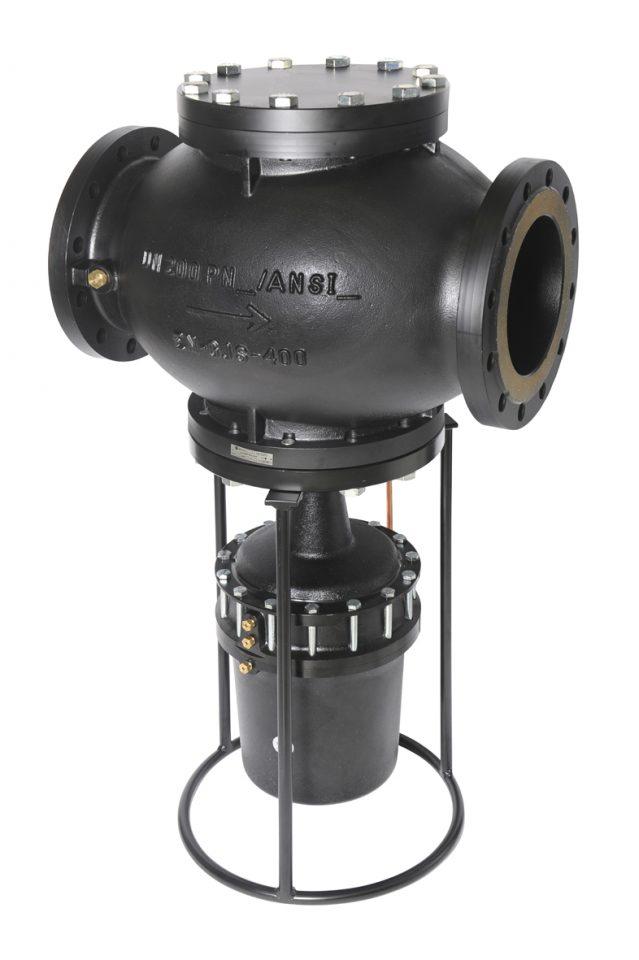

DAB 50

Это пропорциональный перепускной клапан для систем отопления и холодоснабжения, который поддерживает минимальный расход в основном трубопроводе и обеспечивает необходимую температуру холодо- или теплоносителя при снижении нагрузки в системе. DAB 50 надежно защищает насос благодаря возможности открытия при увеличении перепада давления на клапане. Корпус из ковкого чугуна и электрофоретическая окраска обеспечивают высокую коррозионную стойкость.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Перепускной предохранительный клапан DN 32-200

Это пропорциональный перепускной клапан для систем отопления и холодоснабжения, который поддерживает минимальный расход в основном трубопроводе и обеспечивает необходимую температуру холодо- или теплоносителя при снижении нагрузки в системе. DAB 50 надежно защищает насос благодаря возможности открытия при увеличении перепада давления на клапане. Корпус из ковкого чугуна и электрофоретическая окраска обеспечивают высокую коррозионную стойкость.

Ключевые особенности

Специальная конструкция

Обеспечивает бесшумное понижение высокого давления.

Регулируемая настройка

Гарантирует нужное давление открытия.

Технические характеристики

Область применения:

Системы тепло- и холодоснабжения.

Функция:

Поддерживает минимальный расход в основном трубопроводе и обеспечивает необходимую температуру холодо- или теплоносителя для уменьшения времени реагирования контуров.
Открывается при повышении Δp.

Диапазон размеров:

DN 32-200

Номинальное давление:

PN 16 и PN 25

Макс. дифференциальное давление (ΔpV):

1600 кПа = 16 бар

Диапазон настроек:

Перепад давления настраивается в диапазоне 10 – 60 кПа, 50 – 150 кПа и 130 – 250 кПа.

Температура:

Макс. рабочая температура: 150°C
Мин. рабочая температура: -10°C

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).

Материал:

Корпус клапана: Ковкий чугун EN-GJS-400-15
Корпус привода: Ковкий чугун EN-GJS-400-15
Мембрана: EPDM
Седло клапана: Нержавеющая сталь
Шток клапана: Нержавеющая сталь со вставкой из каучука EPDM

Обработка поверхностей:

Окраска методом электрофореза.

Маркировка:

IMI TA, DN, PN и указатель направления потока.

Фланцы:

Согласно требованиям EN-1092-2:1997, тип 21.

PN 25
(DN 32-50 и DN 80 также подходят для фланцев PN 16)
Подробнее
DN
D
L
H1
H2
Kvs
Кг
EAN
№ изделия
10-60 kPa
32
140
180
535
102
21
38
3831112518346
52 789-332
40
150
200
535
102
25
39
3831112518407
52 789-340
50
165
230
560
116
32
46
3831112518469
52 789-350
65
185
290
580
135
55
55
3831112518582
52 789-365
80
200
310
592
149
70
66
3831112518643
52 789-380
100
235
350
680
175
120
88
3831112517929
52 789-390
125
270
400
690
190
145
105
3831112518049
52 789-391
150
300
480
775
227
230
235
3831112518162
52 789-392
200
360
600
822
260
360
297
3831112518285
52 789-393
50-150 kPa
32
140
180
535
102
21
38
3831112518384
52 789-432
40
150
200
535
102
25
39
3831112518445
52 789-440
50
165
230
560
116
32
46
3831112518506
52 789-450
65
185
290
580
135
55
55
3831112518629
52 789-465
80
200
310
592
149
70
66
3831112518681
52 789-480
100
235
350
680
175
120
88
3831112517967
52 789-490
125
270
400
690
190
145
105
3831112518087
52 789-491
150
300
480
775
227
230
235
3831112518209
52 789-492
200
360
600
822
260
360
297
3831112518322
52 789-493
130-250 kPa
32
140
180
535
102
21
38
3831112518360
52 789-532
40
150
200
535
102
25
39
3831112518421
52 789-540
50
165
230
560
116
32
46
3831112518483
52 789-550
65
185
290
580
135
55
55
3831112518605
52 789-565
80
200
310
592
149
70
66
3831112518667
52 789-580
100
235
350
680
175
120
88
3831112517943
52 789-590
125
270
400
690
190
145
105
3831112518063
52 789-591
150
300
480
775
227
230
235
3831112518186
52 789-592
200
360
600
822
260
360
297
3831112518308
52 789-593

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

→ = Направление потока

Скрыть
DN
D
L
H1
H2
Kvs
Кг
EAN
№ изделия
10-60 kPa
65
185
290
580
135
55
55
3831112518520
52 789-065
80
200
310
592
149
70
66
3831112518643
52 789-380
100
235
350
680
175
120
88
3831112517868
52 789-090
125
270
400
690
190
145
105
3831112517981
52 789-091
150
300
480
775
227
230
235
3831112518100
52 789-092
200
360
600
822
260
360
297
3831112518223
52 789-093
50-150 kPa
65
185
290
580
135
55
55
3831112518568
52 789-165
80
200
310
592
149
70
66
3831112518681
52 789-480
100
235
350
680
175
120
88
3831112517905
52 789-190
125
270
400
690
190
145
105
3831112518025
52 789-191
150
300
480
775
227
230
235
3831112518148
52 789-192
200
360
600
822
260
360
297
3831112518261
52 789-193
130-250 kPa
65
185
290
580
135
55
55
3831112518544
52 789-265
80
200
310
592
149
70
66
3831112518667
52 789-580
100
235
350
680
175
120
88
3831112517882
52 789-290
125
270
400
690
190
145
105
3831112518001
52 789-291
150
300
480
775
227
230
235
3831112518124
52 789-292
200
360
600
822
260
360
297
3831112518247
52 789-293

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

→ = Направление потока

Скрыть
