Балансировочная и
регулирующая арматура

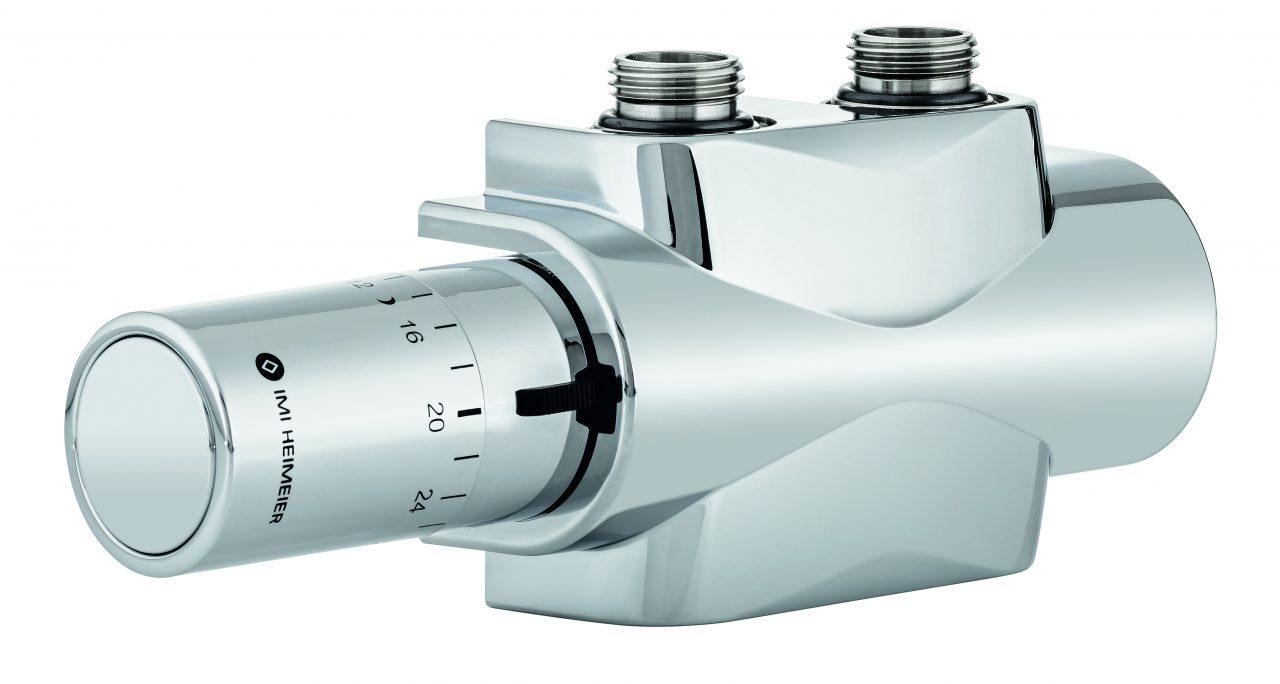

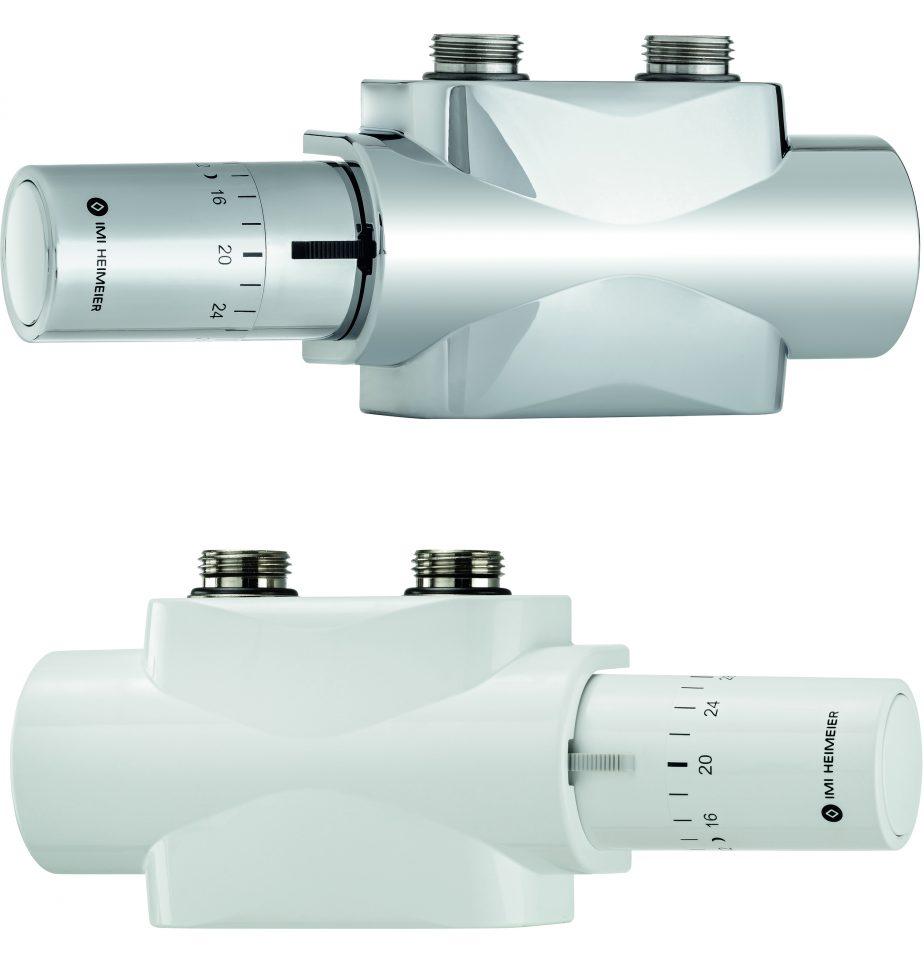

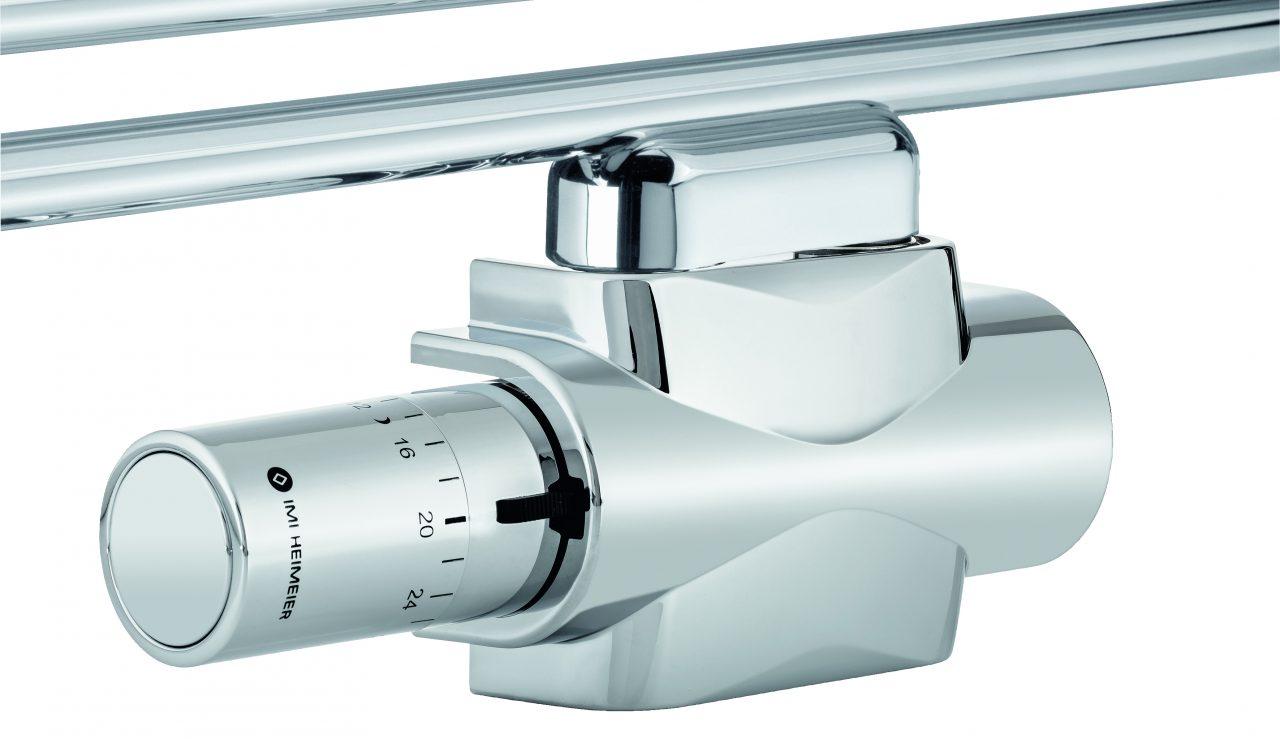

Multilux 4 – Set с Halo

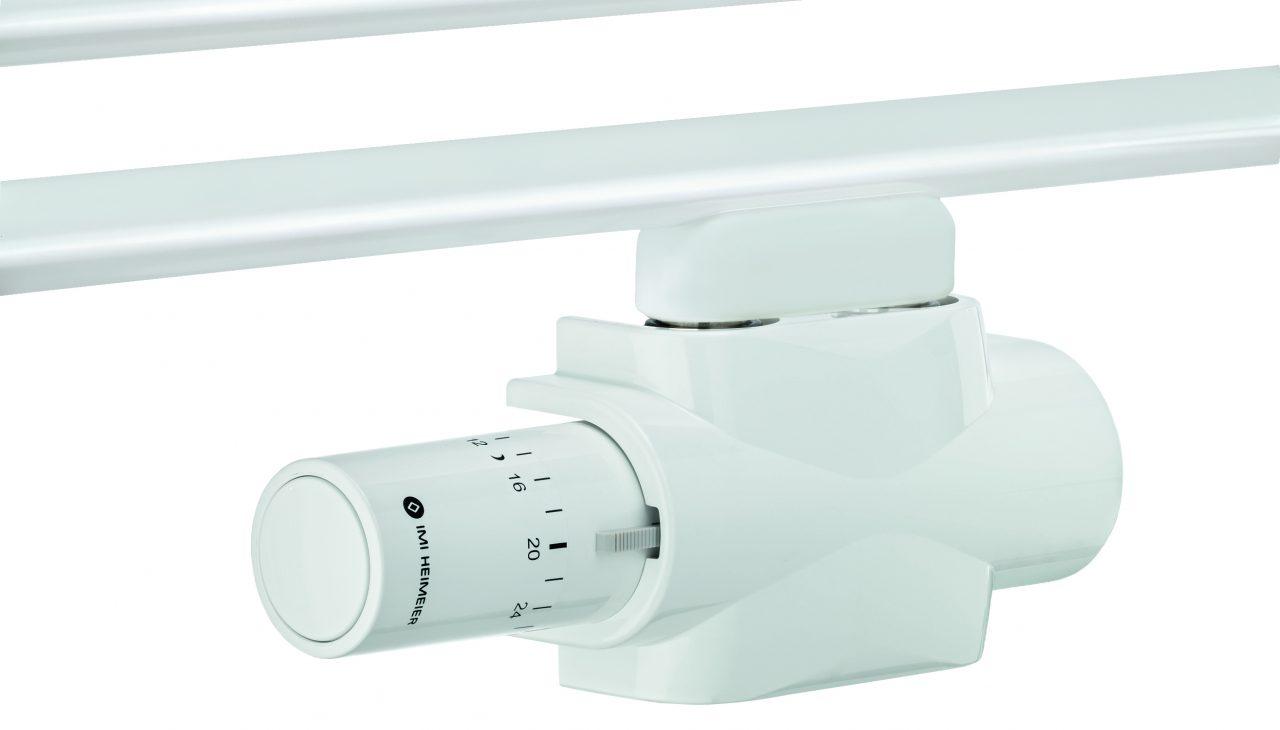

Multilux 4-Set предназначен для подключения к радиаторам с нижним двойным подключением, например, к полотенцесушителям или универсальным радиаторам, в одно- и двухтрубных системах. Межосевое расстояние составляет 50 мм. Multilux 4-Set подходит для установки в прямой или угловой форме, а термостатическую головку можно устанавливать на левую или правую сторону. Для установки на правую сторону необходимо поменять местами термостатическую и отсечную вставки.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

для двойного нижнего подключения к радиаторам

Multilux 4-Set предназначен для подключения к радиаторам с нижним двойным подключением, например, к полотенцесушителям или универсальным радиаторам, в одно- и двухтрубных системах. Межосевое расстояние составляет 50 мм. Multilux 4-Set подходит для установки в прямой или угловой форме, а термостатическую головку можно устанавливать на левую или правую сторону. Для установки на правую сторону необходимо поменять местами термостатическую и отсечную вставки.

Ключевые особенности

Взаимозаменяемая модель для одно- и двухтрубных систем

Одна модель соответствует различным требованиям

Подходит для углового и прямого подключения

для подсоединения трубы к стене или вертикально к полу

Термостатическую головку можно монтировать как на левую, так и на правую сторону

Термостатическая и отсечная вставки взаимозаменяемы

Соединения и разъемы контуров подачи и обратного потока можно устанавливать в любой конфигурации

Это позволяет избежать пересечения соединительных линий

Технические характеристики

Области применения:

Однотрубные и двухтрубные системы отопления

Функция:

Регулирование
Бесступенчатая настройка
Закрытие

Диапазон размеров:

DN 15

Номинальное давление:

PN 10

Температура:

Максимальная рабочая температура: 120 °C, с декоративной крышкой 90 °C.
Минимальная рабочая температура: –10 °C

Материал:

Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента IMI Heimeier, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.
Декоративный кожух: ABS пластик

Обработка поверхностей:

Корпус клапана отлит из бронзы, фитинги покрыты никелем .

Маркировка:

Маркировка TAH и II+. Белый защитный колпачок.
На моделях 9690-42.000 и 9690-43.000 рядом с маркировкой TAH нанесены две горизонтальные стрелки.

Подключение к радиатору:

Фитинги для соединений R1/2 и G3/4. Компенсация ±1,0 мм благодаря специальным соединительным гайкам и гибкому уплотнению. Все это позволяет осуществлять установку без напряжения (натяжения) компонентов.

Соединения с трубопроводом:

Внешняя резьба G3/4 для компрессионных фитингов под трубы из пластика, меди, прецизионной стали или многослойных труб.

Соединение с термостатической головкой:

M30x1.5

Термостатическая головка Halo:

Термостатическая головка Halo c закрытым градуированным корпусом и жидконаполненным термостатом. Высокое приводное усилие, минимальный гистерезис, оптимальное время закрытия. Стабильное регулирование даже с минимальным значением p-диапазона (<1 K). Соответствует немецким стандартам ENEV и/или DIN V 4701-10. Защита от замерзания. Температурный диапазон от 6 °C до 28 °C.

Multilux 4 – Набор

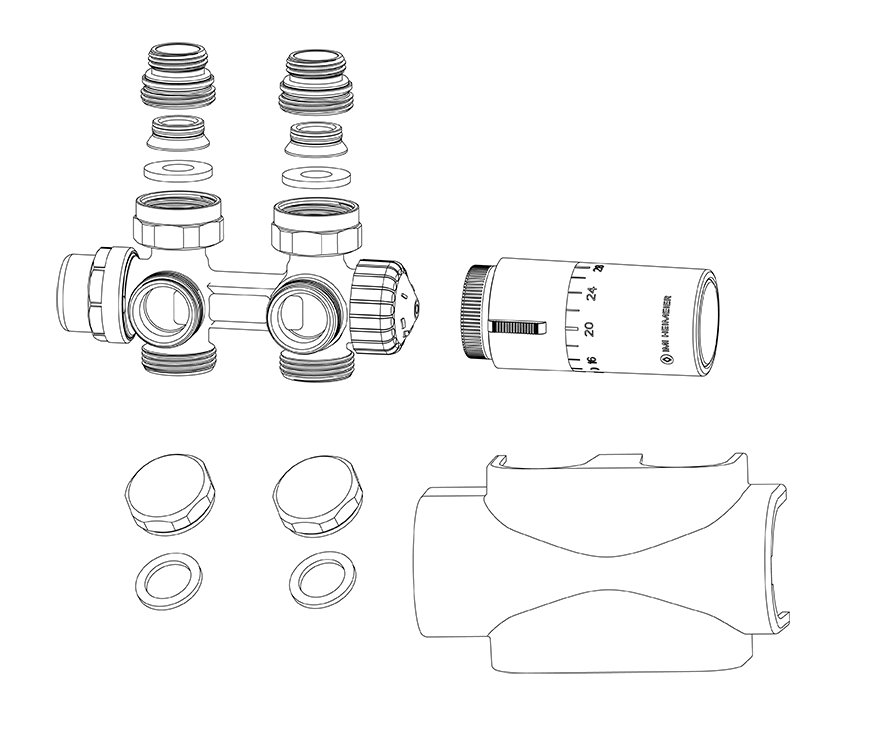

Набор Multilux 4 состоит из:
– Термостатического клапана Multilux 4
– Соединения с радиатором R 1/2
– Соединения с радиатором G 3/4
– Торцевых колпачков для соединения с трубой G 3/4
– Крышки
– Термостатической головки Halo
Подробнее

Исполнение для перехода с двух труб на одну

EAN
№ изделия

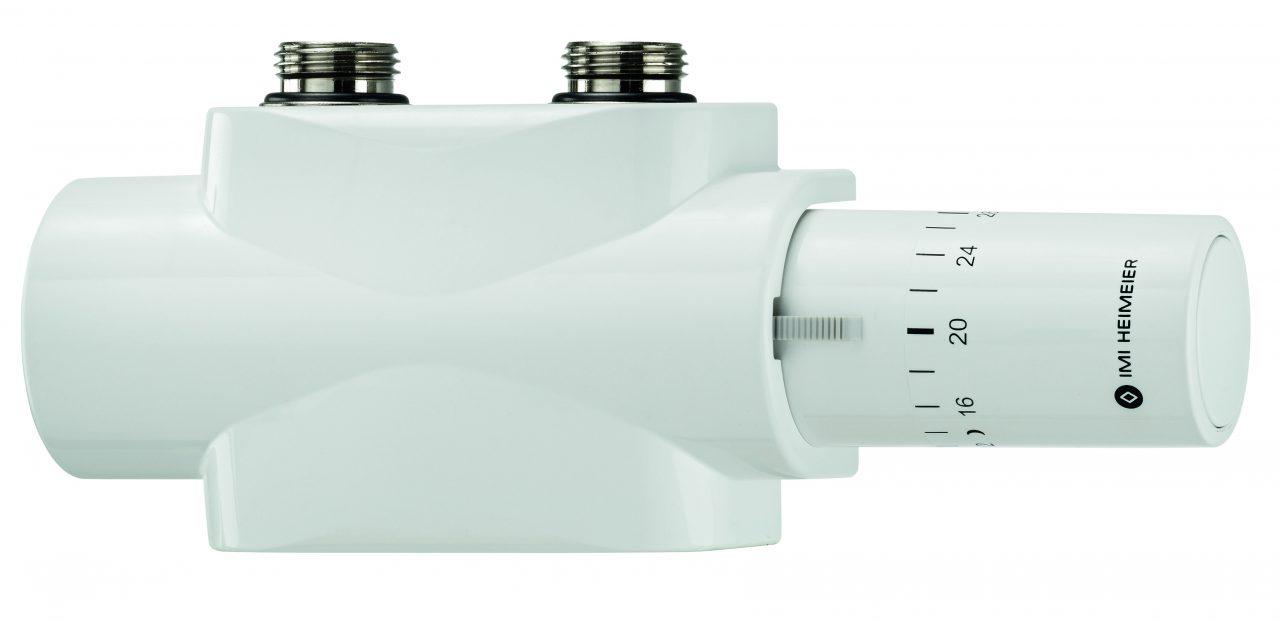

Белый RAL 9016
4024052993918
9690-42.800

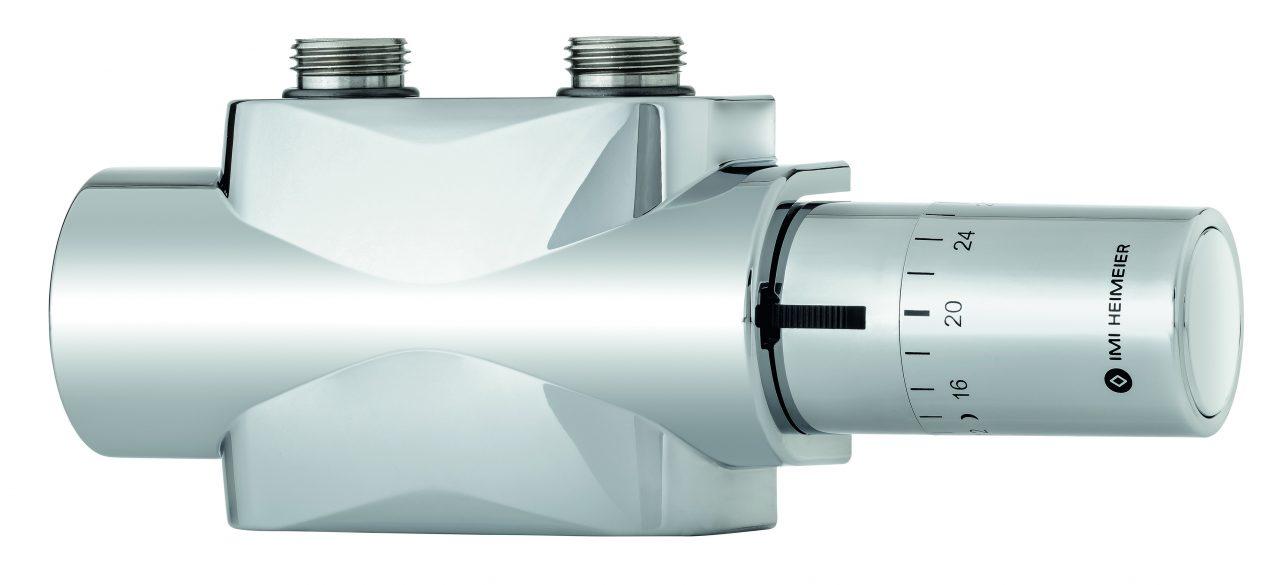

Хром
4024052994014
9690-43.800
Скрыть
Настроечный ключ
для Multilux 4 и V-exact II
Подробнее
EAN
№ изделия
4024052035823
3670-01.142
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
12
4024052214211
3831-12.351
14
4024052214310
3831-14.351
15
4024052214617
3831-15.351
16
4024052214914
3831-16.351
18
4024052215218
3831-18.351
Скрыть
Опорная втулка
Для медных или стальных тонкостенных труб с толщиной стенки 1 мм.
Латунь.
Подробнее
Ø трубы
L
EAN
№ изделия
12
25,0
4024052127016
1300-12.170
15
26,0
4024052127917
1300-15.170
16
26,3
4024052128419
1300-16.170
18
26,8
4024052128815
1300-18.170
Скрыть
Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
12×1,1
4024052136018
1315-12.351
14×2
4024052134618
1311-14.351
16×1,5
4024052136117
1315-16.351
16×2
4024052134816
1311-16.351
17×2
4024052134915
1311-17.351
18×2
4024052135110
1311-18.351
20×2
4024052135318
1311-20.351
Скрыть
Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16×2
4024052137312
1331-16.351
Скрыть
Двойная розетка
изготовлена в центре, из белого пластика, подходит для труб различного диаметра.
Межосевое расстояние 50 мм, общая высота макс. 31 мм.
Подробнее
EAN
№ изделия
4024052120710
0520-00.093
Скрыть
Термостатическая вставка
V-exact II с предварительной настройкой.
Для корпусов термостатических клапанов с маркировкой - II+
Подробнее
EAN
№ изделия
4024052951611
3700-24.300
Скрыть
Похожие товары

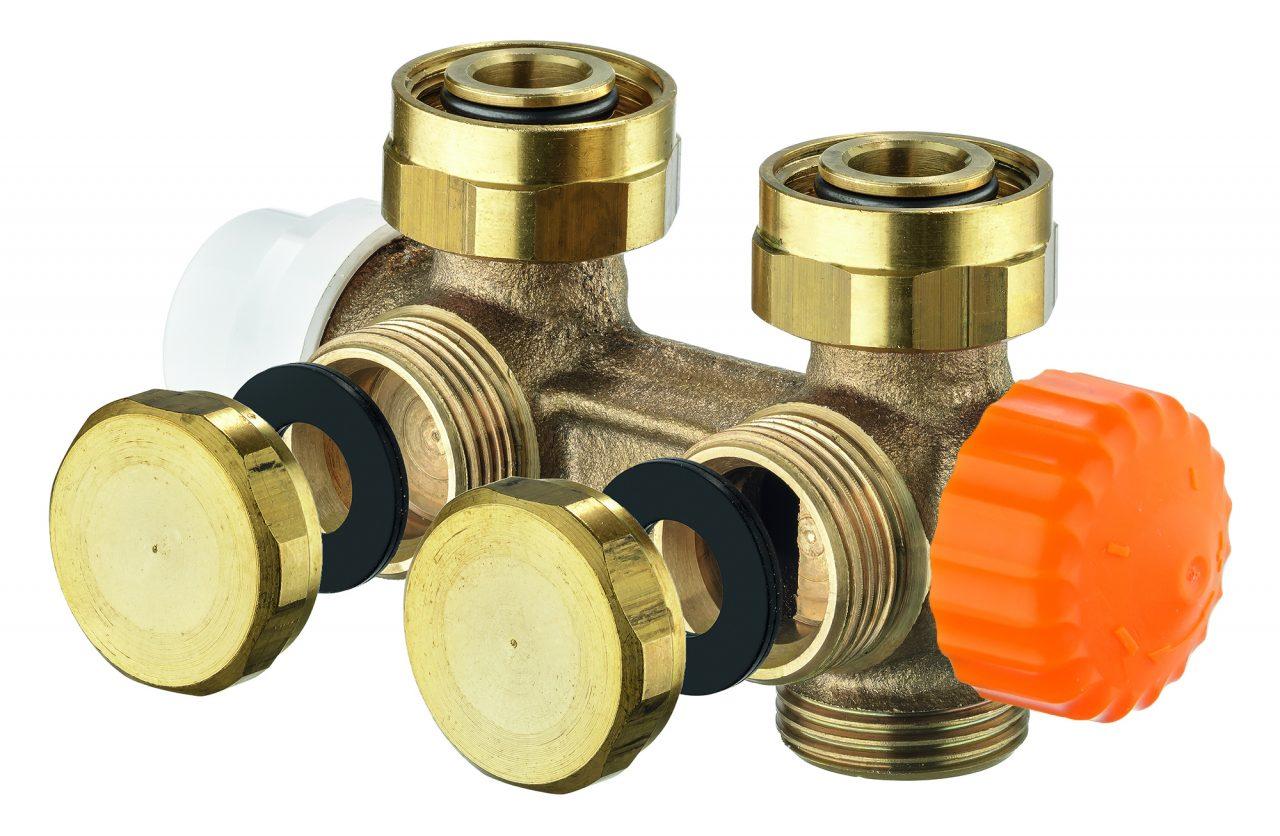

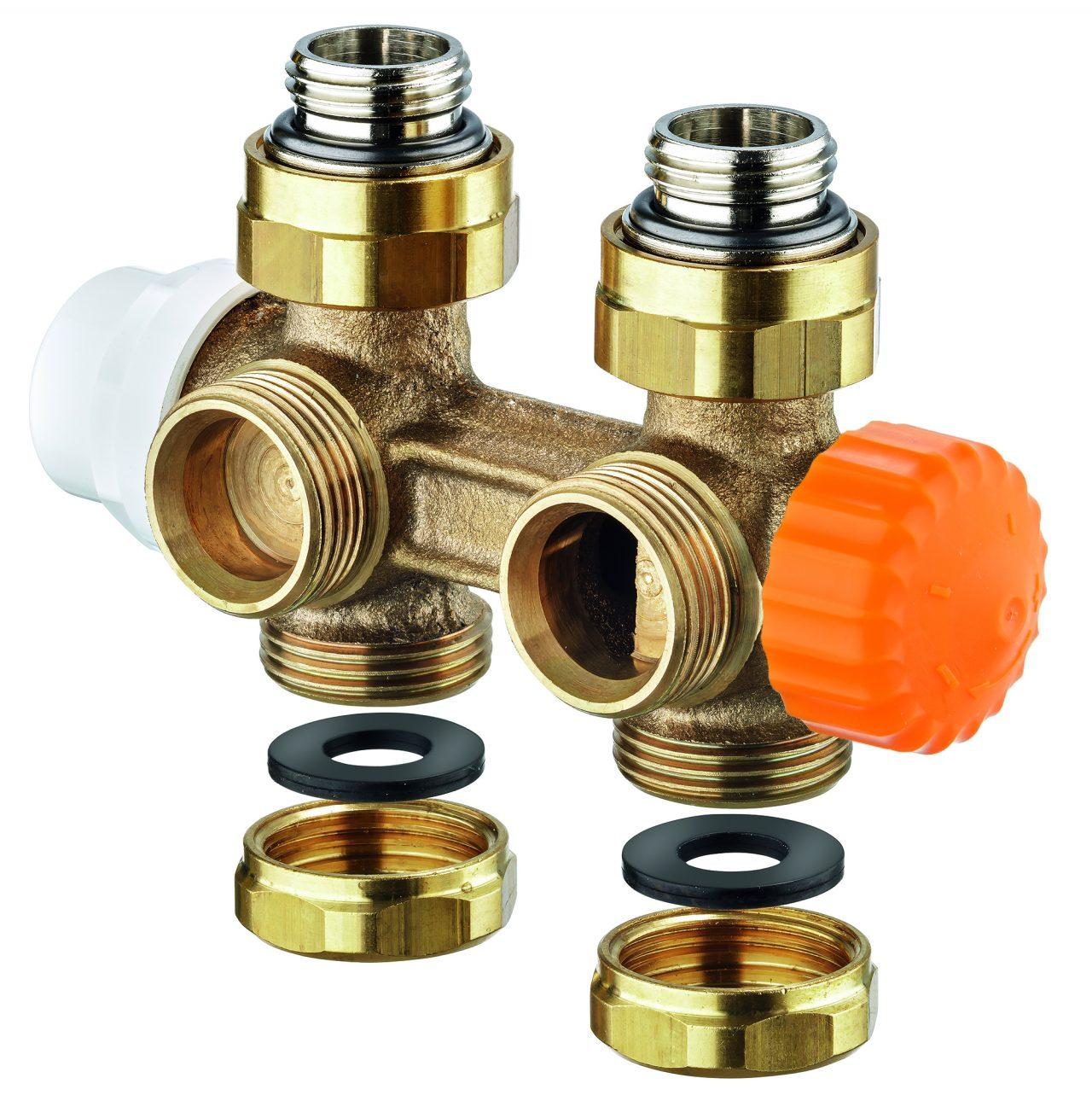

Multilux 4-Eclipse-Set с Halo
