Балансировочная и
регулирующая арматура

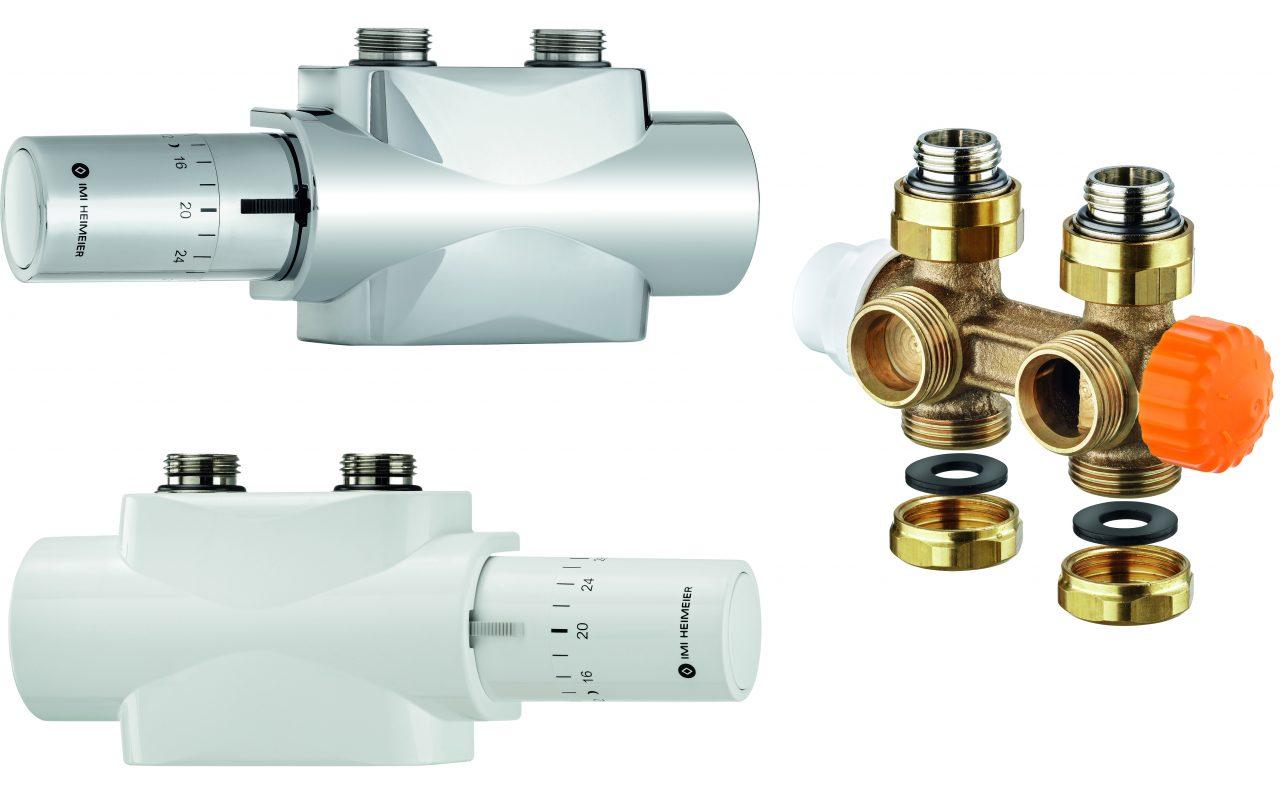

Multilux 4-Eclipse-Set с Halo

Multilux 4-Eclipse-Set применяется в двухтрубных системах для двойного нижнего подключения, например: полотенцесушителей, универсальных радиаторов и т.д. Клапан имеет уникальный, встроенный ограничитель расхода. Требуемый расход можно легко настроить прямо на клапане. Выставленное значение расхода не будет превышено даже при изменении нагрузки в системе из-за закрытия других клапанов. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты для определения настроек клапанов не требуются. Межосевое расстояние подключения составляет 50 мм. Термостатическая вставка и запорная вставка – взаимозаменяемы. Поэтому клапан предназначен для установки как слева, так и справа от радиатора.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

C двойным подключением для двухтрубных систем отопления, с автоматическим ограничителем расхода

Multilux 4-Eclipse-Set применяется в двухтрубных системах для двойного нижнего подключения, например: полотенцесушителей, универсальных радиаторов и т.д. Клапан имеет уникальный, встроенный ограничитель расхода. Требуемый расход можно легко настроить прямо на клапане. Выставленное значение расхода не будет превышено даже при изменении нагрузки в системе из-за закрытия других клапанов. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты для определения настроек клапанов не требуются. Межосевое расстояние подключения составляет 50 мм. Термостатическая вставка и запорная вставка – взаимозаменяемы. Поэтому клапан предназначен для установки как слева, так и справа от радиатора.

Ключевые особенности

Встроенный ограничитель расхода

устраняет перерасходы

Универсальное подключение к трубопроводу.

Подходит как для углового так и для прямого подключения.

Вставка ограничения расхода и запорная вставка – взаимозаменяемы

Клапан предназначен для установки как слева, так и справа от радиатора

С белой или хромированной декоративной крышкой

Подходит для разных дизайнерских решений

Технические характеристики

Область применения:

двухтрубные системы отопления

Функция:

Регулирование
Ограничение расхода
Закрытие

Диапазон размеров:

DN 15

Номинальное давление:

PN 10

Температура:

Максимальная рабочая температура: 120 °C, с декоративной крышкой 90 °C.
Минимальная рабочая температура: –10 °C

Диапазон расхода:

Расход может быть предварительно настроен в следующем диапазоне: 10-150 л/ч.
Заводская настройка: Настройка для заполнения системы.

Перепад давления (Δpv):

Макс. перепад давления:
60 кПа (<30 dB(A))
Мин. перепад давления:
10 – 100 л/ч = 10 кПа
100 – 150 л/ч = 15 кПа

Материал:

Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца.
Декоративная крышка: ABS – пластик

Обработка поверхностей:

Корпус клапана отлит из бронзы, фитинги покрыты никелем .

Маркировка:

THE и II+.
Оранжевая защитная крышка.

Подключение радиатора:

Фитинги R1/2 или G3/4, для подключения радиатора. Компенсация ±1,0 мм благодаря особой накидной гайке и гибкому уплотнению.

Соединение с трубопроводом:

G3/4 наружная резьба для компрессионных фитингов, для пластиковых, медных, тонкостенных стальных или многослойных труб.

Соединение термостатических головок и приводов:

HEIMEIER M30x1.5

Термостатическая головка Halo:

Термостатическая головка Halo c закрытым градуированным корпусом и жидконаполненным термостатом. Высокое приводное усилие, минимальный гистерезис, оптимальное время закрытия. Стабильное регулирование даже с минимальным значением p-диапазона (<1 K). Соответствует немецким стандартам ENEV и/или DIN V 4701-10. Защита от замерзания. Температурный диапазон от 6 °C до 28 °C.

Multilux 4-Eclipse-Set

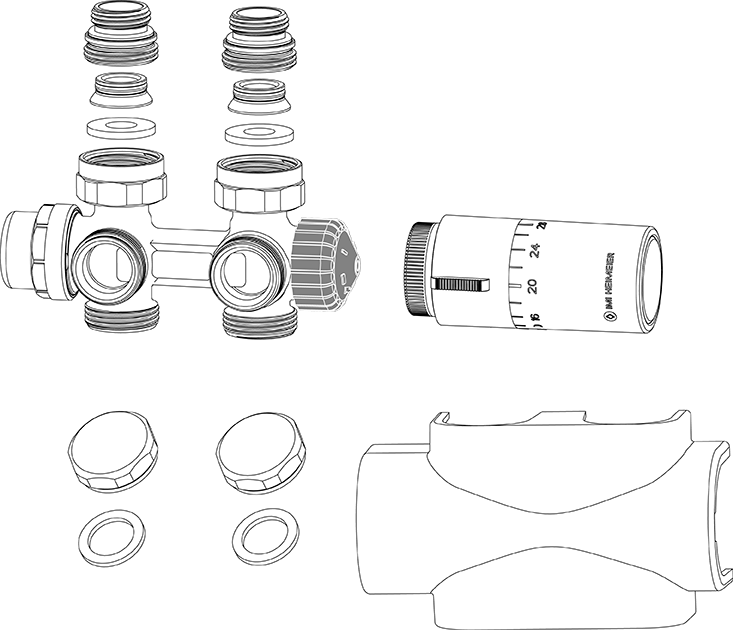

Multilux 4-Eclipse-Set комплектация:
– Multilux 4 Eclipse термостатический клапан
– R 1/2 штуцер для подключения радиатора
– G 3/4 штуцер для подключения радиатора
– Торцевые декоративные крышки для подключения G 3/4
– Декоративная крышка
– Термостатическая головка Halo
Подробнее
EAN
№ изделия
Белый RAL 9016
4024052994311
9690-58.800
Хромированный
4024052994410
9690-59.800
Скрыть
Ключ для настройки
Eclipse. Оранжевого цвета.
Подробнее
EAN
№ изделия
4024052937714
3930-02.142
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
12
4024052214211
3831-12.351
14
4024052214310
3831-14.351
15
4024052214617
3831-15.351
16
4024052214914
3831-16.351
18
4024052215218
3831-18.351
Скрыть
Опорная втулка
Для медных или стальных тонкостенных труб с толщиной стенки 1 мм.
Латунь.
Подробнее
Ø трубы
L
EAN
№ изделия
12
25,0
4024052127016
1300-12.170
15
26,0
4024052127917
1300-15.170
16
26,3
4024052128419
1300-16.170
18
26,8
4024052128815
1300-18.170
Скрыть
Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
12×1,1
4024052136018
1315-12.351
14×2
4024052134618
1311-14.351
16×1,5
4024052136117
1315-16.351
16×2
4024052134816
1311-16.351
17×2
4024052134915
1311-17.351
18×2
4024052135110
1311-18.351
20×2
4024052135318
1311-20.351
Скрыть
Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16×2
4024052137312
1331-16.351
Скрыть
Двойная розетка
изготовлена в центре, из белого пластика, подходит для труб различного диаметра.
Межосевое расстояние 50 мм, общая высота макс. 31 мм.
Подробнее
EAN
№ изделия
4024052120710
0520-00.093
Скрыть
Замена термостатической вставки
с автоматическим ограничителем расхода для Eclipse.
Подробнее
EAN
№ изделия
4024052940912
3930-02.300
Скрыть
