Балансировочная и
регулирующая арматура

STS

STS запорный клапан с измерительным ниппелем для диагностики системы. Он идеально подходит для использования во вторичном контуре систем тепло- и холодоснабжения, а также в системах водоснабжения.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Запорный клапан с измерительным ниппелем

STS запорный клапан с измерительным ниппелем для диагностики системы. Он идеально подходит для использования во вторичном контуре систем тепло- и холодоснабжения, а также в системах водоснабжения.

Ключевые особенности

Самоуплотняющийся измерительный штуцер

Для быстрого и простого монтажа.

Диагностика системы и измерение мощности

Оснащен дополнительным измерительным ниппелем для быстрого подключения и диагностики, а также для измерения мощности с помощью прибора TA-SCOPE.

Сплав AMETAL®

Устойчивый к потере цинка сплав, обеспечивающий долговременную эксплуатацию клапана и уменьшающий риск протечки.

Технические характеристики

Область применения:

Системы тепло- и холодоснабжения
Системы водоснабжения

Функция:

Измерение
Закрытие
Дренаж (в зависимости от типа клапана)

Диапазон размеров:

DN 15-50

Номинальное давление:

PN 25

Температура:

Макс. рабочая температура: 120°C
По вопросу более высоких температур (макс. 150°C) обращайтесь в ближайшее представительство по продажам.
Мин. рабочая температура: -20°C

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).

Материал:

Корпус клапана и верхняя часть: AMETAL®
Уплотнение (корпус/верхняя часть): EPDM O-ring
Конус клапана: AMETAL®
Уплотнение седла: EPDM O-ring
Штока: AMETAL®
Шайба: PTFE
Уплотнение штока: EPDM O-ring
Пружина: Нержавеющая сталь
Рукоятка: Полиамид

Измерительные штуцеры: AMETAL®
Уплотнения: EPDM
Крышки: Полиамид и TPE

Дренаж: AMETAL®
Уплотнение: EPDM
Прокладки: Арамидные волокна

AMETAL® – это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.

Маркировка:

Корпус: IMI, TA, PN 25/400 WWP, DN и размер в дюймах. DN 50 также CE.
Рукоятка: Тип клапана и DN.

Соединение:

Внутренняя резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.

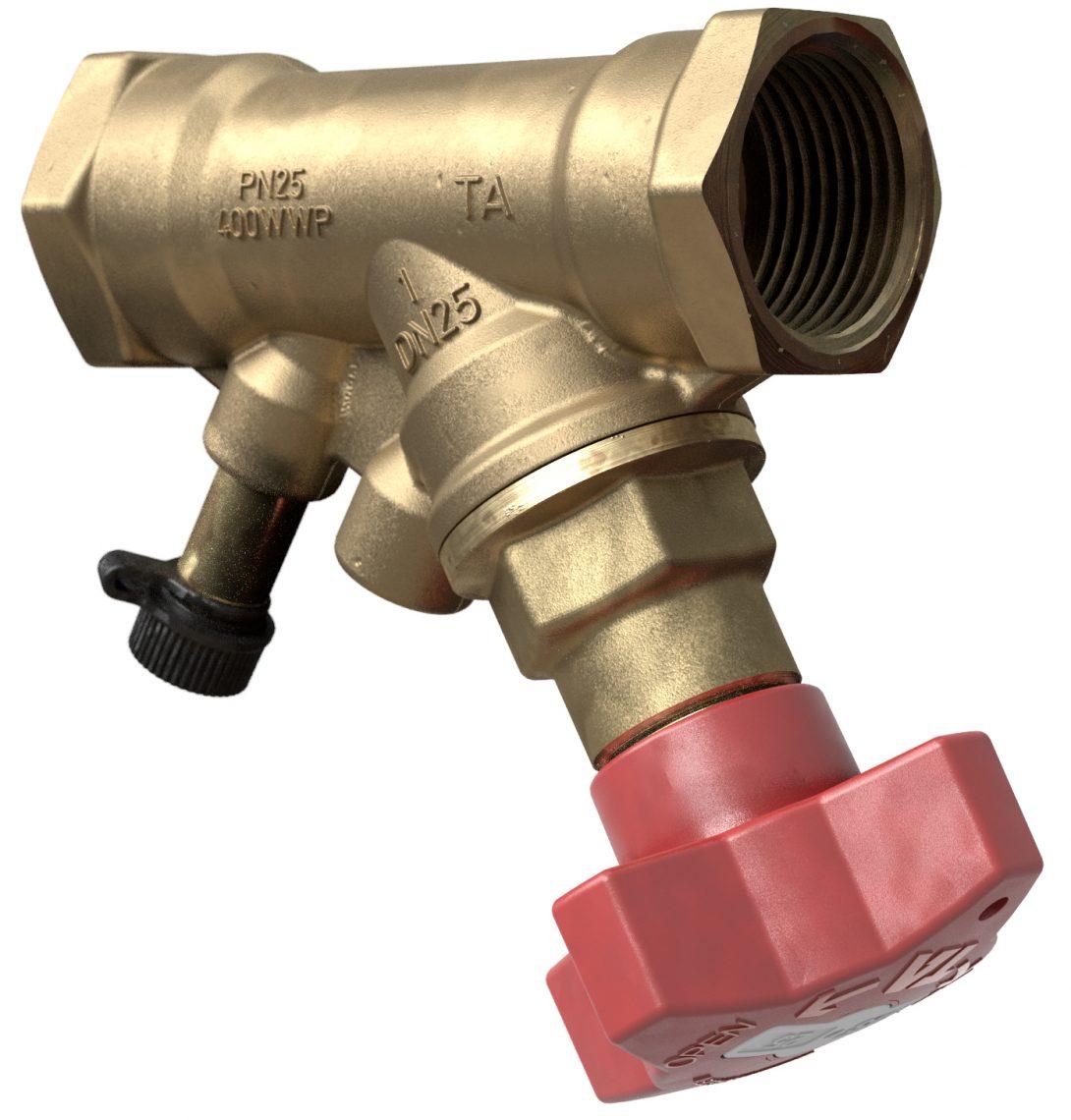

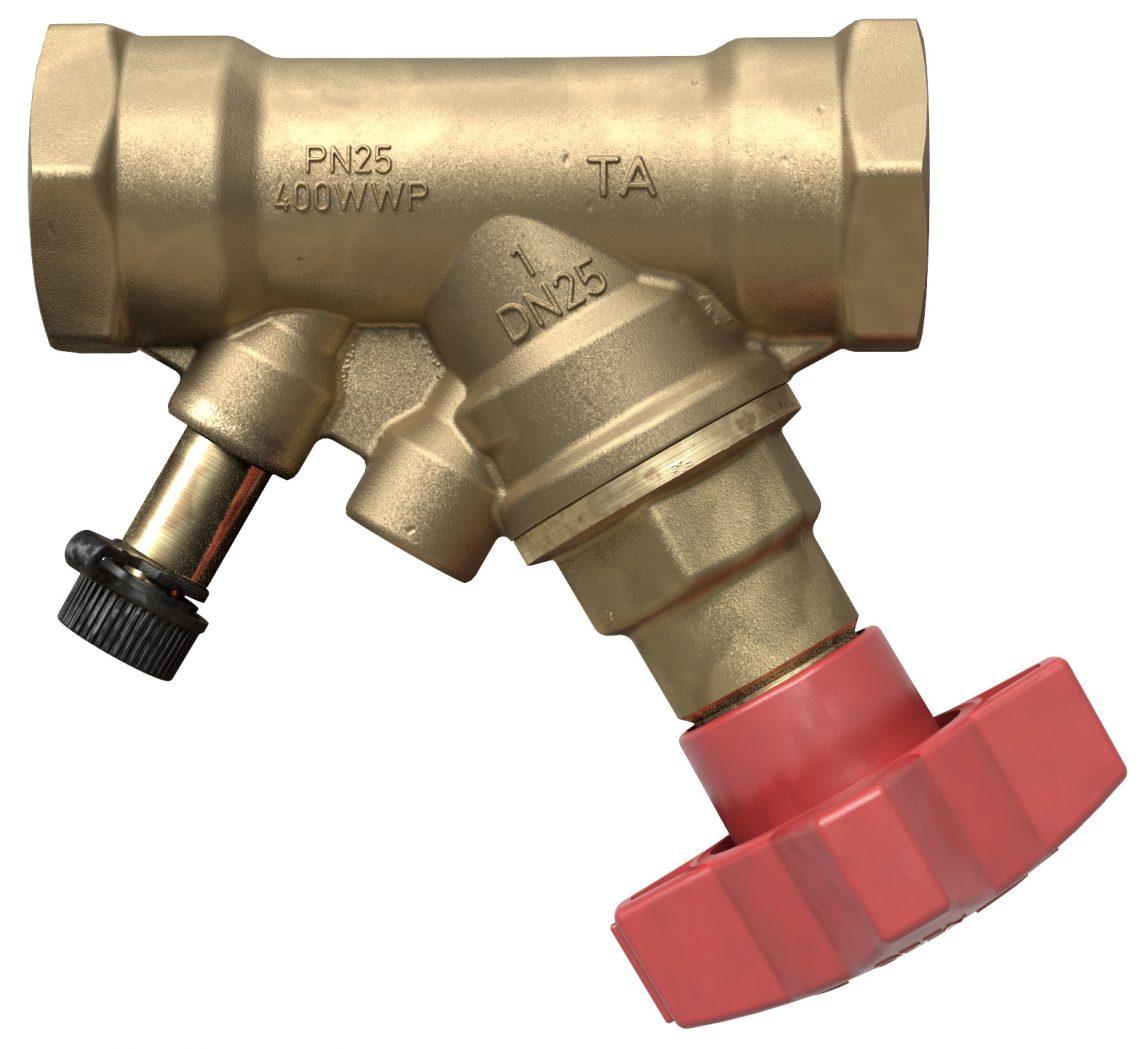

Без дренажа
Внутренняя резьба.
Резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.
Подробнее
DN
D
L
H
Kvs
Кг
EAN
№ изделия
15*
G1/2
84
100
3,5
0,45
5902276836664
52 849-015
20*
G3/4
94
100
6,8
0,56
5902276836671
52 849-020
25
G1
105
105
9,8
0,76
5902276836688
52 849-025
32
G1 1/4
121
110
18,3
0,98
5902276836695
52 849-032
40
G1 1/2
126
120
25,4
1,2
5902276896484
52 849-040
50
G2
155
120
42,4
2,0
5902276896491
52 849-050
Скрыть

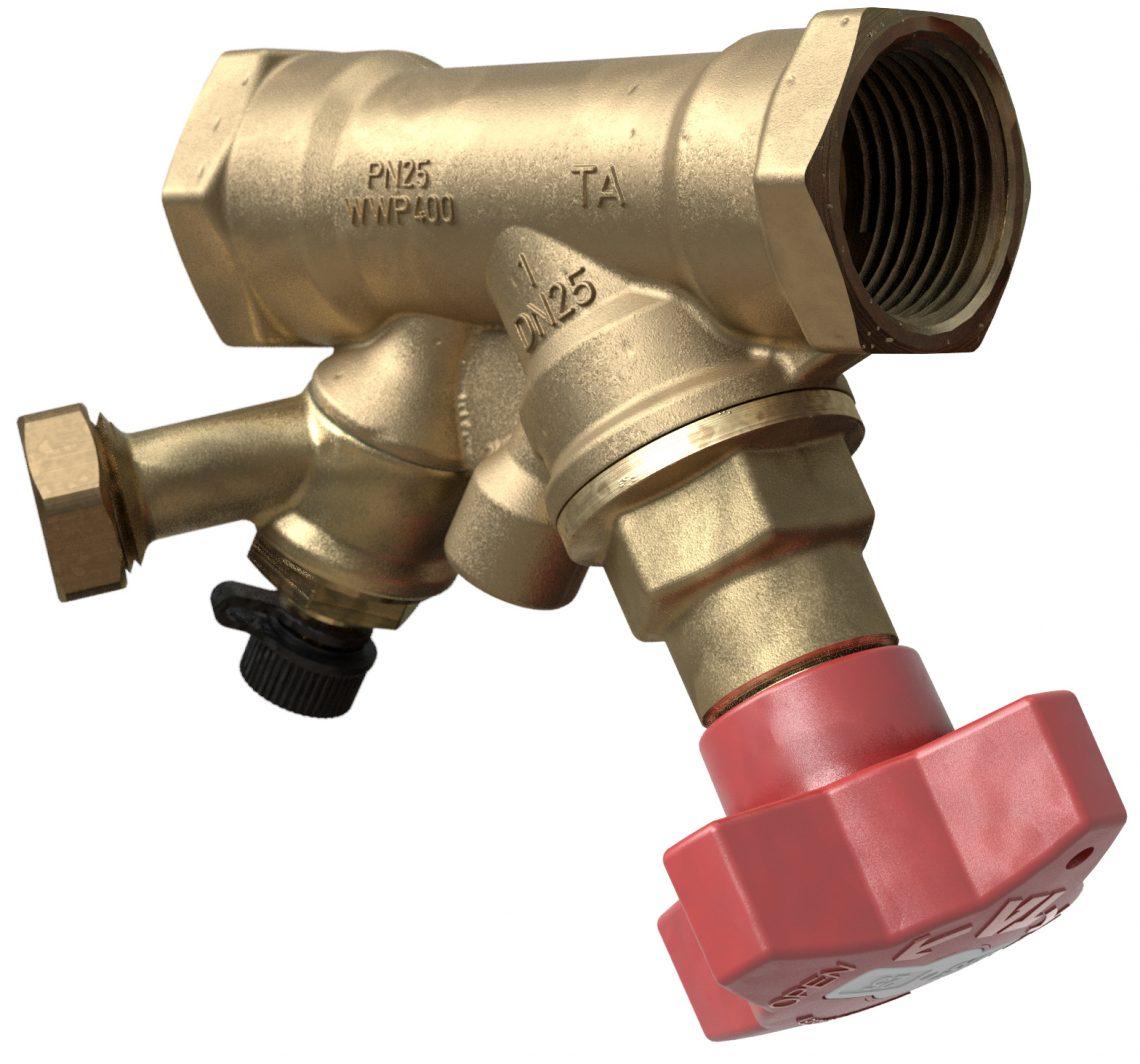

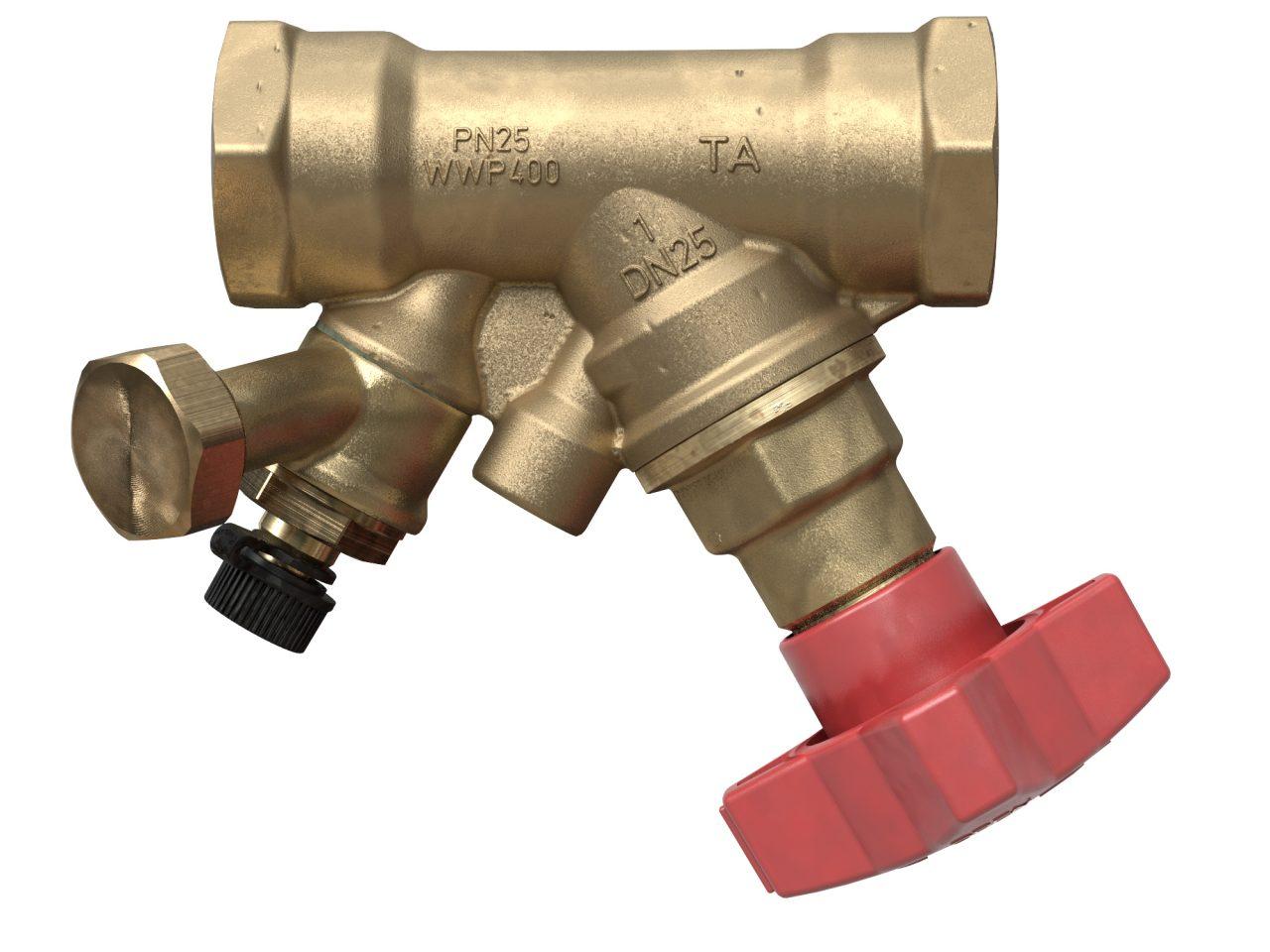

С дренажем
Внутренняя резьба.
Резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.
Подробнее
DN
D
L
H
Kvs
Кг
EAN
№ изделия
d = G3/4
15*
G1/2
84
100
3,5
0,60
5902276896569
52 849-615
20*
G3/4
94
100
6,8
0,66
5902276896576
52 849-620
25
G1
105
105
9,8
0,86
5902276896583
52 849-625
32
G1 1/4
121
110
18,3
1,2
5902276896590
52 849-632
40
G1 1/2
126
120
25,4
1,5
5902276896606
52 849-640
50
G2
155
120
42,4
2,1
5902276896613
52 849-650
d = G1/2
15*
G1/2
84
100
3,5
0,60
5902276896507
52 849-215
20*
G3/4
94
100
6,8
0,66
5902276896514
52 849-220
25
G1
105
105
9,8
0,86
5902276896521
52 849-225
32
G1 1/4
121
110
18,3
1,2
5902276896538
52 849-232
40
G1 1/2
126
120
25,4
1,5
5902276896545
52 849-240
50
G2
155
120
42,4
2,1
5902276896552
52 849-250

→ = Направление потока

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

*) Может быть присоединен к гладким трубам при помощи компрессионного соединения типа KOMBI.

Скрыть

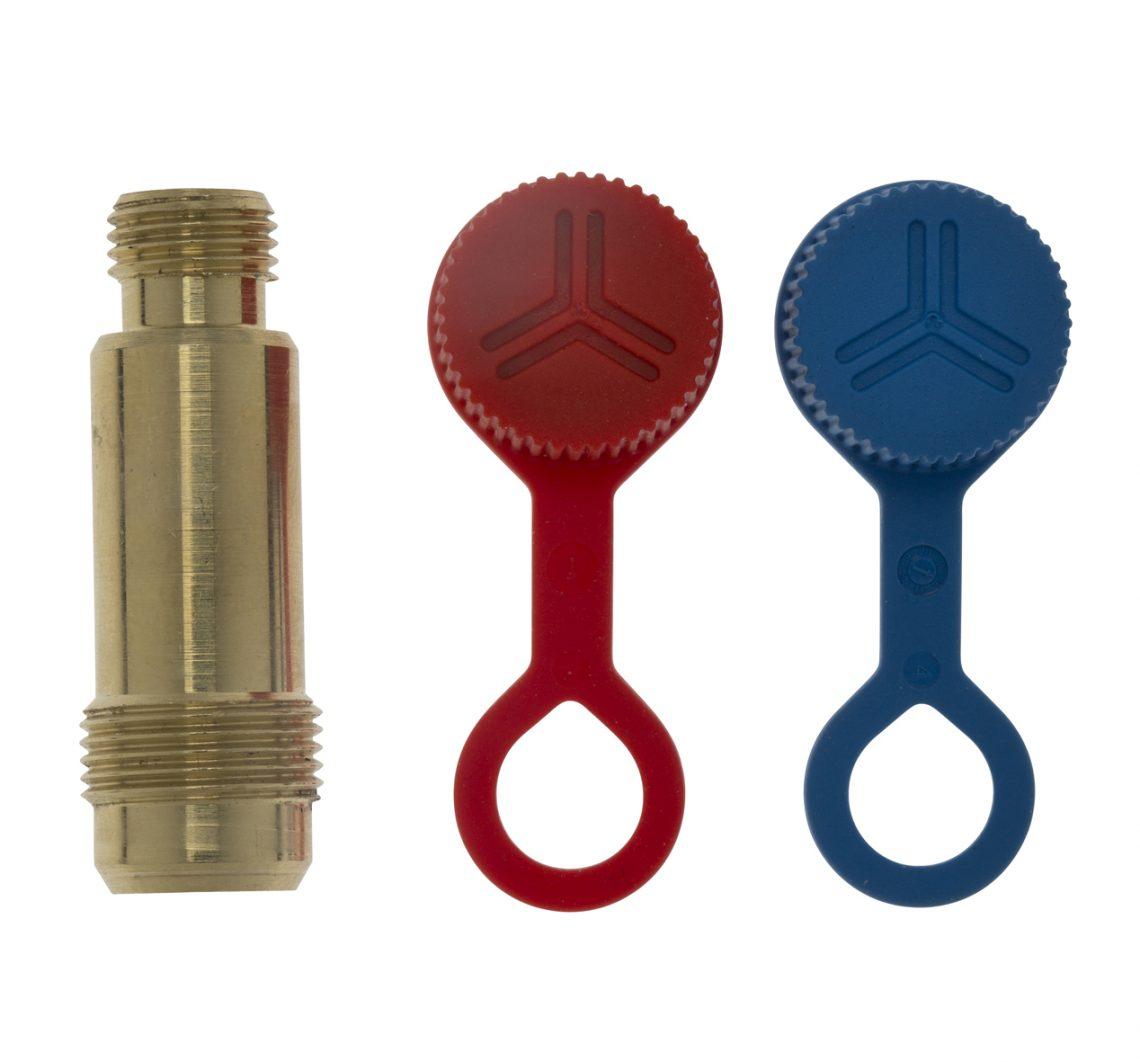

Измерительные штуцеры
Макс. 120°C (кратковременно 150°C)
AMETAL®/EPDM
Подробнее
L
EAN
№ изделия
44
7318792813207
52 179-014
103
7318793858108
52 179-015
Скрыть

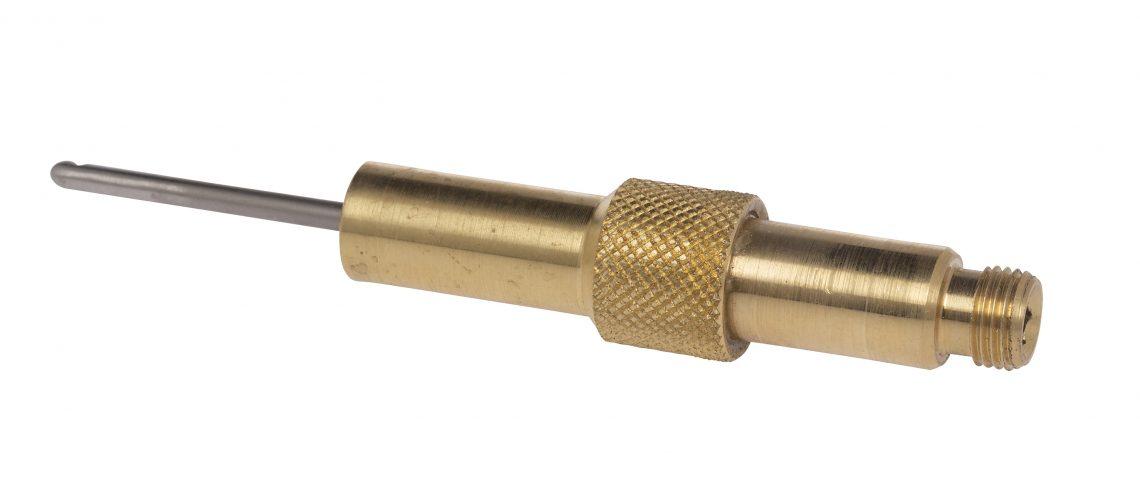

Измерительный штуцер, удлинители 60 мм
Может быть установлен без дренирования системы.
AMETAL®/Нержавеющая сталь/EPDM
Подробнее
L
EAN
№ изделия
60
7318792812804
52 179-006
Скрыть
Компрессионное соединение типа KOMBI
Макс. 100°C
(Дополнительную информацию смотрите в каталоге на KOMBI соединение.)
Подробнее
Зажимной фитинг с наружной резьбой
Для труб Ø
EAN
№ изделия
G3/8
10
7318792874604
53 235-104
G3/8
12
7318792874703
53 235-107
G1/2
10
7318792874901
53 235-109
G1/2
12
7318792875007
53 235-111
G1/2
14
7318792875106
53 235-112
G1/2
15
7318792875205
53 235-113
G1/2
16
7318792875304
53 235-114
G3/4
15
7318792875403
53 235-117
G3/4
18
7318792875601
53 235-121
G3/4
22
7318792875700
53 235-123
Скрыть
Регулировочный ключ
Подробнее
[мм]
EAN
№ изделия
3
Предварительная настройка
7318792836008
52 187-103
5
Дренаж
7318792836107
52 187-105
Скрыть
Изоляция
Для систем тепло- и холодоснабжения.
Полиуретан без CFC (Бесфреонный полиуретан). Покрыт серым ПВХ.
Подробную информацию о изоляции вы можете найти в каталоге "Изоляция".
Подробнее
Для DN
L
H
D
B
EAN
№ изделия
10-20
155
135
90
103
7318792839108
52 189-615
25
175
142
94
103
7318792839306
52 189-625
32
195
156
106
103
7318792839504
52 189-632
40
214
169
108
113
7318792839702
52 189-640
50
245
178
108
114
7318792839900
52 189-650
Скрыть
