Балансировочная и
регулирующая арматура

Трехходовой смесительный клапан

Трёхходовой смесительный клапан неё для смешивания объёмных потоков жидкости в системах отопления и холодоснабжения.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Для систем отопления и холодоснабжения

Трёхходовой смесительный клапан неё для смешивания объёмных потоков жидкости в системах отопления и холодоснабжения.

Ключевые особенности

Идеальный выбор для регулирования температуры подачи с использованием привода EMO 3/230

For all HEIMEIER thermostatic heads and actuators

Корпус из литьевой бронзы,

Коррозионная стойкость и безопасность

Технические характеристики

Область применения:

Системы отопления

Функция:

Смешивание потоков

Диапазон размеров:

DN 15-32

Номинальное давление:

PN 10

Макс. перепад давления (ΔpV):

DN 15: 120 кПа = 1.20 бар
DN 20: 75 кПа = 0.75 бар
DN 25: 50 кПа = 0.50 бар
DN 32: 25 кПа = 0.25 бар

Температура:

Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C.
Мин. рабочая температура: 2°C

Материал:

Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.

Маркировка:

THE, DN, PN, код страны, стрелка, указывающая направления потока, маркировка выходов (A, B, AB).
Черный защитный колпачок.

Соединение:

Соединение с резьбовыми фитингами или фитингами под пайку. Плоским уплотнением.

Соединение термостатических головок и приводов:

HEIMEIER M30x1,5

Трехходовой смесительный клапан
с плоским уплотнением
(черный защитный колпачок)
Подробнее
DN
D
L
L1
H
SW
Kvs
EAN
№ изделия
15
G3/4
62
25,5
26,0
30
2,50
4024052466450
4170-02.000
20
G1
71
35,5
31,0
37
3,50
4024052466559
4170-03.000
25
G1 1/4
84
42,0
33,5
47
4,60
4024052466658
4170-04.000
32
G1 1/2
98
49,0
33,5
52
6,40
4024052466757
4170-05.000
Скрыть

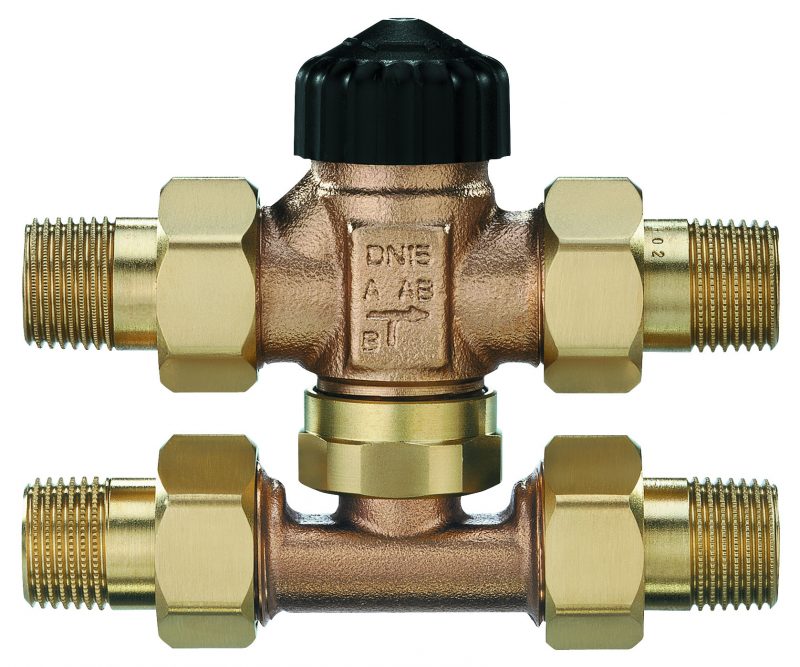

Трехходовой смесительный клапан
с тройником, с плоским уплотнением
(черный защитный колпачок)
Подробнее
DN
D
L
L2
H
SW
Kvs
EAN
№ изделия
15
G3/4
62
40
26
30
2,50
4024052491759
4172-02.000
Скрыть
Соединительный штуцер для трехходовых смесительных клапанов с плоским уплотнением
Подробнее
Клапан DN
D
L
I
EAN
№ изделия
Резьбовой штуцер
15 (1/2″)
R1/2
27,5
13,2
4024052222810
4160-02.010
20 (3/4″)
R3/4
30,5
14,5
4024052223213
4160-03.010
25 (1″)
R1
33,0
16,8
4024052223619
4160-04.010
32 (1 1/4″)
R1 1/4
36,5
19,1
4024052223916
4160-05.010
Штуцер под пайку
Ø трубы
20 (3/4″)
22
23,0
17,0
4024052225217
4160-22.039
25 (1″)
28
27,0
20,0
4024052225415
4160-28.039
Скрыть
