Балансировочная и
регулирующая арматура

Vekolux

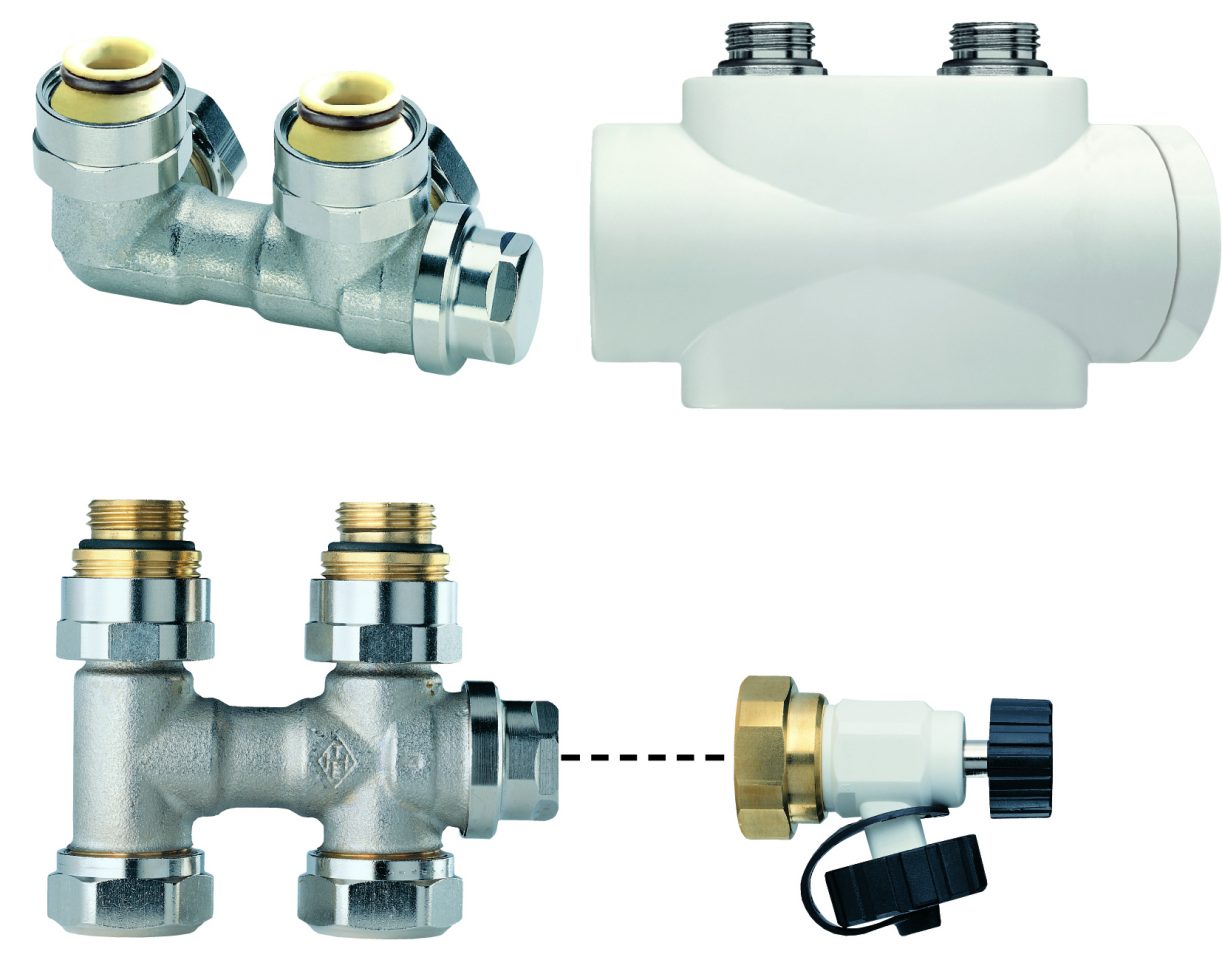

Арматура двойного подключения Vekolux предназначена для установки на радиаторы со встроенными термостатическими клапанами с присоединительной внутренней резьбой Rp1/2 и с наружной резьбой G3/4. Самоуплотняющееся соединение облегчает установку арматуры на радиатор. Модели прямой и угловой формы для однотрубных и двухтрубных систем дают возможность применять арматуру при различных вариантах монтажа.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Арматура для нижнего подключения с дополнительным дренажным устройством, для радиаторов со встроенными термостатическими клапанами, подключение R1/2 и G3/4

Арматура двойного подключения Vekolux предназначена для установки на радиаторы со встроенными термостатическими клапанами с присоединительной внутренней резьбой Rp1/2 и с наружной резьбой G3/4. Самоуплотняющееся соединение облегчает установку арматуры на радиатор. Модели прямой и угловой формы для однотрубных и двухтрубных систем дают возможность применять арматуру при различных вариантах монтажа.

Ключевые особенности

  • Полный дренаж радиатора
  • Отключение подающей и обратной трубы за одну операцию
  • Для левостороннего и правостороннего подсоединения к радиатору
  • Колпачок для моделей углового и проходного исполнения
  • Данная версия подходит для соединения R1/2 и G3/4
Технические характеристики

Области применения:

Однотрубные и двухтрубные системы отопления

Функция:

Дренажный вентиль встроен в шток для одновременного отключения подающего и обратного трубопроводов в ходе одной операции.
Полное одновременное дренирование радиатора через подводящий и возвратный канал.
Подходит для однотрубной системы отопления.
Регулируется ключом для настройки или универсальным ключом. См. аксессуары.

Диапазон размеров:

DN 15

Номинальное давление:

PN 10

Температура:

Максимальная рабочая температура: 120 °C, с декоративной крышкой 90 °C.
Минимальная рабочая температура: –10 °C

Материал:

Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Вставка клапана: Латунь, Полифениленсульфид
Шток: PPS с уплотнительным кольцом

Обработка поверхностей:

Корпус клапана и фитинги покрыты никелем.

Маркировка:

THE

Подключение радиатора:

Фитинги R1/2 и G3/4 согласно EN 16313 (Евроконус), для подключения радиатора.
Межосевое расстояние подключения составляет 50 мм.
Компенсация ±1,0 мм благодаря особой накидной гайке и гибкому уплотнению.

Соединение с трубопроводом:

G3/4 наружная резьба согласно EN 16313 (Евроконус) для компрессионных фитингов, для пластиковых, медных, тонкостенных стальных или многослойных труб.

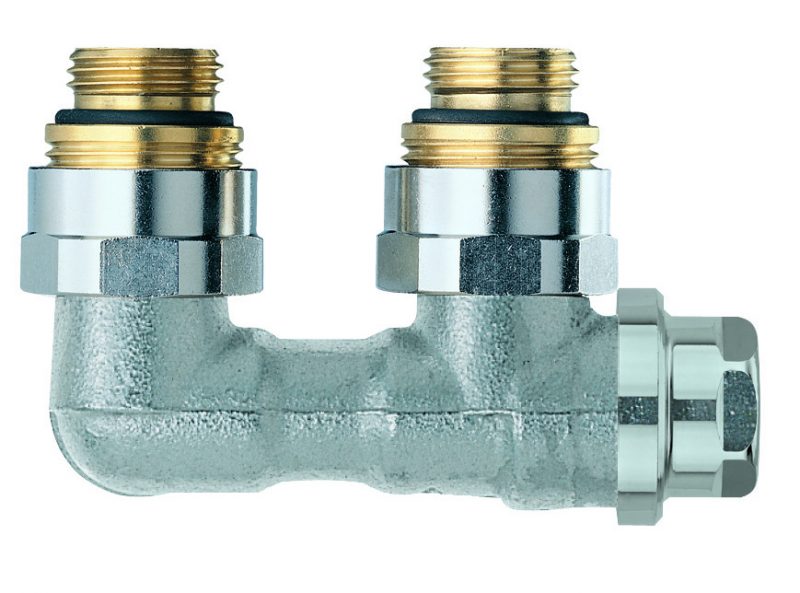

Угловые
для радиаторов с нижним подключением
Никелированная бронза
Подробнее
Присоединение к радиаторам со встроенными клапанами
Kvs *)
величина Kv **)
EAN
№ изделия
Двухтрубная система
Rp1/2 / G3/4
1,48
4024052122516
0531-50.000
Однотрубная система (Маркировка на корпусе 50/50)
Rp1/2 / G3/4
1,27
4024052122912
0535-50.000

*) Oбщее значение для подающего и обратного канала, арматура Vekolux без радиатора;
**) Включая радиаторы с предварительной установкой термостатической вставки HEIMEIER и термостатической головкой с уставкой 50% расхода через радиатор

Коэффициенты Kv/Kvs = м3/ч при падении давлений 1 бар.

***) Опорная поверхность уплотнения.

Скрыть

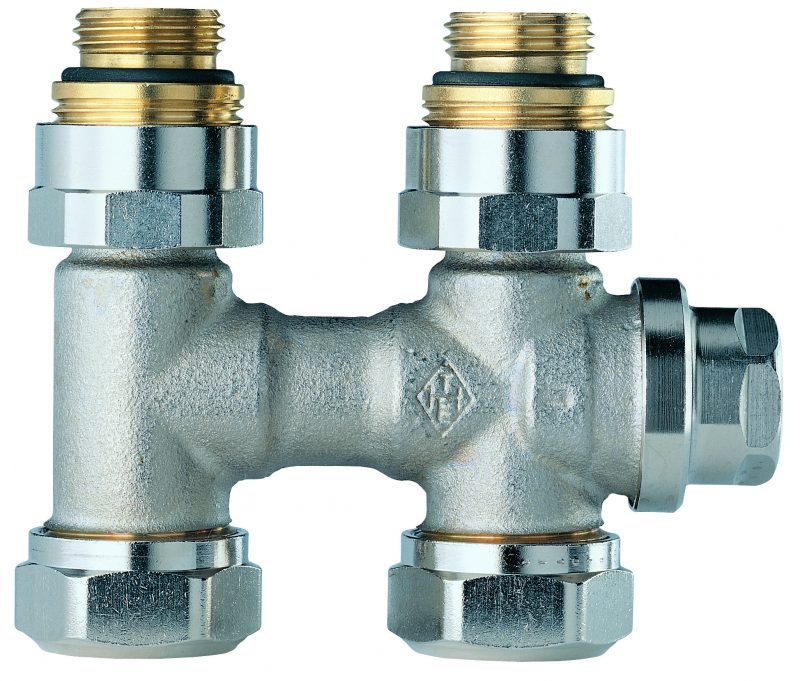

Прямые
для радиаторов с нижним подключением
Никелированная литьевая бронза
Подробнее
Присоединение к радиаторам со встроенными клапанами
Kvs *)
величина Kv **)
EAN
№ изделия
Двухтрубная система
Rp1/2 / G3/4
1,48
4024052122417
0530-50.000
Однотрубная система (Маркировка на корпусе 50/50)
Rp1/2 / G3/4
1,27
4024052122813
0534-50.000

*) Oбщее значение для подающего и обратного канала, арматура Vekolux без радиатора;
**) Включая радиаторы с предварительной установкой термостатической вставки HEIMEIER и термостатической головкой с уставкой 50% расхода через радиатор

Коэффициенты Kv/Kvs = м3/ч при падении давлений 1 бар.

***) Опорная поверхность уплотнения.

Скрыть
Ключ для настройки
V-exact II, Calypso exact и Vekolux.
Цвет серый.
Подробнее
EAN
№ изделия
4024052035823
3670-01.142
Скрыть
Универсальный ключ
для регулировки арматуры двойного соединения Vekolux.
Также для термостатических клапанов V-exakt, произведенных до 01.01.2012 / F-exakt, термостатической головки B, запорно-регулирующего клапана Regulux и выпускных клапанов.
Маевского для стравливания воздуха из радиаторов.
Подробнее
EAN
№ изделия
4024052338917
0530-01.433
Скрыть
Дренажный вентиль
cоединительный элемент G 3/4, поворотный, для подсоединения шлангов 1/2“.
Подробнее
EAN
№ изделия
4024052300716
0311-00.102
Скрыть
Декоративная крышка
Пластик.
Для угловых и прямых форм.
Подробнее
Цвет
EAN
№ изделия
Белый RAL 9016
4024052459254
3850-50.553
Хромированный
4024052553617
3850-12.553
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
12
4024052214211
3831-12.351
14
4024052214310
3831-14.351
15
4024052214617
3831-15.351
16
4024052214914
3831-16.351
18
4024052215218
3831-18.351
Скрыть
Опорная втулка
Для медных или стальных тонкостенных труб с толщиной стенки 1 мм.
Латунь.
Подробнее
Ø трубы
L
EAN
№ изделия
12
25,0
4024052127016
1300-12.170
15
26,0
4024052127917
1300-15.170
16
26,3
4024052128419
1300-16.170
18
26,8
4024052128815
1300-18.170
Скрыть
Компрессионный фитинг
для медных и тонкостенных стальных труб согласно DIN EN 1057/10305-1/2 и нержавеющей трубы.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Мягкое уплотнение, макс. 95°C.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
15
4024052515851
1313-15.351
18
4024052516056
1313-18.351
Скрыть
Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16×2
4024052137312
1331-16.351
Скрыть
Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
12×1,1
4024052136018
1315-12.351
14×2
4024052134618
1311-14.351
16×1,5
4024052136117
1315-16.351
16×2
4024052134816
1311-16.351
17×2
4024052134915
1311-17.351
18×2
4024052135110
1311-18.351
20×2
4024052135318
1311-20.351
Скрыть
Двойная розетка
изготовлена в центре, из белого пластика, подходит для труб различного диаметра.
Межосевое расстояние 50 мм, общая высота макс. 31 мм.
Подробнее
EAN
№ изделия
4024052120710
0520-00.093
Скрыть
Перенаправляющая арматура угловая
для перенаправления подводящего и обратного потоков во избежание пересечения подключаемых каналов, с плоским уплотнением, для соединения с внутренней резьбой Rp 1/2 и наружной G 3/4, с запорной функцией для однотрубных и двухтрубных систем. Никелированная латунь.
Подробнее
Подключение
EAN
№ изделия
G3/4 / R1/2
4024052835010
0541-50.000
Скрыть
Перенаправляющая арматура прямая
для перенаправления подводящего и обратного потоков во избежание пересечения подключаемых каналов, с плоским уплотнением, для соединения с внутренней резьбой Rp 1/2 и наружной G 3/4, с запорной функцией для однотрубных и двухтрубных систем. Никелированная латунь.
Подробнее
Подключение
EAN
№ изделия
G3/4 / R1/2
4024052835119
0542-50.000
Скрыть
S-комплект для подключения
состоит из двух адаптеров G3/4 x G3/4.
Латунный, никелированный.
Подробнее
Модель
EAN
№ изделия
Набор 1
Межосевое расстояние от 40/50 до 60/50
4024052840816
1354-02.362
Набор 2
Межосевое расстояние от 35/50 до 65/50
4024052840915
1354-22.362
Скрыть
Переходной ниппель
Латунь, шестигранное соединение, самоуплотняющийся. Для присоединения клапанов Vekolux, Vekotec и Multilux к радиаторам, Rp1/2, внутренняя резьба.
Подробнее
Модель
EAN
№ изделия
Плоское уплотнение R1/2 x G3/4
4024052523412
0550-22.350
Скрыть
Прижимная коническая гильза
Латунь. Для присоединения клапанов Vekolux, Vekotec и Multilux к радиаторам, Rp3/4, наружняя резьба.
Подробнее
Модель
EAN
Article No
Плоское уплотнительное кольцо
4024052339617
0532-02.324
Скрыть
Уплотнительное кольцо
для Vekolux, Vekotec и Multilux.
Подробнее
Модель
EAN
Article No
Плоское уплотнение
4024052339716
0530-00.015
Скрыть
