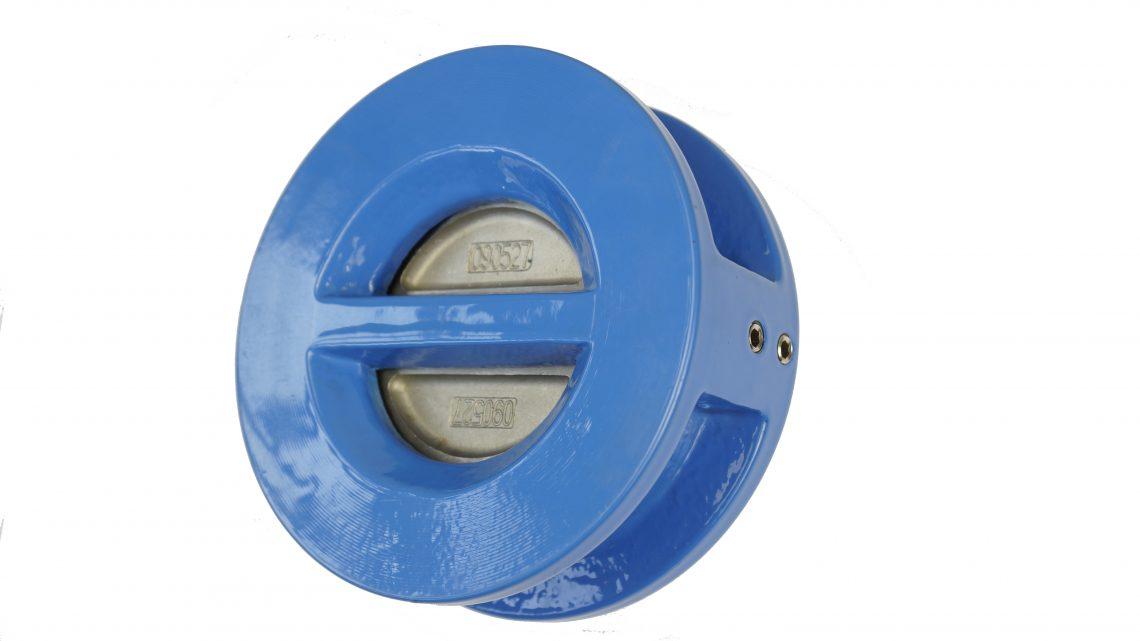

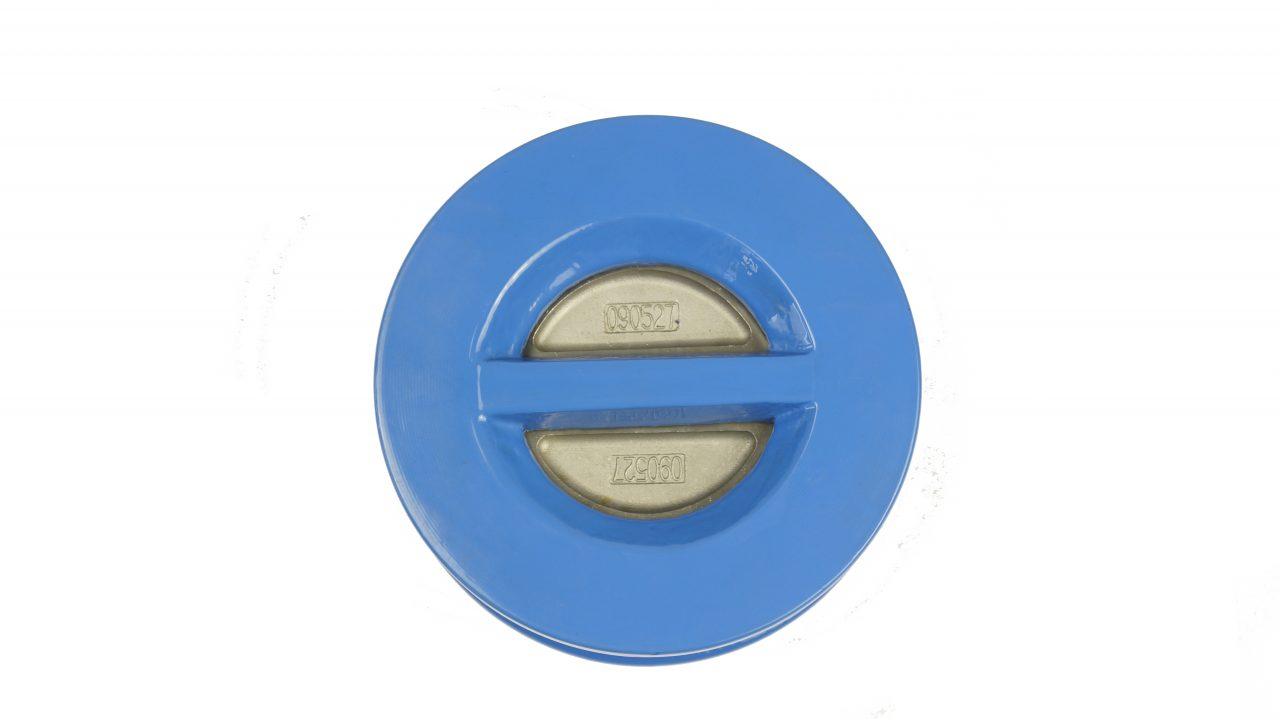

Дисковый двухстворчатый обратный клапан для систем тепло- и холодоснабжения. Доступен в исполнениях PN 16 и PN 25.
Дисковый двухстворчатый обратный клапан для систем тепло- и холодоснабжения. Доступен в исполнениях PN 16 и PN 25.
Системы тепло- и холодоснабжения
Системы водоснабжения
Защита трубопровода от обратного потока
DN 50-600
PN 16 и PN 25
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C
Вода и нейтральные жидкости, водно-гликолевая смесь.
Паз-соединение:
Корпус: ковкий чугун EN-JS 1050
Диск: DI EPDM покрытие EN-JS 1050
Седло: DI согласно EN-JS 1050
Пружина: нержавеющая сталь BS970 304S15
Стержень: нержавеющая стал BS970 420S37
Уплотнение: EPDM
Стержень: вставка латунь CuZn39Pb3
Фланцевые:
Корпус – чугун EN-JL 1040 для PN16
Крышка – чугун EN-JL 1040 для PN16
Корпус – ковкий чугун EN-JS 1050 для PN25
Крышка – ковкий чугун EN-JS 1050 для PN25
Боковая вставка: Латунь CuZn39Pb3
Стержень подвески: нержавеющая сталь BS970 420S37
Подвеска: Ковкий чугун EN-JS 1050
Диск: чугун EN-JL 1040
Уплотнение диска: EPDM
Покрытие корпуска: Бронза EN1982 CC491K
Уплотнение: Графитовое без асбестДвухстворчатый:
Корпус: ковкий чугун EN-JS 1050
Диск: нержавеющая сталь BS970 304S15
Уплотнение: EPDM Commercial
Стержень подвески: нержавеющая сталь BS970 420S37
Стопорный штифт: нержавеющая сталь BS970 420S37
Контактный фиксатор: нержавеющая сталь BS970 304S15
Пружина: нержавеющая сталь BS970 304S15
Шайба: PTFE Commercial
Уплотнение: EPDM Commercial
Двухстворчатый:
Корпус: ковкий чугун EN-JS 1050
Диск: нержавеющая сталь BS970 304S15
Уплотнение: EPDM Commercial
Стержень подвески: нержавеющая сталь BS970 420S37
Стопорный штифт: нержавеющая сталь BS970 420S37
Контактный фиксатор: нержавеющая сталь BS970 304S15
Пружина: нержавеющая сталь BS970 304S15
Шайба: PTFE Commercial
Уплотнение: EPDM Commercial
Внутренне и внешне обработан жидкой эпоксидной краской или эпоксидным порошковым покрытием (НЭП).
Порошковое эпоксидное покрытие 150 -300 мкм.
Фланец: Согласно EN 1092-2
Паз-соединение: Согласно ISO 4200
Wafer: Согласно EN1092-2
IMI, PN, DN и направление потока.
Паз-соединение PN 16: WRAS
Синий RAL5015
|
DN
|
D
|
D1
|
L
|
Кг
|
Kvs
|
EAN
|
№ изделия
|
|
50
|
66
|
106
|
54
|
1,8
|
36,6
|
5902276802270
|
43350-228350
|
|
65
|
78
|
126
|
54
|
2,4
|
58,7
|
5902276802287
|
43350-228365
|
|
80
|
90
|
141
|
57
|
3,2
|
83,6
|
5902276802294
|
43350-228380
|
|
100
|
115
|
167
|
64
|
4,8
|
152,6
|
5902276802300
|
43350-228390
|
|
125
|
141
|
191
|
70
|
7,3
|
238,5
|
5902276802317
|
43350-228391
|
|
150
|
170
|
222
|
76
|
10
|
343,4
|
5902276802324
|
43350-228392
|
|
200
|
210
|
282
|
95
|
14,2
|
616,5
|
5902276802331
|
43350-228393
|
|
250
|
273
|
339
|
108
|
23,6
|
969,1
|
5902276802348
|
43350-228394
|
|
300
|
324
|
399
|
143
|
37,5
|
1401,0
|
5902276802355
|
43350-228395
|
|
350
|
356
|
456
|
184
|
62
|
1702,4
|
5902276802362
|
43350-228396
|
|
400
|
406
|
513
|
191
|
74
|
2262,0
|
5902276802379
|
43350-228397
|
Kvs = м 3/час при перепаде давления в 1 бар и полностью открытом клапане.
|
DN
|
D
|
D1
|
L
|
H
|
Кг
|
Kvs
|
EAN
|
№ изделия
|
|
50
|
–
|
–
|
203
|
125
|
11,5
|
40,7
|
5902276802485
|
43350-336250
|
|
65
|
–
|
–
|
216
|
137
|
13
|
65,2
|
5902276802492
|
43350-336265
|
|
80
|
–
|
–
|
241
|
147
|
17
|
92,9
|
5902276802508
|
43350-336280
|
|
100
|
–
|
–
|
292
|
166
|
25
|
169,6
|
5902276802515
|
43350-336290
|
|
125
|
–
|
–
|
330
|
190
|
40
|
265
|
5902276802522
|
43350-336291
|
|
150
|
–
|
–
|
356
|
217
|
50
|
381,5
|
5902276802539
|
43350-336292
|
|
200
|
–
|
–
|
495
|
265
|
58,3
|
658
|
5902276802546
|
43350-336293
|
|
250
|
–
|
–
|
622
|
300
|
218
|
1076,8
|
5902276802553
|
43350-336294
|
|
300
|
–
|
–
|
699
|
342
|
282
|
1556,7
|
5902276802560
|
43350-336295
|
|
350
|
–
|
–
|
787
|
402
|
500
|
1891,5
|
5902276802577
|
43350-336296
|
|
400
|
–
|
–
|
914
|
472
|
680
|
2513,3
|
5902276802584
|
43350-336297
|
|
450
|
–
|
–
|
914
|
500
|
780
|
3223,3
|
5902276802591
|
43350-336298
|
|
500
|
–
|
–
|
1016
|
514
|
1000
|
4021,4
|
5902276802607
|
43350-336299
|
|
600
|
–
|
–
|
1219
|
605
|
1600
|
5882,4
|
5902276802478
|
43350-336200
|
|
DN
|
D
|
L
|
H
|
Кг
|
Kvs
|
EAN
|
№ изделия
|
|
50
|
–
|
203
|
125
|
11,5
|
40,7
|
5902276802386
|
43350-326350
|
|
65
|
–
|
216
|
137
|
13
|
65,2
|
5902276802393
|
43350-326365
|
|
80
|
–
|
241
|
147
|
17
|
92,9
|
5902276802409
|
43350-326380
|
|
100
|
–
|
292
|
166
|
25
|
169,6
|
5902276802416
|
43350-326390
|
|
125
|
–
|
330
|
190
|
40
|
265,0
|
5902276802423
|
43350-326391
|
|
150
|
–
|
356
|
217
|
50
|
381,5
|
5902276802430
|
43350-326392
|
|
200
|
–
|
495
|
265
|
58,3
|
658,0
|
5902276802447
|
43350-326393
|
|
250
|
–
|
622
|
300
|
218
|
1076,8
|
5902276802454
|
43350-326394
|
|
300
|
–
|
699
|
342
|
282
|
1556,7
|
5902276802461
|
43350-326395
|
Kvs = м 3/час при перепаде давления в 1 бар и полностью открытом клапане.
|
DN
|
D
|
L
|
H
|
H1
|
Кг
|
Kvs
|
EAN
|
№ изделия
|
|
50
|
60,3
|
99
|
47
|
36
|
11,5
|
40,7
|
5902276802614
|
43350-329250
|
|
65 1)
|
73,0
|
99
|
57
|
45
|
13
|
65,2
|
5902276802768
|
43350-325265
|
|
65
|
76,1
|
99
|
57
|
45
|
13
|
65,2
|
5902276802621
|
43350-329265
|
|
80
|
88,9
|
108
|
68
|
49
|
17
|
92,9
|
5902276802638
|
43350-329280
|
|
100
|
114,3
|
254
|
99
|
76
|
25
|
169,6
|
5902276802645
|
43350-329290
|
|
125
|
139,7
|
267
|
114
|
111
|
40
|
265,0
|
5902276802652
|
43350-329291
|
|
125 1)
|
141,3
|
267
|
114
|
111
|
40
|
265,0
|
5902276802775
|
43350-325291
|
|
150
|
168,3
|
292
|
127
|
105
|
50
|
381,5
|
5902276802669
|
43350-329292
|
|
200
|
219,1
|
356
|
154
|
130
|
58,3
|
658,0
|
5902276802676
|
43350-329293
|
|
250
|
273
|
732
|
188
|
163
|
218
|
1076,8
|
5902276802683
|
43350-329294
|
|
300
|
323,9
|
495
|
205
|
188
|
282
|
1556,7
|
5902276802690
|
43350-329295
|
Kvs = м 3/час при перепаде давления в 1 бар и полностью открытом клапане.
1) Не соответствует ISO 4200.
