Балансировочная и
регулирующая арматура

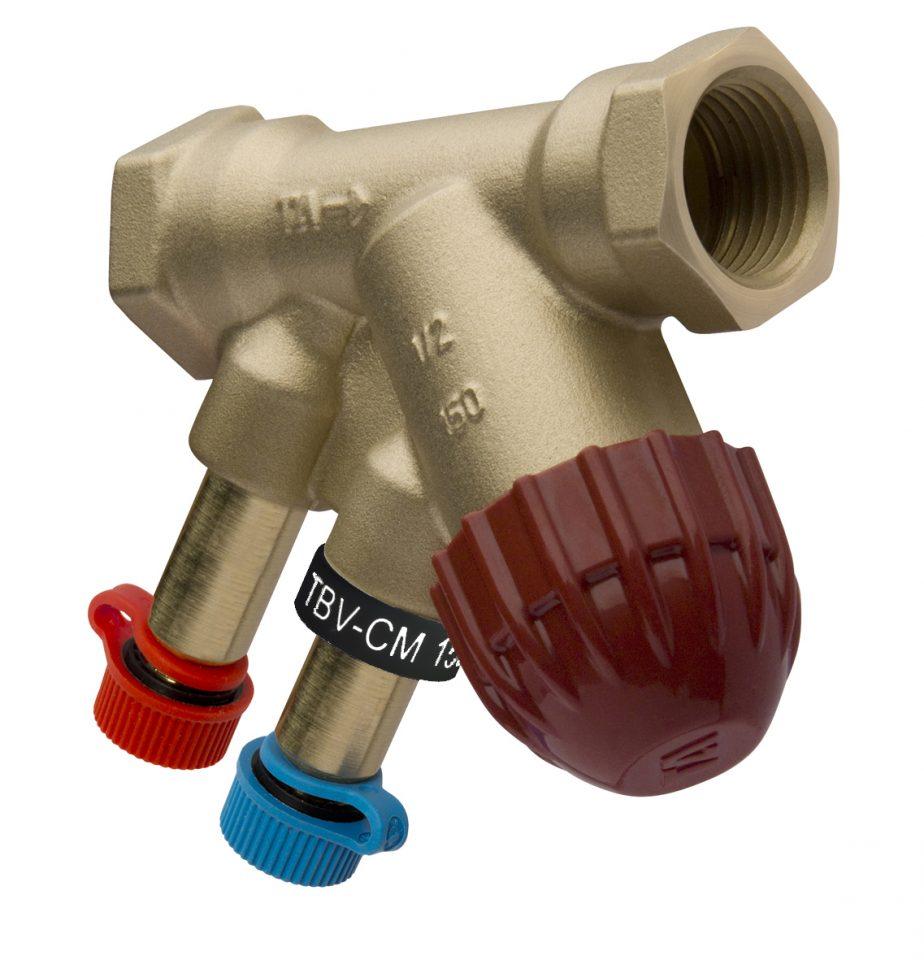

TBV-CM

Клапан TBV-CM, предназначенный для установки на потребителях систем тепло- и холодоснабжения, обеспечивает точное гидравлическое регулирование и оптимальную производительность на протяжении длительного срока эксплуатации. Компания IMI Hydronic Engineering применяет сплав AMETAL®, устойчивый к потере цинка, который сводит к минимуму риск протечек.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Балансировочный и регулирующий клапан для установки на потребителе для пропорционального регулирования

Клапан TBV-CM, предназначенный для установки на потребителях систем тепло- и холодоснабжения, обеспечивает точное гидравлическое регулирование и оптимальную производительность на протяжении длительного срока эксплуатации. Компания IMI Hydronic Engineering применяет сплав AMETAL®, устойчивый к потере цинка, который сводит к минимуму риск протечек.

Ключевые особенности

Рукоятка для предварительной настройки

Для простой и точной балансировки.

Запорная функция

Обеспечивает оптимизацию процедур обслуживания.

Самоуплотняющиеся измерительные штуцеры

Для быстрых и простых измерений.

Технические характеристики

Область применения:

Системы тепло- и холодоснабжения.

Функция:

Регулирование
Балансировка
Предварительная настройка
Измерение
Закрытие (для отключения системы на период обслуживания)

Диапазон размеров:

DN 15-25

Номинальное давление:

PN 16

Температура:

Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).

Ход штока:

4 мм

Класс герметичности:

Непроницаемое уплотнение.

Материал:

Корпус клапана: AMETAL®
Заглушка клапана: PPS (полифенилсульфид)
Уплотнение седла: EPDM/Нержавеющая сталь (DN 15-20). EPDM/AMETAL® (DN 25).
Уплотнение штока: кольцо – EPDM
Вставка клапана: AMETAL®, PPS (полифенилсульфид)
Возвратная пружина: Нержавеющая сталь
Шток: AMETAL®

AMETAL® – это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.

Маркировка:

Корпус: TA, PN 16/150, DN, размер в дюймах и стрелка, обозначающая направление потока.
Идентификационное кольцо на измерительном штуцере:
Белый цвет = Малый расход (LF)
Черный цвет = Нормальный расход (NF)

Приводы:

См. отдельную информацию по EMO TM.

TBV-CM - Внутренняя резьба
Подробнее
DN
D
Da*
L
H
Kvs
Kg
EAN
№ изделия
TBV-CM LF, малый расход
15
G1/2
M30x1,5
81
58
0,40
0,34
7318793950703
52 143-115
TBV-CM NF, нормальный расход
15
G1/2
M30x1,5
81
58
1,0
0,34
7318793950505
52 144-115
20
G3/4
M30x1,5
91
57
2,0
0,40
7318793951403
52 144-120
25
G1
M30x1,5
111
64
4,0
0,73
7318793977502
52 144-125

*) Соединение с приводом.

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

G = Резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.

→ = Направление потока


TBV-CM (DN 15-20) можно соединять с гладкими трубами, используя компрессионный фитинг KOMBI.
 (См. каталог KOMBI)

Скрыть
Настроечная рукоятка
Для TBV-C, TBV-CM, KTCM 512
Подробнее
EAN
№ изделия
7318793886002
52 133-100
Скрыть
