Балансировочная и
регулирующая арматура

Dynacon Eclipse

Dynacon Eclipse обеспечивает автоматическое поддержание расхода в литрах в час (л/ч) на каждом из нагревательных контуров системы напольного отопления. Это позволяет максимально упростить процесс гидравлической балансировки. Величина расхода теплоносителя достигается с помощью встроенных в распределитель регуляторов расхода для каждого из контуров, при этом изменение располагаемого перепада давления, например, вследствие перекрытия смежных контуров, не влияет на заданную величину расхода для остальных контуров распределительного блока. Эти факторы делают Dynacon Eclipse идеальным решением для экономии времени и денежных затрат.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Распределительный вентильный блок с автоматическим регулированием расхода

Dynacon Eclipse обеспечивает автоматическое поддержание расхода в литрах в час (л/ч) на каждом из нагревательных контуров системы напольного отопления. Это позволяет максимально упростить процесс гидравлической балансировки. Величина расхода теплоносителя достигается с помощью встроенных в распределитель регуляторов расхода для каждого из контуров, при этом изменение располагаемого перепада давления, например, вследствие перекрытия смежных контуров, не влияет на заданную величину расхода для остальных контуров распределительного блока. Эти факторы делают Dynacon Eclipse идеальным решением для экономии времени и денежных затрат.

Ключевые особенности

Автоматическая гидравлическая балансировка

Благодаря встроенному ограничителю расхода внутри каждой термостатической вставки.

Индикатор расхода для каждого отопительного контура

Для проверки работоспособности.

Коллектор изготавливается из нержавеющей стали

Коррозионно-стойкий, долговечный и безопасный.

Эффективное решение, обеспечивающее простоту ввода системы в эксплуатацию

Технические характеристики

Область применения:

Системы «теплый пол»

Функция:

Индивидуальная регулировка температуры в помещениях при помощи привода или термостатической головки
Ограничение расхода
Отключение
Заполнение
Слив
Промывка
Продувка

Номинальное давление:

PN 6

Диапазон расхода:

Расход может быть предварительно настроен в следующем диапазоне: 30-300 л/ч.
Заводская настройка: Настройка для заполнения системы.
Макс. 2,5 м3/ч на коллектор отопительного контура.

Перепад давления (ΔpV):

Макс. перепад давления:
60 кПа (<30 dB(A))
Мин. перепад давления:
30 – 150 л/ч = 17 кПа
150 – 300 л/ч = 25 кПа

Температура:

Макс. рабочая температура: 70°C.
Мин. рабочая температура: -5°C

Материал:

Коллектор:
Нержавеющая сталь 1.4301
Соединительные фитинги: никелированная латунь

Термостатическая вставка:
Латунь
Уплотнительные кольца: EPDM
Клапанная тарелка: EPDM
Пружина: нержавеющая сталь
Термостатическая вставка: латунь, Полифениленсульфид
Шток: шток из нержавеющей стали с двойным уплотнительным кольцом.

Расходомер:
Термостойкий пластик и нержавеющая сталь. Латунь. Уплотнения из EPDM.

Устройство заполнения, слива, промывки и вентилирования:
Никелированная латунь и пластик. Уплотнения из EPDM.

Маркировка:

IMI Heimeier

Присоединительные комплекты:

Доступны следующие комплекты для подключения Dynacon:
– Присоединительный комплект 1 с шаровыми кранами Globo.
– Присоединительный комплект 2 с балансировочным клапаном STAD и шаровым краном Globo.
– Присоединительный комплект 3 с сепаратором микропузырьков Zeparo Vent на подводящей трубе и сепаратором частиц шлама Zeparo Dirt на обратной трубе.
– Присоединительный комплект 4 с шаровым краном Globo, включая втулку для подключения теплосчетчика на обратке, и шаровым краном Globo с подключением для возможности измерений в прямом и обратном трубопроводе.
– Присоединительный комплект 5 со смесительным узлом, оснащенным высокоэффективным насосом, для регулирования температуры на подаче.

Трубное соединение:

Коллектор с соединением, имеющим плоское уплотнение, соединительная резьба 1”.
Соединение G3/4 для присоединения нагревательного контура под Евроконус, подходящим для компрессионных фитингов для труб из пластика, меди, стальных тонкостенных труб и многослойных труб.
См. также аксессуары.

Шкафы для распределительных блоков:

Шкафы для распределительных блоков доступны в версиях для настенного и скрытого монтажа.

Соединение термостатических головок и приводов:

HEIMEIER M30x1,5

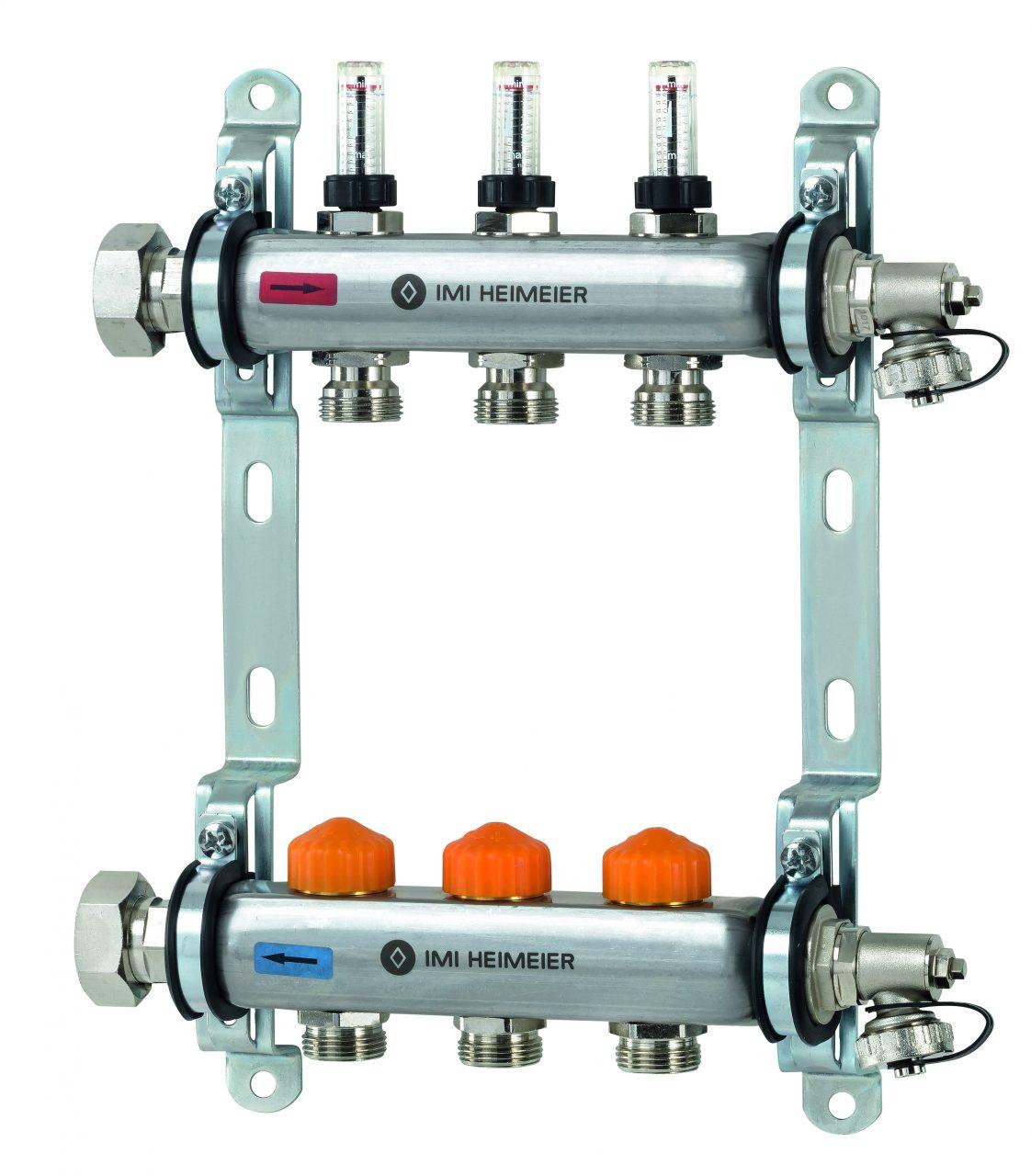

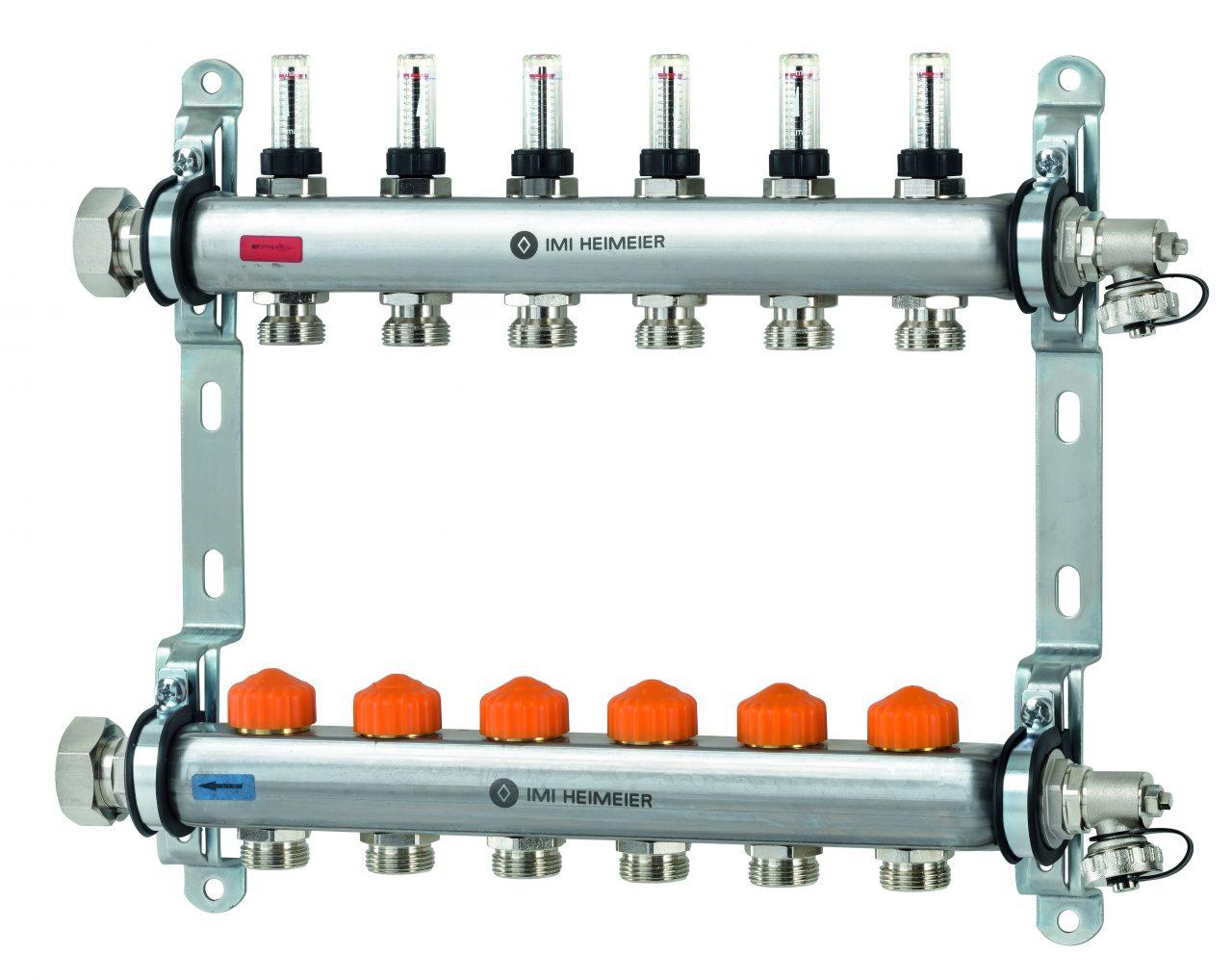

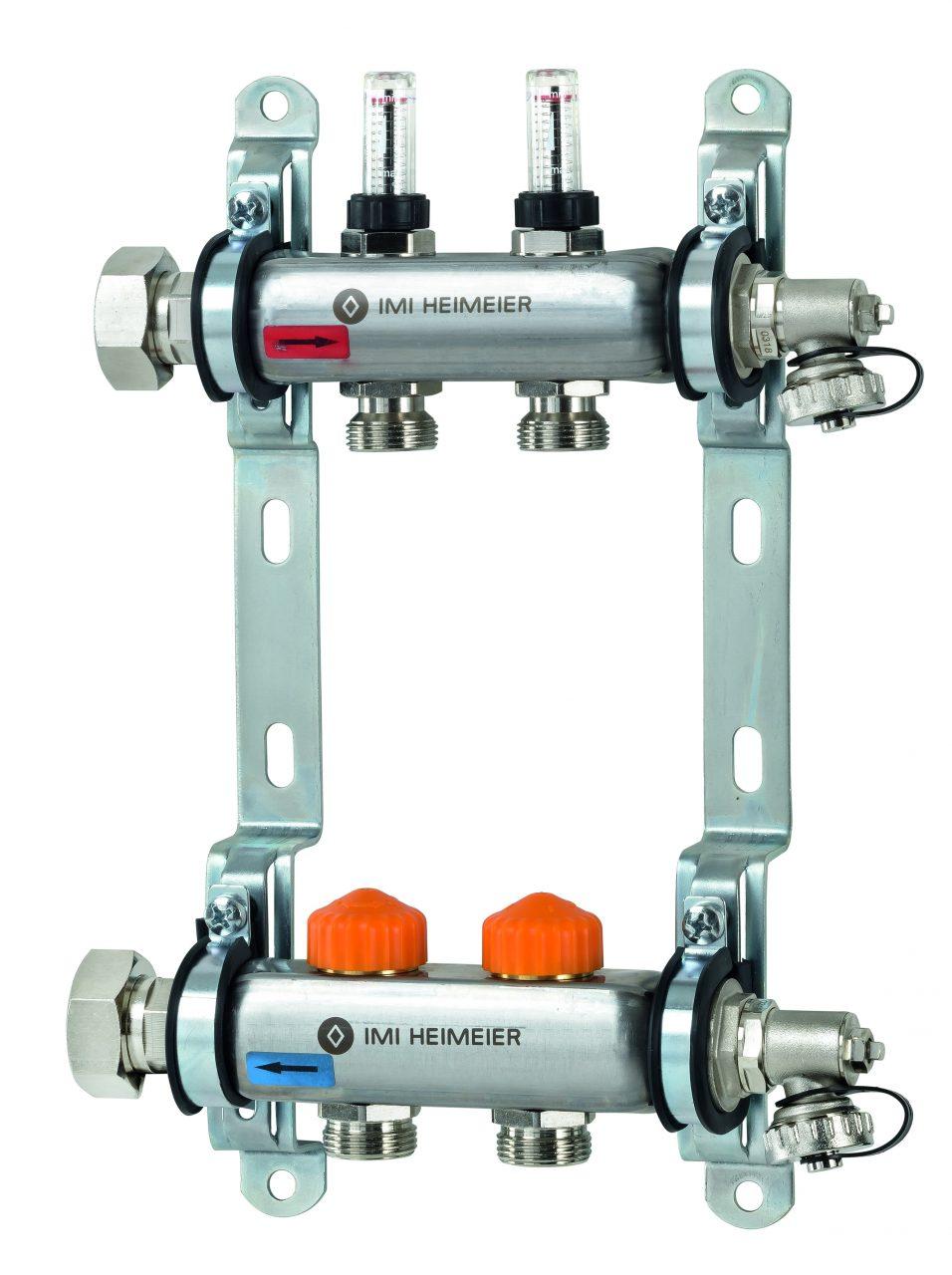

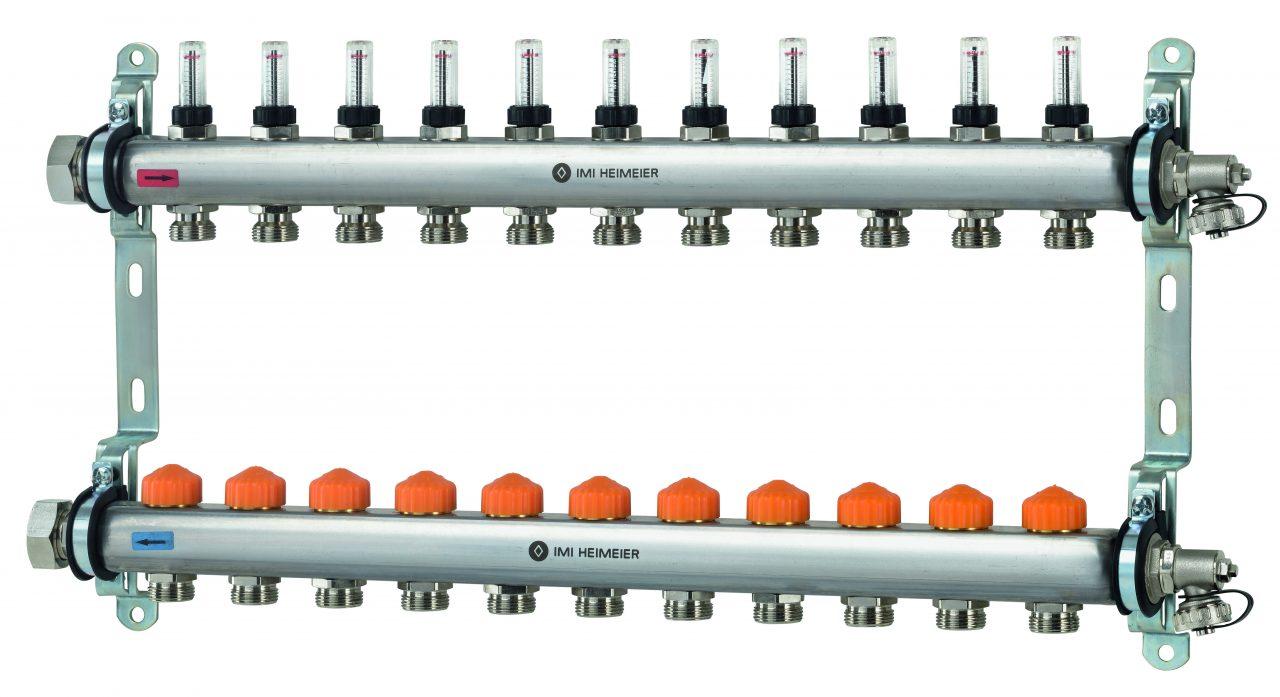

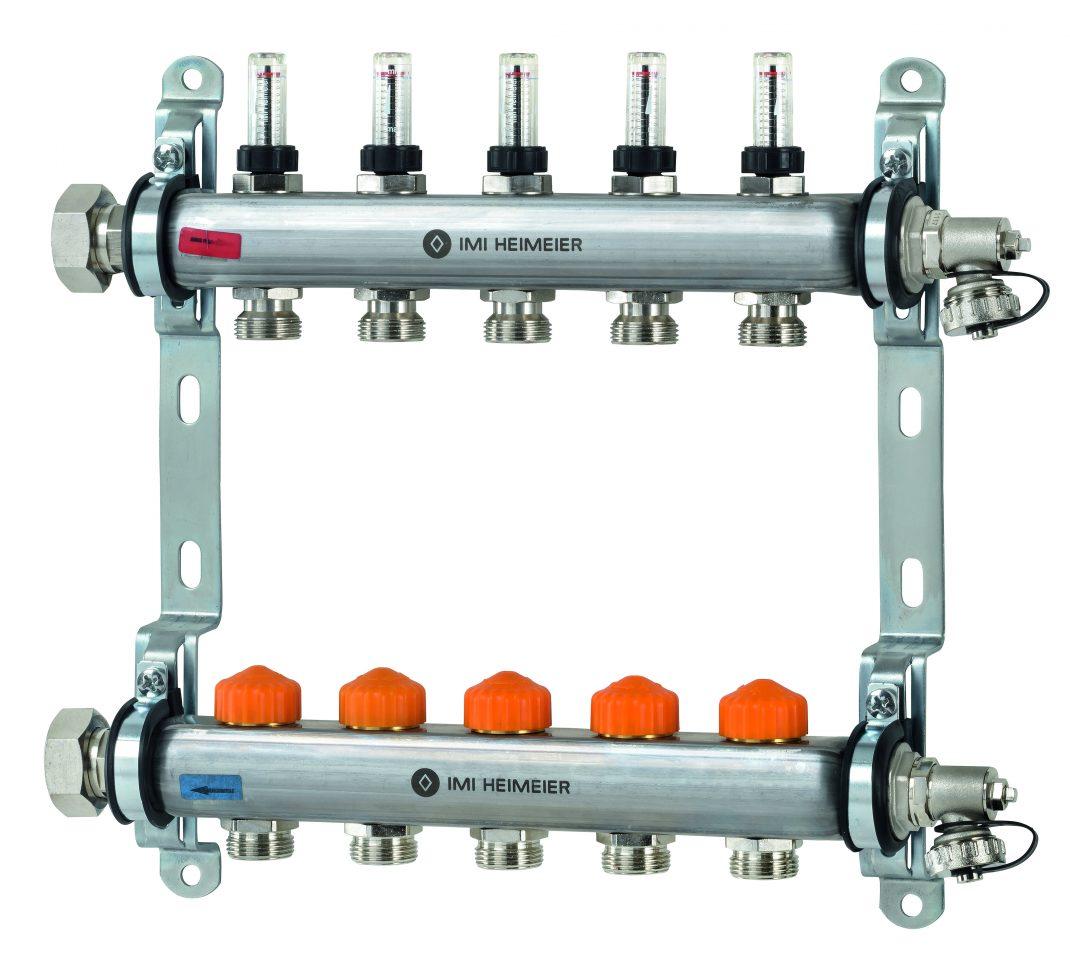

Распределительный вентильный блок
Подробнее
Количество нагревательных контуров
EAN
№ изделия
2
4024052964819
9340-02.800
3
4024052964918
9340-03.800
4
4024052965014
9340-04.800
5
4024052965113
9340-05.800
6
4024052965212
9340-06.800
7
4024052965311
9340-07.800
8
4024052965410
9340-08.800
9
4024052965519
9340-09.800
10
4024052965618
9340-10.800
11
4024052965717
9340-11.800
12
4024052965816
9340-12.800
Скрыть
Присоединительный комплект 1 – с шаровыми кранами Globo, DN 20
С красным колпачком на подающей трубе и синим – на обратной.
Подробнее
Kvs
EAN
№ изделия
9,90
4024052770816
9339-01.800
Скрыть
Присоединительный комплект 2 – с балансировочным клапаном STAD и шаровым краном Globo, DN 20
Оснащен измерительными ниппелями для измерения расхода и перепада давления.
Подробнее
Kvs
qмакс
3/ч]
EAN
№ изделия
5,28
2,00
4024052775316
9339-02.800
Скрыть
Присоединительный комплект 3 – с сепаратором микропузырьков Zeparo Vent на подаче и сепаратором частиц шлама Zeparo Dirt на обратке, DN 20
Подробнее
Kvs
qмакс
3/ч]
EAN
№ изделия
6,72
1,25
4024052775415
9339-03.800
Скрыть
S-соединение
Для присоединительного комплекта 3. Вспомогательное устройство подключения обратной трубы в шкафу для распределительного блока.
Подробнее
EAN
№ изделия
4024052775712
9339-00.362
Скрыть
Присоединительный комплект 4 - с шаровым краном Globo DN 20, включая втулку для подключения теплосчетчика на обратке
Шаровый кран Globo с подключением для возможности измерений в прямом и обратном трубопроводе.
Подробнее
Kvs
EAN
№ изделия
9,90
4024052775613
9339-04.800
Скрыть
Присоединительный комплект 5 - со смесительным узлом для регулирования температуры на подаче
Оснащен высокоэффективным насосом Grundfos Alpha 2 15-60 130, термостатическим клапаном с накладным датчиком и электрическим выключателем, 230 В, 15 А.
Минимальная глубина монтажного шкафа 125 мм.
Подробнее
Диапазон настроек термостатической головки
Диапазон настроек для электрического выключателя
EAN
№ изделия
20 – 50°C
10 – 90°C
4024052775514
9339-05.800
Скрыть
Шкафы для распределительных блоков
Для скрытого монтажа, глубина установки 110 - 150 мм
Примечание, минимальная монтажная глубина для установки присоединительного комплекта 5, - 125 мм.
Подробнее
Размер
мм x мм
EAN
№ изделия
1
490 x 710
4024052790616
9339-80.800
2
575 x 710
4024052790715
9339-81.800
3
725 x 710
4024052790814
9339-82.800
4
875 x 710
4024052790913
9339-83.800
5
1.025 x 710
4024052791019
9339-84.800
6
1.175 x 710
4024052791118
9339-85.800
Скрыть
Ключ для настройки
Eclipse. Оранжевого цвета.
Подробнее
EAN
№ изделия
4024052937714
3930-02.142
Скрыть
EMOtec
Двухпозиционный привод для систем напольного отопления. Подходит для всех термостатических клапанов Heimeier. Для получения подробных технических данных, пожалуйста обратитесь к техническому описанию. ЕMOtec.
Подробнее
Тип
EAN
№ изделия
230 В
Нормально-закрытые (NC)
4024052460359
1807-00.500
Нормально-открытые (NO)
4024052490752
1809-00.500
24 В
Нормально-закрытые (NC)
4024052460458
1827-00.500
Нормально-открытые (NO)
4024052491551
1829-00.500
Скрыть
Комнатный термостат
Имея функцию тепловой рециркуляции, управляет температурой в комнате вместе с термоприводами
Подробнее
Модель
EAN
№ изделия
230 V
Без функции понижения температуры
4024052405916
1936-00.500
С функцией понижения температуры
4024052406111
1938-00.500
24 V
Без функции понижения температуры
4024052406012
1946-00.500
Скрыть
Термостат P с аналоговым часовым механизмом
Электронный двухточечный комнатный термостат для управления комнатной температурой по времени, имеющий автоматический аналоговый таймер на 7 дней, выходной сигнал с широтно-импульсной модуляцией и плавающий переключающий контакт.
Подробнее

</table

Модель
EAN
№ изделия
230 V
4024052405718
1932-00.500
Скрыть
Термостат P с цифровым часовым механизмом
Электронный двухточечный комнатный термостат для управления температурой помещения по времени, имеющий автоматический цифровой таймер, выходной сигнал с широтно-импульсной модуляцией и плавающий переключающий контакт. Управляется через меню с помощью четырех кнопок.
Подробнее
Модель
EAN
№ изделия
230 V
4024052763610
1932-01.500
Скрыть
Распределительный блок
Это устройство используется для подключения термостатов и термоэлектрических приводов. Блок предназначен для напольного отопления и охлаждения (летний/зимний режим). Возможно переключение между отоплением и охлаждением при помощи внешнего сигнала. Программное обеспечение данного модуля позволяет оптимизировать энергопотребление насоса. До 6 зон (комнат). Возможно подключение к электросети 230 В при помощи штекера.
Подробнее
EAN
№ изделия
4024052891115
1612-00.000
Скрыть
Комнатный передатчик
Электронный контроллер, работающий от батарейки (батарейка входит в комплект).
Подробнее
Тип
EAN
№ изделия
С цифровым таймером, включая батарейку
4024052763511
1640-02.500
Без переключателя рабочего режима, включая батарейку
4024052556915
1640-01.500
С переключателем рабочего режима, включая батарейку
4024052556816
1640-00.500
Скрыть
Центральный модуль
Принимает радиосигналы от комнатных передатчиков. Имеет 8 или 6 выходных каналов для подсоединения к тепловым приводам.
Подробнее
Модель центрального модуля
EAN
№ изделия
6 выходных каналов без таймера
4024052557011
1641-00.000
8 выходных каналов с таймером
4024052557110
1642-00.000
Скрыть
Термостатическая головка F
Удаленный регулятор со встроенным датчиком. Жидкостный датчик.
Диапазон настройки: от 0 °C до 27 °C.
Подробнее
Длина капиллярной трубки [м]
EAN
№ изделия
2,00
(6.56 ft)
4024052191017
2802-00.500
5,00
(16.4 ft)
4024052191819
2805-00.500
10,00
(32.81 ft)
4024052192717
2810-00.500
Скрыть
Ручка
для всех термостатических клапанов HEIMEIER. Прямое соединение, белый.
Подробнее
EAN
№ изделия
4024052323494
1303-01.325
Скрыть
Компенсатор длины
для крепления пластиковых, медных, металлопластиковых и тонкостенных стальных труб.
Для клапанов с наружной резьбой G3/4.
Никелированная латунь.
Подробнее
L
EAN
№ изделия
G3/4 x G3/4
25
4024052298310
9713-02.354
G3/4 x G3/4
50
4024052298419
9714-02.354
Скрыть
Компрессионный фитинг
для пластмассовых труб DIN 4726, ISO 10508. PE-X: DIN 16892/16893, EN ISO 15875; PB: DIN 16968/16969.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Конусное соединение уплотнительным кольцом.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
12×1,1
4024052136018
1315-12.351
14×2
4024052134618
1311-14.351
16×1,5
4024052136117
1315-16.351
16×2
4024052134816
1311-16.351
17×2
4024052134915
1311-17.351
18×2
4024052135110
1311-18.351
20×2
4024052135318
1311-20.351
Скрыть
Компрессионный фитинг
для медных и стальных тонкостенных труб согласно DIN EN 1057/10305-1/2.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Евроконус).
Уплотнение металл-металл.
Никелированная латунь.
При толщине стенки трубы 0,8 –1 мм необходимо использовать опорные втулки. Соблюдайте рекомендации изготовителя труб.
Подробнее
Ø трубы
EAN
№ изделия
12
4024052214211
3831-12.351
14
4024052214310
3831-14.351
15
4024052214617
3831-15.351
16
4024052214914
3831-16.351
18
4024052215218
3831-18.351
Скрыть
Опорная втулка
Для медных или стальных тонкостенных труб с толщиной стенки 1 мм.
Латунь.
Подробнее
Ø трубы
L
EAN
№ изделия
12
25,0
4024052127016
1300-12.170
15
26,0
4024052127917
1300-15.170
16
26,3
4024052128419
1300-16.170
18
26,8
4024052128815
1300-18.170
Скрыть
Компрессионный фитинг
для медных и тонкостенных стальных труб согласно DIN EN 1057/10305-1/2 и нержавеющей трубы.
Соединение с наружной резьбой G3/4 согласно DIN EN 16313 (Eurocone).
Мягкое уплотнение, макс. 95°C.
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
15
4024052515851
1313-15.351
18
4024052516056
1313-18.351
Скрыть
Компрессионный фитинг
для металлопластиковых труб в соответствии с DIN 16836.
Соединение с наружной резьбой G3/4 в соответствии с DIN EN 16313 (Евроконус).
Никелированная латунь.
Подробнее
Ø трубы
EAN
№ изделия
16×2
4024052137312
1331-16.351
Скрыть
Двойной соединительный фитинг
для крепления пластиковых, медных, тонкостенных стальных или металлопластиковых труб.
Латунный, никелированный.
Подробнее
L
EAN
№ изделия
G3/4 x R1/2
26
4024052308415
1321-12.083
Скрыть
Двойной ниппель
для крепления с обеих сторон пластиковых, медных, тонкостенных стальных или металлопластиковых труб.
Латунный, никелированный.
Подробнее
EAN
№ изделия
G3/4 x G3/4
4024052136315
1321-03.081
Скрыть
Замена термостатической вставки
с автоматическим ограничителем расхода для Dynacon Eclipse.
Подробнее
EAN
№ изделия
4024052966714
9340-00.300
Скрыть
Dynacon Eclipse индикатор расхода
Запасная часть.
Подробнее
EAN
№ изделия
4024052979615
9340-00.101
Скрыть
Замена устройства заполнения, промывки и продувки 1/2”
Подробнее
EAN
№ изделия
1/2″
4024052989218
9321-00.102
Скрыть
Похожие товары
Dynalux

Блок Dynalux непосредственно регулирует расход в отдельных нагревательных контурах в л/мин. Гидравлическая балансировка осуществляется за счет простых действий. Благодаря этому коллекторы нагревательных контуров Dynalux экономят время и затраты, особенно в процессе сдачи системы в эксплуатацию.
