Балансировочная и
регулирующая арматура

TA-SCOPE

TA-SCOPE –это надежный, эффективный балансировочный прибор для измерения и фиксации перепада давления, расхода, температуры и мощности в гидравлических системах. Прочный, точный и легкий в использовании TA-SCOPE обеспечивает быструю, экономичную балансировку и позволяет в кратчайшие сроки устранять неисправности. TA-SCOPE легко подключается к программному обеспечению ПК HySelect, получая максимальную эффективность от зарегистрированных данных, а также позволяет составлять профессиональные отчеты и осуществлять автоматические обновления программного обеспечения.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Балансировочный прибор

TA-SCOPE –это надежный, эффективный балансировочный прибор для измерения и фиксации перепада давления, расхода, температуры и мощности в гидравлических системах. Прочный, точный и легкий в использовании TA-SCOPE обеспечивает быструю, экономичную балансировку и позволяет в кратчайшие сроки устранять неисправности. TA-SCOPE легко подключается к программному обеспечению ПК HySelect, получая максимальную эффективность от зарегистрированных данных, а также позволяет составлять профессиональные отчеты и осуществлять автоматические обновления программного обеспечения.

Ключевые особенности

Удобный для пользователя дизайн

Эргономичный пользовательский интерфейс, изготавливаемый по индивидуальному заказу заказчика обеспечивает легкую и более удобную балансировку.

Интерактивное программное обеспечение

Последовательный мастер установки программного обеспечения для измерения, балансировки и выявления неисправностей обеспечивает быстрый процесс ввода в эксплуатацию.

Беспроводная связь

Полностью заряженный TA-SCOPE работает три дня в энергосберегающем беспроводном режиме, обеспечивая точную балансировку.

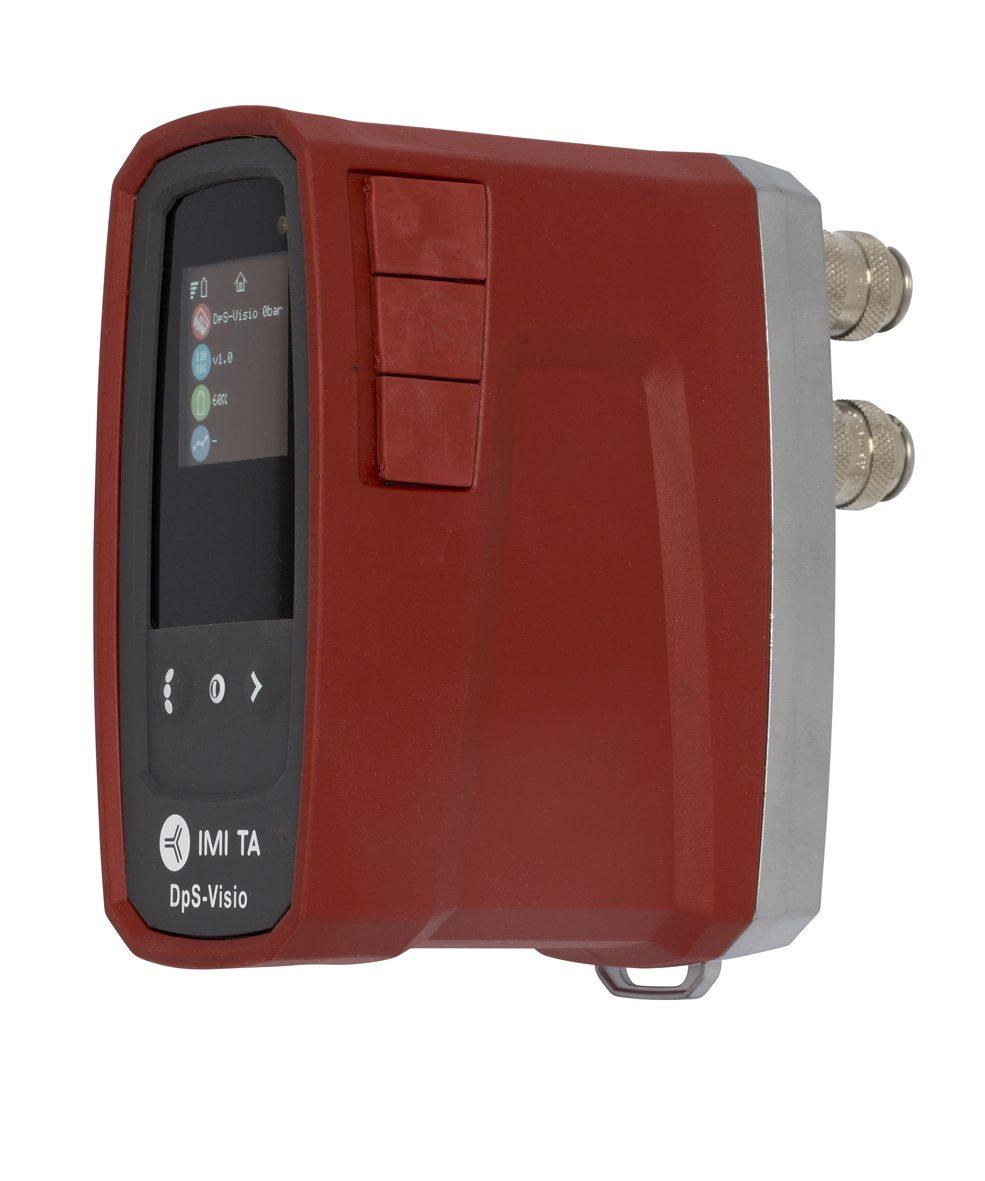

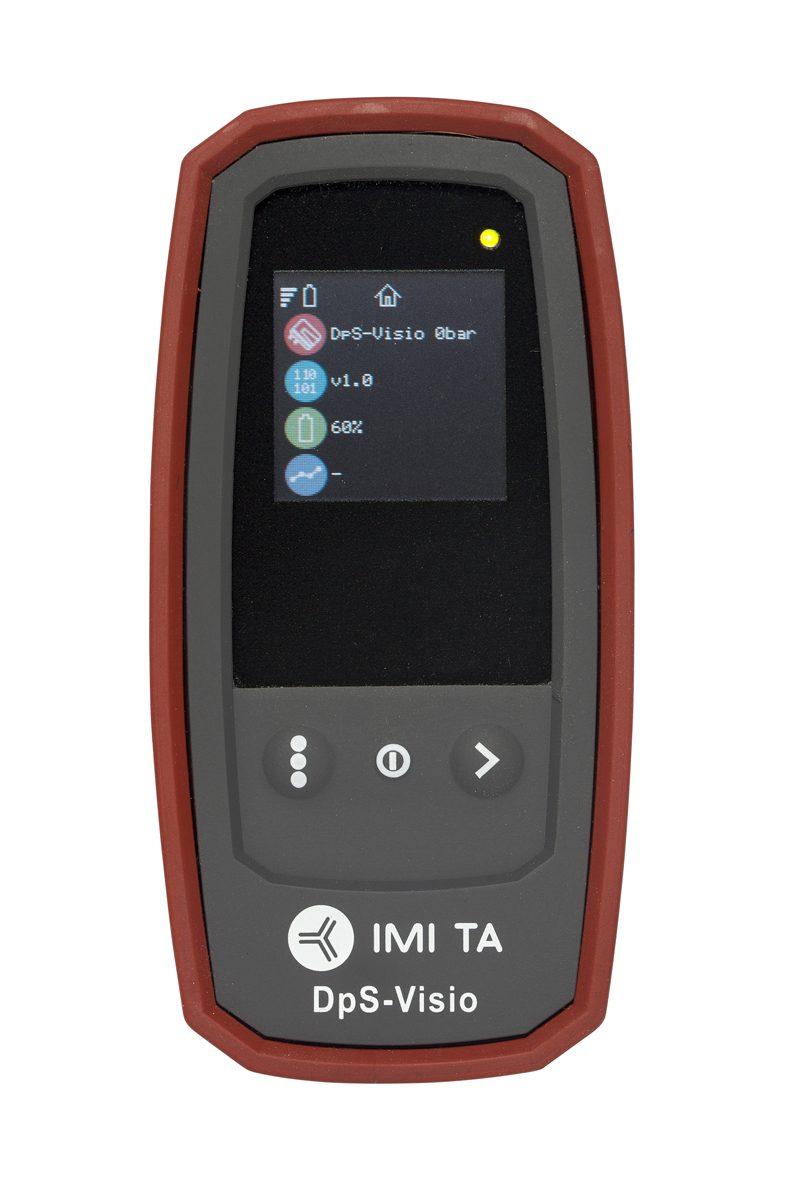

DpS-Visio

Измерительный блок оснащен OLED дисплеем для индикации измерений перепада давления (Dp), температуры и текущего статуса. Данный блок так же оснащен функцией автоматической промывки и калибровки.

Технические характеристики

Функция:

TA-SCOPE –это балансировочный прибор для измерения и фиксации перепада давления (Δp), расхода, температуры и мощности в гидравлических системах.

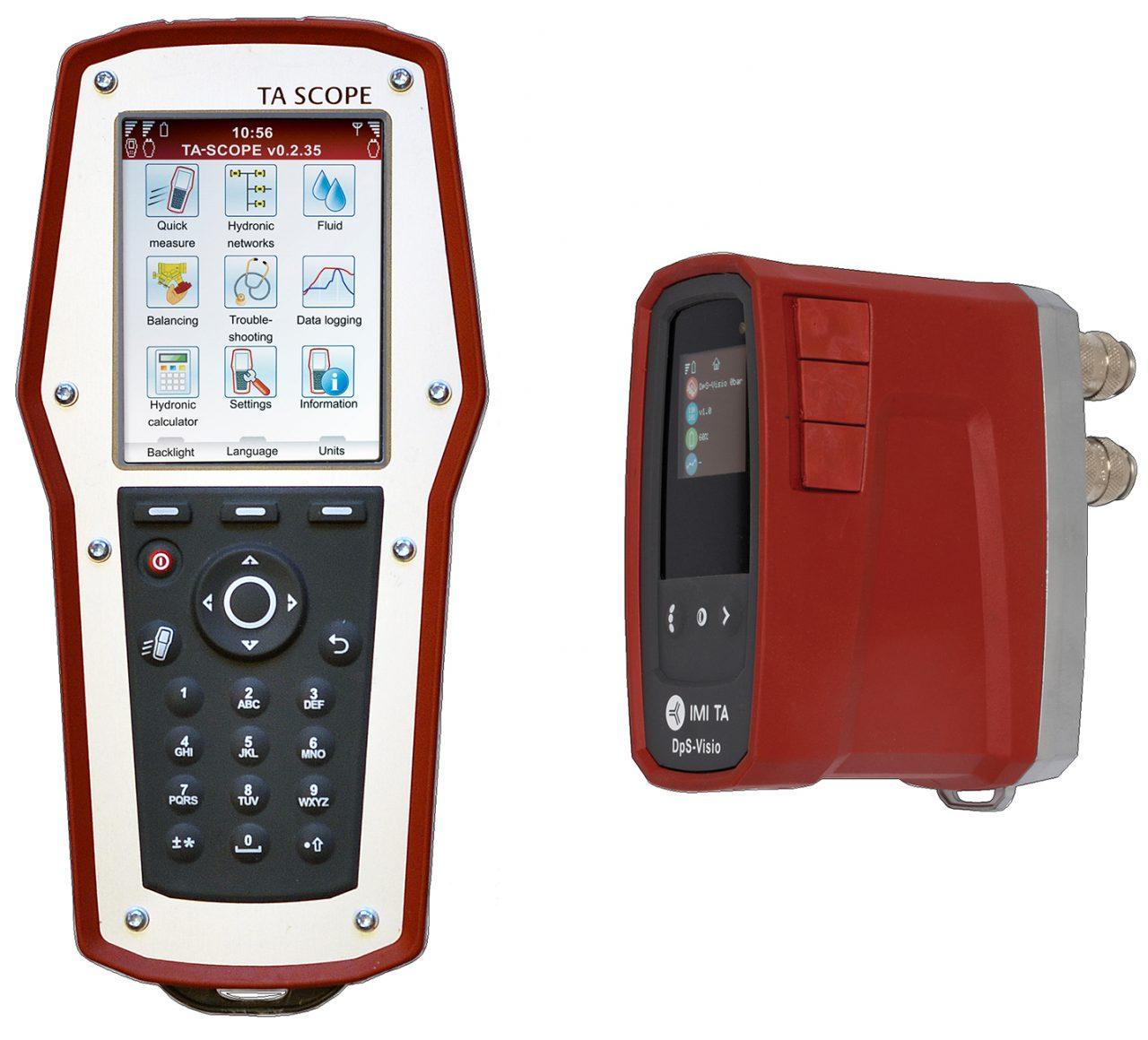

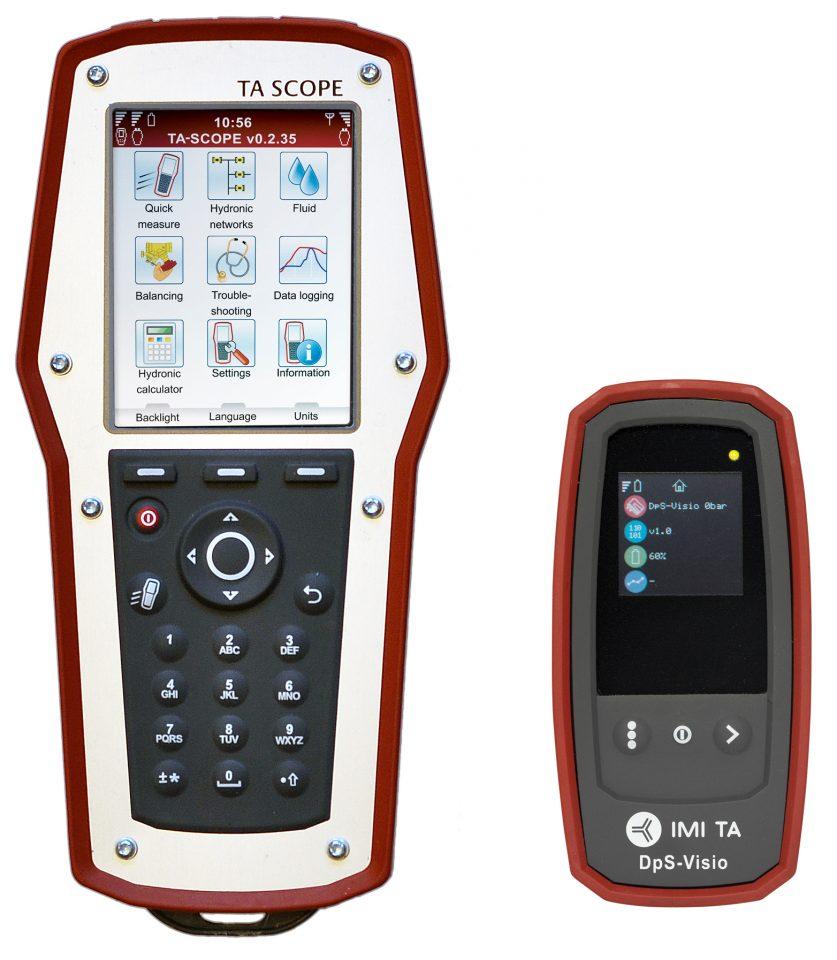

TA-SCOPE состоит из двух основных компонентов:

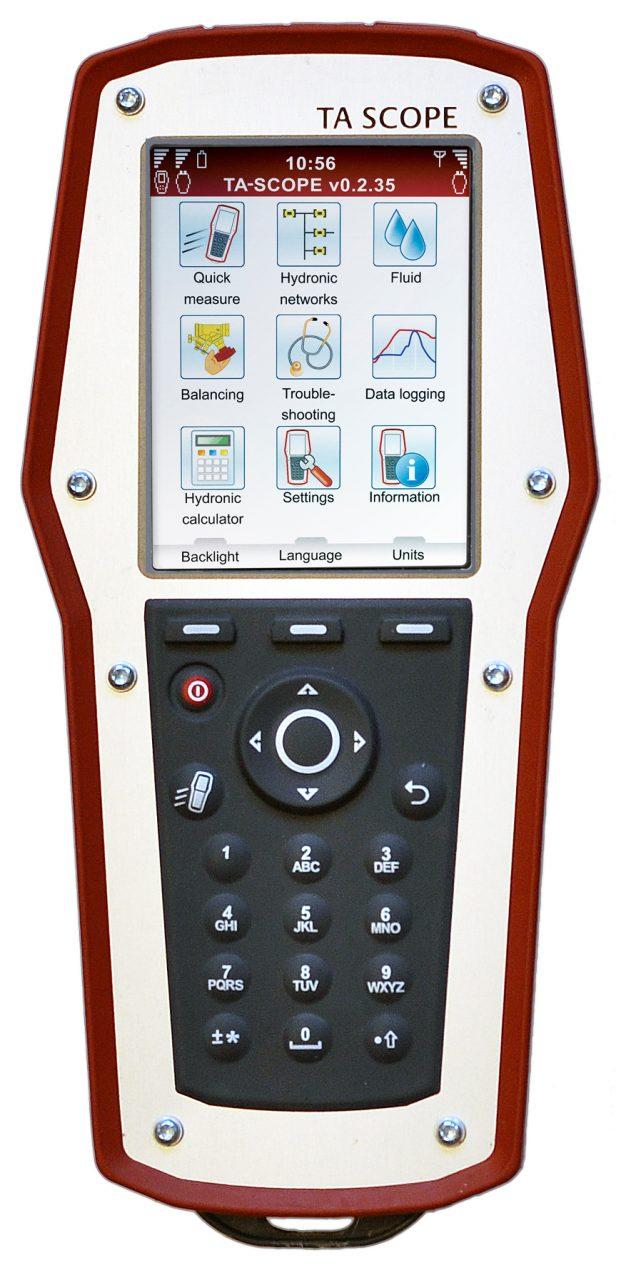

Портативный прибор – компьютерное устройство с запрограммированными характеристиками клапанов ТА. Прямые функции на цветном дисплее, с понятными командами.

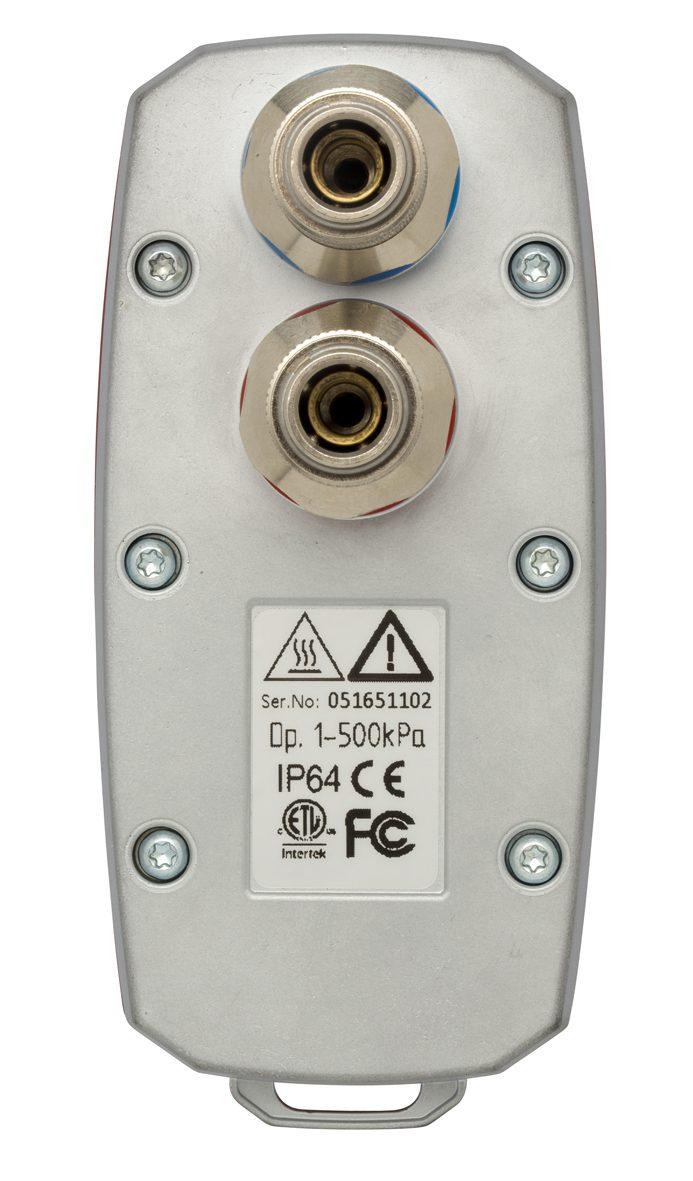

Датчик перепада давления – DpS-Visio осуществляет беспроводную связь с портативным компьютерным блоком, а OLED-дисплей дополнительно отображает его состояние, измеренные данные и другую информацию.

TA-SCOPE при необходимости автоматически выполняет калибровку. Возможность калибровки сенсорной камеры исключает погрешности в измерениях.

Диапазон измерений:

Рабочее давление:
TA-SCOPE макс. 1 600 кПа
TA-SCOPE HP макс. 2 500 кПа
Дифференциальное давление:
TA-SCOPE 0 – 500 кПа
TA-SCOPE HP 0 – 1 000 кПа
Рекомендованный диапазон давлений в процессе измерений:
TA-SCOPE 1 – 500 кПа
TA-SCOPE HP 3 – 1 000 кПа

Температура рабочей среды при измерении:

-20°C – +120°C

Погрешности измерений:

Разница давлений:
TA-SCOPE 0,1 кПа или 1% от наибольших показаний
TA-SCOPE HP 0,2 кПа или 1% от наибольших показаний
Расход: перепад давлений + погрешность клапана
Температура: <0,2 °C

Емкость батарей, время работы и заряда:

Портативный прибор:
– емкость батарей: 4400 мАч
– время работы (с подсветкой): >25 ч
– время заряда до полной зарядки: 6-7 ч
DpS-Visio (датчик Dp):
– емкость батарей: 1400 мАч
– время работы (с подсветкой): >25 ч
– время заряда до полной зарядки: 2,5 ч
Время регистрации данных (в спящем режиме) > 100 дней

Степень защиты корпуса:

Портативный прибор (беспроводной режим): IP 64
Датчик Dp (беспроводной режим): IP 64
Предохранительный датчик давления и температуры: IP 65
Цифровой температурный датчик: IP 65

Температура окружающей среды для прибора:

Во время работы и зарядки: 0 – +40 °C
При хранении*: -20 – +60 °C
*) Не оставляйте воду в датчике во избежание риска ее замерзания.

Влажность:

Допустимая влажность: макс. 90%

Зарядное устройство:

Входное напряжение: 100-240 В перем. тока
Входная частота: 50-60 Гц
Разъемы: ЕС (EU), Великобритания (UK), США (US), Австралия/Новая Зеландия (AU/NZ)

Размеры кейса:

TA-SCOPE Premium case:
LxWxH = 426x290x159 mm
TA-SCOPE case:
LxWxH = 335x290x150 мм

TA-SCOPE Premium
Подробнее
Модель*
EAN
№ изделия
AT/DE
Австрия/Германия
7318793982605
52 199-006
AU/NZ
Австралия/Новая Зеландия
7318793986603
52 199-023
BE
Бельгия
7318793986702
52 199-024
CEE/CS
Центральная Восточная Европа
7318793982803
52 199-010
CEE/PL
Центральная Восточная Европа
7318793984609
52 199-011
CEE/RU
Центральная Восточная Европа
7318793984708
52 199-012
CEE/HU
Центральная Восточная Европа
7318793984807
52 199-013
CEE/EN
Центральная Восточная Европа
7318793986801
52 199-025
CH
Швейцария
7318793985309
52 199-022
DK
Дания
7318793984104
52 199-003
ES
Испания
7318793984500
52 199-009
FI
Финляндия
7318793984302
52 199-005
FR
Франция
7318793982704
52 199-007
GB
Великобритания
7318793985002
52 199-015
INT
Международная версия
7318793982506
52 199-002
IT
Италия
7318793985200
52 199-021
JP
Япония
7318793986207
52 199-016
KR
Корея
7318793999603
52 199-026
LAM
Латинская Америка
7318793986405
52 199-018
MEA
Ближний и Средний Восток
7318793986306
52 199-017
NL
Нидерланды
7318793984401
52 199-008
NO
Норвегия
7318793984203
52 199-004
SAS
Южная Азия
7318793986504
52 199-019
SE
Швеция
7318793982407
52 199-001
TR
Турция
7318793999801
52 199-027
US
США
7318793984906
52 199-014
zh-CN
Китай (упрощенный китайский язык)
7318793985101
52 199-020
zh-TW
Тайвань (традиционный китайский язык)
7318794001206
52 199-029

*) Все модели прибора включают все вышеупомянутые языки.

Скрыть
TA-SCOPE HP Premium
Подробнее
Модель*
EAN
№ изделия
AT/DE
Австрия/Германия
7318793987709
52 199-106
AU/NZ
Австралия/Новая Зеландия
7318793989406
52 199-123
BE
Бельгия
7318793989505
52 199-124
CEE/CS
Центральная Восточная Европа
7318793988102
52 199-110
CEE/PL
Центральная Восточная Европа
7318793988201
52 199-111
CEE/RU
Центральная Восточная Европа
7318793988300
52 199-112
CEE/HU
Центральная Восточная Европа
7318793988409
52 199-113
CEE/EN
Центральная Восточная Европа
7318793989604
52 199-125
CH
Швейцария
7318793989307
52 199-122
DK
Дания
7318793987402
52 199-103
ES
Испания
7318793988003
52 199-109
FI
Финляндия
7318793987600
52 199-105
FR
Франция
7318793987808
52 199-107
GB
Великобритания
7318793988607
52 199-115
INT
Международная версия
7318793986900
52 199-102
IT
Италия
7318793989208
52 199-121
JP
Япония
7318793988706
52 199-116
KR
Корея
7318793999702
52 199-126
LAM
Латинская Америка
7318793988904
52 199-118
MEA
Ближний и Средний Восток
7318793988805
52 199-117
NL
Нидерланды
7318793987907
52 199-108
NO
Норвегия
7318793987501
52 199-104
SAS
Южная Азия
7318793989000
52 199-119
SE
Швеция
7318793987303
52 199-101
TR
Турция
7318793999900
52 199-127
US
США
7318793988508
52 199-114
zh-CN
Китай (упрощенный китайский язык)
7318793989109
52 199-120
zh-TW
Тайвань (традиционный китайский язык)
7318794001305
52 199-129

*) Все модели прибора включают все вышеупомянутые языки.

Скрыть
Модель*
EAN
№ изделия
AT/DE
Австрия/Германия
7318794006805
52 199-206
AU/NZ
Австралия/Новая Зеландия
7318794009806
52 199-223
BE
Бельгия
7318794009905
52 199-224
CEE/CS
Центральная Восточная Европа
7318794007208
52 199-210
CEE/PL
Центральная Восточная Европа
7318794008601
52 199-211
CEE/RU
Центральная Восточная Европа
7318794008700
52 199-212
CEE/HU
Центральная Восточная Европа
7318794008809
52 199-213
CEE/EN
Центральная Восточная Европа
7318794010000
52 199-225
CH
Швейцария
7318794009707
52 199-222
DK
Дания
7318794006508
52 199-203
ES
Испания
7318794007109
52 199-209
FI
Финляндия
7318794006706
52 199-205
FR
Франция
7318794006904
52 199-207
GB
Великобритания
7318794009004
52 199-215
INT
Международная версия
7318794006409
52 199-202
IT
Италия
7318794009608
52 199-221
JP
Япония
7318794009103
52 199-216
KR
Корея
7318794010109
52 199-226
LAM
Латинская Америка
7318794009301
52 199-218
MEA
Ближний и Средний Восток
7318794009202
52 199-217
NL
Нидерланды
7318794007000
52 199-208
NO
Норвегия
7318794006607
52 199-204
SAS
Южная Азия
7318794009400
52 199-219
SE
Швеция
7318794006300
52 199-201
TR
Турция
7318794010208
52 199-227
US
США
7318794008908
52 199-214
zh-CN
Китай (упрощенный китайский язык)
7318794009509
52 199-220
zh-TW
Тайвань (традиционный китайский язык)
7318794010307
52 199-229

*) Все модели прибора включают все вышеупомянутые языки.

Скрыть
TA-SCOPE HP
Подробнее
Модель*
EAN
№ изделия
AT/DE
Австрия/Германия
7318794007802
52 199-306
AU/NZ
Австралия/Новая Зеландия
7318794011601
52 199-323
BE
Бельгия
7318794011700
52 199-324
CEE/CS
Центральная Восточная Европа
7318794008205
52 199-310
CEE/PL
Центральная Восточная Европа
7318794010406
52 199-311
CEE/RU
Центральная Восточная Европа
7318794010505
52 199-312
CEE/HU
Центральная Восточная Европа
7318794010604
52 199-313
CEE/EN
Центральная Восточная Европа
7318794011809
52 199-325
CH
Швейцария
7318794011502
52 199-322
DK
Дания
7318794007505
52 199-303
ES
Испания
7318794008106
52 199-309
FI
Финляндия
7318794007703
52 199-305
FR
Франция
7318794007901
52 199-307
GB
Великобритания
7318794010802
52 199-315
INT
Международная версия
7318794007406
52 199-302
IT
Италия
7318794011403
52 199-321
JP
Япония
7318794010901
52 199-316
KR
Корея
7318794011908
52 199-326
LAM
Латинская Америка
7318794011106
52 199-318
MEA
Ближний и Средний Восток
7318794011007
52 199-317
NL
Нидерланды
7318794008007
52 199-308
NO
Норвегия
7318794007604
52 199-304
SAS
Южная Азия
7318794011205
52 199-319
SE
Швеция
7318794007307
52 199-301
TR
Турция
7318794012004
52 199-327
US
США
7318794010703
52 199-314
zh-CN
Китай (упрощенный китайский язык)
7318794011304
52 199-320
zh-TW
Тайвань (традиционный китайский язык)
7318794012103
52 199-329

*) Все модели прибора включают все вышеупомянутые языки.

Скрыть
Датчик Dp (DpS-Visio)
Портативный прибор (Hh) может соединяться с несколькими датчиками Dp (DpS-Visio). Соединение устанавливается посредством кабеля (входит в комплект TA-SCOPE) между портативным прибором (Hh) и датчиком Dp. Включает: 2 измерительных шланга 500 мм, 2 идентификационных кольца, 2 предохранительных датчика давления (SPP) и 1 кабель для зарядки.
Подробнее
Модель
EAN
№ изделия
Стандартная
0-500 кПа
7318794034204
52 199-971
HP (высокое давление)
0-1000 кПа
7318794034303
52 199-972
Скрыть
Измерительный шланг
Для использования с SPP и SPTP
Подробнее
Длина [мм]
EAN
№ изделия
500
Красный
7318793998507
52 199-953
500
Синий
7318793998606
52 199-954
Скрыть
Измерительный сдвоенный шланг с ниппелем
Подробнее
Длина [мм]
EAN
№ изделия
150
7318793985903
52 199-999
Скрыть
Защищенные иглы для измерения давления (SPP)
Для использования с измерительными шлангами 52 199-953/-954 и удлиннителями 52 199-997/-998.
Подробнее
EAN
№ изделия
7318793998309
52 199-951
Скрыть
Защищенные иглы для измерения температуры и давления (SPTP)
Для использования с измерительными шлангами 52 199-953/-954 и удлиннителями 52 199-997/-998.
Подробнее
EAN
№ изделия
7318793998408
52 199-952
Скрыть
Покрытие кабеля
Для объединения кабеля SPTP и шланга.
Подробнее
EAN
№ изделия
7640161635791
310 355-01
Скрыть
Цифровой температурный датчик (DTS)
Подробнее
EAN
№ изделия
7318793983503
52 199-941
Скрыть
Измерительный шланг
С запорным клапаном
Подробнее
Длина [м]
EAN
№ изделия
0.5
Красный
7318793985507
52 199-995
0.5
Синий
7318793985606
52 199-996
3
Красный
7318793985705
52 199-997
3
Синий
7318793985804
52 199-998
Скрыть
Измерительный шланг с измерительной иглой, угловой
Игла не отсоединяется от шланга.
Подробнее
Длина [м]
EAN
№ изделия
0.5
Красный
7318794044906
311 074-61
0.5
Синий
7318794045002
311 074-60
Скрыть
Кабель-удлинитель для цифрового температурного датчика
Подробнее
Длина [м]
EAN
№ изделия
5
7318793985408
52 199-994
Скрыть
Измерительный ниппель
Резьбовые соединения G1/2 и G3/4
Подробнее
EAN
№ изделия
G1/2
7318793536808
52 197-303
G3/4
7318793536907
52 197-304
Скрыть
Измерительный штуцер, удлинители 60 мм
Может быть установлен без дренирования системы.
AMETAL®/Нержавеющая сталь/EPDM
Подробнее
L
EAN
№ изделия
60
7318792812804
52 179-006
Скрыть
Измерительный ниппель, угловой
Подробнее
EAN
№ изделия
7318793787507
307 635-62
Скрыть
Зажимные патроны
Для клапанов старого типа и TA-BVS
Подробнее
EAN
№ изделия
Красный
7318793786609
309 748-60
Cиний
7318793786708
309 748-61
Скрыть
Фильтр
Запасная деталь для измерительных шлангов.
Подробнее
EAN
№ изделия
→ 09.2018
1 шт.
7318793741301
309 206-01
10.2018 →
4 шт.
7318794044807
311 062-62
Скрыть
Идентификационные кольца
«DpS 1» и «DpS 2» для установки датчиков DpS-Visio при использовании TA-Wireless. Крепятся на измерительные шланги.
Подробнее
EAN
№ изделия
DpS 1
7640161635807
310 399-01
DpS 2
7640161635814
310 399-02
Скрыть
Универсальное зарядное устройство
С 4 вариантами вилок.
Исключая зарядные кабели.
Подробнее
EAN
№ изделия
EU, UK, US, AU/NZ
311 100-01
Скрыть
Кабели
Для подключения или зарядки разных устройств.
Подробнее
EAN
№ изделия
Кабель A
Портативный прибор – Универсальное зарядное устройство
310 397-02
Кабель B
Портативный прибор – DpS-Visio /
PC – DpS-Visio /
DpS-Visio – Универсальное зарядное устройство
7318794045101
310 278-02
Кабель C
Портативный прибор – PC /
Портативный прибор – DpS (до 08.2017)
7318793996305
310 278-01
Скрыть
Похожие товары
TA Link

Обеспечивает связь между гидравлической системой и системой управления зданием (BMS). TA Link осуществляет точное измерение перепада давления. С помощью полученных данных вы сможете устранять неисправности в кратчайшие сроки и осуществлять более экономичную диагностику системы. TA Link также поддерживает надежную работу вашей системы благодаря функции оповещения с помощью аварийного сигнала в случае ненадлежащей скорости потока.
