Балансировочная и
регулирующая арматура

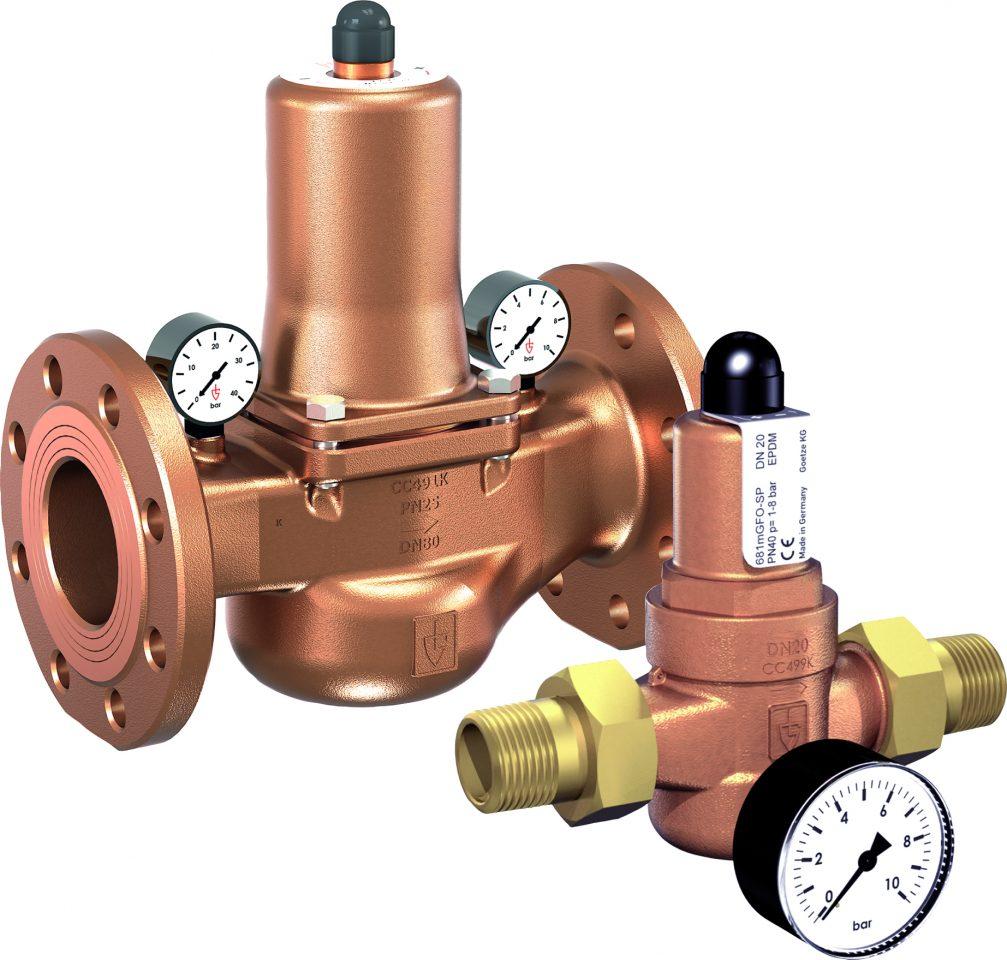

Редуктор давления

Редуктор давления предназначен для применения в системах, в которых необходимо не допустить превышения давления выше заданной величины на выходе из регулятора, вне зависимости от давления на входе. В комплект поставки резьбовой версии входит манометр.

Узнать стоимость
ИНФОРМАЦИЯ О ПРОДУКЦИИ

Редуктор давления для защиты систем питьевого, хозяйственного и промышленного водоснабжения от превышения давления DN15 – DN100

Редуктор давления предназначен для применения в системах, в которых необходимо не допустить превышения давления выше заданной величины на выходе из регулятора, вне зависимости от давления на входе. В комплект поставки резьбовой версии входит манометр.

Ключевые особенности

Простой подбор, широкий диапазон типоразмеров

Стандарты

Все редукторы имеют сертификаты DVGW и WRAS и соответствуют нормам EN 1587 и DIN 1988.

Высокий расход

Клапан сконструирован с большой величиной подъема штока, что обеспечивает высокое значение Kv.

Технические характеристики

Область применения:

  • Питьевое водоснабжение
  • Техническое водоснабжение
  • Системы снеготаяния
  • Противопожарные и сплинкерные системы
  • Судостроение и нефтяные платформы

Функция:

Понижение входного давления

Диапазон размеров:

DN 15 – DN 100

Давление:

Стандартная версия (SP)
Давление на входе:
DN 15 – 50 (PN40) до 40 бар,
DN 65 – 100 (PN16) до 16 бар.
Давление на выходе:
от 1 до 8 бар
Версии с пониженным (LP) и повышенным (HP) диапазоном настройки выходного давления поставляются по запросу.

Температура:

Максимально допустимая температура, TS: 120 °C
Минимально допустимая температура, TSmin: -20 °C

Среда:

Вода, нейтральные неагрессивные невязкие жидкости, сжатый воздух и нейтральные неагресивные газы; по запросу с FPM уплотнением (информация о совместимости со средами – по запросу).
Не предназначен для пара.

Материал:

Корпус: бронза CC499K, по запросу корпус из нержавеющей стали.
Внутренние части: бронза CC499K, нержавеющая сталь 1.4404
Пружина: Пружинная сталь с антикоррозионной защитой 1.1200
Уплотнения: EPDM
Фильтр: нержавеющая сталь 1.4404. Размер сетки для DN 15-32 0,6 мм, для DN 40 и выше 0,75 мм

Разрешительные документы:

Спроектирован в соответствии с DIN EN 1567,
DIN 1988, DIN EN ISO 3822 и
PED 2014/68/EU.
DIN-DVGW (до 80°C)
Сертификат ACS
Разрешение WRAS (до 85°C)
Сертификат соответствия ТР ТС 032/2013 – ТР ТС 010/2011

Маркировка:

DN, материал, стрелка-указатель направления потока. Наклейка с технической информацией, страной происхождения и маркировкой CE.

Гарантия:

гарантия 2 года

Наружная резьба
Давление на входе 40 бар
Давление на выходе 1-8 бар
Подробнее
DN
G1
L
l
h
H
m
[кг]
SW1
коэффициент потока
Kvs**
m3/h
EAN
№ изделия
15
1/2
142
80
33
102
1,2
30
3
30105200400
20
3/4
158
90
33
102
1,3
37
3,5
30105200500
25
1
180
100
45
130
2,4
46
6,7
30105200600
32
1 1/4
193
105
45
130
2,6
52
7,6
30105200700
40
1 1/2
226
130
70
165
5,5
65
12,5
30105200800
50
2
252
140
70
165
6,0
75
15
30105200900
Скрыть

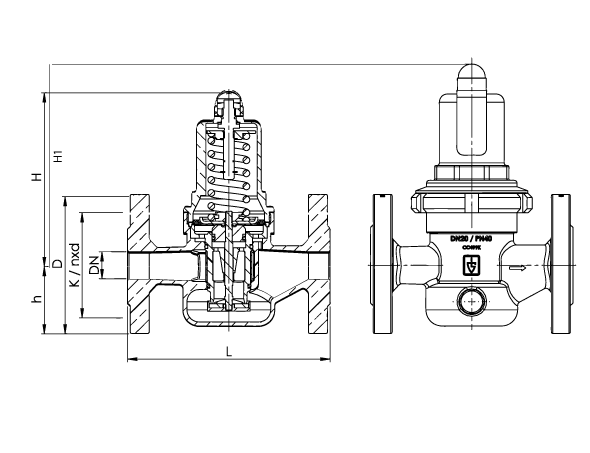

Фланцевое исполнение
Давление на входе (версии SP, HP) до 16 бар
Давление на выходе 1-8 бар
Подробнее
DN
D
L
m
[кг]
h
H
K/nxd
коэффициент потока
Kvs**
m3/h
EAN
№ изделия
65
185
290
20
89
235
145 / 4xM16
40
30105201000
80
200
310
22
96
235
145 / 8xM16
50
30105201100
100
200
350
40
102
320
160 / 8xM16
80
30105201200

*) Вход по EN 10226
**) Значения Kvs рассчитаны в соответствии с EN 60534-2-3. Для подбора клапанов воспользуйтесь диаграммами, приведёнными выше.

Скрыть
Клапанная вставка
Подробнее
DN
Article No
15
30105200410
20
30105200510
25
30105200610
32
30105200710
40
30105200810
50
30105200910
65
30105201010
80
30105201110
100
30105201210
Скрыть
Манометр H
Диапазон показаний 0-4 бар, с зеленым указателем для маркировки рабочего давления.
Соединение снизу.
Подробнее
DN
Pressure Range
Article No
15-50
0-10 bar
30105200420
65/80
0-25 bar
30105201020
100
0-25 bar
30105201220
Скрыть
