STAD – PN 25

Балансировочный клапан STAD обеспечивает точность гидравлического режима и может применяться в самых различных областях. Он идеально подходит для использования во вторичном контуре систем тепло- и холодоснабжения, а также в системах водоснабжения.

ИНФОРМАЦИЯ О ПРОДУКЦИИ

Балансировочный клапан DN 10-50, PN 25

Балансировочный клапан STAD обеспечивает точность гидравлического режима и может применяться в самых различных областях. Он идеально подходит для использования во вторичном контуре систем тепло- и холодоснабжения, а также в системах водоснабжения.

Ключевые особенности

Высокая точность для всех настроек

Гарантирует точную балансировку.

Рукоятка

Рукоятка с возможностью считывания показаний обеспечивает точность и простоту балансировки. Запорная функция позволяет облегчить техническое обслуживание.

Самоуплотняющиеся измерительные штуцеры

Гарантируют простоту и точность балансировки.

Сплав AMETAL®

Устойчивый к потере цинка сплав, обеспечивающий долговременную эксплуатацию клапана и уменьшающий риск протечки.

Технические характеристики
Артикулы
Документация
Технические характеристики

Область применения:

Системы тепло- и холодоснабжения
Системы водоснабжения

Функция:

Балансировка
Предварительная настройка
Измерение
Закрытие
Дренаж (в зависимости от типа клапана)

Диапазон размеров:

DN 10-50

Номинальное давление:

PN 25

Температура:

Макс. рабочая температура: 120°C
(кратковременно 150°C)
По вопросу более высоких температур (макс. 150°C), смотрите STAD-C.
Мин. рабочая температура: -20°C

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).

Материал:

Корпус клапана и верхняя часть: AMETAL®
Уплотнение (корпус/верхняя часть): EPDM O-ring
Конус клапана: AMETAL®
Уплотнение седла: EPDM O-ring
Штока: AMETAL®
Шайба: PTFE
Уплотнение штока: EPDM O-ring
Пружина: Нержавеющая сталь
Рукоятка: Полиамид и TPE

Измерительные штуцеры: AMETAL®
Уплотнения: EPDM
Крышки: Полиамид и TPE

Дренаж: AMETAL®
Уплотнение: EPDM
Прокладки: Арамидные волокна

AMETAL® – это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.

Маркировка:

Корпус: IMI, TA, PN 25/400 WWP, DN и размер в дюймах. DN 50 также CE.
Pукоятка: TA, STAD* и DN.

Соединение:

– Внутренняя резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.
– Наружная резьба в соответствии с ISO 228. Длина резьбы в соответствии с DIN 3546.

Approvals:

WRAS

Без дренажа
Внутренняя резьба.
Резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.
Подробнее
DN
D
L
H
Kvs
Кг
EAN
№ изделия
10*
G3/8
73
100
1,36
0,44
5902276835278
52 851-010
15*
G1/2
84
100
2,56
0,47
5902276835285
52 851-015
20*
G3/4
94
100
5,39
0,55
5902276835292
52 851-020
25
G1
105
105
8,59
0,68
5902276835308
52 851-025
32
G1 1/4
121
110
14,2
1,0
5902276835315
52 851-032
40
G1 1/2
126
120
19,3
1,4
5902276835322
52 851-040
50
G2
155
120
32,3
2,0
5902276835339
52 851-050

→ = Направление потока

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

*) Может быть присоединен к гладким трубам при помощи компрессионного соединения типа KOMBI.

ПРИМЕЧАНИЕ: В программах (HySelect, HyTools) и балансировочном инструменте (TA-SCOPE) версия STAD PN 25 называется STAD*.

Скрыть
С дренажем
Внутренняя резьба.
Резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.
Подробнее
DN
D
L
H
Kvs
Кг
EAN
№ изделия
d = G3/4
10*
G3/8
73
100
1,36
0,53
5902276835414
52 851-610
15*
G1/2
84
100
2,56
0,56
5902276835421
52 851-615
20*
G3/4
94
100
5,39
0,64
5902276835438
52 851-620
25
G1
105
105
8,59
0,77
5902276835445
52 851-625
32
G1 1/4
121
110
14,2
1,1
5902276835452
52 851-632
40
G1 1/2
126
120
19,3
1,5
5902276835469
52 851-640
50
G2
155
120
32,3
2,1
5902276835476
52 851-650

→ = Направление потока

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

*) Может быть присоединен к гладким трубам при помощи компрессионного соединения типа KOMBI.

ПРИМЕЧАНИЕ: В программах (HySelect, HyTools) и балансировочном инструменте (TA-SCOPE) версия STAD PN 25 называется STAD*.

Скрыть
С наружной резьбой (STADA) - С дренажем
Наружная резьба.
Резьба в соответствии с ISO 228. Длина резьбы в соответствии с DIN 3546.
Подробнее
DN
D
L
H
Kvs
Кг
EAN
№ изделия
d = G3/4
10*
G1/2
95
100
1,36
0,56
5902276836329
52 852-610
15*
G3/4
108
100
2,56
0,61
5902276836336
52 852-615
20*
G1
122
100
5,39
0,74
5902276836343
52 852-620
25
G1 1/4
137
105
8,59
1,0
5902276836350
52 852-625
32
G1 1/2
157
110
14,2
1,4
5902276836367
52 852-632
40
G2
166
120
19,3
2,1
5902276836374
52 852-640
50
G2 1/2
200
120
32,3
3,0
5902276836381
52 852-650

→ = Направление потока

Kvs = м3/ч при перепаде давления в 1 бар и полностью открытом клапане.

ПРИМЕЧАНИЕ: В программах (HySelect, HyTools) и балансировочном инструменте (TA-SCOPE) версия STAD PN 25 называется STAD*.

Скрыть
Измерительные штуцеры
Макс. 120°C (кратковременно 150°C)
AMETAL®/EPDM
Подробнее
L
EAN
№ изделия
44
7318792813207
52 179-014
103
7318793858108
52 179-015
Скрыть
Удлинитель для измерительного штуцера M14x1
Удобен при применении изоляции.
AMETAL®
Подробнее
d
L
EAN
№ изделия
M14x1
71
7318793969507
52 179-016
Скрыть
Измерительный штуцер, удлинители 60 мм
Может быть установлен без дренирования системы.
AMETAL®/Нержавеющая сталь/EPDM
Подробнее
L
EAN
№ изделия
60
7318792812804
52 179-006
Скрыть
Сварное соединение
С гайками
Макс. 120°C
Латунь/сталь 1.0045 (EN 10025-2)
Подробнее
DN клапана
D
DN трубы
EAN
№ изделия
10
G1/2
10
7318792748400
52 009-010
15
G3/4
15
7318792748509
52 009-015
20
G1
20
7318792748608
52 009-020
25
G1 1/4
25
7318792748707
52 009-025
32
G1 1/2
32
7318792748806
52 009-032
40
G2
40
7318792748905
52 009-040
50
G2 1/2
50
7318792749001
52 009-050
Скрыть
Соединение под пайку
С гайками
Макс. 120°C
Латунь/бронзы CC491K (EN 1982)
Подробнее
DN клапана
D
Ø трубы
EAN
№ изделия
10
G1/2
10
7318792749100
52 009-510
10
G1/2
12
7318792749209
52 009-512
15
G3/4
15
7318792749308
52 009-515
15
G3/4
16
7318792749407
52 009-516
20
G1
18
7318792749506
52 009-518
20
G1
22
7318792749605
52 009-522
25
G1 1/4
28
7318792749704
52 009-528
32
G1 1/2
35
7318792749803
52 009-535
40
G2
42
7318792749902
52 009-542
50
G2 1/2
54
7318792750007
52 009-554
Скрыть

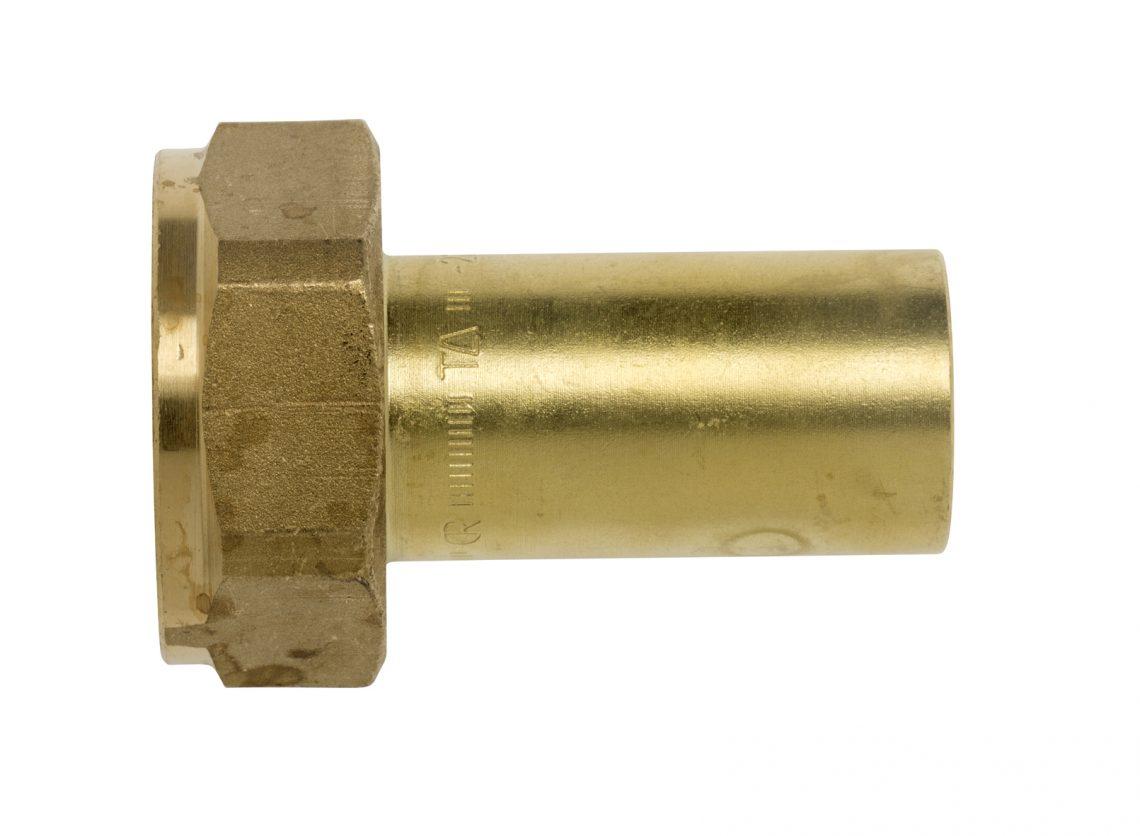

Соединение с гладким концом
Для соединения с пресс-муфтой
С гайками
Макс. 120°C
Латунь/AMETAL®
Подробнее
DN клапана
D
Ø трубы
EAN
№ изделия
10
G1/2
12
7318793810502
52 009-312
15
G3/4
15
7318793810601
52 009-315
20
G1
18
7318793810700
52 009-318
20
G1
22
7318793810809
52 009-322
25
G1 1/4
28
7318793810908
52 009-328
32
G1 1/2
35
7318793811004
52 009-335
40
G2
42
7318793811103
52 009-342
50
G2 1/2
54
7318793811202
52 009-354
Скрыть
Компрессионное соединение
Макс. 100 °C
Латунь/AMETAL®
Используйте опорные втулки. Дополнительную информацию смотрите в каталоге на FPL соединение.
Подробнее
DN клапана
D
Ø трубы
EAN
№ изделия
10
G1/2
8
7318793620002
53 319-208
10
G1/2
10
7318793620101
53 319-210
10
G1/2
12
7318793620200
53 319-212
10
G1/2
15
7318793620309
53 319-215
10
G1/2
16
7318793620408
53 319-216
15
G3/4
15
7318793705006
53 319-615
15
G3/4
18
7318793705105
53 319-618
15
G3/4
22
7318793705204
53 319-622
Скрыть
Компрессионное соединение типа KOMBI
Макс. 100°C
(Дополнительную информацию смотрите в каталоге на KOMBI соединение.)
Подробнее
Зажимной фитинг с наружной резьбой
Для труб Ø
EAN
№ изделия
G3/8
10
7318792874604
53 235-104
G3/8
12
7318792874703
53 235-107
G1/2
10
7318792874901
53 235-109
G1/2
12
7318792875007
53 235-111
G1/2
14
7318792875106
53 235-112
G1/2
15
7318792875205
53 235-113
G1/2
16
7318792875304
53 235-114
G3/4
15
7318792875403
53 235-117
G3/4
18
7318792875601
53 235-121
G3/4
22
7318792875700
53 235-123
Скрыть
Ручка
В сборе
Подробнее
EAN
№ изделия
7318794043503
52 186-007
Скрыть
Табличка с данными
Подробнее
EAN
№ изделия
7318792779206
52 161-990
Скрыть
Регулировочный ключ
Подробнее
[мм]
EAN
№ изделия
3
Предварительная настройка
7318792836008
52 187-103
5
Дренаж
7318792836107
52 187-105
Скрыть
Изоляция
Для систем тепло- и холодоснабжения.
Полиуретан без CFC (Бесфреонный полиуретан). Покрыт серым ПВХ.
Подробную информацию о изоляции вы можете найти в каталоге "Изоляция".
Подробнее
Для DN
L
H
D
B
EAN
№ изделия
10-20
155
135
90
103
7318792839108
52 189-615
25
175
142
94
103
7318792839306
52 189-625
32
195
156
106
103
7318792839504
52 189-632
40
214
169
108
113
7318792839702
52 189-640
50
245
178
108
114
7318792839900
52 189-650
Скрыть
Технические спецификации
Инструкции по установке
Похожие товары
Balansarm BA151

Балансировочный статический клапан Balansarm BA151 Ду 15-50 мм, Ру 16 бар, Т среды от -10 до +130 °С

Балансировочные клапаны
STAD-C

STAD-C балансировочный клапан, который специально разработан для использования в системах охлаждения, но независимо от области применения, STAD-C обеспечивает непревзойденную точность и эффективность гидравлического режима.

Балансировочные клапаны
STAD-R

STAD-R – балансировочные клапаны, обеспечивающие безупречную работу в широком диапазоне. Идеален для использования, главным образом, на вторичном контуре, в системах отопления, кондиционирования и в системах подачи питьевой воды.

Балансировочные клапаны
STAF-R

Фланцевый балансировочный бронзовый клапан обеспечивает безупречную работу в широком диапазоне. STAF-R идеален для использования, главным образом, на вторичном контуре, в системах отопления и кондиционирования.

Балансировочные клапаны
STAG

Балансировочный клапан из ковкого чугуна с соединением типа Victaulic, обеспечивает точнейшую гидравлическую настройку в широчайшем диапазоне применений. STAG идеальны для применения во вторичных контурах систем тепло- и холодоснабжения.

Балансировочные клапаны
STAF, STAF-SG

Фланцевые, из серого (STAF) и ковкого (STAF-SG) чугуна балансировочные клапаны обеспечивают точнейшее регулирование в широчайшем диапазоне приложений. STAF/STAF-SG идеальны для применения во вторичных контурах систем тепло- и холодоснабжения.

Балансировочные клапаны
TBV

Балансировочный клапан TBV для установки на потребителе обеспечивает точную гидравлическую балансировку.

Балансировочные клапаны
TA-BVS 140/143

Балансировочный клапан из стали обеспечивает непревзойденную точность гидравлического режима. TA-BVS 140/143 доступен с фланцами и патрубками под сварку, идеально подходит для применения в системах отопления и холодоснабжения.

Балансировочные клапаны
TA-BVS 240/243/250/253

Балансировочный клапан из нержавеющей стали обеспечивает непревзойденную точность гидравлического режима. Клапан модели TA-BVS доступен с фланцами и патрубками под сварку, идеально подходит для применения на промышленных объектах и объектах с высокой температурой теплоносителя.

Балансировочные клапаны
STAD-B

STAD-B – балансировочный клапан для систем горячего водоснабжения. Обеспечивает точную гидравлическую балансировку, а также широкие измерительные и диагностические возможности. Корпус и другие части клапана окрашены методом электрофореза с высокой устойчивостью к коррозии, потере цинка и отложению накипи. Идеально подходит для использования в системах циркуляции горячей воды.

Балансировочные клапаны
STAD.BY

Балансировачные клапаны STAD.BY предназначены для создания локального сопротивления с целью регулировки избыточного давления и расхода теплоносителя. Они могут быть использованы внутри систем водяного отопления, систем тепло- и холодоснабжения, а также в системах водоснабжения (за исключением питьевого водоснабжения) для статической балансировки расхода в системе.

Балансировочные клапаны
Sanitar

Балансировочный статический клапан Sanitar AHY-773 является гедравлическим устройством, который позволяет с точностью регулировать расход теплоносителя, питающего терминалы системы.

Балансировочные клапаны
Посмотреть аналог
